Bezpiecznik różnicowoprądowy 3-fazowy – jak działa i jak wybrać?

Bezpiecznik różnicowoprądowy 3-fazowy, poprawnie nazywany wyłącznikiem różnicowoprądowym RCD, monitoruje przepływ prądu w trzech fazach i przewodzie neutralnym. Gdy wykryje upływ, odłącza obwód, ograniczając ryzyko porażenia. Przy wyborze liczą się przede wszystkim prąd znamionowy wyrażany w amperach, prąd różnicowy w miliamperach oraz typ urządzenia.

Czym jest 3-fazowy wyłącznik różnicowoprądowy?

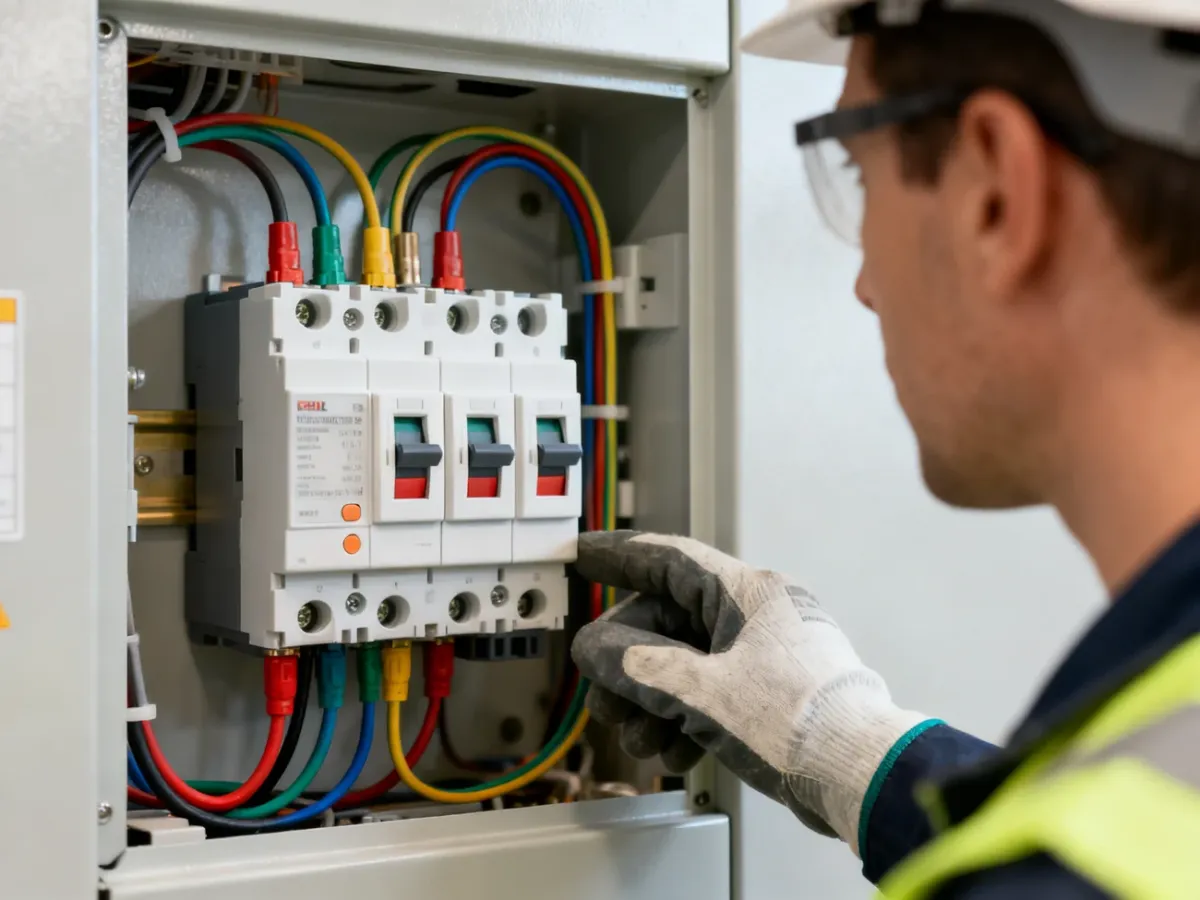

Wyłącznik różnicowoprądowy RCD jest środkiem ochrony uzupełniającej przed porażeniem elektrycznym, między innymi przy dotyku pośrednim, czyli po pojawieniu się napięcia na metalowej części urządzenia wskutek uszkodzenia izolacji. W instalacji trójfazowej urządzenie kontroluje cztery przewody: trzy fazy oraz przewód neutralny. Z tego powodu typowy aparat ma cztery bieguny, choć potocznie mówi się o nim jako o zabezpieczeniu 3-fazowym.

RCD nie zastępuje wyłącznika nadprądowego. Wyłącznik różnicowoprądowy reaguje na prąd upływu, natomiast wyłącznik nadprądowy MCB chroni przewody i odbiorniki przed przeciążeniem oraz skutkami zwarcia. Oba aparaty pełnią inne funkcje i w prawidłowo zaprojektowanej instalacji współpracują ze sobą.

• RCD wykrywa nierównowagę prądów i ogranicza ryzyko porażenia.
• MCB zabezpiecza obwód przed przeciążeniem i zwarciem.
• Instalacja 3-fazowa wymaga kontroli trzech faz oraz przewodu neutralnego przez odpowiedni aparat.
• Wyłącznik różnicowoprądowy nie powinien być traktowany jako zamiennik bezpiecznika nadprądowego.

Jak działa wyłącznik różnicowoprądowy?

RCD porównuje sumę prądów płynących przez wszystkie przewody robocze przechodzące przez aparat. W normalnych warunkach prąd, który wpływa do obwodu przewodami fazowymi, wraca przewodem neutralnym. Bilans jest wtedy równy, nawet jeśli obciążenie poszczególnych faz nie jest identyczne.

Problem pojawia się, gdy część prądu odpływa inną drogą, na przykład przez uszkodzoną izolację, przewód ochronny albo ciało człowieka. Powstaje wtedy prąd różnicowy, czyli różnica między prądem wpływającym i wypływającym. Po przekroczeniu wartości progowej wyłącznik rozłącza obwód.

Próg zadziałania nie jest tym samym co prąd znamionowy aparatu. Prąd różnicowy 30 mA odnosi się do czułości ochrony przeciwporażeniowej, a nie do obciążenia, które może długotrwale płynąć przez wyłącznik. Szybkie odłączenie zasilania ma ograniczyć czas przepływu niebezpiecznego prądu przez człowieka, ale RCD nie eliminuje wszystkich zagrożeń i nie zastępuje zasad bezpiecznej eksploatacji.

Na jakie parametry zwrócić uwagę przy wyborze?

Dobór aparatu powinien wynikać z projektu instalacji, rodzaju odbiorników i parametrów zabezpieczeń znajdujących się przed RCD. Najważniejsze informacje znajdują się na oznaczeniach urządzenia i w jego dokumentacji.

Typ AC wykrywa przemienne sinusoidalne prądy różnicowe. Typ A reaguje także na prądy pulsujące stałe, które mogą pojawiać się w urządzeniach wyposażonych w układy elektroniczne, zasilacze, prostowniki lub przekształtniki. Współczesne instalacje domowe często zawierają takie odbiorniki, dlatego wybór typu nie powinien opierać się wyłącznie na cenie. Ostateczną decyzję należy oprzeć na dokumentacji urządzeń i projekcie instalacji.

Przykładowy aparat 4P o parametrach 40 A i 30 mA, typu AC, obsługuje cztery przewody robocze, ma znamionowy prąd 40 A i zadziała przy prądzie różnicowym o wartości 30 mA. Nie oznacza to jednak, że można go dowolnie połączyć z każdym wyłącznikiem nadprądowym. Prąd znamionowy RCD musi być skoordynowany z ochroną nadprądową oraz obciążeniem obwodu.

Jak dobrać RCD do instalacji?

Dobór wyłącznika różnicowoprądowego można uporządkować w kilku krokach. Nie zastępuje to obliczeń projektowych ani sprawdzenia istniejącej instalacji przez elektryka:

1. Sprawdź prąd znamionowy – ustal obciążenie obwodu oraz parametry zabezpieczenia nadprądowego znajdującego się przed RCD. Nie dobieraj aparatu wyłącznie na podstawie liczby faz.
2. Wybierz prąd różnicowy – dla ochrony ludzi w typowych obwodach końcowych często stosuje się 30 mA, ale podział instalacji i warunki ochrony muszą wynikać z projektu.
3. Dobierz typ – typ A jest przeznaczony do obwodów, w których mogą występować prądy pulsujące stałe. Typ AC można stosować tylko wtedy, gdy charakter odbiorników na to pozwala.
4. Sprawdź zgodność – porównaj oznaczenia aparatu z dokumentacją rozdzielnicy, układem przewodów, wymaganiami producentów odbiorników i projektem instalacji.

O czym pamiętać podczas montażu i testowania?

Montaż RCD wymaga pracy przy instalacji elektrycznej i powinien zostać wykonany przez wykwalifikowanego elektryka posiadającego wymagane uprawnienia, często określane jako uprawnienia SEP. Samodzielne przerabianie rozdzielnicy lub podłączanie aparatu pod napięciem stwarza ryzyko porażenia, zwarcia i pożaru.

Po zamontowaniu wyłącznik należy okresowo sprawdzać przyciskiem testowym oznaczonym zwykle literą „T”. Naciśnięcie przycisku powinno wywołać zadziałanie aparatu. Jeżeli RCD nie rozłączy obwodu, trzeba przerwać użytkowanie instalacji i zlecić kontrolę elektrykowi. Częstotliwość testów należy ustalić zgodnie z instrukcją producenta oraz wymaganiami dotyczącymi danej instalacji.

Przy wyborze najważniejsze jest zachowanie właściwej kolejności: najpierw parametry instalacji i odbiorników, następnie prąd znamionowy, czułość oraz typ RCD. Sam napis „3-fazowy” nie wystarcza do bezpiecznego doboru urządzenia.

Artykuł dotyczy instalacji elektrycznych, których dobór i modernizacja wymagają oceny przez wykwalifikowanego elektryka. Nie wykonuj prac przy instalacji pod napięciem.
