Instalacja centralnego ogrzewania, czyli instalacja CO, to układ, który wytwarza ciepło w jednym źródle i rozprowadza je do wielu pomieszczeń za pomocą czynnika grzewczego, najczęściej wody. W skład systemu wchodzą między innymi źródło ciepła, przewody, pompa obiegowa, elementy zabezpieczające oraz odbiorniki, takie jak grzejniki lub ogrzewanie podłogowe.
Czym jest instalacja CO?
Instalacja CO może tworzyć obieg zamknięty albo otwarty. Jej zadaniem jest transport energii cieplnej od źródła, na przykład kotła lub pompy ciepła, do odbiorników rozmieszczonych w budynku. Czynnikiem grzewczym zazwyczaj jest woda, która po podgrzaniu przepływa rurami, oddaje ciepło w pomieszczeniach i wraca do źródła.

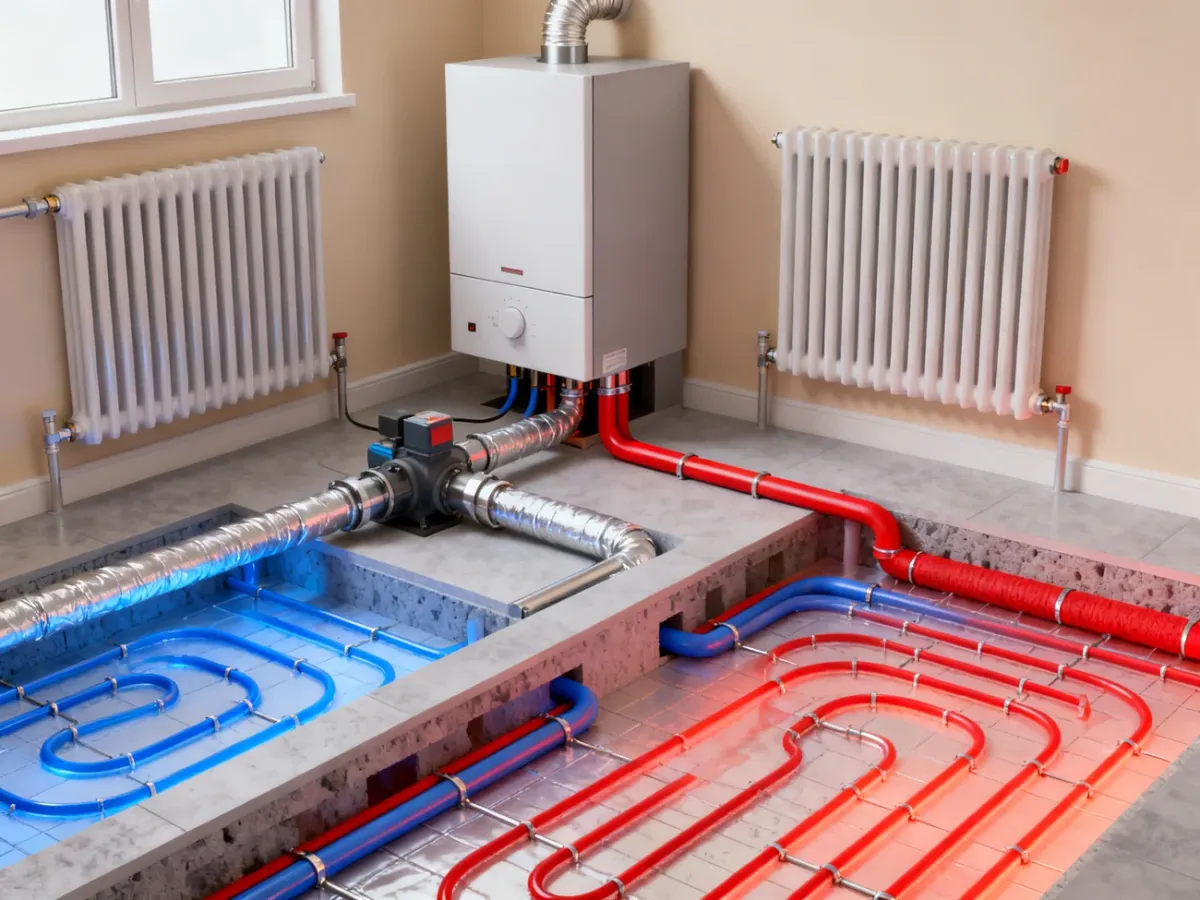

W praktyce instalacja centralnego ogrzewania łączy trzy podstawowe obszary: źródło ciepła, sieć przewodów oraz urządzenia przekazujące energię do wnętrz. Nie należy utożsamiać jej z instalacją elektryczną ani z systemem służącym do wytwarzania prądu. Jej funkcją jest ogrzewanie budynku, a nie produkcja energii elektrycznej.
Jak działa instalacja CO?
Przepływ czynnika grzewczego może być wymuszany przez pompę obiegową albo zachodzić grawitacyjnie dzięki różnicy temperatur i gęstości wody. Współczesne instalacje domowe najczęściej korzystają z pompy, ponieważ takie rozwiązanie ułatwia ogrzewanie większych i bardziej rozbudowanych budynków.
Droga ciepła w typowym wodnym układzie CO przebiega w kilku etapach:
- Podgrzanie czynnika – kocioł lub pompa ciepła przekazuje energię wodzie znajdującej się w obiegu.
- Transport do odbiorników – pompa obiegowa kieruje ogrzaną wodę przewodem zasilającym do grzejników albo pętli ogrzewania podłogowego.
- Oddanie ciepła – odbiorniki przekazują energię do powietrza, przegród budowlanych i wyposażenia pomieszczeń.
- Powrót do źródła – schłodzona woda płynie przewodem powrotnym do kotła lub pompy ciepła, gdzie cykl zaczyna się ponownie.
Temperaturą w pomieszczeniach steruje się między innymi za pomocą termostatów, zaworów i automatyki źródła ciepła. Poprawne wyregulowanie przepływów pozwala ograniczyć różnice temperatur między pomieszczeniami i zmniejszyć niepotrzebne zużycie energii.
Z czego składa się instalacja CO?
Poszczególne elementy systemu odpowiadają za wytwarzanie ciepła, jego transport, regulację oraz bezpieczną pracę całego układu. Najważniejsze komponenty to:
- Źródło ciepła – może nim być kocioł gazowy, olejowy, elektryczny lub na paliwo stałe, a także pompa ciepła.
- Pompa obiegowa – wymusza przepływ wody i pomaga pokonać opory występujące w rurach, zaworach oraz odbiornikach.
- Naczynie wzbiorcze – kompensuje zmiany objętości wody wynikające z jej nagrzewania i chłodzenia, stabilizując ciśnienie w instalacji.
- Armatura regulacyjna i zabezpieczająca – obejmuje między innymi zawory odcinające, mieszające, odpowietrzające i bezpieczeństwa.
- Przewody – tworzą trasę zasilania i powrotu między źródłem ciepła a odbiornikami.
- Odbiorniki ciepła – są nimi grzejniki lub przewody ogrzewania podłogowego, które przekazują energię do pomieszczeń.
W układzie podłogowym stosuje się także rozdzielacz. Dzieli on przepływ na poszczególne pętle i pozwala regulować ilość wody kierowanej do każdej części ogrzewanej powierzchni.
Rodzaje instalacji CO
Instalacje można porównywać zarówno według sposobu przepływu wody, jak i rodzaju odbiorników. Najważniejsze różnice przedstawia tabela:
| Typ instalacji | Zasada działania | Zastosowanie |
|---|---|---|
| Grawitacyjna | Woda krąży dzięki różnicy temperatur i gęstości, bez pompy obiegowej. | Starsze lub proste układy, w których ważna jest praca bez zasilania elektrycznego. |
| Pompowa | Pompa wymusza przepływ czynnika i umożliwia zastosowanie mniejszych średnic rur. | Nowoczesne domy oraz instalacje o dużej długości i wielu obiegach. |
| Grzejnikowa | Grzejniki przekazują ciepło do powietrza i zwykle szybko reagują na zmianę ustawień. | Budynki z tradycyjnym układem grzewczym oraz pomieszczenia wymagające szybkiej regulacji. |
| Podłogowa | Przewody umieszczone w podłodze oddają ciepło na dużej powierzchni. | Nowe lub modernizowane budynki, szczególnie współpracujące z niskotemperaturowym źródłem ciepła. |
Instalacja grawitacyjna może działać bez energii elektrycznej, ale wymaga odpowiedniego układu przewodów i zwykle trudniej ją precyzyjnie regulować. Wersja pompowa zapewnia większą swobodę projektowania oraz lepszą kontrolę przepływu, lecz jej praca zależy od zasilania pompy.
Grzejniki zazwyczaj szybciej zmieniają temperaturę, natomiast ogrzewanie podłogowe rozprowadza ciepło bardziej równomiernie i pracuje z niższą temperaturą zasilania. O wyborze decydują między innymi konstrukcja budynku, izolacja, rodzaj źródła ciepła i sposób użytkowania pomieszczeń.
Czym jest sprzęgło hydrauliczne i kiedy się je stosuje?
Sprzęgło hydrauliczne to element, który rozdziela obieg źródła ciepła od jednego lub kilku obiegów grzewczych. Ułatwia niezależną pracę pomp i pomaga zrównoważyć przepływy oraz ciśnienia, gdy obiegi mają różne wymagania.
Stosuje się je przede wszystkim w bardziej rozbudowanych instalacjach, na przykład z pompą ciepła, kotłem kondensacyjnym, kilkoma obiegami grzewczymi albo odbiornikami pracującymi przy różnych parametrach. Może być przydatne także wtedy, gdy instalacja jest rozległa i jedna pompa nie zapewnia właściwego przepływu w każdym jej fragmencie.
Sprzęgło nie jest jednak obowiązkowym elementem każdej instalacji CO. W prostym układzie z jednym źródłem ciepła i jednym obiegiem jego zastosowanie może nie przynieść technicznej korzyści. O potrzebie montażu powinien zdecydować projektant lub instalator po ocenie źródła ciepła, liczby obiegów i wymaganych przepływów.
Dobór źródła ciepła, mocy urządzenia oraz zabezpieczeń wymaga uwzględnienia zapotrzebowania budynku na ciepło. W projektowaniu wykorzystuje się między innymi zasady opisane w normie PN-EN 12831, dotyczącej obliczania obciążenia cieplnego budynku.
Najprościej mówiąc, instalacja CO przekazuje energię z jednego źródła do wielu odbiorników. O jej działaniu decydują nie tylko kocioł lub pompa ciepła, lecz także prawidłowy przepływ, zabezpieczenie ciśnienia, regulacja i właściwe dopasowanie grzejników albo ogrzewania podłogowego.
