Jak podłączyć 4 halogeny w suficie w połączeniu szeregowym?

Połączenie szeregowe czterech halogenów jest technicznie możliwe, ale w typowej instalacji sufitowej zwykle nie jest dobrym wyborem. Przepalenie jednej lampy, przerwanie przewodu albo poluzowanie styku wyłączy cały obwód. W praktyce bezpieczniejszym i bardziej niezawodnym rozwiązaniem jest połączenie równoległe. Jeśli mimo to wykonujesz układ szeregowy, skup się przede wszystkim na instalacji 12 V, identycznych źródłach światła i właściwie dobranym transformatorze.

Jak działa połączenie szeregowe halogenów?

W połączeniu szeregowym prąd przepływa kolejno przez wszystkie cztery oprawy. Przewód zasilający trafia do pierwszego halogenu, z jego drugiego zacisku przechodzi do następnego, a po przejściu przez czwarty punkt wraca do źródła zasilania. Ten sam prąd płynie więc przez każdą lampę, natomiast napięcie dzieli się między odbiorniki.

Przy czterech identycznych odbiornikach napięcie rozkłada się w przybliżeniu po równo. Oznacza to, że źródła światła muszą mieć takie same parametry, przede wszystkim napięcie znamionowe, moc i możliwie zbliżoną rezystancję. Różne żarówki mogą świecić z inną jasnością i nierówno się obciążać.

Nie należy mylić tego układu z połączeniem równoległym. W instalacji równoległej każdy halogen otrzymuje pełne napięcie zasilania, a awaria jednej gałęzi nie wyłącza pozostałych.

12 V czy 230 V – które napięcie wybrać?

Halogeny 12 V wymagają transformatora obniżającego napięcie z sieci. Sam transformator jest podłączony po stronie 230 V, dlatego jego montaż i przyłączenie należy traktować jako pracę przy instalacji sieciowej. Po stronie wtórnej trzeba zachować przewody i złącza dostosowane do prądu oraz temperatury pracy.

Połączenie szeregowe halogenów 230 V jest w domu rozwiązaniem wysoce niewskazanym. Każde źródło przeznaczone do pracy w sieci potrzebuje odpowiednich warunków napięciowych, a układ szeregowy powoduje jego podział i nieprzewidywalną pracę. Nie należy tworzyć takiego obwodu tylko po to, aby zaoszczędzić przewód. Oprawy 230 V zwykle łączy się równolegle, zgodnie z instrukcją producenta.

Jeżeli nie masz pewności, czy oprawa jest przeznaczona do 12 V, czy do 230 V, sprawdź oznaczenie na oprawie, źródle światła i zasilaczu. Nie wolno zasilać halogenu 12 V bezpośrednio z sieci.

Co przygotować przed montażem?

Przed rozpoczęciem prac przygotuj elementy zgodne z dokumentacją opraw i transformatora. Podstawowy zestaw narzędzi obejmuje:

• Multimetr do sprawdzenia braku napięcia i ciągłości obwodu.
• Izolowane śrubokręty oraz szczypce do przewodów.
• Stripownicę do zdejmowania izolacji bez uszkadzania żyły.
• Złączki instalacyjne, na przykład złączki sprężynowe dopuszczone do danego przekroju przewodu.
• Taśmę izolacyjną do dodatkowego zabezpieczenia, jeśli przewiduje ją sposób montażu.

Transformator 12 V dobiera się do sumy mocy wszystkich źródeł. Dla czterech halogenów po 20 W obciążenie wynosi 80 W. Zasilacz powinien mieć zapas mocy, zwykle około 15–20 procent, więc należy rozważyć model o mocy co najmniej 90 W, a często 100 W – pod warunkiem zgodności z wymaganiami producenta.

Zwróć uwagę także na minimalne obciążenie transformatora elektronicznego. Niektóre modele nie działają poprawnie przy małej mocy, co staje się istotne po wymianie halogenów na źródła LED. Transformator musi być wtedy przeznaczony do pracy z LED, a nie wyłącznie z żarówkami halogenowymi.

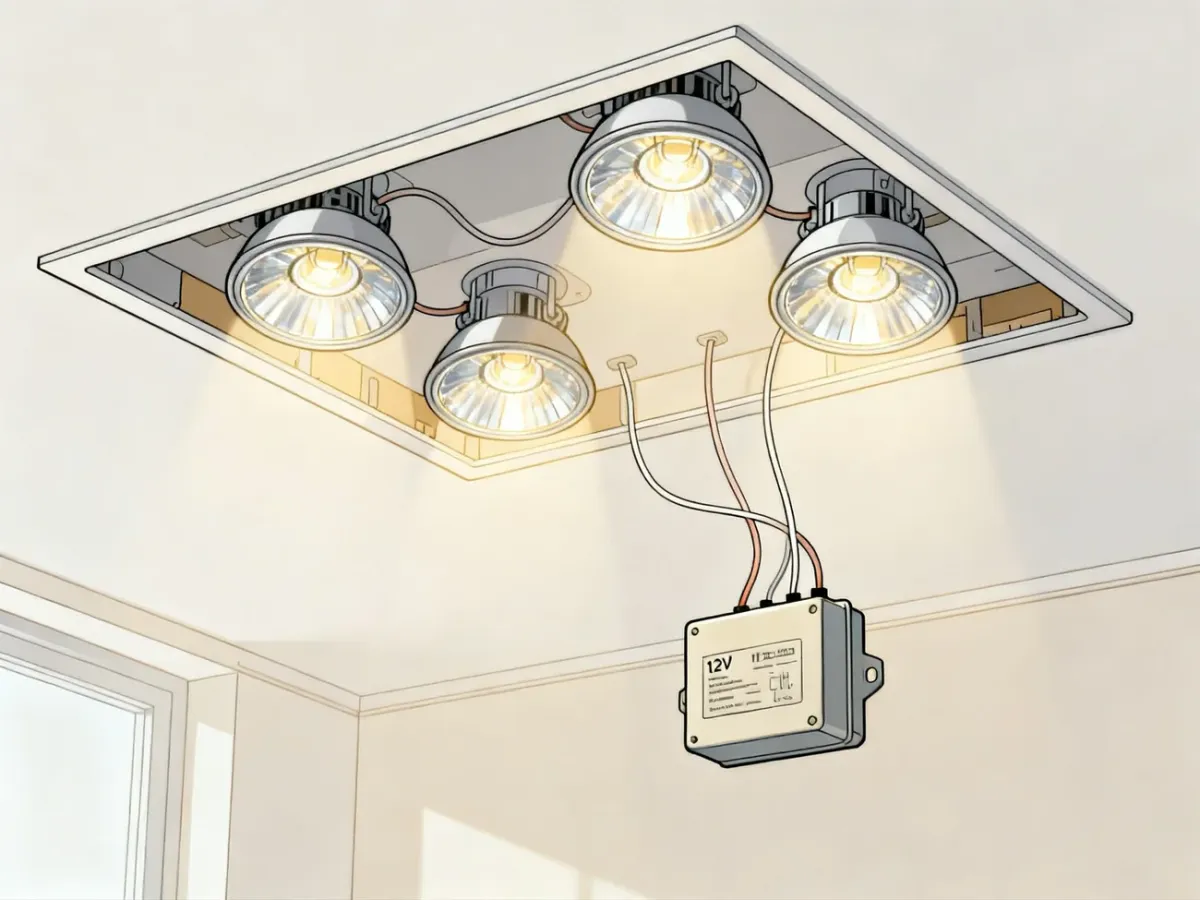

Jak podłączyć 4 halogeny 12 V szeregowo?

Poniższa procedura dotyczy wyłącznie niskonapięciowej części instalacji 12 V. Przyłączenie transformatora do sieci 230 V powinien wykonać elektryk z odpowiednimi kwalifikacjami, szczególnie gdy nie masz doświadczenia z instalacjami elektrycznymi.

1. Odłącz zasilanie obwodu w rozdzielnicy, a nie tylko włącznikiem ściennym. Sprawdź multimetrem, czy na przewodach nie występuje napięcie.
2. Sprawdź oznaczenia wszystkich czterech źródeł i upewnij się, że mają takie samo napięcie oraz moc. Nie mieszaj halogenów o różnych parametrach.
3. Umieść transformator w miejscu wskazanym przez producenta, z dostępem do chłodzenia i bez kontaktu z materiałami, które mogą się nagrzewać.
4. Połącz wyjście transformatora z pierwszą oprawą. Jeden przewód trafia do pierwszego zacisku, a z drugiego zacisku poprowadź przewód do pierwszego zacisku drugiej oprawy.
5. Powtórz połączenie między drugą i trzecią oraz trzecią i czwartą oprawą, zachowując ciągłość jednego łańcucha.
6. Z drugiego zacisku czwartej oprawy poprowadź przewód powrotny do drugiego zacisku wyjścia transformatora.
7. Sprawdź wszystkie zaciski, ciągłość obwodu i stan izolacji. Dopiero po kontroli zamknij puszki oraz zamocuj oprawy w suficie.

W schemacie ideowym układ wygląda następująco: wyjście transformatora – halogen 1 – halogen 2 – halogen 3 – halogen 4 – powrót do transformatora. Nie traktuj przewodu prowadzonego do kolejnej oprawy jako osobnego odgałęzienia równoległego. Każde połączenie powinno być wykonane w zacisku przeznaczonym do danego typu przewodu i obciążenia.

Na co uważać przed uruchomieniem?

Przed podaniem napięcia przejdź przez poniższą listę kontrolną:

• Sprawdź, czy obwód ma ciągłość od wyjścia transformatora, przez wszystkie cztery oprawy, do przewodu powrotnego.
• Zweryfikuj moc transformatora i pozostawiony zapas względem sumy mocy źródeł.
• Sprawdź, czy wszystkie połączenia są mocne, zamknięte w odpowiednich obudowach i pozbawione odsłoniętej miedzi.
• Upewnij się, że przewody nie stykają się z rozgrzanymi elementami opraw i nie są zgniecione przez konstrukcję sufitu.
• Sprawdź, czy metalowe oprawy mają wymagane przyłączenie ochronne, zgodnie z ich klasą ochronności.

Najczęstsze problemy wynikają z pomieszania mocy źródeł, zastosowania zbyt słabego transformatora, luźnych zacisków i niewłaściwego prowadzenia przewodów. Taśma izolacyjna nie zastępuje prawidłowej złączki ani obudowy połączenia. W suficie podwieszanym trzeba też zapewnić oprawom wymagany przez producenta odstęp i wentylację, ponieważ halogeny wytwarzają dużo ciepła.

Jeśli po włączeniu wszystkie lampy są bardzo słabe, migają albo nie świecą, natychmiast odłącz zasilanie. Przyczyną może być błędne połączenie, niezgodność napięcia, przerwa w jednym z punktów lub niekompatybilny transformator. Nie szukaj usterki przy włączonym obwodzie.

Czy połączenie szeregowe ma sens?

W domowym suficie najczęściej lepiej zastosować połączenie równoległe. Każdy halogen pracuje wtedy niezależnie, łatwiej wymienić uszkodzone źródło, a zgaśnięcie jednej lampy nie pozbawia światła w całym pomieszczeniu. Połączenie szeregowe można rozważyć tylko w układzie zaprojektowanym pod konkretne, identyczne odbiorniki i właściwe napięcie. Przy instalacji 230 V albo braku doświadczenia z pracami elektrycznymi zleć wykonanie elektrykowi.

---

Prace przy instalacji elektrycznej mogą prowadzić do porażenia prądem, pożaru lub uszkodzenia urządzeń. Przed rozpoczęciem montażu odłącz zasilanie i zweryfikuj jego brak przyrządem pomiarowym. Przyłączenie strony 230 V oraz prace, co do których nie masz pewności, powierz osobie z odpowiednimi kwalifikacjami.
