Czujnik zaniku fazy podłącza się do zacisków kontrolowanych faz, a jego styk przekaźnikowy włącza szeregowo w obwód sterowania cewką stycznika. Nie zasila on silnika bezpośrednio. Przy zaniku fazy lub nieprawidłowej asymetrii rozłącza sterowanie, dzięki czemu stycznik odłącza silnik od obwodu siłowego.
Bezpieczeństwo i przygotowanie
Podłączenie czujnika odbywa się zwykle w rozdzielnicy, w której występuje napięcie międzyfazowe 400 V. Błąd może doprowadzić do porażenia, zwarcia albo braku ochrony silnika. Prace powinien wykonać elektryk z odpowiednimi kwalifikacjami SEP.
Przed rozpoczęciem pracy wyłącz zasilanie, zabezpiecz je przed przypadkowym załączeniem i sprawdź miernikiem brak napięcia na wszystkich przewodach. Potrzebne będą między innymi miernik napięcia, wkrętaki izolowane, przewody o właściwym przekroju oraz dokumentacja konkretnego modelu czujnika.
Nie traktuj poniższego opisu jako zamiennika schematu producenta. Układ zacisków, wymaganie przewodu neutralnego N oraz działanie styków NO i NC różnią się między modelami.
Jak podłączyć czujnik zaniku fazy krok po kroku?
Najpierw rozdziel dwa obwody. Obwód siłowy prowadzi zasilanie do silnika przez stycznik. Obwód sterowania zasila cewkę stycznika i decyduje o jego załączeniu. Czujnik kontroluje fazy, ale jego styk przekaźnikowy powinien oddziaływać na obwód sterowania.
W typowym układzie kolejność prac wygląda następująco:

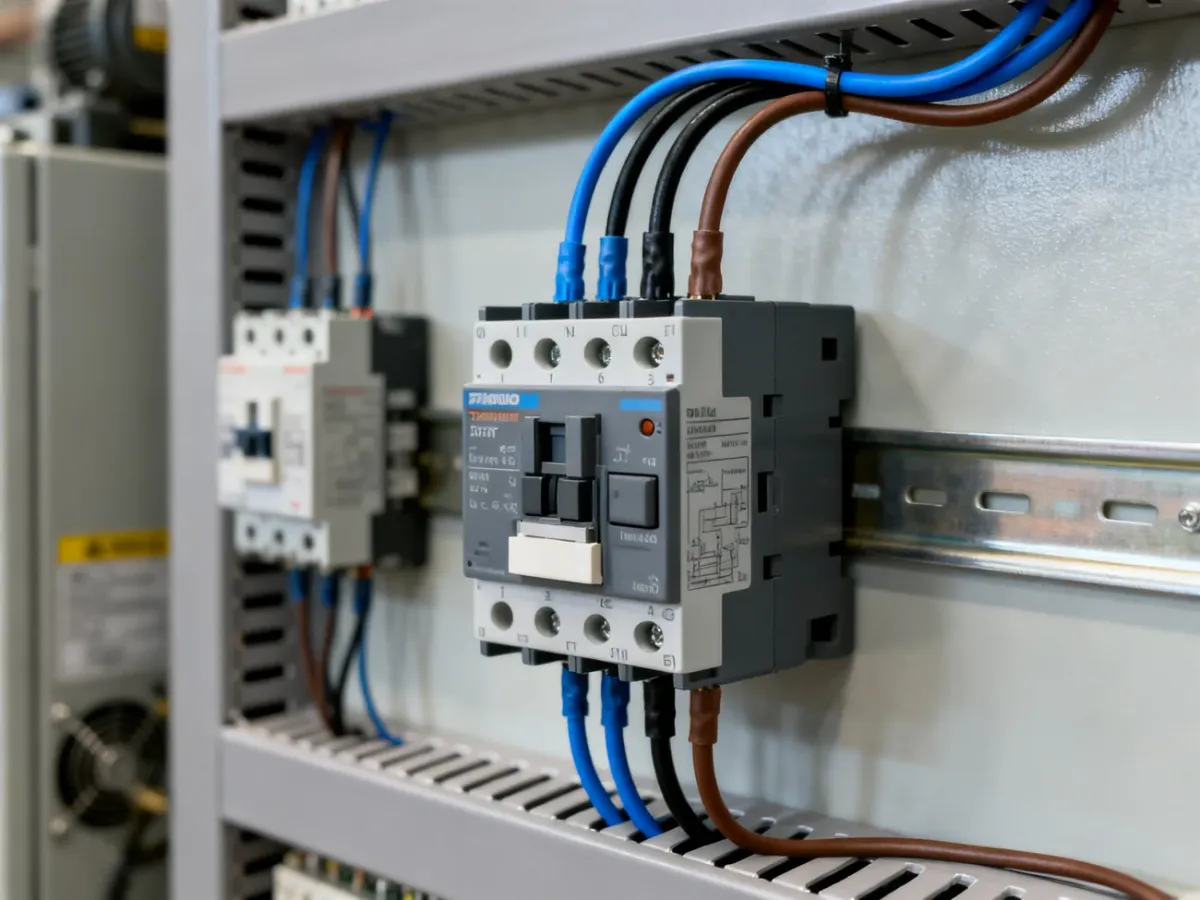

- Zamontuj urządzenie – zatrzaśnij czujnik na szynie DIN TH-35, jeśli dany model jest przeznaczony do takiego montażu.
- Podłącz fazy kontrolowane – przewody L1, L2 i L3 doprowadź do zacisków pomiarowych oznaczonych zgodnie ze schematem na obudowie lub w instrukcji. Są to zaciski obwodu monitorowania, a nie wyjście do bezpośredniego zasilania silnika.
- Podłącz przewód neutralny N – wykonaj to tylko wtedy, gdy wymaga go dany model. Przykładowo CKF-316 ma zasilanie oznaczone jako 3 × 400 V + N, natomiast istnieją też czujniki pracujące bez przewodu neutralnego.
- Włącz styk przekaźnika w obwód sterowania – wykorzystaj właściwy styk NO albo NC i połącz go szeregowo z cewką stycznika. Po prawidłowym wykryciu faz styk powinien umożliwić zasilenie cewki, a po wykryciu awarii przerwać ten obwód.
- Sprawdź obwód siłowy – przewody zasilające silnik powinny przechodzić przez stycznik i zabezpieczenia przewidziane dla całej instalacji. Nie podłączaj silnika bezpośrednio do wyjścia przekaźnikowego czujnika, jeśli jego obciążalność nie jest do tego przeznaczona.
- Zweryfikuj zaciski i oznaczenia – porównaj każde połączenie ze schematem konkretnego urządzenia, sprawdź dokręcenie zacisków i upewnij się, że przewody fazowe nie zostały pomylone z zaciskami styku sterującego.
Przy takim układzie czujnik obserwuje obecność oraz kolejność faz, a styk przekaźnika steruje możliwością załączenia stycznika. W razie zaniku fazy stycznik odpada i odłącza silnik w obwodzie siłowym. Parametry reakcji, takie jak próg asymetrii, histereza lub opóźnienie wyłączenia, zależą od modelu. Dla CKF-316 producent podaje między innymi opóźnienie wyłączenia 4 s i histerezę napięciową 5 V.
Modele z przewodem N i bez niego
Przewód neutralny nie jest uniwersalnym wymaganiem. Decyduje o tym konstrukcja oraz sposób zasilania czujnika. Przed podłączeniem sprawdź oznaczenia zacisków, napięcie znamionowe i schemat w instrukcji.
| Typ czujnika | Wymaga przewodu N | Typ styku |
|---|---|---|
| Model z zasilaniem 3 × 400 V + N | Tak, zgodnie ze schematem urządzenia | Najczęściej NO, NC albo przełączny NO/NC |
| Model przystosowany do pracy bez N | Nie, jeśli producent wyraźnie to przewidział | NO, NC albo przełączny NO/NC zależnie od wersji |
| Model z kontrolą stycznika | Zależnie od wykonania | Styk sterujący oraz dodatkowe zaciski kontroli mogą mieć osobne funkcje |
Symbole NO i NC określają stan styku bez zadziałania przekaźnika. Nie zakładaj, że każdy czujnik wymaga identycznego połączenia. Wybór styku musi odpowiadać logice obwodu sterowania oraz opisowi producenta.
Jak sprawdzić działanie czujnika?
Po załączeniu napięcia obserwuj diody i zachowanie stycznika. Ich oznaczenia są zależne od modelu, dlatego interpretację trzeba porównać z instrukcją. W praktyce pomocne są następujące obserwacje:
- Dioda zasilania świeci – czujnik otrzymuje napięcie pomiarowe lub zasilające, zależnie od oznaczenia.
- Dioda poprawnego stanu faz świeci – urządzenie wykrywa warunki pozwalające na zadziałanie przekaźnika.
- Brak świecenia diod – sprawdź zasilanie czujnika, obecność wymaganych faz, przewód N oraz zaciski.
- Stycznik nie załącza się – sprawdź, czy użyto właściwego styku NO lub NC i czy jego połączenie znajduje się szeregowo z cewką.
- Po zaniku jednej fazy stycznik odpada – jest to oczekiwana reakcja, ale test należy wykonywać wyłącznie w kontrolowanych warunkach przez osobę uprawnioną.
Co sprawdzić przed uruchomieniem?
Przed pierwszym załączeniem napięcia wykonaj krótką kontrolę:
- Zaciski – wszystkie przewody są wpięte w odpowiednie miejsca i prawidłowo dokręcone.
- Fazy – L1, L2 i L3 trafiają do właściwych zacisków pomiarowych, a ich kolejność odpowiada wymaganiom urządzenia.
- Przewód N – został podłączony tylko wtedy, gdy wymaga go konkretny model.
- Styk sterujący – jest prawidłowo włączony szeregowo w obwód cewki stycznika.
- Instrukcja producenta – schemat na obudowie i w dokumentacji zgadza się z wykonanym połączeniem.
- Test reakcji – po uruchomieniu można sprawdzić reakcję układu na zanik fazy zgodnie z procedurą producenta.
Najważniejsza zasada brzmi: czujnik monitoruje zasilanie trójfazowe, ale silnik odłącza przez stycznik. Rozdzielenie obwodu siłowego od sterowniczego ogranicza ryzyko błędnego podłączenia i pozwala wykorzystać styk przekaźnika zgodnie z jego przeznaczeniem.
Prace przy instalacji elektrycznej mogą stwarzać zagrożenie porażeniem i powinny być wykonywane przez osobę z odpowiednimi kwalifikacjami. Przed podłączeniem zawsze sprawdź dokumentację konkretnego czujnika oraz obowiązujące wymagania bezpieczeństwa.
