Podłączenie gniazdka telefonicznego polega na przypisaniu dwóch żył linii do właściwych zacisków, zwykle oznaczonych jako A i B albo 2 i 3. To prosta praca, ale wymaga dokładności. Instalacja telefoniczna jest niskonapięciowa, jednak nie wolno mylić jej z obwodem elektrycznym 230 V.
Przygotowanie do wymiany gniazdka
Przed rozpoczęciem odłącz telefon, modem lub inne urządzenie od gniazdka. Przygotuj też narzędzia potrzebne do bezpiecznego demontażu i podłączenia przewodów:
- Śrubokręt płaski lub krzyżakowy.
- Ściągacz izolacji albo mały nożyk.
- Miernik lub tester napięcia, jeśli chcesz sprawdzić przewody przed pracą.
- Telefon albo kartkę do udokumentowania starego układu połączeń.
Uwaga: gniazdka telefonicznego nie podłącza się do przewodów instalacji elektrycznej. Jeśli w puszce znajdują się przewody typowe dla obwodu 230 V albo nie masz pewności, z jaką instalacją pracujesz, przerwij pracę i skonsultuj się z elektrykiem lub instalatorem.
Jak podłączyć gniazdko telefoniczne krok po kroku?
W typowej instalacji do działania jednej linii telefonicznej potrzebne są dwie żyły. Ich kolory mogą się różnić w zależności od wieku instalacji i sposobu jej wykonania, dlatego nie należy podłączać przewodów wyłącznie na podstawie barwy izolacji.
- Zdejmij osłonę starego gniazdka – odkręć śruby mocujące i delikatnie odsuń płytkę od ściany. Nie ciągnij za przewody, ponieważ starsze żyły mogą być kruche.
- Zrób zdjęcie połączeń – sfotografuj przewody wraz z oznaczeniami zacisków. Zanotuj, która żyła była podłączona do A, B, 2 lub 3. To najważniejszy punkt odniesienia przy montażu nowego gniazda.
- Obejrzyj przewody – sprawdź, czy izolacja nie jest pęknięta, a miedziane końcówki nie są skorodowane lub nadłamane. Nietypowe kolory same w sobie nie oznaczają błędu, ale wymagają zachowania istniejącego układu.
- Odłącz stare gniazdo – poluzuj śruby zaciskowe i wyjmij żyły. Jeśli przewód jest mocno utleniony albo zbyt krótki, przygotuj jego końcówkę ponownie, usuwając tylko niewielki fragment izolacji.
- Rozpoznaj zaciski nowego modelu – znajdź oznaczenia A i B lub numerację 2 i 3. W przypadku wymiany zwykłego gniazda najlepiej odwzorować połączenie ze starego elementu, zamiast zgadywać kolory przewodów.

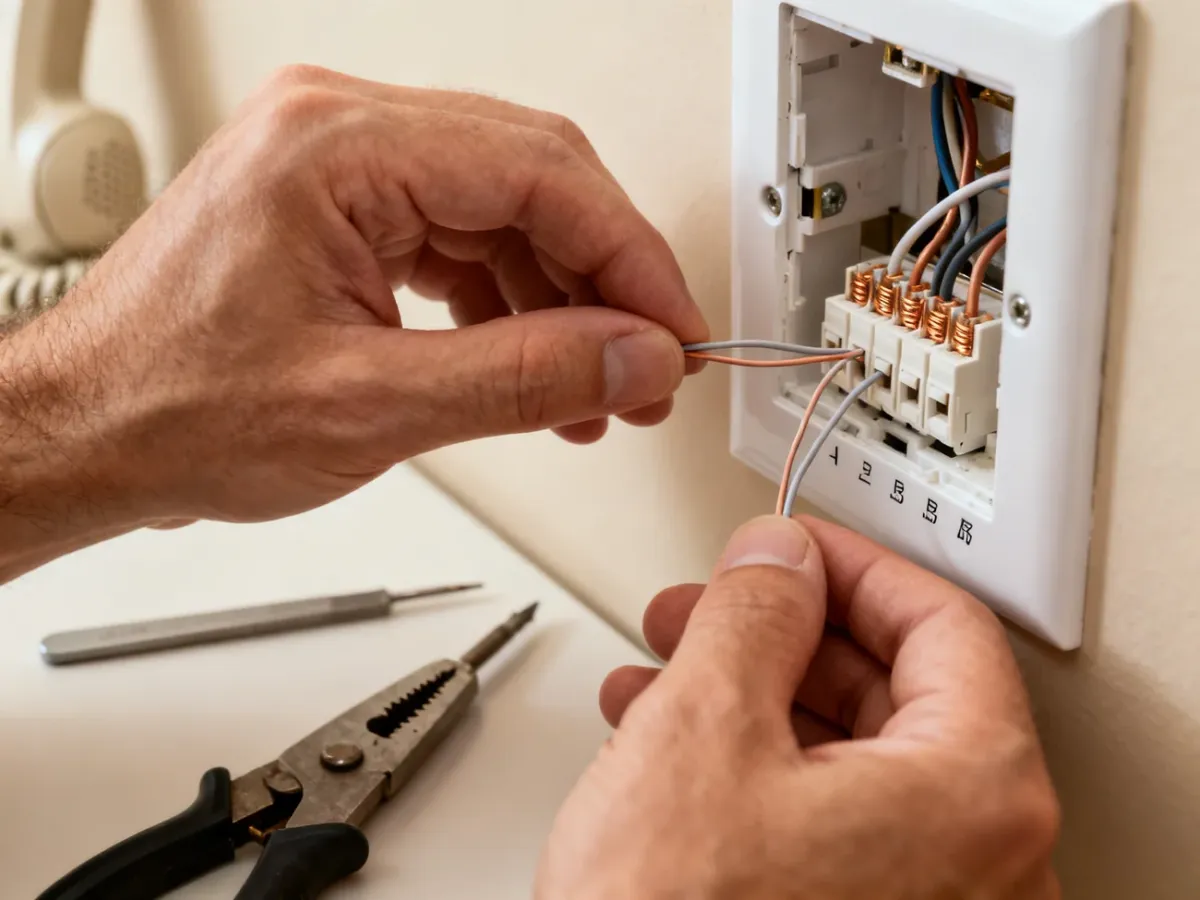

- Podłącz dwie żyły linii – umieść je w odpowiadających zaciskach i dokręć śruby. Miedziana część powinna znajdować się pod zaciskiem, a nie wystawać poza jego obudowę. Nie dokręcaj zbyt mocno, aby nie uszkodzić delikatnej żyły.
- Sprawdź stabilność połączenia – lekko pociągnij za każdy przewód. Nie powinien wysuwać się z zacisku. Luźne połączenie może powodować brak sygnału, trzaski albo niestabilną pracę modemu DSL.
- Zamontuj obudowę – ułóż przewody w puszce bez ostrego zaginania, przyłóż płytkę i przykręć ją do ściany. Uważaj, aby śruby obudowy nie przycisnęły przewodów.
- Podłącz urządzenie i wykonaj próbę – włóż wtyczkę RJ11 do gniazda, a następnie sprawdź sygnał telefonu lub działanie modemu.
Jeśli przewody mają nietypowe kolory, jest ich więcej niż potrzeba albo stare gniazdo było połączone w sposób niezgodny z oznaczeniami nowego modelu, nie zgaduj. W takiej sytuacji bezpieczniej skorzystać z pomocy fachowca.
Co oznaczają zaciski A, B, 2 i 3?
W gniazdach współpracujących ze złączem RJ11 sygnał jednej linii telefonicznej przechodzi zwykle przez dwa styki. Producent może opisać je literami albo cyframi, dlatego przed montażem sprawdź oznaczenia na konkretnym modelu.
| Oznaczenie | Funkcja | Uwagi |
|---|---|---|
| A i B | Dwa zaciski linii telefonicznej | Do nich podłącza się parę żył odpowiedzialną za jedną linię. |
| 2 i 3 | Styki sygnałowe | W wielu gniazdach odpowiadają parze używanej przez telefon analogowy. |
| 4 i 5 | Dodatkowe styki | Mogą służyć do drugiej pary lub dodatkowej funkcji, zależnie od instalacji i gniazda. |
Numeracja nie zawsze jest identyczna w każdym osprzęcie. Dlatego najpewniejszą metodą jest porównanie oznaczeń starego i nowego gniazda oraz zachowanie tej samej pary przewodów.
Co zrobić, gdy telefon nie działa?
Po montażu sprawdź kolejno elementy, które najczęściej powodują brak sygnału:
- Sprawdź, czy obie żyły są podłączone do właściwych zacisków i nie wysunęły się spod śrub.
- Skontroluj, czy końcówki przewodów nie są skorodowane, nadłamane lub zbyt krótko odizolowane.
- Upewnij się, że wtyczka RJ11 jest całkowicie wsunięta do gniazda.
- Podłącz inny telefon albo modem, aby wykluczyć awarię urządzenia.
- Jeśli masz miernik, sprawdź ciągłość przewodów między gniazdkiem a punktem przyłączenia linii.
Gdy połączenia są poprawne, a telefonu nadal nie da się używać, problem może znajdować się w przewodzie biegnącym w ścianie albo po stronie operatora. Uszkodzone przewody, nietypowe rozgałęzienia i brak możliwości jednoznacznej identyfikacji żył to sytuacje, w których należy zlecić dalszą diagnostykę fachowcowi.
Artykuł nie stanowi porady elektrycznej ani telekomunikacyjnej. Jeśli nie masz pewności, jaki rodzaj instalacji znajduje się w ścianie, skorzystaj z pomocy wykwalifikowanego specjalisty.
