Podłączenie gniazda 3-fazowego wymaga kwalifikacji elektrycznych, poprawnej identyfikacji żył i wykonania pomiarów po zakończeniu prac. Praca przy instalacji pod napięciem grozi śmiercią, porażeniem, uszkodzeniem urządzeń oraz pożarem. Osoba bez uprawnień SEP i odpowiednich mierników nie powinna wykonywać tego zadania samodzielnie.
Oznaczenia przewodów w gnieździe 3-fazowym

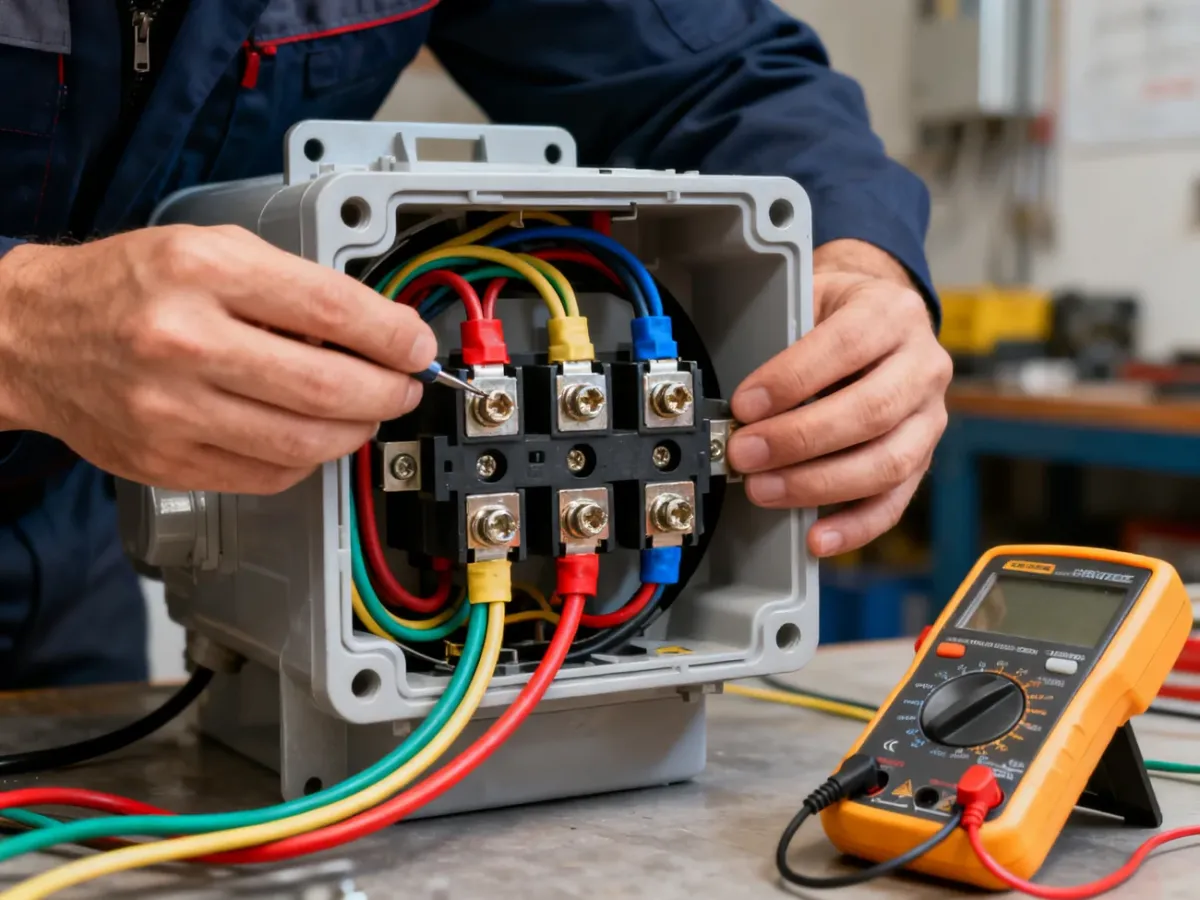

Typowe gniazdo siłowe CEE ma pięć zacisków: trzy fazowe, neutralny i ochronny. Zaciski powinny być opisane na obudowie lub podstawie gniazda. Nie należy rozpoznawać żył wyłącznie po kolorze, szczególnie w starszej instalacji, w której oznaczenia mogą być niezgodne z obecnie stosowaną kolorystyką. Identyfikację trzeba potwierdzić pomiarem i dokumentacją obwodu.
| Przewód | Oznaczenie | Kolor izolacji | Miejsce podłączenia |
|---|---|---|---|
| Fazowy | L1 | Najczęściej brązowy, czarny lub szary | Zacisk L1 |
| Fazowy | L2 | Najczęściej brązowy, czarny lub szary | Zacisk L2 |
| Fazowy | L3 | Najczęściej brązowy, czarny lub szary | Zacisk L3 |
| Neutralny | N | Niebieski | Zacisk N |
| Ochronny | PE | Zielono-żółty | Najgrubszy bolec ochronny |
PE i N nie są tym samym przewodem. PE odprowadza prąd uszkodzeniowy i zapewnia ochronę przeciwporażeniową, natomiast N jest przewodem roboczym, przez który w określonych układach płynie prąd obciążenia. Przewód PE podłącza się do najgrubszego bolca ochronnego, a nie do zacisku N. W instalacji TN-S przewody te prowadzi się oddzielnie. W starszym układzie TN-C może występować wspólny przewód PEN, dlatego nie wolno samodzielnie przerabiać takiego obwodu bez oceny całej instalacji.
Jak przebiega montaż gniazda 3-fazowego?
Poniższa kolejność opisuje zakres czynności wykonywanych przez osobę posiadającą kwalifikacje i wyposażenie pomiarowe. Konkretne rozwiązanie zależy od układu sieci, zabezpieczeń, przekroju przewodów, rodzaju gniazda oraz parametrów odbiornika.
- Odłączenie i zabezpieczenie zasilania – wyłącz właściwe zabezpieczenie w rozdzielnicy, zabezpiecz je przed przypadkowym załączeniem i sprawdź brak napięcia odpowiednim przyrządem na wszystkich żyłach.
- Przygotowanie przewodów – sprawdź stan izolacji, przekrój żył, długość odizolowanych końców i sposób wprowadzenia kabla do obudowy. Uszkodzone lub nadmiernie skrócone przewody trzeba naprawić przed montażem.
- Podłączenie żył do zacisków – przewody L1, L2 i L3 podłącz do odpowiednio opisanych zacisków, przewód N do zacisku neutralnego, a PE do najgrubszego bolca ochronnego. Nie wolno kierować się przypadkowym układem zacisków bez sprawdzenia oznaczeń producenta.
- Dokręcenie zacisków – dokręć połączenia zgodnie z wymaganiami osprzętu. Zbyt luźny zacisk może powodować iskrzenie i przegrzewanie, a nadmierna siła może uszkodzić gwint lub przewód.
- Montaż mechaniczny – zamocuj gniazdo stabilnie, zamknij obudowę, zapewnij odciążenie przewodu i zachowaj wymagany stopień ochrony przed pyłem lub wilgocią.
- Pomiary i odbiór – przed podaniem napięcia wykonaj wymagane pomiary ochronne, między innymi ciągłości przewodu ochronnego, rezystancji izolacji i impedancji pętli zwarcia. Wyniki należy ocenić i udokumentować zgodnie z zakresem prac.
Samo sprawdzenie obecności napięcia nie potwierdza poprawności instalacji. Do oceny obwodu potrzebne są odpowiednie mierniki oraz wiedza pozwalająca prawidłowo zinterpretować wyniki. Instalacja powinna mieć właściwie dobrane zabezpieczenia, w tym wyłącznik nadprądowy, a tam, gdzie wymagają tego warunki obwodu i przepisy, także ochronę różnicowoprądową.
Czy kolejność faz ma znaczenie?
Dla wielu odbiorników rezystancyjnych kolejność L1, L2 i L3 nie wpływa na działanie. Ma jednak znaczenie dla silników trójfazowych, ponieważ decyduje o kierunku wirowania. Zamiana dwóch faz zmienia kierunek obrotów. W maszynie, pompie, sprężarce lub innym urządzeniu może to spowodować nieprawidłową pracę, a w niektórych przypadkach uszkodzenie.
Kolejność faz sprawdza się wskaźnikiem kolejności faz albo miernikiem parametrów instalacji wyposażonym w taką funkcję. Nie należy zastępować tego przyrządu przypadkowym podłączaniem urządzenia i obserwowaniem jego pracy. Po sprawdzeniu kierunku wirowania ewentualną zmianę wykonuje się zgodnie z dokumentacją urządzenia i zasadami obowiązującymi dla danego układu. Niektóre maszyny mają przekaźnik kontroli kolejności lub zaniku faz, który blokuje uruchomienie przy nieprawidłowym zasilaniu.
Ważne jest też rozróżnienie dwóch kwestii: zaciski L1, L2 i L3 w gnieździe należy połączyć zgodnie ze schematem instalacji, natomiast właściwy kierunek wirowania ocenia się przyrządem lub podczas kontrolowanego uruchomienia odbiornika. Nie wolno zakładać, że każda faza jest zamienna w każdym zastosowaniu.
Lista kontrolna przed załączeniem napięcia
Przed uruchomieniem obwodu uprawniony elektryk powinien potwierdzić wszystkie poniższe punkty:
- Zasilanie zostało odłączone, zabezpieczone przed przypadkowym załączeniem i sprawdzono brak napięcia.
- Przewody L1, L2, L3, N i PE są podłączone do właściwych, opisanych zacisków.
- Przewód PE znajduje się na najgrubszym bolcu ochronnym, a nie na zacisku N.
- Wszystkie zaciski są dokręcone zgodnie z wymaganiami producenta, bez uszkodzenia żył i gwintów.
- Obudowa gniazda jest stabilnie zamocowana, a przewód ma właściwe odciążenie mechaniczne.
- Wykonano pomiary ochronne, w tym ciągłość PE, rezystancję izolacji i impedancję pętli zwarcia.
- W razie zasilania silnika sprawdzono kolejność faz oraz kierunek wirowania.
Brak uprawnień SEP, niepewność co do układu TN-C lub TN-S, nietypowe kolory żył albo brak mierników są wystarczającym powodem, aby przerwać prace i zlecić ocenę instalacji elektrykowi. Gniazdo 3-fazowe nie powinno być uruchamiane wyłącznie na podstawie poprawnego wyglądu połączeń.
Artykuł dotyczy zagadnień bezpieczeństwa instalacji elektrycznych i nie zastępuje projektu, dokumentacji technicznej ani oceny osoby posiadającej wymagane kwalifikacje.
