Gniazdo RJ45 możesz podłączyć samodzielnie. Najważniejsze jest zakończenie wszystkich czterech par skrętki na zaciskach modułu zgodnie ze standardem T568A albo T568B, zachowanie skręcenia par możliwie blisko zacisków oraz sprawdzenie instalacji testerem. Gniazdo, czyli najczęściej moduł Keystone, różni się od wtyku RJ45 zakładanego na przewód krosowy. W tym poradniku chodzi o montaż kabla instalacyjnego w gnieździe.
Czego potrzebujesz do montażu?
Przygotuj kabel instalacyjny, najlepiej zgodny z kategorią używanego osprzętu, oraz moduł gniazda z oznaczeniami T568A i T568B. Do pracy potrzebne będą:
- Stripper – ściągacz zewnętrznej powłoki kabla.
- Nóż lub nożyczki do przycięcia powłoki i odciążenia przewodu.
- Tester kabli sieciowych do sprawdzenia mapy połączeń.
- Moduł Keystone RJ45, beznarzędziowy albo z zaciskami IDC wymagającymi narzędzia uderzeniowego.
- Puszka, adapter i ramka pasujące do wybranego formatu modułu.
Moduł beznarzędziowy jest wygodny przy pojedynczym montażu. W wersji z zaciskami IDC żyły wciska się narzędziem uderzeniowym. W obu rozwiązaniach sposób ułożenia przewodów odczytaj z oznaczeń na konkretnym module, ponieważ układ prowadnic może różnić się między producentami.

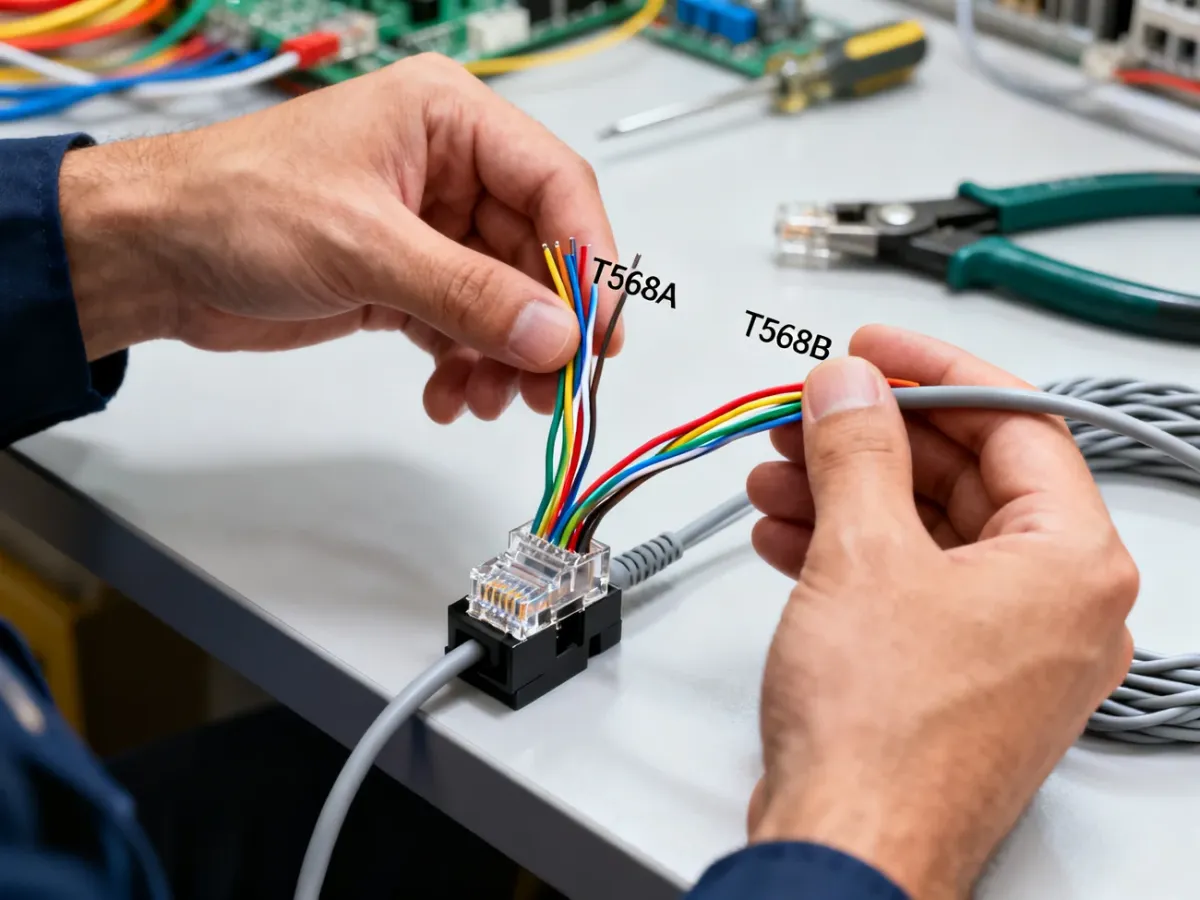

T568A czy T568B – który standard wybrać?
Standardy T568A i T568B mają takie same parametry transmisyjne. Różnią się zamianą par zielonej i pomarańczowej. W Polsce często spotyka się T568B, ale w istniejącej instalacji należy dopasować się do już zastosowanego schematu lub dokumentacji. W typowym łączu stałym ten sam standard powinien znajdować się na obu końcach kabla.
| Pin | T568A | T568B |
|---|---|---|
| 1 | biało-zielony | biało-pomarańczowy |
| 2 | zielony | pomarańczowy |
| 3 | biało-pomarańczowy | biało-zielony |
| 4 | niebieski | niebieski |
| 5 | biało-niebieski | biało-niebieski |
| 6 | pomarańczowy | zielony |
| 7 | biało-brązowy | biało-brązowy |
| 8 | brązowy | brązowy |
Połączenie T568A z jednej strony i T568B z drugiej tworzy układ krosowany. Nie jest to właściwy wybór dla typowego gniazda w instalacji strukturalnej. Zawsze kieruj się opisem kolorów na module, a nie samym położeniem zacisków.
Jak podłączyć gniazdo RJ45 krok po kroku?
Przed rozpoczęciem odłącz przewód od aktywnych urządzeń sieciowych. Kabel instalacyjny prowadź bez ostrych załamań i pozostaw niewielki zapas w puszce, aby można było swobodnie zamknąć moduł.
- Zdejmij około 3–5 cm zewnętrznej powłoki kabla za pomocą strippera. Nie nacinaj izolacji pojedynczych żył. Jeśli kabel jest ekranowany, nie uszkodź elementu przeznaczonego do zakończenia ekranu.
- Rozdziel cztery pary przewodów i wybierz jeden schemat, T568A albo T568B. Jeśli instalacja ma już drugi punkt zakończenia, zastosuj ten sam standard.
- Rozpleć pary tylko na odcinku niezbędnym do wprowadzenia żył w prowadnice. Skręcenie każdej pary powinno zostać zachowane możliwie blisko zacisku, ponieważ nadmierne rozplecenie może pogorszyć parametry transmisji.
- Ułóż żyły w prowadnicach modułu zgodnie z kolorami wskazanymi dla wybranego standardu. Nie sugeruj się kolejnością zacisków w innym modelu gniazda.
- W module IDC wciśnij każdą żyłę w odpowiedni zacisk narzędziem uderzeniowym. W module beznarzędziowym zamknij pokrywę lub mechanizm dociskowy zgodnie z instrukcją producenta.
- Usuń wystające końcówki przewodów, jeśli konstrukcja modułu tego wymaga. Nie wyciągaj żył z zacisków i nie poprawiaj ich przez wielokrotne zgniatanie.
- Zamocuj odciążenie kabla. W wersji ekranowanej połącz ekran zgodnie z konstrukcją modułu i instrukcją producenta. Ekranowane gniazdo ma sens tylko w torze, w którym zachowano ciągłość ekranowania.
- Umieść moduł w adapterze lub ramce, ułóż kabel w puszce z zachowaniem promienia gięcia i przykręć gniazdo bez nadmiernego ściskania przewodu.
- Podłącz tester do obu końców toru i sprawdź kolejność wszystkich ośmiu żył. Dopiero po pozytywnym wyniku zamknij puszkę i podłącz urządzenie sieciowe.
Kategoria gniazda powinna odpowiadać kategorii całego toru. Gniazdo Cat6 nie podniesie parametrów kabla Cat5e, a zastosowanie Cat6A wymaga kompatybilnego kabla, modułu i pozostałych elementów instalacji. W zwykłej sieci domowej często stosuje się Cat5e lub Cat6, ale o końcowym wyniku decyduje najsłabszy element toru.
Jak sprawdzić poprawność montażu?
Tester ciągłości pozwala wykryć przerwę, zwarcie albo zamianę żył. Nie potwierdza jednak pełnych parametrów transmisyjnych, takich jak tłumienność czy przesłuchy. W rozbudowanych instalacjach odbiór wykonuje się miernikiem certyfikującym zgodnie z wymaganiami projektu i właściwymi normami okablowania, między innymi serią ISO/IEC 11801.
Przed ostatecznym zamknięciem puszki sprawdź:
- Czy wszystkie kolory odpowiadają wybranemu standardowi T568A lub T568B.
- Czy pary pozostały skręcone aż do punktu zakończenia.
- Czy zewnętrzna powłoka nie została zdjęta na zbyt długim odcinku.
- Czy tester wykazuje ciągłość i prawidłową kolejność wszystkich ośmiu żył.
- Czy moduł jest stabilnie zamocowany i nie zgina kabla zbyt mocno.
Najczęstsze problemy wynikają z pomylenia standardów, zbyt długiego rozplecenia par, uszkodzenia izolacji podczas zdejmowania powłoki albo niedociśnięcia żyły w zacisku. Jeśli tester pokazuje błąd, otwórz moduł i sprawdź najpierw konkretną parę wskazaną przez urządzenie, zamiast wymieniać całe gniazdo.
Poprawnie zakończone gniazdo RJ45 zapewnia stabilne połączenie wtedy, gdy zachowano właściwą kolejność żył, minimalne rozplecenie par i zgodność wszystkich elementów toru. Test przed zamknięciem puszki pozwala wykryć większość usterek, zanim dostęp do zacisków stanie się utrudniony.
