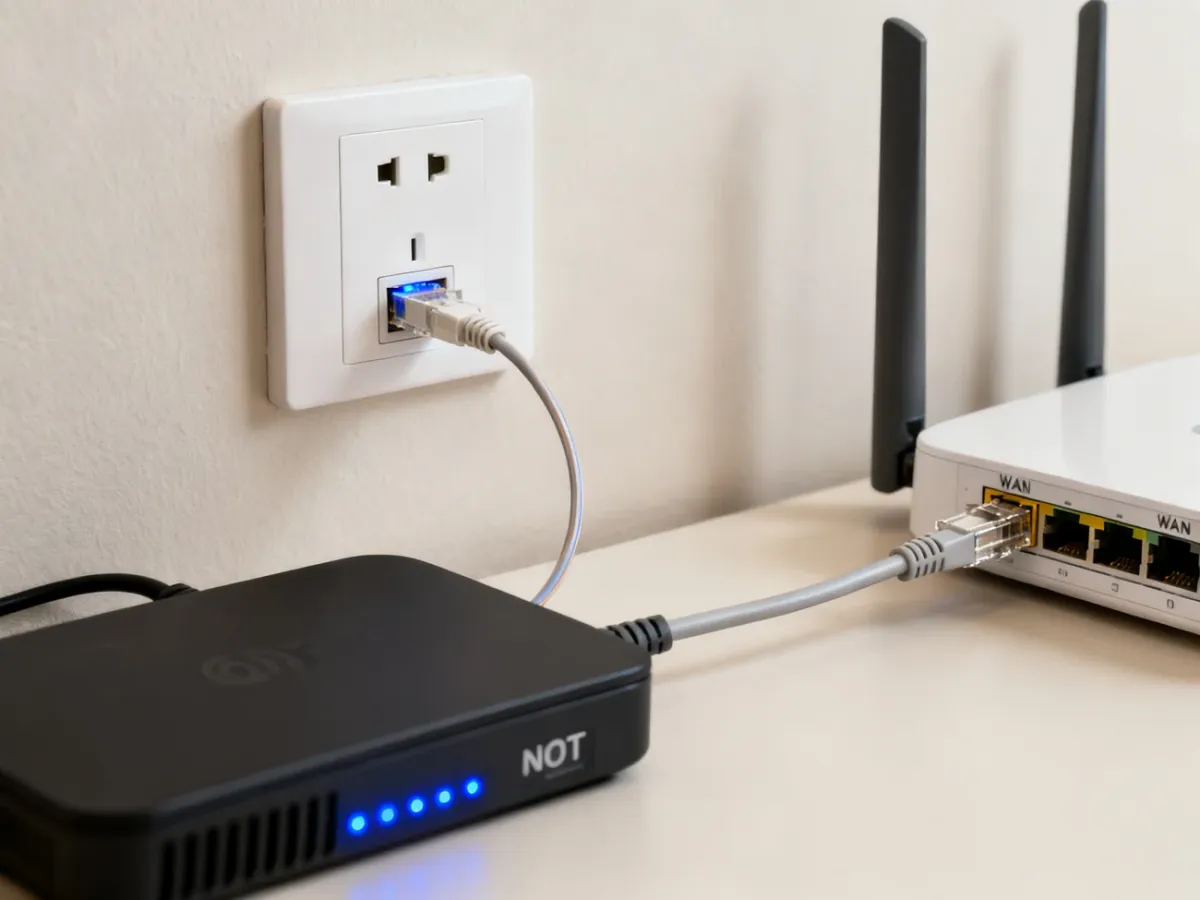

Gniazdo światłowodowe jest pasywnym zakończeniem instalacji. Możesz samodzielnie podłączyć do niego gotowy patchcord i router, ale nie powinieneś ingerować w przewód znajdujący się w ścianie, spawać włókna ani wymieniać gniazda. W typowej instalacji FTTH sygnał biegnie ze światłowodu do gniazda, następnie do terminala ONT, a stamtąd kablem Ethernet do portu WAN routera.
Gniazdo, ONT i router – czym się różnią?
Te trzy elementy pełnią różne funkcje. Gniazdo optyczne nie wzmacnia ani nie przetwarza sygnału. Jest punktem zakończenia przewodu doprowadzonego przez operatora. Terminal ONT odbiera sygnał optyczny i zamienia go na połączenie Ethernet. Router udostępnia internet przez Wi-Fi oraz porty przewodowe.
| Element | Funkcja | Czy użytkownik może go serwisować? |
|---|---|---|
| Gniazdo optyczne | Pasywny punkt zakończenia instalacji światłowodowej | Nie. Można jedynie podłączyć gotowy przewód |
| Terminal ONT | Przetwarza sygnał optyczny na Ethernet | Użytkownik może podłączyć zasilanie i przewody, ale naprawę powinien zlecić operatorowi |
| Router Wi-Fi | Rozprowadza internet po domu przez Wi-Fi i Ethernet | Tak, można go wymienić lub skonfigurować zgodnie z wymaganiami operatora |
Nie każda instalacja ma osobny ONT. Czasem funkcja terminala jest wbudowana w router. Wtedy patchcord światłowodowy łączy gniazdo bezpośrednio z odpowiednim portem optycznym routera.
Jak podłączyć router do gniazda światłowodowego?
Przed rozpoczęciem przygotuj gniazdo optyczne, terminal ONT, patchcord światłowodowy oraz kabel Ethernet z wtykami RJ-45. Używaj przewodów dostarczonych przez operatora albo zgodnych z oznaczeniami na urządzeniach.
Standardowe połączenie wykonuje się w następującej kolejności:
- Odłącz od zasilania ONT i router, jeśli urządzenia były wcześniej uruchomione.
- Zdejmij osłony z końcówek patchcordu, jeśli są założone. Nie dotykaj powierzchni złącza.
- Włóż jedną końcówkę patchcordu do gniazda optycznego, a drugą do portu optycznego terminala ONT. Wtyczkę wsuwaj prosto, bez obracania i używania siły.
- Połącz port Ethernet ONT oznaczony najczęściej jako LAN z portem WAN lub Internet w routerze. Nie wybieraj zwykłego portu LAN, jeśli instrukcja urządzenia wskazuje osobne gniazdo WAN.
- Podłącz zasilacze, włącz ONT, a następnie router. Odczekaj kilka minut na zakończenie uruchamiania.
- Sprawdź diody na ONT i routerze. Jeśli połączenie jest aktywne, możesz skonfigurować Wi-Fi i podłączyć urządzenia domowe.
Jeżeli router ma wbudowany moduł optyczny, pomijasz osobny ONT. W takim wariancie patchcord łączy gniazdo z portem optycznym routera, a zasilanie podłączasz zgodnie z instrukcją producenta. Sposób konfiguracji połączenia WAN zależy od operatora. Może być automatyczny albo wymagać trybu DHCP lub danych PPPoE.
Co zrobić, gdy internet nie działa?
Najpierw sprawdź zasilanie i ułożenie przewodów. Patchcord powinien być całkowicie wpięty zarówno w gniazdo, jak i w ONT. Kabel Ethernet musi łączyć port ONT z portem WAN routera. Jeśli diody nie są opisane tak samo na każdym modelu, znaczenie kontrolek sprawdź w instrukcji konkretnego urządzenia.
Najczęściej spotykane oznaczenia pomagają zawęzić przyczynę problemu:
- PON – zwykle informuje o prawidłowej synchronizacji terminala z siecią optyczną operatora.
- LOS – sygnalizuje brak lub problem z sygnałem optycznym. Czerwona albo migająca kontrolka LOS jest powodem do kontaktu z operatorem.
- LAN – pokazuje aktywne połączenie między ONT a routerem. Brak tej diody może oznaczać źle wpięty lub uszkodzony kabel Ethernet.
- Internet – w routerze wskazuje stan połączenia z usługą, ale jej sposób świecenia zależy od producenta.
Wykonaj miękki reset, czyli odłącz zasilanie ONT i routera, odczekaj chwilę, a następnie uruchom najpierw ONT i dopiero później router. Jeśli PON nie uzyskuje synchronizacji, świeci się LOS albo kabel jest mechanicznie uszkodzony, nie próbuj naprawiać instalacji samodzielnie. Zgłoś problem operatorowi.
Czego nie robić przy gnieździe światłowodowym?
Gotowy patchcord można podłączyć bez specjalistycznych narzędzi, ale samo włókno światłowodowe jest delikatne. Nie wykonuj przy nim prac instalacyjnych ani naprawczych. Szczególnie ważne są następujące zasady:
- Nie zginaj patchcordu pod ostrym kątem i nie przygniataj go meblami.
- Nie ciągnij za przewód podczas wyjmowania wtyczki. Chwyć za obudowę złącza i zwolnij zatrzask, jeśli występuje.
- Nie patrz bezpośrednio w końcówkę światłowodu ani w port optyczny.
- Nie przecinaj przewodu i nie próbuj samodzielnie spawać włókien.
Jeśli uszkodzone jest samo gniazdo, kabel prowadzony w ścianie lub złącze operatora, potrzebny będzie technik. Użytkownik może bezpiecznie wykonać fizyczne połączenie gotowych elementów, lecz naprawa infrastruktury FTTH wymaga specjalistycznych narzędzi i pomiarów.
Najprostszy schemat to: gniazdo optyczne → ONT → kabel Ethernet → port WAN routera. Gdy router ma wbudowane zakończenie optyczne, ONT jest pomijany. Brak synchronizacji PON lub świecąca kontrolka LOS oznacza, że problem należy zgłosić operatorowi, a nie usuwać przez ingerencję w światłowód.
