Jak podłączyć paski ledowe? Instrukcja krok po kroku

Taśmy LED 12 V i 24 V podłącza się przez odpowiedni zasilacz, a modele 230 V wymagają dedykowanego stabilizatora. W każdym przypadku trzeba zachować oznaczenia biegunów, ciąć pasek wyłącznie w zaznaczonych miejscach i ograniczyć długość odcinka zasilanego z jednej strony.

Co przygotować przed montażem?

Najpierw sprawdź napięcie podane na taśmie lub jej opakowaniu. Nie podłączaj modelu 12 V albo 24 V bezpośrednio do instalacji 230 V. Zasilacz LED zmienia napięcie sieciowe na wymagane napięcie stałe. W przypadku taśmy 230 V stosuje się natomiast dedykowany stabilizator napięcia i przewód przyłączeniowy zgodny z instrukcją producenta.

Dobierz moc zasilacza do całkowitego poboru taśmy i zostaw około 20–30% zapasu. Przykładowo taśma o mocy 10 W/m i długości 5 m pobiera 50 W, więc zasilacz 24 V powinien mieć moc co najmniej 60 W. Sprawdź też szerokość paska, ponieważ złączki zaciskowe są przeznaczone dla konkretnych wymiarów.

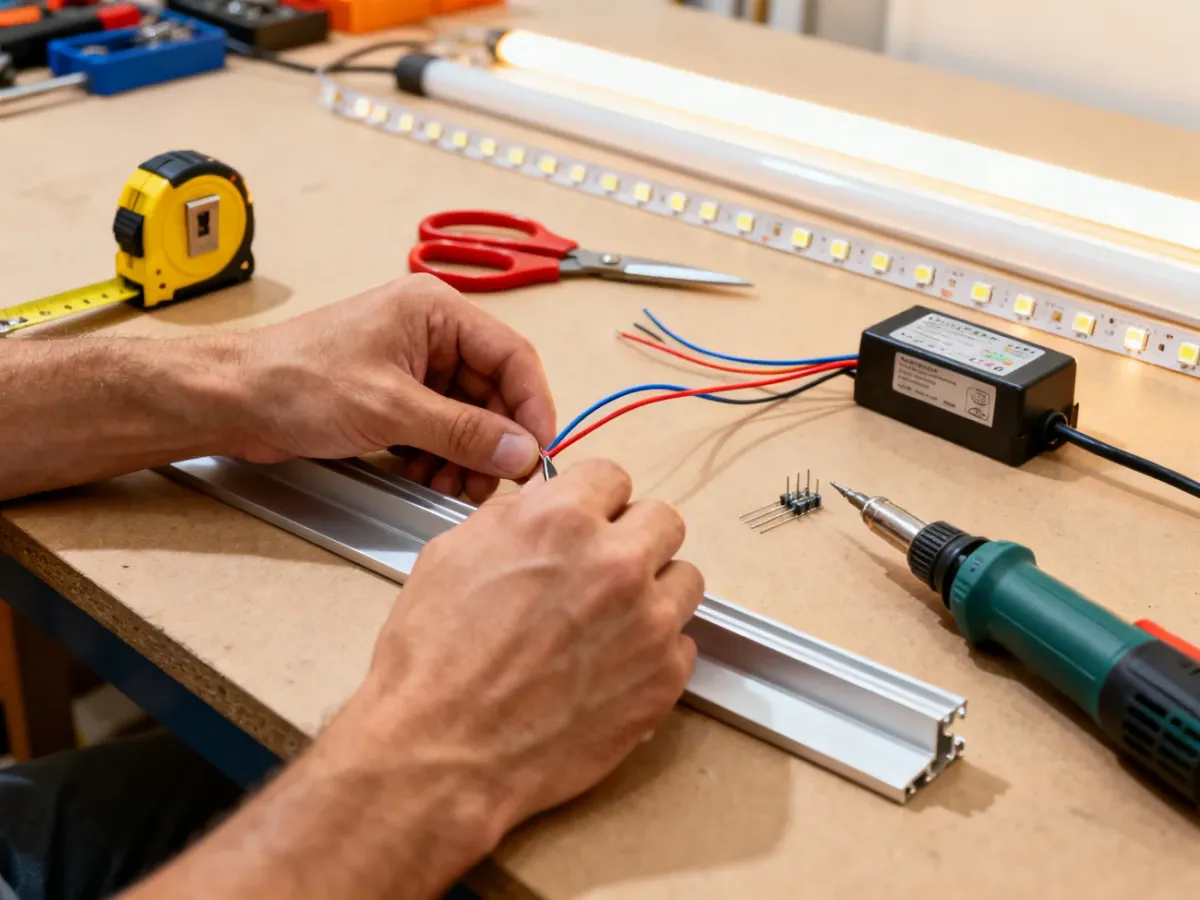

Do podstawowego montażu potrzebujesz następujących narzędzi i elementów:

• Nożyczki lub ostry nóż do cięcia w wyznaczonym miejscu.
• Lutownica i spoiwo lutownicze albo złączki zaciskowe.
• Przewody o przekroju dopasowanym do długości i mocy instalacji.
• Odtłuszczacz, czystą ściereczkę oraz profil aluminiowy.
• Zasilacz LED 12 V lub 24 V, a przy taśmie RGB także sterownik RGB/RGBW.

Podstawowe różnice między systemami przedstawia tabela:

Jak podłączyć taśmę LED krok po kroku?

Przed rozpoczęciem pracy odłącz zasilanie. Testowanie wykonuj na przygotowanej instalacji, ale końcowe cięcie, lutowanie i wkładanie taśmy do złączek zawsze przeprowadzaj bez napięcia.

1. Zmierz odcinek. Zaplanuj trasę taśmy i miejsce na zasilacz. Przy dłuższych instalacjach zaprojektuj kilka punktów zasilania zamiast prowadzić cały pasek szeregowo od jednego końca.
2. Przytnij taśmę. Znajdź linię cięcia oznaczoną symbolem nożyczek lub poprzeczną kreską. Przetnij pasek dokładnie w tym miejscu. Odstęp między punktami zależy od modelu, dlatego nie kieruj się wyłącznie liczbą diod.
3. Przygotuj końcówkę. W przypadku taśmy w silikonie usuń osłonę tylko z obszaru styków. Końcówka powinna być równa i czysta, aby pola miedziane dobrze połączyły się ze złączką albo przewodem.
4. Połącz odcinki. Lutowanie daje trwałe połączenie, ale wymaga ostrożności i zachowania przerw na ostygnięcie spoiwa. Złączka zaciskowa pozwala połączyć taśmę bez lutownicy. Wsuń pasek zgodnie z oznaczeniami, dopasuj styki i zamknij zatrzask.
5. Zachowaj polaryzację. Połącz „+” z „+” oraz „–” z „–”. W taśmach RGB lub RGBW dopasuj także oznaczenia kanałów, takie jak R, G, B, WW i CW.
6. Podłącz sterowanie. Jeśli używasz ściemniacza albo sterownika RGB/RGBW, umieść go między zasilaczem a taśmą i sprawdź jego dopuszczalne napięcie oraz obciążenie.
7. Podłącz zasilacz do taśmy. Wyjście DC zasilacza połącz z taśmą, a wejście zasilacza z siecią 230 V zgodnie z oznaczeniami zacisków i instrukcją urządzenia.
8. Przymocuj taśmę. Oczyść i odtłuść podłoże, a następnie umieść pasek w profilu aluminiowym. Nie przyklejaj mocnej taśmy bezpośrednio do powierzchni, która nie odprowadza ciepła.
9. Wykonaj test. Włącz zasilanie i sprawdź, czy diody świecą równomiernie na całej długości. Dopiero wtedy zamknij profil i wykonaj finalne mocowanie.

Jak połączyć taśmę bez lutowania?

Do szybkiego montażu użyj złączki dopasowanej do szerokości i typu taśmy. Kolejność pracy wygląda następująco:

1. Odłącz zasilanie i równo przytnij taśmę w oznaczonym miejscu.
2. Oczyść pola miedziane, a z taśmy zabezpieczonej silikonem usuń fragment powłoki przy stykach.
3. Wsuń koniec paska do złączki, dopasowując „+” i „–” do odpowiednich oznaczeń.
4. Zamknij zatrzask, podłącz przewód zasilający i sprawdź połączenie przed przyklejeniem taśmy.

Jak ograniczyć spadki napięcia i przegrzewanie?

Spadek napięcia rośnie wraz z długością odcinka. Dlatego koniec długiej taśmy zasilanej tylko z jednej strony może świecić słabiej niż początek. W instalacjach dłuższych niż typowy odcinek producenta zastosuj zasilanie z dwóch stron, doprowadzenie przewodów w środku albo kilka równoległych odcinków podłączonych do zasilacza.

Nie łącz wielu metrów taśmy w jeden długi łańcuch bez sprawdzenia zaleceń producenta. Dla orientacji taśmy 12 V często zasila się z jednej strony na odcinkach do około 5 m, a taśmy 24 V do około 10 m, lecz rzeczywista granica zależy od mocy taśmy, przekroju przewodów i konstrukcji konkretnego modelu.

Profil aluminiowy działa jak radiator, czyli odprowadza ciepło z diod i podłoża. Pomaga też utrzymać prosty przebieg światła oraz chroni pasek przed przypadkowym uszkodzeniem. W pomieszczeniach wilgotnych zastosuj taśmę o klasie szczelności przewidzianej do takich warunków, a miejsca cięcia i łączenia ponownie zabezpiecz.

Najczęstsze błędy montażowe to:

• Podłączenie taśmy 12 V lub 24 V bezpośrednio do sieci 230 V.
• Odwrócenie biegunów albo pomylenie kanałów w taśmie RGB.
• Cięcie poza oznaczoną linią, co może przerwać obwód segmentu.
• Zasilanie zbyt długiego odcinka tylko z jednego końca.
• Przyklejenie taśmy do podłoża, które nie odprowadza ciepła.
• Użycie złączki o niewłaściwej szerokości lub dla innego typu taśmy.

Ostrzeżenie dotyczące 230 V

Taśma LED 230 V pracuje przy napięciu sieciowym, które grozi porażeniem. Nie traktuj jej jak taśmy niskonapięciowej. Użyj kompletnego, dedykowanego stabilizatora, zaślepek i elementów izolacyjnych. Prace przy stałym podłączeniu do instalacji budynku zleć elektrykowi. Nigdy nie wykonuj cięcia, łączenia ani poprawiania przewodów przy podłączonej wtyczce.

Czy instalacja jest gotowa?

Przed podłączeniem do gniazdka sprawdź wszystkie punkty instalacji:

• Taśma i zasilacz mają zgodne napięcie wyjściowe.
• Polaryzacja „+” i „–” została zachowana na każdym połączeniu.
• Miejsce cięcia znajduje się dokładnie na oznaczonej linii.
• Styki są zamknięte, zaizolowane i zabezpieczone przed wilgocią.
• Taśma została przetestowana przed przyklejeniem i świeci równomiernie.
• Zasilacz, sterownik i przewody mają wystarczający zapas obciążenia.

Najbezpieczniejszy schemat dla taśmy 12 V lub 24 V to: instalacja 230 V, zasilacz LED, ewentualny sterownik, a następnie taśma z prawidłowo połączonymi biegunami. Przy długich odcinkach rozdziel zasilanie na kilka punktów i zamontuj pasek w profilu aluminiowym.
