Podlicznik 3-fazowy służy do pomiaru energii zużywanej przez wydzielony obwód, na przykład lokal, garaż, warsztat albo pompę ciepła. Jego podłączenie wymaga odłączenia zasilania, sprawdzenia braku napięcia i zgodności ze schematem konkretnego modelu. Prace przy rozdzielnicy powinien wykonać elektryk z odpowiednimi uprawnieniami SEP.
Jak przygotować się do montażu?
Najpierw sprawdź, czy licznik pasuje do instalacji. Zweryfikuj napięcie robocze, maksymalny prąd, sposób pomiaru, liczbę zajmowanych modułów oraz możliwość montażu na szynie DIN 35 mm. Przykładowe urządzenie o parametrach 10(100) A i 3×230/400 V nie będzie właściwym wyborem dla każdej instalacji.
Potrzebne mogą być następujące narzędzia i elementy:
- Śrubokręty izolowane przeznaczone do prac elektrycznych.
- Miernik napięcia lub dwubiegunowy tester napięcia.
- Klucz dynamometryczny do dokręcenia zacisków zgodnie z instrukcją urządzenia.
- Szczypce do ściągania izolacji oraz przewody o przekroju dobranym do obciążenia.
- Odpowiednie zabezpieczenia, oznaczniki przewodów i elementy rozdzielnicy.
Samo przełączenie wyłącznika nie wystarcza. Zasilanie trzeba odłączyć, zabezpieczyć przed przypadkowym załączeniem, a następnie sprawdzić miernikiem brak napięcia w miejscu pracy. Nie wolno wykonywać takich czynności bez wiedzy i uprawnień wymaganych do pracy przy instalacjach elektrycznych.
Oznaczenia przewodów i rodzaje pomiaru
W instalacji trójfazowej licznik rozpoznaje trzy przewody fazowe oraz przewód neutralny. Przewód ochronny PE służy do ochrony przeciwporażeniowej i nie zastępuje przewodu neutralnego. Oznaczenia kolorystyczne należy traktować jako wskazówkę, a nie jako jedyną podstawę identyfikacji przewodu. Zgodność trzeba potwierdzić pomiarem i dokumentacją instalacji.
| Przewód | Oznaczenie | Typowy kolor izolacji |
|---|---|---|
| Pierwsza faza | L1 | brązowy |
| Druga faza | L2 | czarny |
| Trzecia faza | L3 | szary |
| Neutralny | N | niebieski |
| Ochronny | PE | zielono-żółty |
Powyższe oznaczenia wynikają z zasad opisanych w PN-HD 308 S2:2007. W starszych lub zmienianych instalacjach kolory mogą nie odpowiadać obecnemu układowi, dlatego decydujące są pomiary i oznaczenia w rozdzielnicy.
W pomiarze bezpośrednim prąd obciążenia przepływa przez zaciski licznika. Taki wariant stosuje się w instalacjach, których parametry mieszczą się w zakresie urządzenia, na przykład do 100 A, jeśli producent dopuszcza taką wartość. Pomiar półpośredni wykorzystuje przekładniki prądowe. Stosuje się go przy większych prądach, a sposób prowadzenia przewodów i oznaczenia zacisków przekładników, takich jak P1, P2, S1 i S2, musi dokładnie odpowiadać dokumentacji.
Jak podłączyć podlicznik 3-fazowy krok po kroku?
Nie należy tworzyć uniwersalnego schematu na podstawie samego wyglądu obudowy. Rozmieszczenie zacisków wejściowych i wyjściowych różni się między modelami. Instrukcja producenta jest nadrzędna, szczególnie w przypadku licznika przekładnikowego.
- Odłącz zasilanie – wyłącz właściwe zabezpieczenie, zabezpiecz je przed przypadkowym załączeniem i sprawdź miernikiem brak napięcia między fazami oraz między każdą fazą a N.
- Przygotuj rozdzielnicę – sprawdź stan przewodów, miejsce na urządzenie, zabezpieczenia obwodu i możliwość prawidłowego poprowadzenia przewodów bez naprężeń.

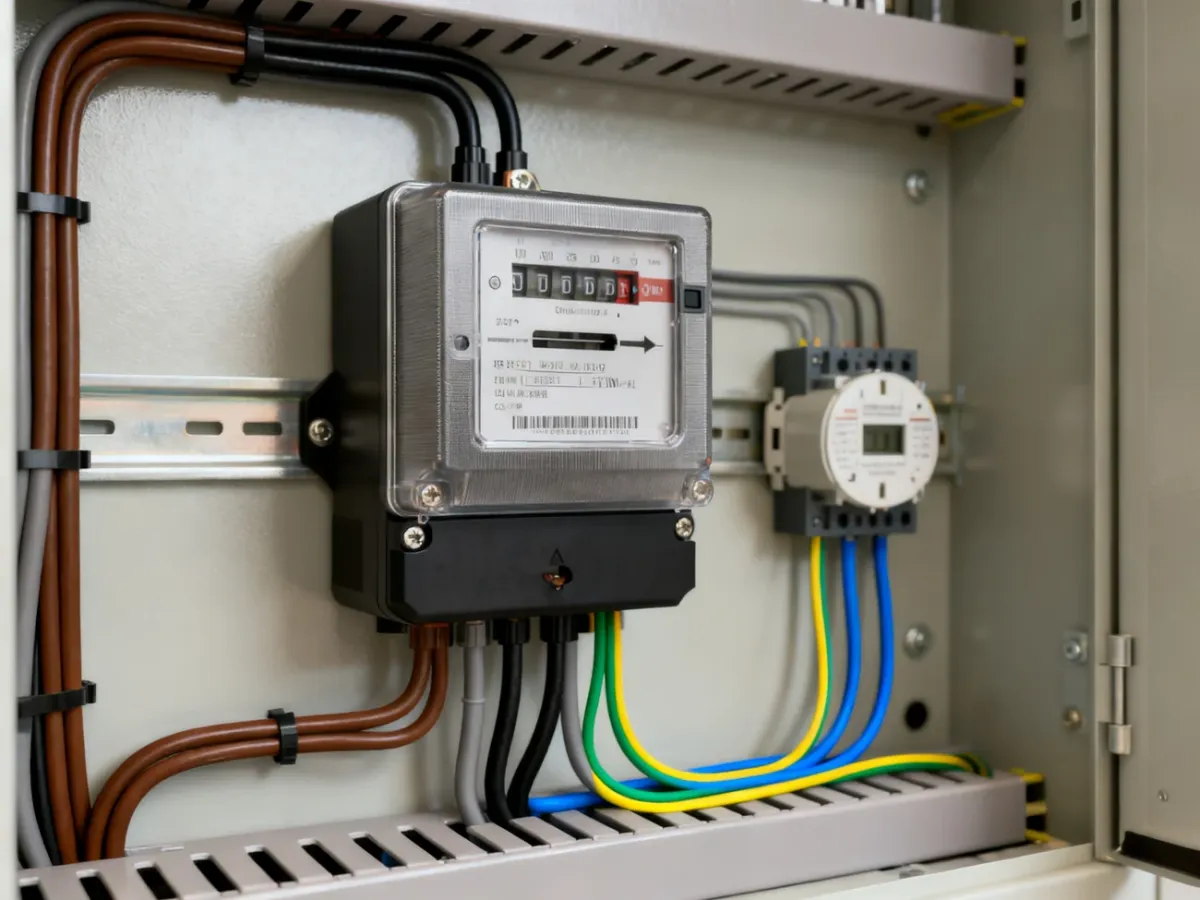

- Zamontuj licznik – osadź go na szynie DIN 35 mm i pozostaw dostęp do zacisków oraz wyświetlacza. Urządzenie powinno być zamontowane zgodnie z pozycją wskazaną przez producenta.
- Podłącz tory prądowe – przewody L1, L2, L3 i N wprowadź do zacisków wskazanych na schemacie producenta, rozróżniając stronę zasilania i stronę odbioru.
- Podłącz przewód ochronny – PE poprowadź zgodnie z układem ochronnym rozdzielnicy. Nie podłączaj go do zacisku N licznika, jeśli dokumentacja urządzenia nie przewiduje takiego rozwiązania.
- Dokręć zaciski – zastosuj moment podany w dokumentacji. Zbyt słabe dokręcenie może powodować grzanie i iskrzenie, a zbyt mocne może uszkodzić zacisk lub przewód.
- Podłącz funkcje dodatkowe – wyjście impulsowe można połączyć z systemem monitoringu, jeśli licznik i urządzenie odbiorcze mają zgodne parametry. Nie jest ono potrzebne do podstawowego pomiaru energii.
- Wykonaj pomiary i uruchom układ – po kontroli połączeń osoba uprawniona sprawdza napięcia, kolejność faz i działanie licznika bez obciążenia oraz podczas pracy odbiorników.
Na co uważać przed uruchomieniem?
Najczęstsze problemy wynikają z pośpiechu, podłączenia „na pamięć” albo pominięcia kontroli instalacji. Szczególną uwagę zwróć na następujące błędy:
- Luźne lub nierówno dokręcone zaciski, które mogą się nagrzewać podczas pracy.
- Pomylenie faz L1, L2 i L3 albo odwrócenie strony zasilania i odbioru.
- Podłączenie przewodu neutralnego do niewłaściwego zacisku.
- Brak ciągłości przewodu ochronnego lub nieprawidłowe wykonanie połączeń ochronnych.
- Zastosowanie licznika, przewodów albo zabezpieczeń niedobranych do prądu obciążenia.
Przed podaniem napięcia wykonaj końcową kontrolę:
- Sprawdź zgodność każdego przewodu z oznaczeniem zacisku w instrukcji.
- Potwierdź dokręcenie zacisków właściwym momentem.
- Sprawdź brak napięcia przed dotknięciem przewodów i zamknięciem obudowy.
- Zweryfikuj napięcia międzyfazowe oraz napięcia fazowe względem N.
- Porównaj wskazania licznika z rzeczywistą pracą odbiornika podczas testu pod obciążeniem.
Jeżeli układ wykorzystuje przekładniki prądowe, nie uruchamiaj go bez sprawdzenia ich kierunku, zacisków i sposobu podłączenia. Wątpliwości dotyczące schematu, zabezpieczeń lub pomiarów są sygnałem do przerwania pracy i wezwania elektryka z uprawnieniami SEP.
