Podlicznik prądu montuje się za licznikiem głównym, przed obwodem, którego zużycie ma mierzyć. Służy on do kontroli i rozliczeń wewnętrznych, a nie do rozliczeń z operatorem energii. Podłączenie w rozdzielnicy powinien wykonać elektryk z uprawnieniami SEP, po odłączeniu zasilania i zgodnie ze schematem konkretnego modelu.
Jaki podlicznik prądu wybrać?
Wybór zależy od obwodu, który ma być mierzony, a nie od tego, czy urządzenie montujesz w domu jednorodzinnym, mieszkaniu czy garażu. Dla obwodu jednofazowego 230 V stosuje się licznik jednofazowy. Gdy mierzony obwód korzysta z trzech faz i napięcia 400 V, potrzebny jest licznik trójfazowy.
| Typ | Zastosowanie | Zalety | Ograniczenia |
|---|---|---|---|
| Jednofazowy | Pokój, mały lokal, pojedynczy obwód 230 V | Niższa cena i prostszy montaż | Nie mierzy prawidłowo obwodu trójfazowego |
| Trójfazowy | Garaż, warsztat, pompa ciepła lub obwód 400 V | Pomiar wszystkich faz i większych obciążeń | Wyższa cena i większa zajętość miejsca w rozdzielnicy |
| Z legalizacją lub oznaczeniem MID | Rozliczenia z najemcą albo innym użytkownikiem | Większa wiarygodność wskazań | Zwykle wyższy koszt zakupu |
Jeżeli podlicznik ma służyć wyłącznie do obserwowania zużycia, podstawowy model na szynę DIN może wystarczyć. Przy rozliczeniach finansowych z najemcą lepiej wybrać urządzenie przeznaczone do zastosowań pomiarowych i zachować jego dokumentację. Funkcje takie jak Wi-Fi, Modbus lub M-Bus są przydatne przy zdalnym odczycie, ale nie są konieczne w każdej instalacji.
Co przygotować przed montażem?
Przed przyjazdem elektryka trzeba ustalić, jaki fragment instalacji będzie mierzony, i sprawdzić, czy w rozdzielnicy jest miejsce na urządzenie. Podlicznik najczęściej montuje się na szynie DIN, w suchym i łatwo dostępnym miejscu. Przygotuj następujące elementy:
- Podlicznik dobrany do instalacji – jednofazowy dla obwodu 230 V albo trójfazowy dla obwodu 400 V.
- Miejsce na szynie DIN – z przestrzenią potrzebną także na przewody i ewentualne zabezpieczenia.
- Dokumentację producenta – schemat zacisków może różnić się między modelami.
- Narzędzia elektryczne – między innymi izolowane wkrętaki, miernik i narzędzia do przygotowania przewodów.
Przed rozpoczęciem pracy trzeba wyłączyć zasilanie odpowiedniego obwodu, a w razie prac w rozdzielnicy również główne zasilanie instalacji, zgodnie z oceną elektryka. Samo opuszczenie wyłącznika nie wystarcza. Specjalista powinien potwierdzić brak napięcia miernikiem.
Jak podłączyć podlicznik prądu krok po kroku?
Poniższy opis przedstawia kolejność czynności, ale nie zastępuje schematu konkretnego urządzenia ani pomiarów ochronnych. Połączenia w rozdzielnicy wykonuje elektryk z uprawnieniami SEP.
- Ustal mierzony obwód – podlicznik musi obejmować tylko tę część instalacji, której zużycie chcesz kontrolować, na przykład piętro, garaż albo pompę ciepła.
- Sprawdź miejsce montażu – urządzenie powinno znaleźć się w rozdzielnicy za licznikiem głównym i przed zabezpieczeniami lub obwodem odbiorczym, który ma być monitorowany.
- Odłącz zasilanie i potwierdź brak napięcia – przed dotknięciem przewodów elektryk wyłącza właściwe zabezpieczenia i wykonuje pomiar kontrolny.

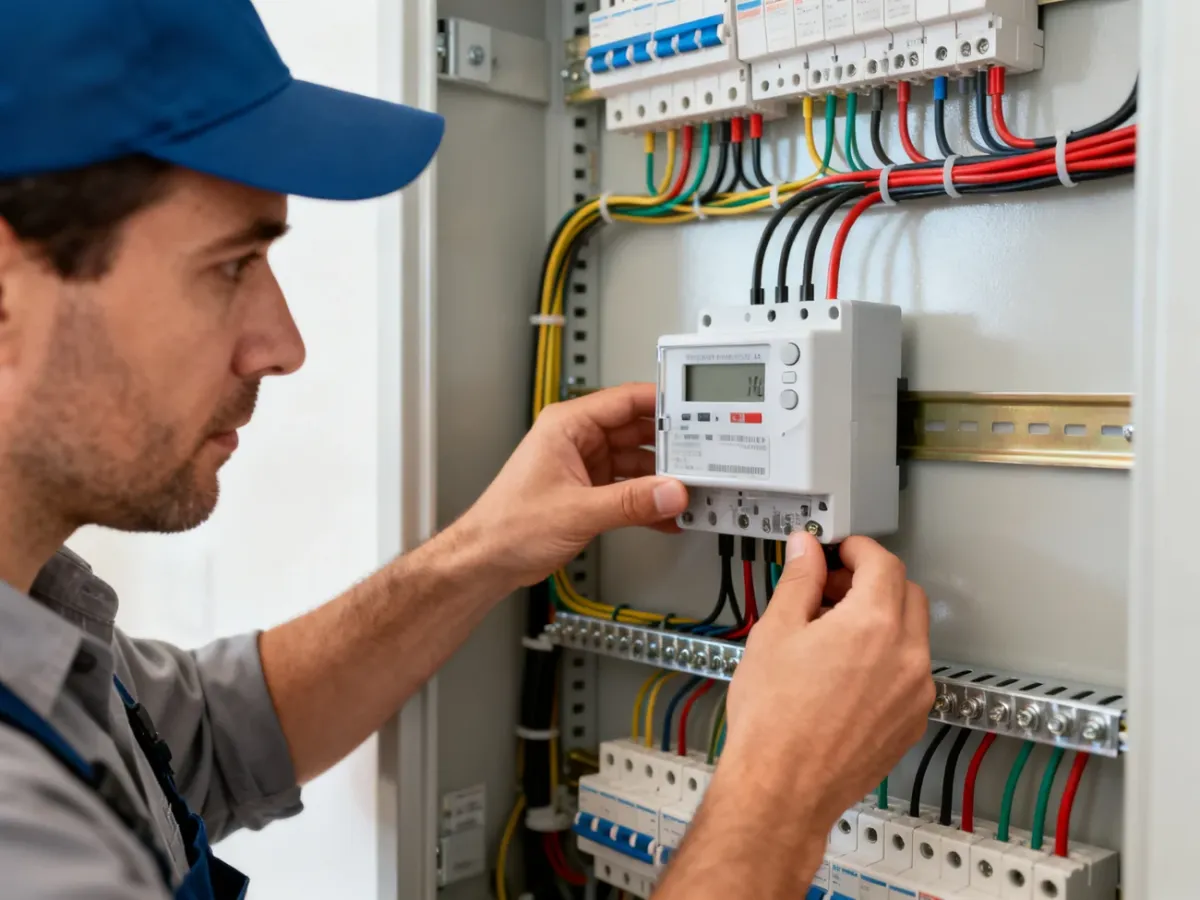

- Zamontuj licznik na szynie DIN – urządzenie trzeba osadzić stabilnie, z zachowaniem miejsca na prawidłowe prowadzenie przewodów i dostęp do zacisków.
- Podłącz stronę zasilającą – zacisk oznaczony L-IN otrzymuje przewód fazowy doprowadzony od strony licznika głównego. W modelu trójfazowym analogicznie stosuje się zaciski L1-IN, L2-IN i L3-IN.
- Podłącz stronę odbiorczą – zacisk L-OUT prowadzi do obwodu, którego zużycie ma być mierzone. W wersji trójfazowej przewody trafiają odpowiednio do L1-OUT, L2-OUT i L3-OUT.
- Podłącz przewód neutralny – zacisk N należy podłączyć zgodnie ze schematem producenta i układem sieci. Nie wolno zakładać, że sposób prowadzenia przewodu N jest identyczny w każdym modelu i instalacji.
- Sprawdź połączenia i uruchom instalację – przed włączeniem zasilania elektryk kontroluje oznaczenia, dokręcenie zacisków, kolejność faz oraz zabezpieczenia. Po uruchomieniu sprawdza działanie wyświetlacza i poprawność naliczania energii.
W liczniku jednofazowym najważniejsza zasada jest prosta: przewód fazowy od strony zasilania trafia na L-IN, a przewód fazowy wychodzący do mierzonego obwodu na L-OUT. W liczniku trójfazowym trzeba zachować zgodność faz L1, L2 i L3. Dokładne rozmieszczenie zacisków zawsze należy odczytać z instrukcji urządzenia.
Czego nie wolno robić?
Nie wolno montować podlicznika w sposób naruszający plombowany układ pomiarowy operatora. Podlicznik instalowany do celów wewnętrznych powinien znajdować się za licznikiem głównym. Licznik główny i elementy pozostające pod nadzorem operatora systemu dystrybucyjnego (OSD) nie mogą być samodzielnie rozplombowywane ani przerabiane.
Najczęstsze błędy i ich skutki to:
- dotknięcie przewodu pod napięciem, które może doprowadzić do porażenia,
- luźny zacisk powodujący grzanie, iskrzenie i zagrożenie pożarowe,
- pomiar niewłaściwego obwodu, przez co odczyt nie odpowiada zużyciu danego lokalu lub urządzenia,
- zastosowanie licznika jednofazowego w obwodzie trójfazowym albo pominięcie wymagań producenta.
W typowej instalacji wewnętrzny podlicznik nie wymaga zgłoszenia do OSD, jeżeli jest zamontowany za licznikiem głównym i nie ingeruje w układ pomiarowo-rozliczeniowy. Inaczej może być przy przebudowie przyłącza, zmianie mocy, przeniesieniu licznika głównego albo pracach w części wspólnej budynku. W takich przypadkach przed rozpoczęciem prac trzeba skontaktować się z operatorem lub zarządcą nieruchomości.
Jak rozliczać zużycie po montażu?
Po uruchomieniu zapisz stan początkowy podlicznika, datę odczytu i oznaczenie mierzonego obwodu. Przy wynajmie te informacje powinny znaleźć się w protokole lub aneksie do umowy. Warto też jasno określić, czy rozliczana jest wyłącznie energia czynna, czy również przypadająca na użytkownika część opłat stałych i dystrybucyjnych z faktury głównej.
Sam podlicznik nie jest licznikiem operatora i nie tworzy osobnego punktu poboru energii. Jeżeli dwa lokale mają działać całkowicie niezależnie, formalnym rozwiązaniem może być rozdzielenie instalacji i osobny układ pomiarowy, a nie zwykły podlicznik.
Koszt zależy od urządzenia i zakresu prac. Sam podlicznik może kosztować od kilkudziesięciu do kilkuset złotych. Przy konieczności przebudowy rozdzielnicy, dodania zabezpieczeń lub wykonania nowego obwodu całkowity wydatek może wynieść około 700–1500 zł lub więcej. Przed zakupem warto uzyskać wycenę elektryka i sprawdzić, czy wybrany model odpowiada celowi pomiaru.
Najbezpieczniejszy schemat postępowania jest prosty: określ mierzony obwód, dobierz licznik do jego fazowości, nie ingeruj w plombowany układ operatora i zleć podłączenie elektrykowi z uprawnieniami SEP. Po montażu zachowaj protokół, dokumentację urządzenia i stan początkowy odczytu.
Artykuł dotyczy ogólnych zasad instalacji podlicznika. Prace przy rozdzielnicy i obwodach elektrycznych powinien wykonywać wykwalifikowany elektryk, zgodnie z dokumentacją urządzenia i wymaganiami obowiązującymi dla danej instalacji.
