Podłączenie przełącznika lewo-prawo 3-fazowego typu L-0-P polega na takim przełączeniu styków, aby zamienić miejscami dwie fazy zasilające silnik, na przykład L1 i L2. Nie istnieje jednak jeden uniwersalny układ zacisków. Przed montażem trzeba odczytać schemat konkretnego modelu, a prace przy instalacji 3-fazowej powinien wykonywać elektryk z odpowiednimi uprawnieniami SEP.
Jak działa przełącznik lewo-prawo?

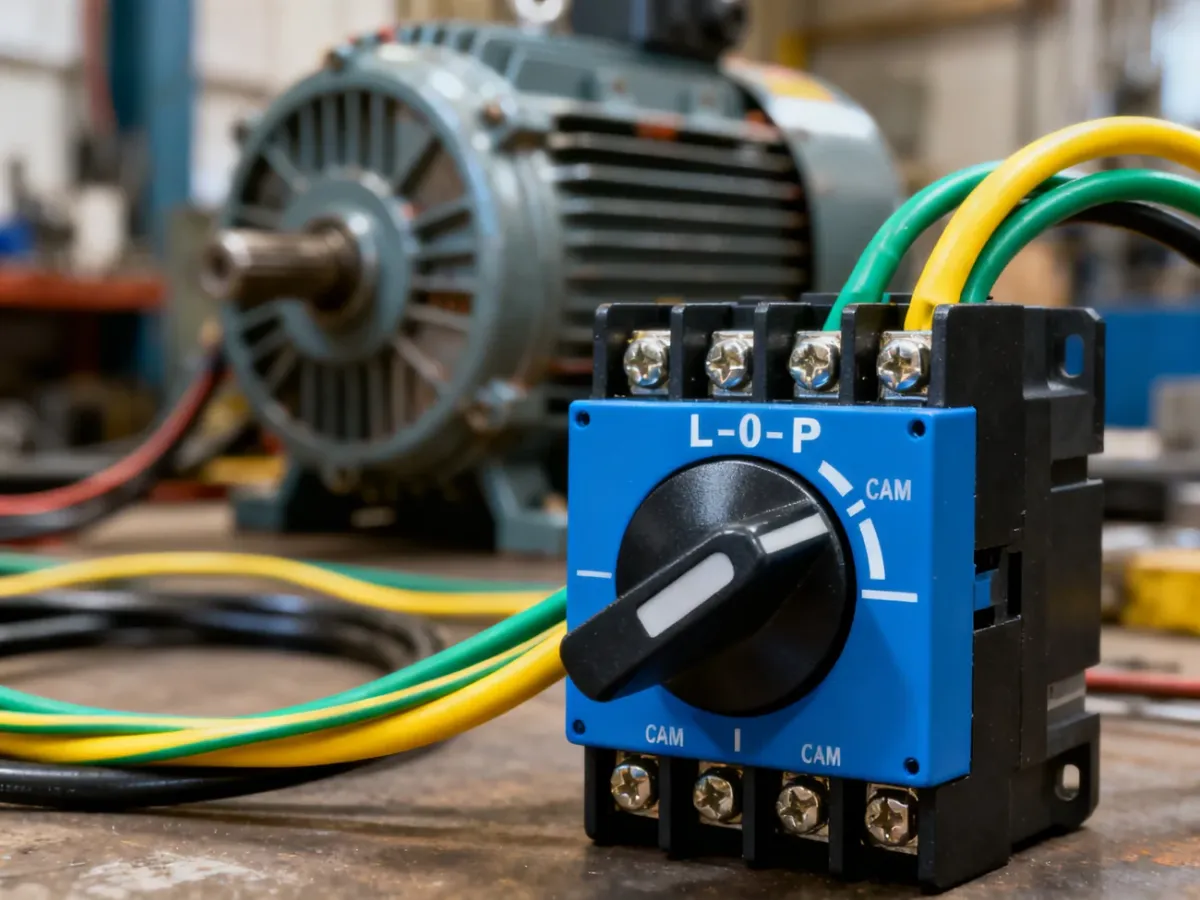

Łącznik krzywkowy L-0-P mechanicznie otwiera i zamyka określone styki w zależności od położenia pokrętła. Pozycja „0” odłącza obwód, natomiast pozycje „L” i „P” zasilają silnik w dwóch różnych układach faz.
W silniku trójfazowym zmiana kolejności dwóch faz zmienia kierunek wirowania pola magnetycznego, a tym samym kierunek obrotów. W typowym rozwiązaniu faza L3 pozostaje na tym samym torze, a L1 i L2 są zamieniane miejscami. To właśnie realizuje funkcję lewo-prawo.
Nie należy traktować oznaczeń zacisków jako uniwersalnych. W jednym przełączniku wejścia mogą być opisane jako L1, L2 i L3, a wyjścia jako U, V i W. Inny producent może zastosować numerację styków, na przykład 1–2, 3–4 i 5–6. O sposobie połączenia decyduje schemat nadrukowany na obudowie lub dołączony do dokumentacji.
Co przygotować przed montażem?
Do identyfikacji i wykonania połączeń potrzebne są przede wszystkim:
- schemat konkretnego przełącznika L-0-P oraz dokumentacja silnika,
- dwubiegunowy wskaźnik napięcia lub miernik przeznaczony do pracy przy instalacjach elektrycznych,
- izolowane narzędzia dopasowane do zacisków,
- przewody, końcówki i zabezpieczenia dobrane do prądu znamionowego obwodu.
Prąd znamionowy łącznika, na przykład 16 A, 25 A lub 40 A, nie może być dobierany wyłącznie na podstawie mocy silnika. Trzeba uwzględnić prąd znamionowy, prąd rozruchowy, kategorię pracy łącznika oraz warunki zabudowy. Obudowa o stopniu ochrony IP44, IP55 lub IP65 ma znaczenie dla miejsca montażu, ale nie zastępuje właściwego zabezpieczenia obwodu.
Jak podłączyć przełącznik lewo-prawo 3-fazowy?
Poniższa procedura opisuje kolejność pracy, a nie uniwersalny schemat zacisków. Przed rozpoczęciem sprawdź dokumentację właściwego modelu.
- Odłącz zasilanie. Wyłącz zabezpieczenie obwodu, zabezpiecz je przed przypadkowym załączeniem i sprawdź miernikiem brak napięcia między przewodami oraz względem przewodu ochronnego. Samo ustawienie pokrętła w pozycji „0” nie zapewnia bezpiecznego odłączenia.
- Zidentyfikuj wszystkie zaciski. Odczytaj oznaczenia na obudowie i porównaj je ze schematem producenta. Jeśli przełącznik nie ma schematu, nie podłączaj go „na wyczucie”. Trzeba znaleźć dokumentację do danego modelu albo zlecić identyfikację elektrykowi.
- Rozdziel stronę zasilania i stronę silnika. Zaciski wejściowe są zwykle przypisane do faz L1, L2 i L3, a zaciski wyjściowe do uzwojeń silnika oznaczonych U, V i W. W konkretnym aparacie oznaczenia mogą być inne.
- Podłącz przewody zgodnie ze schematem. Przewody fazowe zasilania podłącz do wskazanych zacisków wejściowych. Przewody prowadzące do silnika podłącz do zacisków wyjściowych. Przewód ochronny PE prowadzi się do zacisku ochronnego silnika i obudowy, jeśli konstrukcja przełącznika go przewiduje, a nie przez styki robocze.
- Sprawdź funkcję zamiany faz. W pozycji „L” i „P” styki powinny tworzyć dwa układy zasilania przewidziane przez producenta. Pomiar ciągłości wykonuj wyłącznie przy całkowicie odłączonym zasilaniu, zgodnie ze schematem przełącznika.
- Dokręć zaciski i zamknij obudowę. Przewód nie może wysuwać się z zacisku, a izolacja nie powinna znajdować się w miejscu przeznaczonym na żyłę roboczą. Moment dokręcania należy stosować zgodnie z dokumentacją, jeśli producent go podaje.
- Wykonaj pierwszy test. Po sprawdzeniu połączeń uruchom silnik na krótko, bez obciążenia, jeśli pozwalają na to warunki pracy. Jeżeli kierunek jest odwrotny od oczekiwanego, odłącz zasilanie i skoryguj połączenie zgodnie ze schematem. Nie zmieniaj przewodów pod napięciem.
Przykładowe oznaczenia mają następujące znaczenie, ale ich rozmieszczenie na przełączniku zawsze trzeba potwierdzić w dokumentacji:
| Oznaczenie | Funkcja | Uwagi |
|---|---|---|
| L1, L2, L3 | Wejście zasilania | Trzy fazy doprowadzone do przełącznika |
| U, V, W | Wyjście na silnik | Przewody prowadzone do zacisków silnika |
| PE | Ochrona przeciwporażeniowa | Nie jest stykiem przełączanym przez funkcję lewo-prawo |
| 0 | Odłączenie obwodu | Pozycja środkowa w układzie L-0-P |
Co sprawdzić przed pierwszym uruchomieniem?
Przed podaniem napięcia wykonaj pełną kontrolę połączeń:
- wszystkie śruby zacisków są dokręcone, a przewody nie mają luzu,
- izolacja przewodów jest nieuszkodzona i nie została przycięta w zacisku,
- schemat połączeń odpowiada dokładnie modelowi przełącznika,
- pomiar ciągłości wykonano przy odłączonym zasilaniu, jeśli było to potrzebne,
- przewód ochronny PE jest podłączony prawidłowo,
- silnik ma właściwe połączenie uzwojeń i zabezpieczenie przeciążeniowe,
- pierwszy test zostanie wykonany bez zbędnego obciążenia.
Błędne połączenie może spowodować zwarcie, zadziałanie zabezpieczeń, uszkodzenie styków albo przegrzewanie silnika. Jeśli nie masz doświadczenia z instalacjami 3-fazowymi, nie znasz układu zacisków lub nie możesz znaleźć schematu, przerwij montaż i zleć go osobie z odpowiednimi kwalifikacjami SEP.
Poprawnie podłączony łącznik L-0-P powinien odłączać silnik w pozycji „0” i zmieniać jego kierunek pracy dopiero po wybraniu właściwego położenia. O trwałości układu decydują zgodność ze schematem producenta, właściwy dobór prądowy oraz okresowa kontrola zacisków i styków.
Prace przy instalacji elektrycznej 3-fazowej mogą być niebezpieczne. Artykuł ma charakter informacyjny i nie zastępuje dokumentacji producenta ani oceny osoby posiadającej wymagane kwalifikacje.
