Przepięciówkę, czyli ogranicznik przepięć SPD, montuje się za rozłącznikiem głównym FR, patrząc od strony zasilania. Taki układ pozwala odłączyć urządzenie podczas przeglądu lub wymiany. Montaż w rozdzielnicy wymaga kwalifikacji elektrycznych, znajomości układu sieci oraz sprawdzenia instrukcji producenta.
Dlaczego kolejność podłączenia ma znaczenie?
Ogranicznik przepięć chroni instalację i podłączone odbiorniki przed krótkotrwałym wzrostem napięcia, na przykład skutkiem wyładowania atmosferycznego lub przepięcia łączeniowego. Nie wystarczy jednak zamontować go w dowolnym miejscu. Skuteczność ochrony zależy od typu SPD, układu sieci, długości przewodów, połączenia z uziemieniem oraz doboru aparatury poprzedzającej.

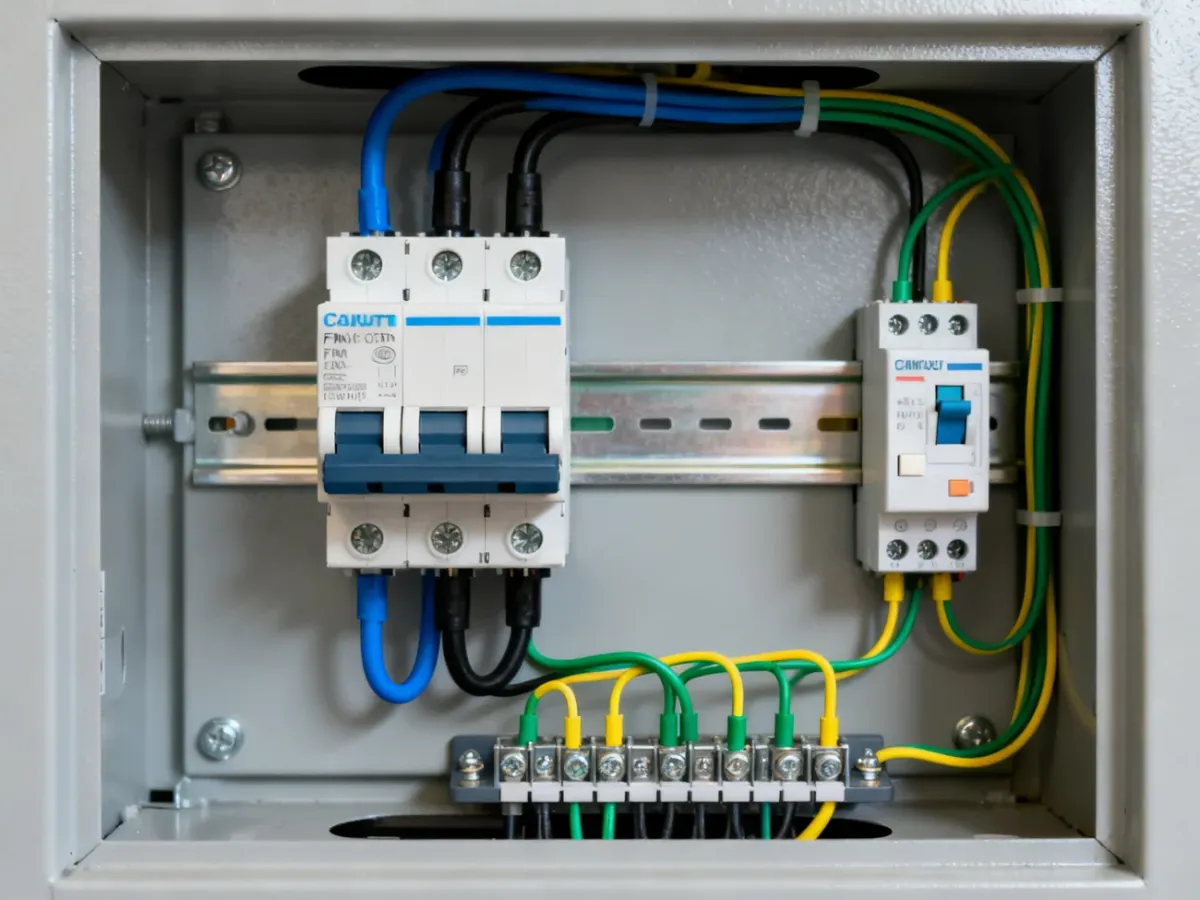

W rozdzielnicy głównej zalecana kolejność, patrząc od strony zasilania, wygląda następująco: rozłącznik główny FR → SPD → dalsze zabezpieczenia i obwody. W zależności od projektu pomiędzy tymi elementami mogą znaleźć się także inne aparaty, ale ogranicznik powinien pozostawać za urządzeniem umożliwiającym odłączenie rozdzielnicy.
Rozłącznik a wyłącznik – jaka jest różnica?
Rozłącznik służy do ręcznego załączania i wyłączania obwodu oraz zapewnienia izolacji podczas prac. Nie wyłącza samoczynnie obwodu przy przeciążeniu lub zwarciu. Taką funkcję mają wyłączniki nadprądowe, różnicowoprądowe albo aparaty wyposażone w odpowiednie wyzwalacze.
To rozróżnienie ma znaczenie przy montażu SPD. Rozłącznik główny FR powinien znajdować się przed ogranicznikiem, aby po jego otwarciu można było bezpiecznie wykonać oględziny lub wymienić moduł. Jednocześnie aparat poprzedzający SPD musi mieć parametry zgodne z warunkami występującymi w danej instalacji.
Szczególną uwagę trzeba zwrócić na napięcie udarowe Uimp. Jeżeli rozłącznik znajduje się przed SPD, musi wytrzymać udar przewidziany dla danego miejsca w instalacji. Dla urządzeń pracujących w IV kategorii przepięciowej często przyjmuje się wartość 6 kV, ale ostateczny dobór należy potwierdzić w dokumentacji aparatu, projekcie i wymaganiach instalacji. Nie każdy rozłącznik o podobnym wyglądzie ma takie same parametry.
SPD przed czy za rozłącznikiem?
Umieszczenie ogranicznika przed FR może zapewnić ochronę w części sytuacji, gdy rozłącznik jest załączony. Problem pojawia się po jego otwarciu. Przy przepięciu pochodzącym od instalacji odgromowej SPD znajdujący się przed rozłącznikiem może odprowadzić impuls do uziemienia, ale odłączona część instalacji za rozłącznikiem nie musi otrzymać ochrony.
Gdy SPD znajduje się za rozłącznikiem, pozostaje po stronie chronionej instalacji. Po otwarciu FR ogranicznik nadal może ograniczyć przepięcie pojawiające się w obwodach budynku, a sam aparat można odłączyć od zasilania sieciowego przed rozpoczęciem prac. Dlatego w typowej rozdzielnicy głównej bezpieczniejszym rozwiązaniem jest montaż SPD za odpowiednio dobranym rozłącznikiem.
| Kryterium | SPD przed rozłącznikiem | SPD za rozłącznikiem |
|---|---|---|
| Bezpieczeństwo podczas serwisu | Ogranicznik pozostaje po stronie zasilania, więc jego odłączenie może wymagać dodatkowych czynności | FR umożliwia odłączenie SPD od zasilania przed przeglądem lub wymianą |
| Ochrona przy otwartym FR | Instalacja za rozłącznikiem może pozostać bez ochrony w określonych scenariuszach | SPD pozostaje po stronie chronionej instalacji |
| Wymagania techniczne | Nie eliminuje konieczności doboru zabezpieczenia i aparatu o właściwym Uimp | Również wymaga właściwego Uimp, przekrojów, dobezpieczenia i krótkich połączeń |
Jak podłączyć przepięciówkę krok po kroku?
Przed rozpoczęciem prac trzeba potwierdzić układ sieci, napięcie robocze, rodzaj SPD oraz sposób ochrony przeciwporażeniowej. W sieci TN-S trójfazowy ogranicznik może wymagać konfiguracji 3×L + 1×N, natomiast w układzie TN-C liczba modułów i sposób przyłączenia są inne. Układy TT i IT wymagają osobnej analizy projektowej.
Do wykonania prac potrzebne są elementy i narzędzia dobrane do konkretnego aparatu:
- ogranicznik SPD właściwego typu i konfiguracji sieciowej,
- rozłącznik główny o odpowiednim napięciu udarowym Uimp,
- przewody o przekroju wskazanym przez projekt i producenta,
- końcówki tulejkowe lub inne zakończenia wymagane przez zaciski,
- miernik oraz narzędzie pozwalające kontrolować moment dokręcania.
- Odłącz zasilanie całej rozdzielnicy i zabezpiecz miejsce pracy przed przypadkowym załączeniem. Brak napięcia potwierdź odpowiednim miernikiem na wszystkich przewodach, na których mogą wystąpić różnice potencjałów.
- Sprawdź oznaczenia aparatu, schemat producenta, typ sieci, liczbę biegunów oraz wymagane zabezpieczenie poprzedzające. Nie opieraj się wyłącznie na wyglądzie modułu.
- Zamocuj SPD na szynie DIN, możliwie blisko miejsca wprowadzenia zasilania i głównej szyny uziemiającej. W typowym układzie powinien znajdować się za rozłącznikiem FR.
- Podłącz przewody fazowe L1, L2 i L3 do właściwych zacisków ogranicznika. Jeżeli aparat ma zacisk N, przyłącz przewód neutralny zgodnie ze schematem dla danego układu sieci.
- Połącz zacisk ochronny SPD z szyną PE lub GSU możliwie krótkim, prostym przewodem. Całkowita długość przewodów przyłączeniowych powinna być minimalna, a dla połączenia PE dąży się do wartości mniejszej niż 0,5 m. Każdy dodatkowy odcinek i załamanie zwiększa indukcyjny spadek napięcia podczas udaru.
- Zastosuj przewody o przekrojach podanych w dokumentacji. Dla SPD Typu 1 wymagania mogą być większe niż dla Typu 2, a połączenie z GSU powinno uwzględniać projekt ochrony odgromowej i zalecenia producenta.
- Dokręć zaciski momentem podanym w instrukcji urządzenia. Zbyt luźne połączenie może się nagrzewać lub zostać poluzowane przez siły elektrodynamiczne podczas przepływu prądu udarowego.
- Wykonaj kontrolę połączeń, załóż osłony i dopiero po zakończeniu wszystkich pomiarów przywróć zasilanie. Po uruchomieniu sprawdź wskaźnik stanu SPD.
W praktyce układ powinien odpowiadać zasadzie: rozłącznik główny, następnie SPD, a dalej aparatura przeznaczona do ochrony obwodów odbiorczych. Połączenia należy wykonać zgodnie ze schematem konkretnego modelu. Nie każdy ogranicznik pozwala na użycie tej samej szyny grzebieniowej, a konfiguracje 4+0 i 3+1 mogą wymagać innego prowadzenia przewodów.
Co sprawdzić przed włączeniem zasilania?
Przed zamknięciem rozdzielnicy wykonaj końcową kontrolę. Powinna obejmować zarówno sam ogranicznik, jak i elementy, od których zależy jego działanie:
- sprawdź moment dokręcenia wszystkich zacisków zgodnie z instrukcją producenta,
- potwierdź zgodność przekrojów przewodów z dokumentacją SPD i projektem instalacji,
- sprawdź ciągłość przewodu PE oraz jego krótkie i proste prowadzenie do szyny PE lub GSU,
- skontroluj, czy wskaźnik stanu ogranicznika pokazuje położenie pracy, zwykle oznaczane kolorem zielonym,
- upewnij się, że nie ma luźnych żył, uszkodzonej izolacji, przypadkowych mostków ani niezaizolowanych części pod napięciem.
Na jakie błędy trzeba uważać?
Nie pracuj przy czynnym obwodzie. Wyłączenie samego wyłącznika w rozdzielnicy nie zawsze oznacza brak napięcia. Zakres prac przy rozdzielnicy i sposób odłączenia zasilania powinien ocenić elektryk posiadający wymagane kwalifikacje.
- Nie montuj SPD przed rozłącznikiem tylko dlatego, że znajduje się bliżej przewodu zasilającego.
- Nie stosuj rozłącznika bez sprawdzenia jego napięcia udarowego Uimp w odniesieniu do kategorii przepięciowej.
- Nie zwiększaj samodzielnie wartości zabezpieczenia poprzedzającego SPD. Dobezpieczenie dobiera się według instrukcji producenta, parametrów instalacji i wymagań ochrony przeciwzwarciowej.
- Nie prowadź przewodu PE długą, zapętloną trasą ani nie zastępuj go przypadkowym połączeniem z szyną neutralną.
- Nie dobieraj liczby modułów bez rozpoznania układu TN-C, TN-S, TN-C-S, TT albo IT.
Podstawą doboru i montażu jest norma PN-HD 60364-5-534, dokumentacja producenta oraz projekt instalacji. Wątpliwości dotyczące typu SPD, Uimp, uziemienia lub dobezpieczenia oznaczają konieczność przerwania prac i konsultacji z osobą uprawnioną. Najważniejsza zasada pozostaje prosta: FR przed SPD, krótkie połączenie z PE lub GSU i parametry dobrane do rzeczywistego układu sieci.
Prace przy rozdzielnicach elektrycznych i instalacjach niskiego napięcia powinny wykonywać osoby posiadające wymagane kwalifikacje. Przed rozpoczęciem prac należy odłączyć zasilanie, potwierdzić brak napięcia i stosować aktualne wymagania norm oraz instrukcję producenta.
