Podłączenie rozdzielacza antenowego polega na doprowadzeniu przewodu od anteny do wejścia IN, a kabli do telewizorów lub tunerów do wyjść OUT. O stabilności odbioru decydują poprawnie zarobione wtyki F oraz właściwe poprowadzenie zasilania wzmacniacza, jeśli instalacja korzysta z funkcji Power Pass.
Czego potrzebujesz do montażu?
Do typowej instalacji przygotuj rozdzielacz z odpowiednią liczbą wyjść, kabel koncentryczny 75 Ω oraz wtyki F dopasowane do średnicy przewodu. Przydadzą się także podstawowe narzędzia:
- Nożyk do kabli lub ostry nóż monterski.
- Klucz płaski dopasowany do nakrętek wtyków F.
- Kabel koncentryczny 75 Ω o długości wystarczającej do każdego odbiornika.
- Wtyki F oraz rozdzielacz antenowy z wejściem IN i wyjściami OUT.
Przed zakupem sprawdź najważniejsze parametry instalacji:
- Liczbę wyjść – powinna odpowiadać liczbie telewizorów, tunerów lub dekoderów.
- Pasmo pracy – dla telewizji naziemnej wystarczy zakres obejmujący pasma DVB-T/T2, a przy telewizji satelitarnej rozdzielacz musi obsługiwać także wyższe częstotliwości.
- Obecność wzmacniacza antenowego – jeśli antena wymaga zasilania, rozdzielacz powinien mieć funkcję Power Pass albo instalacja musi zawierać inne rozwiązanie doprowadzające napięcie do wzmacniacza.
- Rodzaj sygnału – nie każdy model nadaje się jednocześnie do telewizji naziemnej, satelitarnej i kablowej.
Przed rozpoczęciem pracy odłącz zasilacz antenowy od gniazdka. Napięcie podłącz dopiero po sprawdzeniu wszystkich połączeń.
Jak podłączyć rozdzielacz antenowy krok po kroku?
Najpierw przygotuj przewody o odpowiedniej długości. Rozdzielacz najlepiej umieścić w suchym, dostępnym miejscu wewnątrz budynku. Na jego obudowie znajdziesz jedno wejście oznaczone jako IN oraz wyjścia oznaczone jako OUT.
- Odetnij koniec przewodu koncentrycznego prosto, bez zgniatania kabla.
- Zdejmij zewnętrzną izolację na długości odpowiedniej dla wybranego wtyku F. Odwiń oplot na izolację, nie przecinając go i nie pozostawiając luźnych drucików przy żyle głównej.
- Załóż wtyk F tak, aby oplot stykał się z metalowym korpusem złącza, a żyła główna wystawała centralnie z otworu. Żyła nie może dotykać oplotu.
- Dokręć wtyk F ręcznie, a następnie delikatnie kluczem płaskim. Zbyt mocne dokręcenie może uszkodzić złącze lub kabel.
- Podłącz przewód biegnący od anteny, konwertera lub gniazda antenowego do wejścia IN. To właśnie tędy sygnał trafia do rozdzielacza.
- Podłącz przewody prowadzące do telewizorów, tunerów albo dekoderów do gniazd OUT. Każde wyjście jest przeznaczone dla osobnego odbiornika.
- Jeśli instalacja zawiera wzmacniacz antenowy, podłącz zasilacz zgodnie z oznaczeniami na rozdzielaczu i zasilaczu. Sprawdź, czy napięcie może przejść w stronę anteny.
- Włącz zasilanie i sprawdź odbiór na każdym odbiorniku. Jeżeli obraz zanika lub pojawia się pikselizacja, wyłącz zasilacz i ponownie sprawdź wtyki oraz kierunek połączeń.

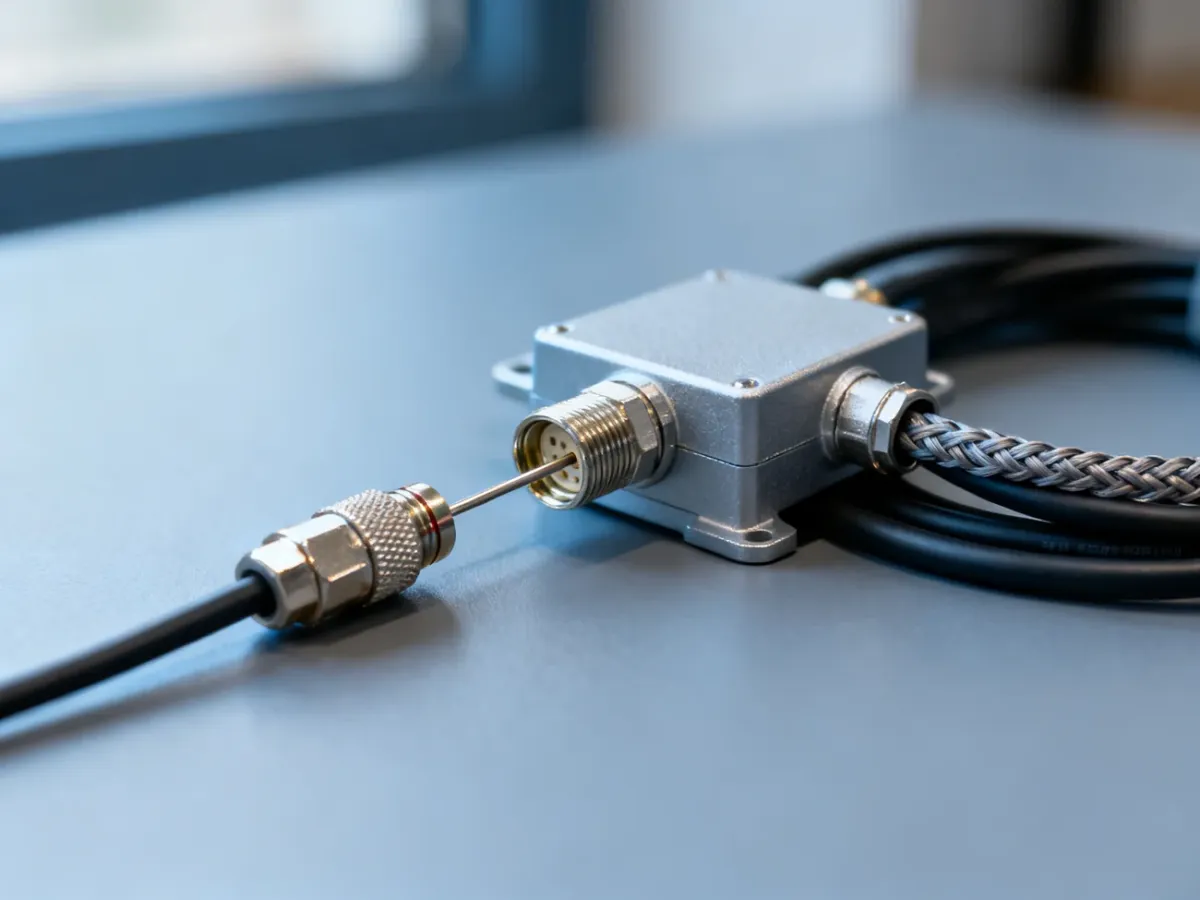

Wtyk F nie wymaga lutowania, ale musi być założony stabilnie. Wystająca żyła powinna być prosta, a oplot nie może dotykać jej końcówki. Takie zwarcie może całkowicie przerwać odbiór sygnału albo wywołać problemy z zasilaniem wzmacniacza.
Rozdzielacz pasywny czy aktywny?
Rozdzielacz pasywny dzieli sygnał bez własnego wzmacniacza. Każde kolejne wyjście oraz dłuższy przewód zwiększają tłumienie, dlatego taki model sprawdza się wtedy, gdy sygnał doprowadzony do instalacji ma wystarczający poziom.
Rozdzielacz aktywny zawiera układ wzmacniający i wymaga zasilania. Może pomóc przy większej liczbie odbiorników, długich przewodach albo słabszym sygnale, ale nie naprawi źle ustawionej anteny ani wadliwego kabla.
| Cecha | Rozdzielacz pasywny | Rozdzielacz aktywny |
|---|---|---|
| Strata sygnału | Występuje i rośnie wraz z liczbą wyjść oraz długością przewodów. | Wzmacniacz może kompensować część strat, zależnie od modelu. |
| Zasilanie | Nie wymaga własnego zasilacza. | Wymaga zasilacza lub zasilania doprowadzonego zgodnie z dokumentacją. |
| Kiedy stosować? | Przy dobrym sygnale i niewielkiej instalacji. | Przy większej liczbie odbiorników, dłuższych przewodach lub słabszym sygnale. |
Na czym polega Power Pass?
Power Pass oznacza możliwość przepuszczenia napięcia stałego przez rozdzielacz w kierunku wzmacniacza antenowego. Dzięki temu jeden zasilacz może zasilać wzmacniacz umieszczony przy antenie, nawet gdy zasilacz znajduje się przy jednym z odbiorników. Dokładny kierunek przepływu napięcia zależy od konstrukcji konkretnego modelu, dlatego trzeba sprawdzić oznaczenia na obudowie.
Nie należy podłączać kilku zasilaczy do tej samej instalacji bez wyraźnego zalecenia producenta. Trzeba też odróżnić zasilanie wzmacniacza antenowego od zasilania samego rozdzielacza aktywnego. Jedno urządzenie może wymagać napięcia doprowadzonego przewodem antenowym, a drugie własnego zasilacza podłączonego do gniazdka.
Co sprawdzić, gdy obraz jest słabej jakości?
Problemy z odbiorem po rozdzieleniu sygnału najczęściej wynikają z połączeń, zbyt dużego tłumienia albo nieprawidłowego zasilania. Sprawdź po kolei:
- Stan kabla koncentrycznego, szczególnie wtedy, gdy jest stary, zagięty lub ma uszkodzoną izolację.
- Każdy wtyk F, zwracając uwagę na zwarcie żyły głównej z oplotem.
- Czy przewód od anteny jest podłączony do IN, a przewody do odbiorników do OUT.
- Czy liczba odbiorników i długość przewodów nie powodują zbyt dużego tłumienia dla rozdzielacza pasywnego.
- Czy zasilacz wzmacniacza jest tylko jeden i czy rozdzielacz przepuszcza napięcie w wymaganym kierunku.
- Czy antena oraz wzmacniacz działają poprawnie przed ponownym podziałem sygnału.
Uwaga: zwarcie żyły głównej z oplotem we wtyku F może uniemożliwić odbiór sygnału, a przy instalacji ze wzmacniaczem powodować problemy z zasilaniem. Jeśli po wymianie wtyków, sprawdzeniu kabli i rozdzielacza obraz nadal zanika, przyczyną może być zbyt słaby sygnał wejściowy lub nieprawidłowo zaprojektowana instalacja. W takiej sytuacji potrzebny będzie pomiar sygnału i ocena całego toru antenowego.
