Podłączenie różnicówki trzyfazowej wymaga przeprowadzenia przez jej torów wszystkich przewodów czynnych: L1, L2, L3 oraz N. Przewód ochronny PE nie przechodzi przez RCD. Prace w rozdzielnicy może wykonywać osoba z odpowiednimi uprawnieniami SEP, po całkowitym odłączeniu i sprawdzeniu braku napięcia.
Co trzeba wiedzieć przed montażem?
Wyłącznik różnicowoprądowy, oznaczany jako RCD, porównuje prąd wpływający do obwodu z prądem wypływającym. Jeżeli część prądu popłynie inną drogą, na przykład przez uszkodzoną izolację i przewód ochronny, urządzenie odłącza zasilanie.

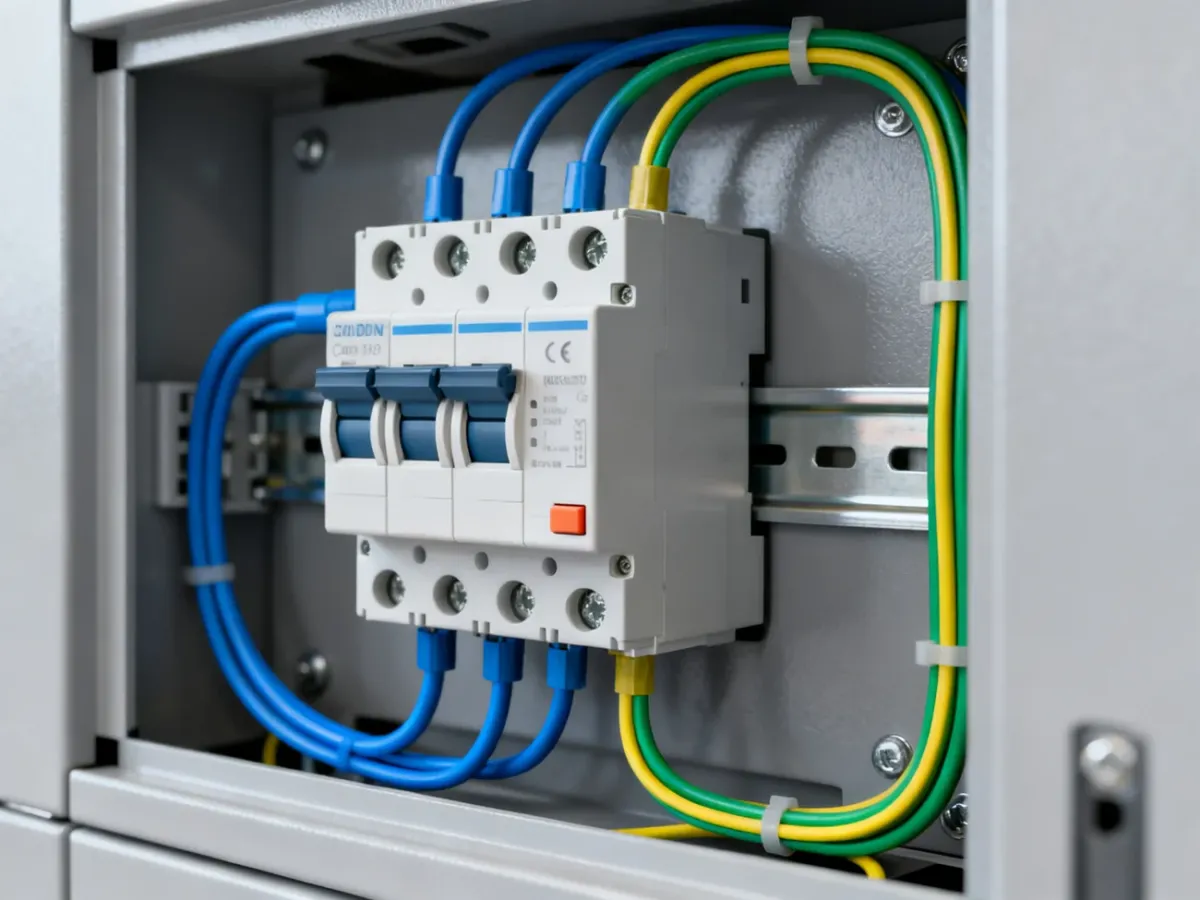

RCD nie zastępuje wyłącznika nadprądowego. Nie chroni instalacji przed przeciążeniem ani zwarciem, dlatego musi współpracować z zabezpieczeniami nadprądowymi. W typowej różnicówce czteropolowej przez aparat przechodzą L1, L2, L3 i N. Przewód PE prowadzi się osobną listwą ochronną.
Jaki typ różnicówki wybrać?
Dobór aparatu zależy od rodzaju odbiorników oraz ich układów elektronicznych. W instalacjach domowych najczęściej stosuje się RCD typu A, ponieważ wykrywa prąd przemienny oraz prąd pulsujący występujący między innymi w zasilaczach, pralkach, zmywarkach i płytach indukcyjnych.
| Typ RCD | Zastosowanie | Zalecenia |
|---|---|---|
| AC | Proste odbiorniki z prądem przemiennym sinusoidalnym | W nowych instalacjach domowych zwykle nie jest pierwszym wyborem |
| A | AGD, elektronika, płyty indukcyjne, typowe obwody domowe | Najczęściej wybierany typ do współczesnych instalacji |
| F | Wybrane urządzenia z przekształtnikami i napędami | Stosować, gdy wymaga tego dokumentacja odbiornika |
| B | Niektóre falowniki, instalacje fotowoltaiczne i urządzenia przemysłowe | Dobierać zgodnie z wymaganiami konkretnego urządzenia |
Parametry takie jak prąd znamionowy i znamionowy prąd różnicowy, często 30 mA w ochronie dodatkowej instalacji domowej, muszą odpowiadać projektowi oraz instrukcji producenta. Nie należy dobierać RCD wyłącznie na podstawie liczby faz.
Jak podłączyć różnicówkę trzyfazową krok po kroku?
Opis dotyczy typowego RCD czteropolowego, ale oznaczenia zacisków mogą różnić się między modelami. Przed rozpoczęciem trzeba sprawdzić schemat umieszczony na aparacie.
- Odłącz zasilanie – wyłącz główne zabezpieczenie, zabezpiecz je przed przypadkowym załączeniem i sprawdź dwubiegunowym wskaźnikiem brak napięcia. Samo wyłączenie wyłącznika nie jest wystarczającym potwierdzeniem bezpieczeństwa.
- Sprawdź układ instalacji – ustal, gdzie znajduje się punkt rozdziału przewodu PEN na PE i N, oraz upewnij się, że przewód neutralny i ochronny są już rozdzielone przed RCD. Za aparatem nie wolno ponownie łączyć N z PE.
- Zamontuj aparat – zatrzaśnij RCD na szynie TH35 i pozostaw miejsce na prawidłowe prowadzenie przewodów oraz dostęp do przycisku testowego.
- Podłącz przewody fazowe – doprowadź L1, L2 i L3 do zacisków wejściowych wskazanych przez producenta. Z zacisków wyjściowych poprowadź te same tory do zabezpieczonych obwodów lub szyn zasilających wyłączniki nadprądowe.
- Przeprowadź przewód neutralny przez RCD – przewód N podłącz do właściwego zacisku wejściowego, a z zacisku wyjściowego poprowadź go na odizolowaną listwę N obsługującą wyłącznie obwody chronione przez ten aparat. Tor N musi przejść przez RCD, ponieważ urządzenie porównuje prąd płynący przewodami czynnymi.
- Pozostaw PE poza RCD – przewód ochronny podłącz bezpośrednio do listwy PE. Nie wolno prowadzić go przez różnicówkę ani przerywać jego ciągłości aparatem.
- Podłącz obwody za RCD – przewody neutralne każdego chronionego obwodu dołącz do właściwej listwy N, a przewody ochronne do listwy PE. Nie korzystaj z listwy N należącej do innej różnicówki.
W układzie z kilkoma obwodami jednofazowymi jedna trójfazowa różnicówka może technicznie obejmować ich przewody czynne, ale rozwiązanie trzeba ocenić pod kątem funkcjonalności, prądów upływu i projektu instalacji. Awaria jednego urządzenia może wtedy odłączyć kilka innych obwodów. Często lepszy podział na grupy ogranicza zakres wyłączenia i ułatwia lokalizację usterki.
Na co uważać?
Najczęstsze błędy przy podłączaniu RCD wynikają z pomieszania przewodów neutralnych albo traktowania różnicówki jako zabezpieczenia nadprądowego. Szczególnie istotne są następujące sytuacje:
- Mostkowanie N za RCD – połączenie neutralnego chronionego obwodu z inną listwą N lub z PE powoduje nieprawidłowe działanie i może wywoływać samoczynne zadziałania.
- Przeprowadzenie PE przez różnicówkę – przewód ochronny powinien mieć ciągłość i być podłączony do listwy PE, a nie do zacisków RCD.
- Podłączenie tylko części torów – w aparacie trzyfazowym wszystkie używane przewody fazowe oraz N muszą przejść przez urządzenie zgodnie ze schematem producenta.
- Wspólna listwa N dla różnych RCD – każdy wyłącznik wymaga własnego, odseparowanego toru neutralnego po stronie odbiorczej.
- Zbyt duża liczba obwodów na jednym aparacie – sumujące się prądy upływu mogą powodować nieplanowane wyłączenia i utrudniać znalezienie uszkodzonego odbiornika.
- Brak współpracy z MCB – RCD nie zastępuje zabezpieczenia przed zwarciem i przeciążeniem.
Obwody o różnych funkcjach można grupować tak, aby pojedyncza awaria nie pozbawiła zasilania całego domu. Osobne grupy warto rozważyć między innymi dla obwodów zewnętrznych, łazienki, kuchni, garażu oraz urządzeń o większych prądach upływu. Ostateczny podział powinien wynikać z projektu i pomiarów.
Co sprawdzić przed uruchomieniem?
Przed podaniem napięcia osoba wykonująca pomiary powinna zweryfikować następujące elementy:
- Dokręcenie zacisków zgodnie z momentem podanym przez producenta.
- Poprawne przyporządkowanie przewodów L1, L2, L3 oraz N.
- Brak połączenia przewodu N za RCD z innym torem neutralnym lub z PE.
- Ciągłość przewodu ochronnego i prawidłowe podłączenie listwy PE.
- Zgodność typu, prądu znamionowego i czułości RCD z projektem oraz odbiornikami.
- Działanie przycisku testowego „T” po podaniu napięcia, zgodnie z instrukcją aparatu.
Jeżeli RCD zadziała natychmiast po załączeniu albo nie reaguje na przycisk „T”, nie wolno go omijać ani ponownie wielokrotnie załączać. Należy odłączyć zasilanie i zlecić sprawdzenie instalacji elektrykowi z odpowiednimi uprawnieniami oraz aparaturą pomiarową.
Artykuł ma charakter informacyjny. Prace przy instalacji elektrycznej i pomiary ochronne powinny być wykonywane przez osobę z odpowiednimi kwalifikacjami, zgodnie z projektem, instrukcją producenta i aktualnymi wymaganiami technicznymi.
