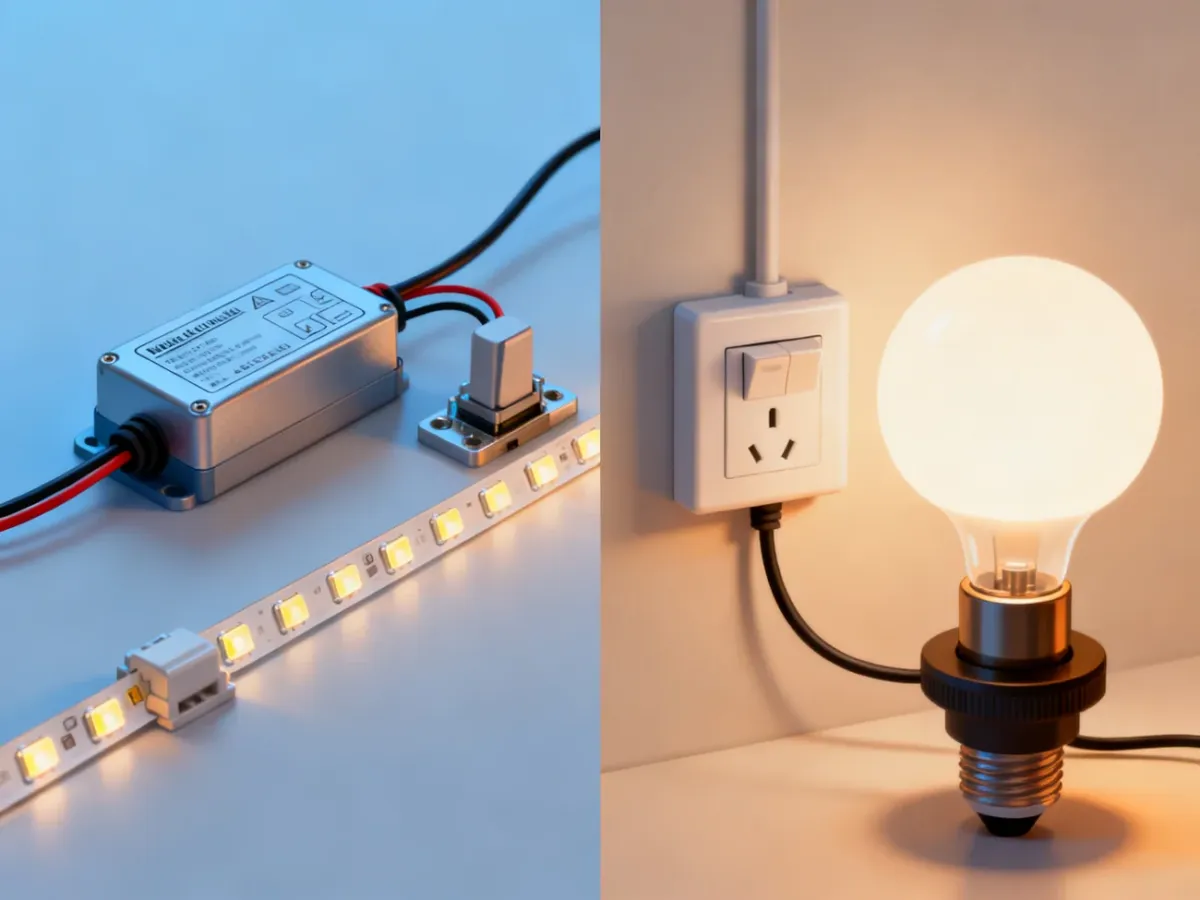

Podłączenie ściemniacza LED zależy od napięcia instalacji. W układzie 12/24 V urządzenie montuje się za zasilaczem, między zasilaczem a taśmą LED. W instalacji 230 V ściemniacz trafia przed lampę, a źródło światła musi mieć oznaczenie „dimmable”. Pomylenie tych układów może uszkodzić ściemniacz, zasilacz albo lampę.
Jaki typ ściemniacza LED posiadasz?
Najpierw sprawdź napięcie podane na obudowie ściemniacza, zasilaczu i źródle światła. Taśmy LED najczęściej pracują przy 12 albo 24 V DC i wymagają zasilacza. Żarówki oraz oprawy sieciowe są zwykle zasilane napięciem 230 V AC.
| Typ instalacji | Miejsce montażu ściemniacza | Wymagania wobec źródła światła |
|---|---|---|
| 12/24 V DC | Za zasilaczem, przed taśmą lub innym odbiornikiem LED | Źródło światła dopasowane do napięcia 12 albo 24 V |
| 230 V AC | Przed lampą lub żarówką, po stronie zasilania sieciowego | Źródło światła musi mieć oznaczenie „dimmable” |
W instalacji niskonapięciowej ściemniacz, często wykorzystujący regulację PWM, steruje napięciem podawanym na taśmę. W układzie 230 V urządzenie współpracuje z układem zasilającym lampy. Zwykła żarówka LED bez funkcji ściemniania może migać, mieć ograniczony zakres regulacji albo w ogóle nie reagować.
Jak podłączyć ściemniacz LED 12/24 V?
Ten wariant dotyczy przede wszystkim taśm LED i innych odbiorników niskonapięciowych. Schemat połączenia jest prosty: zasilacz → ściemniacz → taśma LED. Ściemniacza nie podłącza się przed zasilaczem po stronie 230 V.
Przed rozpoczęciem przygotuj elementy, które odpowiadają konkretnej instalacji:
- ściemniacz przeznaczony do napięcia 12 albo 24 V DC,
- zasilacz o napięciu zgodnym z taśmą LED,
- przewody o przekroju dopasowanym do długości i mocy instalacji,
- taśmę LED lub inne źródło światła zgodne z napięciem zasilania.
Następnie wykonaj połączenie w tej kolejności:
- Odłącz zasilacz od sieci 230 V i upewnij się, że na przewodach nie ma napięcia.
- Sprawdź oznaczenia zacisków ściemniacza. Stronę wejściową połącz z wyjściem zasilacza, a nie z jego wejściem sieciowym.
- Połącz przewód dodatni z zaciskiem „+”, a ujemny z zaciskiem „–”. Zachowanie polaryzacji jest konieczne.
- Wyjście ściemniacza podłącz do taśmy LED, również zgodnie z oznaczeniami „+” i „–”.
- Sprawdź, czy całkowita moc taśmy nie przekracza maksymalnego obciążenia sterownika. Zostaw zapas, najlepiej około 5–10% względem limitu podanego przez producenta.
- Włącz zasilanie i sprawdź działanie oświetlenia przy kilku poziomach jasności.
Długa taśma może powodować spadki napięcia, objawiające się słabszym świeceniem lub nierówną jasnością. W instalacjach 12 V przewody zasilające warto doprowadzać do kolejnych odcinków mniej więcej co 5 m, a przy 24 V co około 10 m. Dokładny sposób zasilania zależy od mocy, przekroju przewodów i konstrukcji taśmy.
Jak podłączyć ściemniacz LED 230 V?
Praca przy napięciu sieciowym wymaga odłączenia obwodu w rozdzielnicy. Samo ustawienie wyłącznika ściennego w pozycji „wyłączone” nie gwarantuje braku napięcia. Jeśli nie masz doświadczenia z instalacjami 230 V, montaż powinien wykonać elektryk.
W tym układzie ściemniacz znajduje się przed źródłem światła. Typowy schemat wygląda następująco: przewód fazowy L → ściemniacz → lampa. Przewód neutralny N oraz sposób podłączenia zacisku sterującego należy poprowadzić zgodnie ze schematem konkretnego modelu. Oznaczenia zacisków nie są identyczne we wszystkich urządzeniach.
Przed podłączeniem sprawdź następujące warunki:
- Żarówka lub oprawa ma oznaczenie „dimmable” albo informację o współpracy ze ściemniaczem.
- Łączna moc podłączonych źródeł nie przekracza limitu ściemniacza.
- Ściemniacz jest przeznaczony do LED 230 V, a nie do taśm 12/24 V.
- Instrukcja producenta dopuszcza sposób montażu w danej puszce i konfiguracji przewodów.
Po potwierdzeniu zgodności wykonaj montaż w następującej kolejności:
- Wyłącz właściwy wyłącznik nadprądowy w rozdzielnicy i zabezpiecz obwód przed przypadkowym włączeniem.
- Sprawdź miernikiem brak napięcia w puszce lub oprawie.
- Rozpoznaj przewód fazowy L, neutralny N oraz przewód ochronny PE zgodnie z dokumentacją instalacji.
- Podłącz przewody do zacisków ściemniacza zgodnie ze schematem producenta. Nie zamieniaj zacisków L i N.
- Podłącz wyjście ściemniacza do lampy lub oprawy z żarówką „dimmable”. Przewodu ochronnego PE nie przerywaj, jeśli oprawa wymaga jego podłączenia.
- Umieść urządzenie w puszce, zamontuj osłonę i dopiero wtedy włącz zasilanie.
- Sprawdź włączanie, wyłączanie oraz regulację jasności. Przy pierwszym uruchomieniu zacznij od niskiego poziomu i obserwuj, czy światło nie miga.
W przypadku sterowników radiowych, takich jak wybrane modele Mi-Light, po prawidłowym podłączeniu elektrycznym może być potrzebne parowanie z pilotem lub kontrolerem. Procedura zależy od modelu. Niektóre urządzenia wymagają włączenia zasilania, a następnie kilkukrotnego naciśnięcia przycisku wybranej strefy w określonym czasie. Zawsze stosuj sekwencję podaną w instrukcji danego sterownika.
Dlaczego ściemniacz LED nie działa albo światło miga?
Nieprawidłowa praca najczęściej wynika z niezgodności elementów, przeciążenia albo błędu w połączeniach. Sprawdź kolejno:
- Czy źródło 230 V ma oznaczenie „dimmable” i znajduje się na liście kompatybilności producenta ściemniacza.
- Czy napięcie taśmy, zasilacza i sterownika jest takie samo, czyli 12 albo 24 V.
- Czy nie została pomylona polaryzacja „+” i „–” w instalacji niskonapięciowej.
- Czy suma mocy lub prąd odbiorników nie przekracza maksymalnego obciążenia ściemniacza.
- Czy miganie nie występuje tylko przy bardzo niskim poziomie jasności, co może wskazywać na ograniczoną kompatybilność lampy.
- Czy pilot lub sterownik radiowy został sparowany zgodnie z instrukcją konkretnego modelu.
Najważniejsza zasada jest prosta: w instalacji 12/24 V ściemniacz montuje się za zasilaczem i przed taśmą, a w instalacji 230 V przed ściemnialną lampą. Jeśli nie możesz jednoznacznie rozpoznać przewodów lub parametrów urządzenia, przerwij pracę i skorzystaj z pomocy elektryka.
Prace przy instalacji 230 V mogą stwarzać zagrożenie porażeniem oraz pożarem. Montaż powinien wykonać wykwalifikowany elektryk, jeśli nie masz odpowiednich uprawnień, doświadczenia i przyrządów do sprawdzenia braku napięcia.
