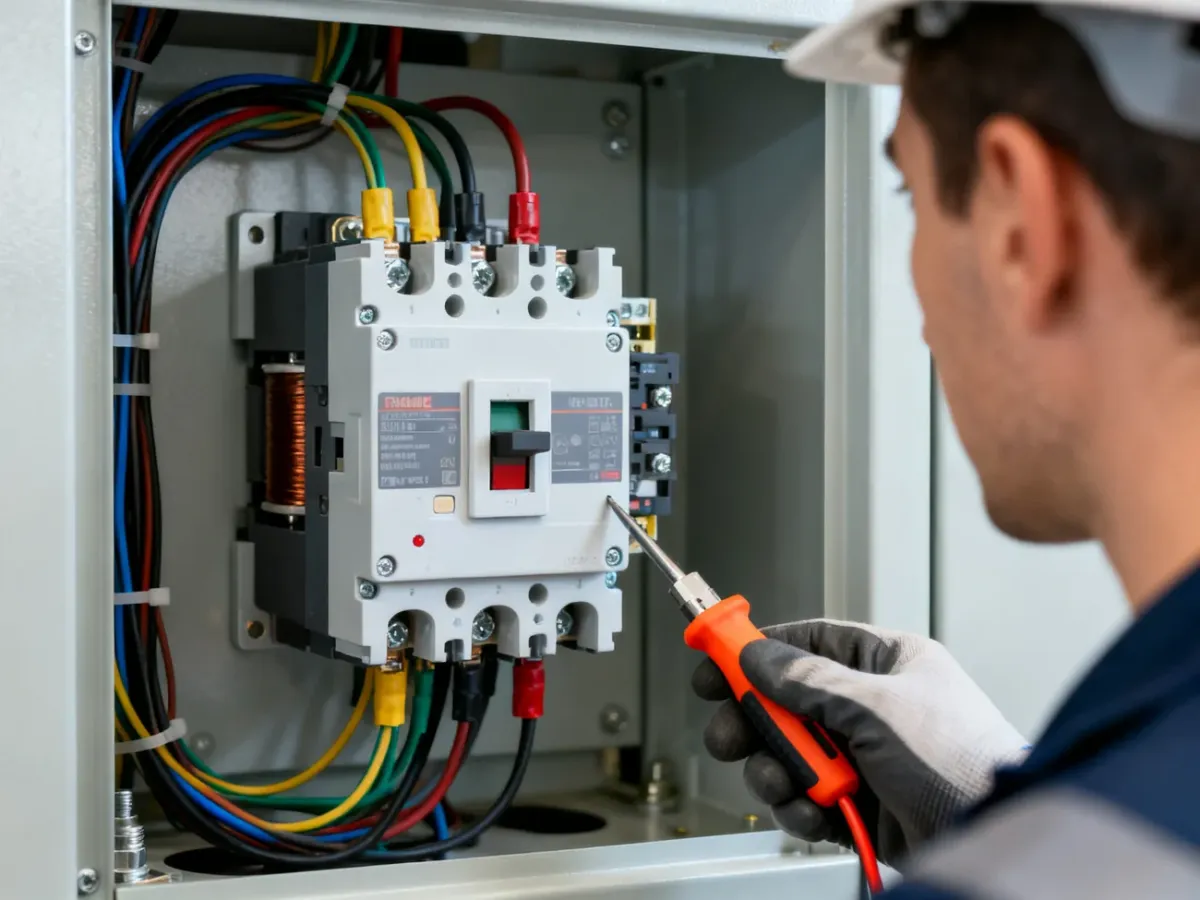

Stycznik 3-fazowy podłącza się w dwóch niezależnych obwodach: zasilanie odbiornika prowadzi się przez tory główne L1–L3 i T1–T3, a napięcie sterujące doprowadza do cewki A1–A2. Przed rozpoczęciem pracy wyłącz zasilanie, zabezpiecz obwód przed przypadkowym załączeniem i sprawdź brak napięcia miernikiem. Stycznik jest łącznikiem wykonawczym, nie zastępuje bezpieczników ani wyłącznika silnikowego.
Oznaczenia zacisków stycznika 3-fazowego
Najpierw odczytaj oznaczenia na konkretnym aparacie i porównaj je ze schematem producenta. W typowym styczniku trzy tory główne przełączają zasilanie trójfazowe, natomiast zaciski A1 i A2 służą wyłącznie do zasilania cewki.
| Oznaczenie | Funkcja | Typ |
|---|---|---|
| L1, L2, L3 | Wejścia zasilania trzech faz | Tory główne |
| T1, T2, T3 | Wyjścia prowadzące do odbiornika | Tory główne |
| A1, A2 | Przyłączenie napięcia sterującego | Cewka |
| 13–14 | Styk pomocniczy normalnie otwarty | NO |
| 21–22 | Styk pomocniczy normalnie zamknięty | NC |
Numery torów mogą być zapisane także jako 1/L1–2/T1, 3/L2–4/T2 i 5/L3–6/T3. Oznaczenie NO oznacza styk otwarty w stanie spoczynku, a NC styk zamknięty. Styki pomocnicze wykorzystuje się między innymi do sygnalizacji, blokad i podtrzymania pracy.
Jak podłączyć stycznik 3-fazowy krok po kroku?
Do pracy potrzebujesz schematu producenta, odpowiednich przewodów i końcówek, narzędzi izolowanych oraz dwubiegunowego testera lub miernika. Przekrój przewodów dobierz do prądu obciążenia, sposobu prowadzenia instalacji i zabezpieczenia. Nie dobieraj go wyłącznie na podstawie samego oznaczenia stycznika, na przykład 25 A.
Przed rozpoczęciem przygotuj stanowisko w następującej kolejności:
- Odłącz zasilanie obwodu i zabezpiecz je przed przypadkowym włączeniem.
- Sprawdź brak napięcia odpowiednim miernikiem, również między przewodami fazowymi i względem przewodu ochronnego.
- Porównaj napięcie cewki, prąd znamionowy i kategorię użytkowania z dokumentacją aparatu.
- Przygotuj przewody o właściwym przekroju, oznaczniki oraz końcówki przewodów, jeśli wymagają tego zaciski.
- Zamontuj aparat. Osadź stycznik na szynie DIN TH35 mm albo zamocuj go zgodnie z instrukcją producenta. Upewnij się, że urządzenie jest stabilne i zachowuje wymagane odstępy.
- Podłącz obwód mocy. Doprowadź pierwszą fazę zasilania do L1, drugą do L2, a trzecią do L3. Przewody prowadzące do silnika, pompy, grzałki lub innego odbiornika podłącz odpowiednio do T1, T2 i T3. Zachowaj tę samą kolejność faz po obu stronach.
Stycznik nie chroni odbiornika przed przeciążeniem ani zwarciem. Przed nim i w układzie odbiornika trzeba zastosować zabezpieczenia dobrane do instalacji. W przypadku silnika może być potrzebny wyłącznik silnikowy lub przekaźnik przeciążeniowy. Dobór zależy od parametrów urządzenia i projektu układu.
Obwód mocy i obwód sterowania nie są tym samym obwodem. Tory L1–L3 i T1–T3 przenoszą prąd roboczy odbiornika, a cewka A1–A2 tylko uruchamia mechanizm stycznika. Nie wolno podawać napięcia zasilającego na zaciski cewki bez sprawdzenia jej znamionowej wartości.
- Sprawdź napięcie cewki. Na obudowie lub etykiecie może znajdować się wartość 24 V, 230 V albo 400 V, a także informacja, czy cewka pracuje przy napięciu AC lub DC. Zgodność z obwodem sterowania jest konieczna.
- Podłącz cewkę. Doprowadź przewody sterujące do A1 i A2. Dla cewki 230 V AC zwykle stosuje się napięcie między fazą a przewodem neutralnym. Cewkę 400 V AC zasila się zwykle między dwiema fazami. W przypadku cewki 24 V sposób zasilania zależy od wersji AC lub DC.
- Dodaj element sterujący. Przycisk, termostat, przekaźnik lub sterownik powinien przełączać napięcie w obwodzie cewki, a nie w torach głównych, chyba że schemat układu przewiduje inne rozwiązanie.
- Podłącz styki pomocnicze, jeśli są potrzebne. Styk NO 13–14 może służyć do podtrzymania po naciśnięciu przycisku START. Styk NC 21–22 stosuje się między innymi do sygnalizacji lub blokad. Ich wykorzystanie musi wynikać ze schematu sterowania.
- Sprawdź i dokręć połączenia. Każdy przewód powinien być wsunięty zgodnie z instrukcją zacisku i zabezpieczony przed wysunięciem. Zbyt luźne połączenie zwiększa opór, może powodować grzanie i iskrzenie. Moment dokręcania ustaw według danych producenta, ponieważ nie ma jednej wartości dla wszystkich styczników.
Na jakie błędy uważać?
Najczęstsze pomyłki wynikają z podobnego wyglądu zacisków oraz braku sprawdzenia schematu konkretnego modelu. Przed uruchomieniem zweryfikuj szczególnie te kwestie:
- Pomylenie zacisków A1 i A2 z zaciskami torów głównych.
- Podanie 230 V na cewkę przeznaczoną do pracy przy 400 V albo odwrotnie.
- Podłączenie odbiornika do niewłaściwych zacisków lub zamiana kolejności przewodów fazowych.
- Niedokręcenie zacisków, które może prowadzić do nagrzewania, spadków napięcia i iskrzenia.
- Brak zabezpieczenia nadprądowego lub ochrony przeciążeniowej właściwej dla odbiornika.
- Zastosowanie przewodów o przekroju niedostosowanym do obciążenia i sposobu ułożenia.
Jeżeli nie masz wymaganych kwalifikacji do wykonywania prac przy instalacjach elektrycznych albo nie jesteś pewien schematu sterowania, montaż powinien wykonać elektryk z odpowiednimi uprawnieniami. Praca przy instalacji pod napięciem grozi porażeniem i śmiercią.
Sprawdzenie przed włączeniem zasilania
Przed zamknięciem rozdzielnicy i uruchomieniem układu wykonaj końcową kontrolę:
- Upewnij się, że wszystkie przewody są podłączone do właściwych zacisków.
- Sprawdź, czy zaciski są dokręcone zgodnie z instrukcją producenta.
- Porównaj napięcie cewki z napięciem zastosowanym w obwodzie sterowania.
- Potwierdź obecność wymaganych zabezpieczeń przed stycznikiem i dla odbiornika.
- Sprawdź ciągłość oraz poprawność przewodu ochronnego, jeśli układ tego wymaga.
- Usuń z szafy narzędzia, odizolowane odcinki przewodów i inne obce elementy.
- Po załączeniu obserwuj pracę stycznika, temperaturę połączeń i zachowanie odbiornika.
Prace przy instalacjach elektrycznych powinny wykonywać osoby posiadające wymagane kwalifikacje. Przed montażem zawsze sprawdź dokumentację konkretnego stycznika oraz obowiązujące zasady bezpieczeństwa.
