Podłączenie świetlówki LED nie jest skomplikowane, ale wymaga rozpoznania sposobu zasilania. W modelu jednostronnym przewody L i N trafiają do jednego końca, a w dwustronnym – do przeciwnych końców. W starej oprawie trzeba też usunąć lub ominąć statecznik i starter, chyba że instrukcja producenta wyraźnie dopuszcza inne rozwiązanie.
Przygotowanie do pracy
Przed zakupem sprawdź oznaczenia na świetlówce i jej opakowaniu. Najpopularniejsze są modele T8 z trzonkiem G13, ale w oprawach T5 stosuje się inne gniazda, dlatego sama długość lampy nie wystarcza do oceny kompatybilności.
Do podstawowych prac potrzebne są:
- śrubokręt z izolowanym uchwytem,
- próbnik lub dwubiegunowy wskaźnik napięcia,
- szczypce do ściągania izolacji,
- taśma izolacyjna albo właściwe złączki do zabezpieczenia połączeń.
Wyłącz bezpiecznik obwodu oświetleniowego, a następnie sprawdź brak napięcia w oprawie. Samo wyłączenie włącznika na ścianie nie daje wystarczającej pewności. Praca przy podłączonej instalacji grozi porażeniem i uszkodzeniem świetlówki.
Zasilanie jednostronne i dwustronne – czym się różnią?
Typ zasilania odczytasz z oznaczeń na końcach świetlówki. Litery L i N umieszczone po jednej stronie oznaczają zasilanie jednostronne. Jeżeli L znajduje się na jednym końcu, a N na drugim, świetlówka jest zasilana dwustronnie. Zawsze kieruj się schematem nadrukowanym na produkcie lub podanym w instrukcji.
| Typ zasilania | Podłączenie | Na co uważać |
|---|---|---|
| Jednostronne | L i N podłącza się do jednego gniazda | Trzonek z oznaczeniem L/N musi trafić do zasilanego gniazda |
| Dwustronne | L podłącza się po jednej stronie, a N po przeciwnej | Przewody muszą być rozprowadzone na oba końce oprawy |
W świetlówce jednostronnej drugi koniec służy wyłącznie do podparcia lampy. Podanie zasilania od niewłaściwej strony może spowodować brak działania albo uszkodzenie produktu. W wariancie dwustronnym świetlówkę można osadzić w oprawie w dowolnej orientacji, ale sposób prowadzenia przewodów nadal musi odpowiadać schematowi producenta.
Jak zmodernizować starą oprawę?
Tradycyjna oprawa fluorescencyjna może mieć dławik, czyli statecznik elektromagnetyczny, oraz starter. Świetlówka LED zasilana bezpośrednio z sieci nie potrzebuje tych elementów. W oprawach z elektronicznym statecznikiem zwykle trzeba całkowicie odłączyć statecznik, ponieważ jego pozostawienie może uniemożliwić pracę lub uszkodzić tubę LED.
Nie zostawiaj statecznika w obwodzie bez potwierdzenia w instrukcji konkretnej świetlówki. Niektóre modele przeznaczone do opraw ze statecznikiem wymagają specjalnego sposobu instalacji, a inne działają wyłącznie po wykonaniu modernizacji.
Modernizację starej oprawy wykonuje się w następującej kolejności:
- Wyłącz bezpiecznik i potwierdź brak napięcia na przewodach.
- Wyjmij starą świetlówkę, obracając ją zwykle o około 90 stopni, aż bolce wysuną się z gniazd.
- Otwórz oprawę i zidentyfikuj starter oraz statecznik. W przypadku statecznika elektronicznego nie zakładaj, że wystarczy wymiana startera.
- Odłącz starter i statecznik z obwodu zgodnie ze schematem świetlówki LED. Zasilanie ma trafić bezpośrednio do gniazd.
- W modelu jednostronnym doprowadź przewód fazowy i neutralny do jednego gniazda, oznaczonego L i N.
- W modelu dwustronnym doprowadź przewód fazowy do jednego końca oprawy, a neutralny do drugiego.
- Zabezpiecz wszystkie połączenia w zaciskach lub złączkach. Nie pozostawiaj odsłoniętych żył ani luźnych przewodów.
W niektórych oprawach ze statecznikiem elektromagnetycznym producent dopuszcza zastosowanie specjalnego startera LED. Jest to rozwiązanie zależne od konkretnego modelu i nie zastępuje sprawdzenia instrukcji. Pełne ominięcie układu zapłonowego jest bardziej uniwersalne dla świetlówek przeznaczonych do bezpośredniego zasilania 230 V, ale wymaga ingerencji w instalację.
Przed zmianą połączeń sprawdź schemat na świetlówce. Ten sam wygląd tuby nie oznacza takiego samego sposobu zasilania.

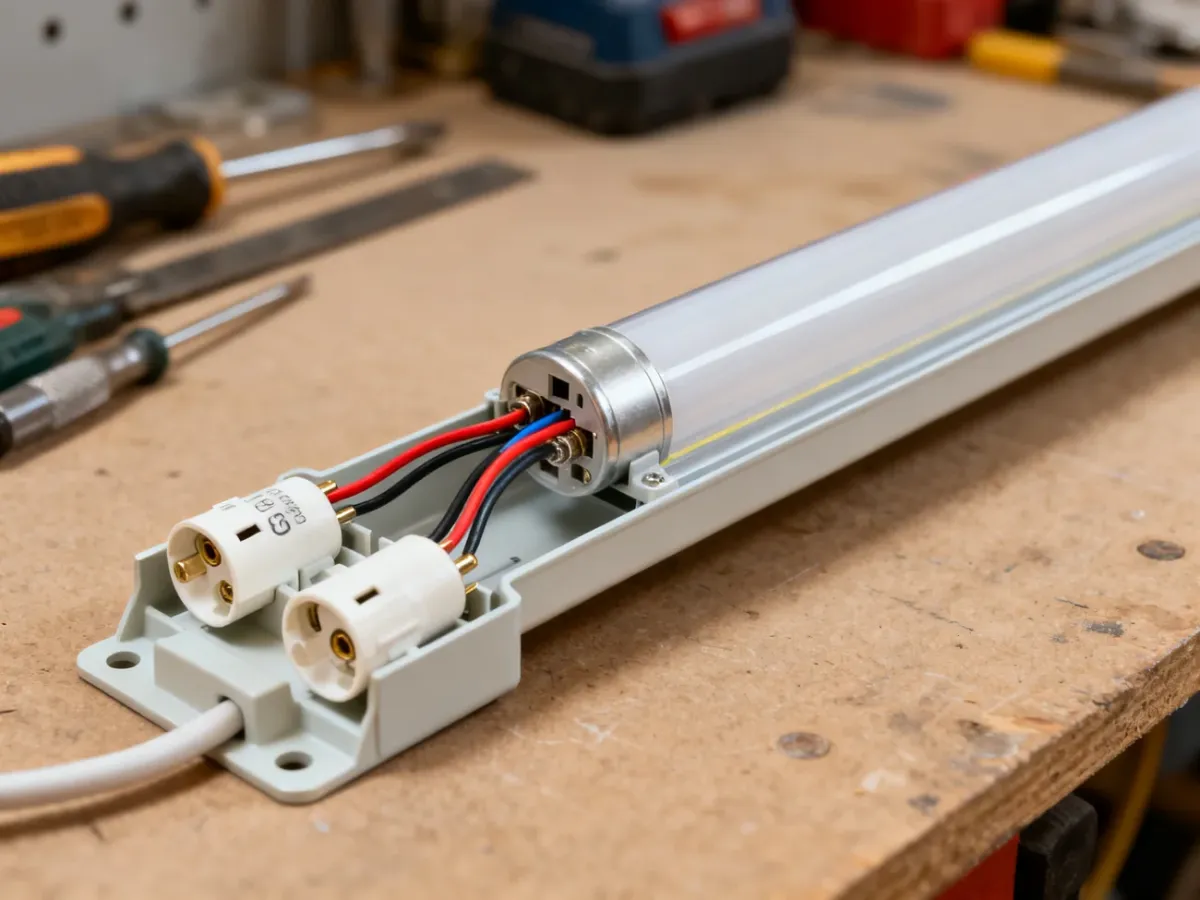

Montaż świetlówki LED
Po przygotowaniu oprawy włóż świetlówkę w odpowiednie gniazda i obróć ją, aż bolce zablokują się w prowadnicach. Przy zasilaniu jednostronnym strona oznaczona L i N musi znaleźć się w gnieździe, do którego doprowadzono zasilanie. Przy zasilaniu dwustronnym orientacja lampy nie ma znaczenia, o ile zachowano podział L i N na przeciwne końce.
Jeżeli oprawa ma kilka świetlówek, każda powinna mieć połączenie zgodne z własnym schematem. Nie łącz ich szeregowo bez wyraźnego zalecenia producenta. W typowej instalacji każda lampa jest podłączona równolegle do zasilania.
Kontrola przed włączeniem
Przed przywróceniem zasilania sprawdź całą oprawę:
- Upewnij się, że statecznik i starter zostały usunięte z obwodu albo zastosowano rozwiązanie wskazane przez producenta.
- Sprawdź, czy przewody L i N są podłączone zgodnie z typem świetlówki.
- Skontroluj, czy wszystkie zaciski są dokręcone, a połączenia zaizolowane.
- Sprawdź, czy w oprawie nie ma luźnych żył, uszkodzonej izolacji ani metalowych elementów mogących zrobić zwarcie.
- Upewnij się, że świetlówka jest całkowicie osadzona i zablokowana w gniazdach.
Po włączeniu zasilania lampa powinna zapalić się bez wyraźnego migotania i buczenia. Jeżeli nie świeci, wyłącz bezpiecznik przed ponownym sprawdzaniem połączeń. Migotanie, zapach przegrzanej izolacji, trzaski lub buczenie są sygnałem do natychmiastowego odłączenia obwodu.
Jeśli nie masz doświadczenia w pracy z instalacją 230 V, nie potrafisz rozpoznać statecznika albo schemat oprawy różni się od instrukcji świetlówki, zleć modernizację elektrykowi. W tym przypadku zakup nowej oprawy LED może być bezpieczniejszy niż samodzielna przeróbka starej.
Najważniejsze jest dopasowanie sposobu zasilania do oznaczeń na tubie oraz całkowite odłączenie zbędnego układu zapłonowego. Połączenia wykonuj wyłącznie przy odłączonym napięciu, a w razie jakichkolwiek wątpliwości przerwij pracę i skorzystaj z pomocy elektryka.
