Jak podłączyć włącznik kołyskowy? Instrukcja krok po kroku

Włącznik kołyskowy przerywa obwód prądowy, ale sposób jego podłączenia zależy od liczby pinów oraz napięcia instalacji. W obwodzie 230 V AC rozłącza się zwykle przewód fazowy, a w instalacji 12 V lub 24 V DC przewód dodatni. Przed montażem trzeba sprawdzić oznaczenia na obudowie i zastosować bezpiecznik dopasowany do odbiornika.

Najpierw sprawdź napięcie i zabezpieczenie

Instalacja 230 V stwarza ryzyko porażenia. Przed rozpoczęciem pracy odłącz zasilanie i upewnij się miernikiem, że na przewodach nie ma napięcia. Jeśli nie potrafisz jednoznacznie rozpoznać przewodu fazowego, neutralnego i ochronnego, nie wykonuj połączenia samodzielnie.

W instalacji 12 V lub 24 V porażenie jest zwykle mniej prawdopodobne, ale zwarcie może doprowadzić do stopienia przewodów, uszkodzenia urządzenia, a nawet pożaru. Bezpiecznik powinien znajdować się możliwie blisko źródła zasilania, na przewodzie dodatnim. Jego wartość oraz przekrój przewodów dobiera się do poboru prądu odbiornika, a nie tylko do maksymalnego prądu podanego na obudowie włącznika.

W samochodzie nie należy bezrefleksyjnie korzystać z istniejącego zabezpieczenia gniazda zapalniczki. Dodatkowy obwód dla rozdzielacza lub oświetlenia LED powinien mieć własny bezpiecznik.

Co oznaczają 2, 4 i 6 piny?

Liczba wyprowadzeń nie zawsze wystarcza do rozpoznania układu. Producenci stosują różne rozmieszczenia zacisków, dlatego przed podłączeniem sprawdź schemat na obudowie albo zmierz styki multimetrem w trybie testu ciągłości. Oznaczenia COM, NO, NC, L, N i symbole podświetlenia są ważniejsze niż kolor klawisza.

Włącznik 4-pinowy może mieć dwa niezależne styki, które rozłączają jednocześnie fazę i neutralny. W innych modelach dwa piny służą do zasilania głównego toru, a dodatkowe wyprowadzenie lub wyprowadzenia obsługują lampkę kontrolną. Nie zakładaj więc, że każdy „czwarty pin” pełni tę samą funkcję.

W instalacji 12 V podświetlenie często wymaga osobnego połączenia z masą. Jeżeli pin masy lampki zostanie połączony z niewłaściwym punktem, podświetlenie może świecić stale, także przy wyłączonym odbiorniku.

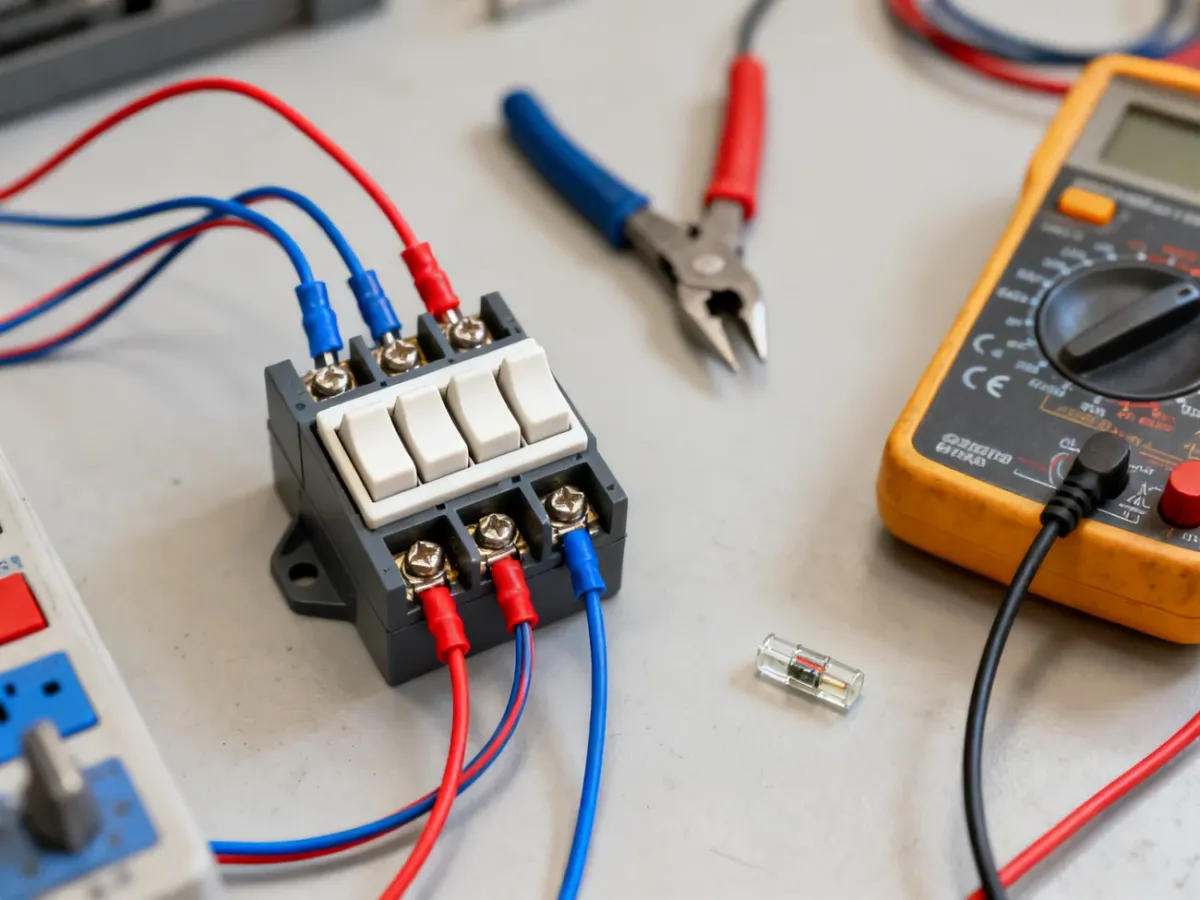

Jak podłączyć włącznik 4-pinowy?

Poniższa procedura dotyczy typowego przełącznika ON/OFF, ale przed wykonaniem połączeń trzeba potwierdzić układ pinów na konkretnym egzemplarzu. Załóżmy, że zaciski są opisane jako wejście zasilania, wyjście do odbiornika oraz masa podświetlenia.

1. Odłącz zasilanie. W instalacji 230 V wyłącz właściwy obwód w rozdzielnicy, a w samochodzie odłącz zasilanie zgodnie z instrukcją pojazdu.
2. Zidentyfikuj wejście i wyjście. W 230 V przewód fazowy doprowadź do wejścia włącznika, a z wyjścia poprowadź fazę do odbiornika. Neutralnego nie podłączaj do zacisku fazowego.
3. W instalacji DC przerwij przewód dodatni. Plus z bezpiecznika podłącz do wejścia, a wyjście połącz z plusem odbiornika. Przewód ujemny prowadzi się bezpośrednio do masy lub minusa odbiornika, chyba że schemat urządzenia wymaga innego rozwiązania.
4. Podłącz masę podświetlenia. Jeśli włącznik ma osobny pin lampki, połącz go z minusem lub przewodem neutralnym zgodnie ze schematem producenta. Nie podłączaj go przypadkowo do wyjścia zasilania.
5. Zabezpiecz połączenia. Zaciśnij konektory właściwym narzędziem, zaizoluj je i zabezpiecz przed wyrwaniem przewodu. Luźny styk może się nagrzewać.
6. Sprawdź działanie. Najpierw zmierz ciągłość i brak zwarcia, a dopiero potem podłącz zasilanie oraz odbiornik.

W typowym układzie z podświetleniem lampka powinna zapalać się razem z odbiornikiem. Jeśli świeci cały czas, wejście zasilania prawdopodobnie trafiło na zacisk przeznaczony do stałego zasilania kontrolki albo masa podświetlenia została podłączona niezgodnie ze schematem.

Jak podłączyć włącznik 6-pinowy?

Włącznik 6-pinowy najczęściej zawiera dwa podobne tory przełączane. Może sterować dwoma obwodami albo pracować jak prostszy przełącznik, gdy wykorzystasz tylko część zacisków. Nie mostkuj pinów na podstawie ich położenia. Najpierw ustal, które styki łączą się w pozycji ON.

1. Odczytaj schemat. Poszukaj oznaczeń obu torów, symbolu lampki oraz pozycji ON/OFF lub ON/ON.
2. Wybierz jeden tor. Dla prostego układu podłącz wejście zasilania do zacisku wspólnego wybranego toru, a wyjście do odbiornika do odpowiadającego mu styku przełączanego.
3. Podłącz drugi tor tylko wtedy, gdy jest potrzebny. Może on sterować drugim odbiornikiem albo drugim przewodem. Nieużywane zaciski pozostaw niepodłączone i zaizolowane.
4. Zastosuj mostek wyłącznie według schematu. Mostkowanie może zasilać oba tory z jednego źródła, ale błędny mostek może spowodować zwarcie lub nieprawidłowe działanie podświetlenia.
5. Sprawdź każdy tor miernikiem. W pozycji OFF obwód powinien być przerwany, a w pozycji ON powinien mieć ciągłość między właściwymi zaciskami.

W samochodzie jeden tor może sterować zasilaniem rozdzielacza gniazd 12 V, a drugi oświetleniem LED. Każdy dodatkowy obwód powinien mieć przewody i bezpiecznik dobrane do swojego obciążenia. W przypadku oświetlenia sprawdź także moc całkowitą, ponieważ przykładowy wyłącznik przeznaczony do LED może mieć ograniczenie 36 W przy 12 V DC lub 72 W przy 24 V DC.

Kontrola przed pierwszym włączeniem

Przed podaniem napięcia sprawdź wszystkie punkty instalacji:

• Połączenia są mocno zaciśnięte, zaizolowane i zabezpieczone przed przypadkowym zwarciem.
• Bezpiecznik znajduje się przy źródle zasilania i odpowiada przewodom oraz odbiornikowi.
• W instalacji 230 V włącznik rozłącza przewód fazowy, a nie sam neutralny.
• W instalacji 12 V lub 24 V przełączany jest przewód dodatni, a polaryzacja odbiornika pozostaje zgodna z jego instrukcją.
• Nieużywane piny włącznika 4-pinowego lub 6-pinowego nie dotykają obudowy ani sąsiednich zacisków.
• Podświetlenie działa zgodnie z założeniem i nie świeci stale przez błędne podłączenie masy.

Prace przy instalacji 230 V mogą prowadzić do porażenia lub pożaru. Jeśli nie potrafisz rozpoznać przewodów i sprawdzić obwodu miernikiem, zleć wykonanie połączenia elektrykowi z odpowiednimi kwalifikacjami.
