Praca przy instalacji 230 V grozi porażeniem prądem. Przed rozpoczęciem montażu wyłącz właściwy obwód w rozdzielnicy i sprawdź próbnikiem brak napięcia. Jeżeli nie masz doświadczenia z instalacjami elektrycznymi albo przewody są nietypowe, zleć podłączenie elektrykowi.
Włącznik pociągowy a sam sznurek
Włącznik światła na sznurek, nazywany też włącznikiem pociągowym, jest elektrycznym aparatem, który rozłącza lub łączy obwód. Nie należy mylić go z dekoracyjną przedłużką sznurka. Sama przedłużka zmienia jedynie sposób obsługi istniejącego mechanizmu i nie zastępuje włącznika.
Przed zakupem sprawdź oznaczenia na obudowie oraz instrukcję producenta. Podane wartości są maksymalnymi parametrami urządzenia, a nie zaleceniem podłączania dowolnego odbiornika.
| Parametr | Typowa wartość | Uwagi |
|---|---|---|
| Napięcie pracy | 250 V AC | Włącznik musi być przeznaczony do obwodu prądu przemiennego. |
| Maksymalny prąd | 2–6 A | Dokładną wartość odczytaj z oznaczeń konkretnego modelu. |
| Przeznaczenie | Lampy, niektóre wentylatory | Obciążenie nie może przekraczać parametrów włącznika. |
Przykładowy przełącznik pociągowy M200 ma oznaczenie 2 A i 250 V AC. Takiego parametru nie należy przenosić na inne modele. W przypadku wentylatora sprawdź także, czy producent dopuszcza sterowanie danym typem obciążenia.
Jak podłączyć włącznik światła na sznurek?
W typowym obwodzie włącznik powinien rozłączać przewód fazowy. Do urządzenia dochodzi przewód fazowy zasilający, a z drugiego zacisku wychodzi przewód fazowy powrotny do lampy. Przewodu neutralnego nie prowadzi się przez zwykły jednobiegunowy włącznik, chyba że schemat konkretnego urządzenia wyraźnie przewiduje inne rozwiązanie.
Kolory przewodów pomagają w identyfikacji, ale w starszej lub zmienianej instalacji nie wolno ufać im bez pomiaru. Zawsze kieruj się oznaczeniami zacisków i instrukcją producenta.
Do przygotowania montażu potrzebne są następujące rzeczy:
- dwubiegunowy próbnik napięcia lub miernik używany zgodnie z instrukcją,
- izolowany śrubokręt pasujący do zacisków,
- włącznik pociągowy o parametrach zgodnych z obciążeniem,
- elementy mocujące i przewody o właściwym przekroju, jeśli wymagają tego warunki instalacji.

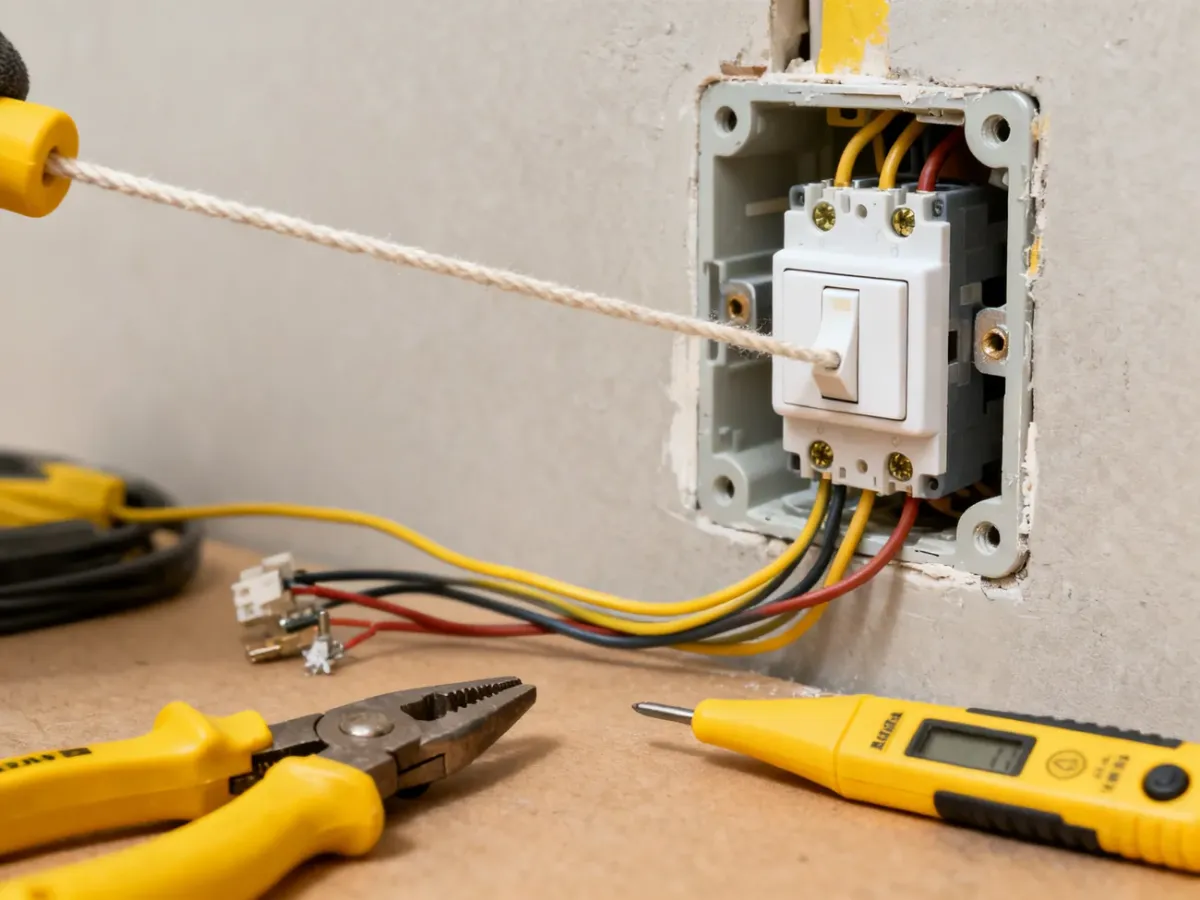

Montaż przebiega w następującej kolejności:
- Odłącz zasilanie – wyłącz wyłącznik nadprądowy odpowiedzialny za obwód oświetlenia. Nie wystarczy wyłączyć światła ściennym włącznikiem.
- Sprawdź brak napięcia – użyj sprawnego próbnika i zweryfikuj przewody przed ich dotknięciem. Dobrą praktyką jest sprawdzenie przyrządu przed pomiarem i po nim.
- Zdemontuj stary osprzęt – zdejmij obudowę, zapamiętaj ułożenie przewodów i poluzuj zaciski. Nie pracuj na przewodach, których funkcji nie potrafisz potwierdzić.
- Zidentyfikuj przewody – ustal przewód fazowy zasilający oraz przewód fazowy prowadzący do lampy. Nie wykonuj identyfikacji na obwodzie pod napięciem bez właściwych kwalifikacji i przyrządów.
- Podłącz zaciski – przewód zasilający i przewód powrotny umieść w zaciskach wskazanych na schemacie włącznika. Jeżeli urządzenie ma oznaczenia L, COM, 1 lub podobne, zastosuj dokładnie opis producenta.
- Zabezpiecz połączenia – upewnij się, że miedziana część przewodu znajduje się całkowicie w zacisku, a śruby są mocno dokręcone. Żyły nie mogą wystawać ani stykać się z obudową.
- Zamknij obudowę – zamocuj mechanizm tak, aby przewody nie były zgniatane, a sznurek poruszał się swobodnie. Dopiero po założeniu osłon przywróć zasilanie.
Na co uważać po montażu?
Najczęstsze problemy wynikają z luźnych zacisków, nieprawidłowej identyfikacji przewodów albo mechanicznego obciążania sznurka. Pociągaj za niego w osi mechanizmu, bez gwałtownego szarpania. Jeśli sznurek ociera o krawędź obudowy, może się szybko wytrzeć, a mechanizm będzie pracował ciężej.
Po zakończeniu prac sprawdź wszystkie punkty z listy kontrolnej:
- Czy właściwy obwód był wyłączony przed rozpoczęciem pracy?
- Czy przewody zostały sprawdzone pod kątem braku napięcia?
- Czy żyły są całkowicie wsunięte w zaciski i prawidłowo dokręcone?
- Czy sznurek porusza się płynnie i nie ociera o obudowę?
- Czy obciążenie lampy lub wentylatora mieści się w parametrach włącznika?
Jeżeli włącznik iskrzy, nagrzewa się, wydaje trzaski albo światło działa niestabilnie, wyłącz zasilanie i nie używaj instalacji do czasu sprawdzenia połączenia. Przy braku pewności co do przewodów, obecności kilku obwodów w jednej puszce lub nietypowej instalacji bezpieczniej zrezygnować z samodzielnego montażu.
Połączenie będzie poprawne tylko wtedy, gdy przewody trafią do zacisków zgodnie ze schematem konkretnego modelu, styki będą zabezpieczone, a włącznik pozostanie obciążony w granicach swoich parametrów.
Artykuł dotyczy instalacji elektrycznych i ma charakter informacyjny. Prace przy napięciu 230 V powinien wykonywać wykwalifikowany elektryk lub osoba posiadająca odpowiednie doświadczenie i uprawnienia.
