Włącznik z podświetleniem podłącza się podobnie do zwykłego łącznika, ale trzeba sprawdzić, czy jego moduł wymaga przewodu neutralnego N. Przewód fazowy L należy zawsze doprowadzić do zacisku wejściowego i przerywać nim obwód lampy. Przy źródłach LED może pojawić się delikatne żarzenie po wyłączeniu – wtedy zwykle stosuje się kondensator przeciwzakłóceniowy podłączony równolegle do lampy.
Jak działa podświetlenie włącznika?

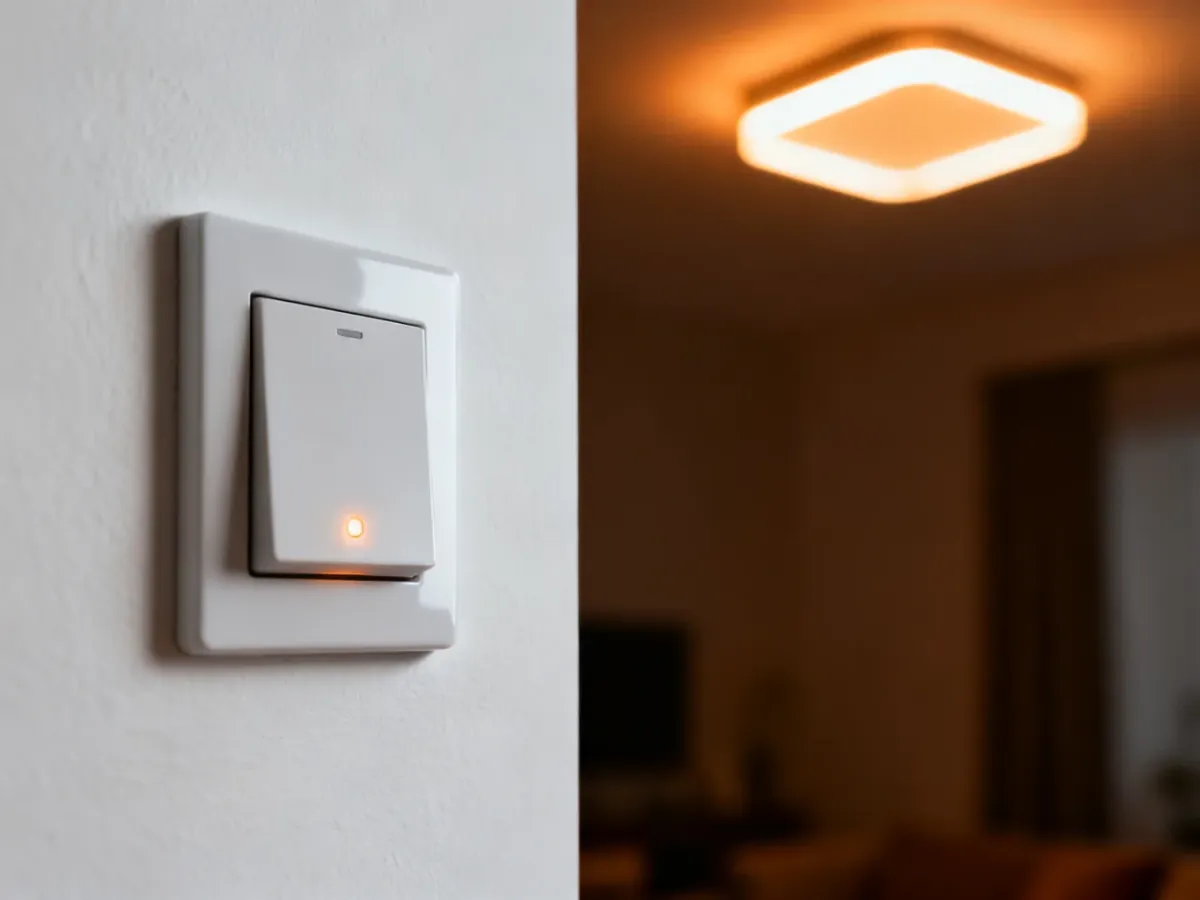

Niewielka dioda LED albo neonówka ułatwia odnalezienie łącznika w ciemności. W typowym rozwiązaniu podświetlenie świeci wtedy, gdy główne światło jest wyłączone, czyli gdy obwód lampy pozostaje otwarty. Przez układ kontrolki płynie wtedy bardzo mały prąd.
Właśnie ten prąd może powodować problemy z niektórymi żarówkami LED. Po wyłączeniu światła źródło może delikatnie żarzyć się, migać albo wykonywać pojedyncze błyski. Nie oznacza to automatycznie uszkodzenia włącznika, lecz wskazuje na niepełną zgodność podświetlenia z zastosowanym źródłem światła.
| Cecha | Włącznik zwykły | Włącznik z podświetleniem |
|---|---|---|
| Wymagany przewód N | Zwykle nie jest potrzebny przy mechanicznym mechanizmie | Zależy od modelu, część układów wymaga N |
| Efekt przy LED | Zwykle brak dodatkowych objawów | Możliwe żarzenie lub migotanie po wyłączeniu |
| Zastosowanie | Sterowanie światłem | Sterowanie światłem i lokalizacja łącznika po zmroku |
Przygotowanie do montażu
Przed rozpoczęciem pracy przygotuj podstawowe narzędzia i elementy potrzebne do bezpiecznego wykonania połączeń:
- Próbnik napięcia lub dwubiegunowy tester napięcia.
- Śrubokręt dopasowany do zacisków i mocowania mechanizmu.
- Ściągacz izolacji albo inne narzędzie przeznaczone do przygotowania żył.
- Złączki instalacyjne, jeśli w puszce trzeba uporządkować przewody neutralne lub ochronne.
Wyłącz bezpiecznik obwodu w rozdzielnicy. Samo przestawienie klawisza na pozycję „wyłączone” nie odcina zasilania. Przed dotknięciem żył sprawdź próbnikiem, czy napięcie rzeczywiście nie występuje. Sam próbnik także należy wcześniej sprawdzić w miejscu, w którym wiadomo, że jest napięcie.
Jeśli instalacja jest stara, przewody mają uszkodzoną izolację, ich kolory są nietypowe albo nie potrafisz jednoznacznie rozpoznać fazy, przerwij pracę i wezwij elektryka. Kolor izolacji pomaga w identyfikacji, ale nie zastępuje pomiaru.
Jak podłączyć włącznik z podświetleniem krok po kroku?
Szczegółowy układ zacisków zależy od producenta, dlatego przed montażem sprawdź oznaczenia na mechanizmie i schemat dołączony do urządzenia. Najczęściej spotkasz zacisk L dla fazy wejściowej, zacisk wyjściowy oznaczony strzałką, symbolem 1 albo L1 oraz, w wybranych modelach, zacisk N.
- Wyłącz właściwy wyłącznik nadprądowy w rozdzielnicy i zabezpiecz go przed przypadkowym załączeniem.
- Sprawdź próbnikiem brak napięcia w puszce. Pomiar wykonuj przed rozpoczęciem demontażu starego osprzętu.
- Zdejmij ramkę i klawisz, a następnie wyjmij stary mechanizm bez szarpania przewodów.
- Rozpoznaj przewód fazowy L, przewód wychodzący do lampy oraz przewód neutralny N, jeśli znajduje się w puszce i jest wymagany przez wybrany model.
- Podłącz fazę zasilającą do zacisku L włącznika. To ten przewód powinien być rozłączany przez mechanizm.
- Podłącz przewód prowadzący do lampy do zacisku wyjściowego, najczęściej oznaczonego strzałką, 1 albo L1.
- Jeśli instrukcja włącznika wymaga przewodu N, podłącz neutralny do oznaczonego zacisku. Nie łącz go przypadkowo z zaciskiem fazowym.
- Sprawdź, czy odcinki żył w zaciskach są właściwie przygotowane, a izolacja nie została zaciśnięta pod zaciskiem. Dokręć śruby pewnie, ale bez nadmiernej siły.
- Ułóż przewody w puszce, zamocuj mechanizm i załóż ramkę oraz klawisz zgodnie z instrukcją producenta.
- Załącz zasilanie i sprawdź działanie światła oraz podświetlenia. Test wykonuj wyłącznie po zamknięciu obudowy włącznika.
W mechanizmie bez przewodu N podświetlenie korzysta z niewielkiego prądu płynącego przez obwód lampy. W modelu wymagającym N kontrolka ma własne zasilanie i potrzebuje osobnego przewodu neutralnego. Nie wolno zakładać, że oba typy podłącza się identycznie tylko dlatego, że wyglądają podobnie.
Co zrobić, gdy LED żarzy się po wyłączeniu?
Najczęstszą przyczyną jest prąd przepływający przez układ podświetlenia. Dla tradycyjnej żarówki jest zbyt mały, aby wywołać widoczny efekt. Elektronika źródła LED może jednak gromadzić tę energię, co objawia się żarzeniem albo migotaniem.
Rozwiązaniem bywa kondensator przeciwzakłóceniowy przeznaczony do takiego zastosowania. Podłącza się go równolegle do źródła światła, między L i N, a nie szeregowo z włącznikiem. Można zamontować go przy oprawie lampy, pod jej osłoną albo w puszce łączeniowej, zależnie od sposobu prowadzenia instalacji i instrukcji producenta.
Jeśli kondensator jest montowany w puszce, trzeba podłączyć go do przewodu wychodzącego z włącznika i prowadzącego do lampy, a nie do stałej fazy zasilającej sam łącznik. Przy instalacji bez pewnego dostępu do przewodu N albo przy braku miejsca na bezpieczne umieszczenie elementu lepiej zlecić pracę elektrykowi.
Inną możliwością jest zastosowanie źródła LED lepiej współpracującego z podświetlanym łącznikiem albo odłączenie samego podświetlenia, jeśli producent przewidział taką opcję. Kondensator powinien mieć parametry i sposób montażu zgodne z dokumentacją osprzętu, dlatego nie zastępuj go przypadkowym elementem elektronicznym.
Kontrola przed włączeniem zasilania
Przed założeniem napięcia sprawdź następujące elementy:
- Bezpiecznik był wyłączony podczas całego montażu.
- Przewód fazowy został podłączony do zacisku L, a nie do zacisku N.
- Przewód do lampy trafił na wyjście włącznika.
- Każda żyła jest stabilnie zamocowana, a żadna odsłonięta część nie wystaje poza zacisk.
- Mechanizm jest zamocowany w puszce, a przewody nie są przycięte przez ramkę lub obudowę.
- W przypadku LED kondensator został podłączony równolegle do lampy, zgodnie z instrukcją.
Jeżeli po montażu światło nie działa, podświetlenie zachowuje się nietypowo albo włącznik nagrzewa się, wyłącz zasilanie i nie korzystaj z obwodu do czasu ustalenia przyczyny. Szczególną ostrożność zachowaj przy starej instalacji oraz wtedy, gdy przewody w puszce nie odpowiadają typowemu układowi.
Najważniejsza zasada jest prosta: łącznik ma przerywać przewód fazowy, a nie neutralny. Jeśli nie masz pewności co do identyfikacji żył, rodzaju włącznika lub miejsca podłączenia kondensatora, bezpieczniej będzie powierzyć montaż elektrykowi. Dobry mechanizm, czytelne zaciski i staranne ułożenie przewodów wpływają zarówno na bezpieczeństwo, jak i na estetykę gotowej instalacji.
Prace przy instalacji elektrycznej mogą wiązać się z ryzykiem porażenia prądem. Jeśli nie masz doświadczenia lub pewności co do układu przewodów, skorzystaj z pomocy wykwalifikowanego elektryka.
