Wtyk RJ45 możesz zarobić samodzielnie, używając zaciskarki, ściągacza izolacji i skrętki. W domowych instalacjach najczęściej stosuje się standard T568B. Najważniejsze są poprawna kolejność kolorów, równe przycięcie żył oraz sprawdzenie, czy wszystkie przewody doszły do końca wtyku przed zaciśnięciem.
Czego potrzebujesz?
Do przygotowania kabla sieciowego zgromadź podstawowe narzędzia i materiały:
- Zaciskarka do RJ45 – służy do trwałego połączenia żył ze stykami wtyku.
- Ściągacz izolacji lub stripper do kabla sieciowego.
- Wtyki RJ45 dopasowane do rodzaju i kategorii przewodu, na przykład Cat5e albo Cat6.
- Skrętka sieciowa, najczęściej UTP, zawierająca cztery pary, czyli osiem żył.
- Obcinak lub nożyczki do równego skrócenia przewodów.
Wtyk powinien być zgodny ze średnicą kabla i jego konstrukcją. W przypadku przewodu ekranowanego wybierz wtyk przeznaczony do takiego kabla. Do zwykłej instalacji domowej najczęściej wystarcza przewód UTP oraz pasujący wtyk RJ45.
Kolejność kolorów w standardzie T568B
Standard T568B jest powszechnym wyborem w domowych instalacjach w Polsce. T568A wykorzystuje te same żyły, ale zamienia miejscami parę zieloną i pomarańczową. Jeśli zarabiasz oba końce jednego przewodu, zastosuj ten sam standard po obu stronach.
Kolejność pinów od lewej do prawej sprawdzaj przy blaszkach stykowych skierowanych do góry, a zatrzasku znajdującym się z tyłu wtyku:
| Pin | T568A | T568B |
|---|---|---|
| 1 | biało-zielony | biało-pomarańczowy |
| 2 | zielony | pomarańczowy |
| 3 | biało-pomarańczowy | biało-zielony |
| 4 | niebieski | niebieski |
| 5 | biało-niebieski | biało-niebieski |
| 6 | pomarańczowy | zielony |
| 7 | biało-brązowy | biało-brązowy |
| 8 | brązowy | brązowy |
W praktyce dla T568B zapamiętaj ciąg: biało-pomarańczowy, pomarańczowy, biało-zielony, niebieski, biało-niebieski, zielony, biało-brązowy, brązowy.
Jak zarobić wtyk RJ45 krok po kroku?
Przed rozpoczęciem odłącz przewód od aktywnych urządzeń. Następnie wykonaj kolejne czynności:
- Odetnij kabel na potrzebną długość, zostawiając niewielki zapas na ewentualną poprawkę.
- Zdejmij około 2–3 cm zewnętrznej izolacji. Rób to ostrożnie, aby nie przeciąć izolacji wewnętrznych żył.
- Rozdziel cztery pary przewodów i delikatnie je wyprostuj. Nie rozplataj ich na większym odcinku, niż jest to konieczne, ponieważ skręcenie ogranicza zakłócenia transmisji.

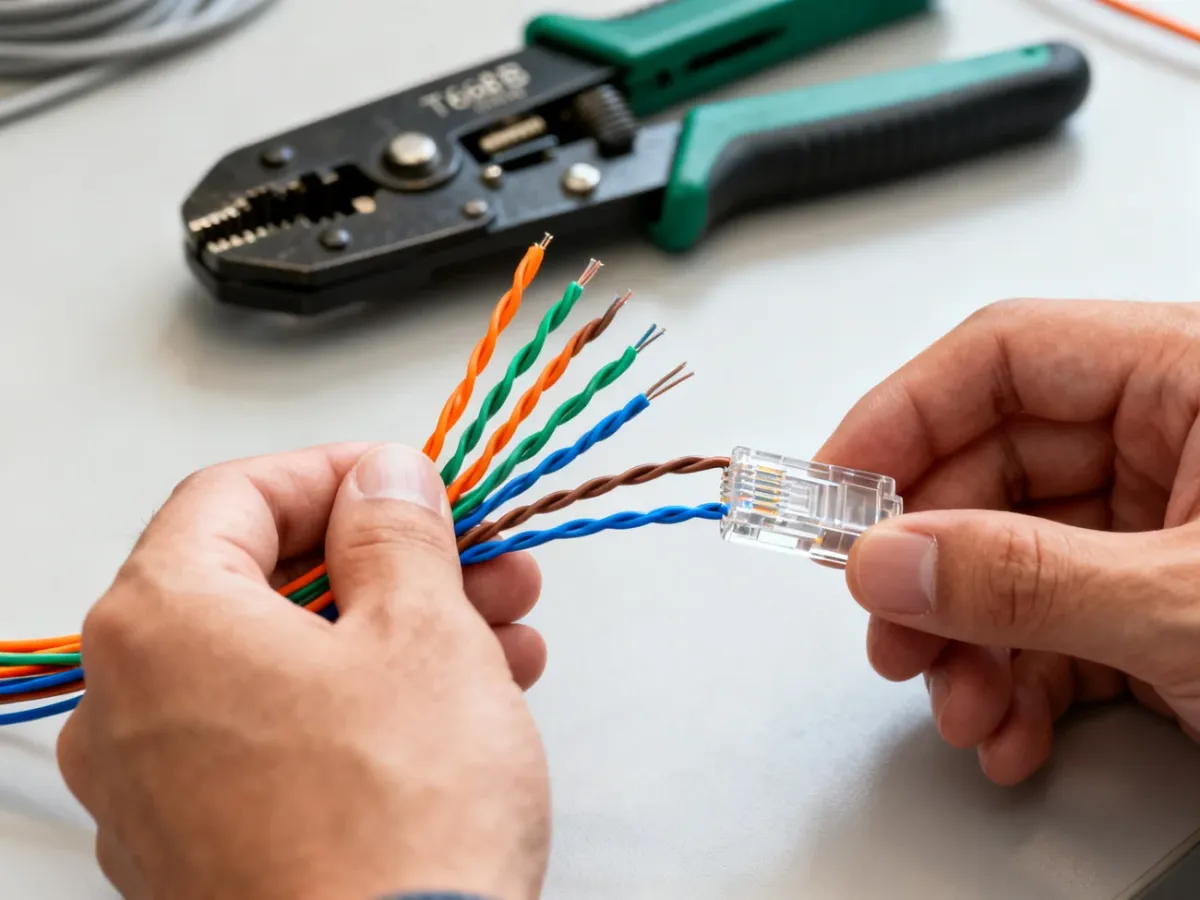

- Ułóż osiem żył zgodnie ze schematem T568B, licząc od lewej do prawej przy blaszkach wtyku skierowanych do góry.
- Przyciśnij żyły obok siebie i przytnij ich końce na równą długość. To ważne, ponieważ każda żyła musi dotrzeć do odpowiedniego styku.
- Wsuń przewody do wtyku RJ45. Sprawdź przezroczystą obudowę, czy każda żyła znajduje się w osobnym kanale i dochodzi do samego końca.
- Upewnij się, że zewnętrzna izolacja wchodzi do wnętrza wtyku. Element zaciskający powinien przytrzymać kabel, a nie same cienkie żyły.
- Włóż wtyk do odpowiedniego gniazda zaciskarki i zaciśnij go zdecydowanym ruchem.
Ostrzeżenie: zwykły wtyk RJ45 jest jednorazowy. Po zaciśnięciu nie da się go poprawić ani wykorzystać ponownie. Przed użyciem zaciskarki sprawdź kolejność kolorów, ułożenie żył i ich dojście do końca wtyku.
Jak podłączyć gniazdo naścienne RJ45?
Gniazdo naścienne lub moduł Keystone podłącza się inaczej niż wtyk. Nie wkłada się do niego uporządkowanych żył w przezroczystą końcówkę. Żyły prowadzi się do zacisków oznaczonych kolorami, zwykle dla T568A i T568B.
- Zdejmij zewnętrzną izolację kabla na odcinku wskazanym w instrukcji gniazda, zwykle tylko tyle, aby wygodnie rozprowadzić żyły.
- Wybierz oznaczenie T568B i stosuj je konsekwentnie po obu stronach instalacji.
- Rozdziel pary, ale pozostaw skręcenie możliwie blisko punktu zakończenia.
- Ułóż każdą żyłę w zacisku o odpowiadającym jej kolorze.
- Wciśnij przewody narzędziem typu punch-down, jeśli producent gniazda tego wymaga.
- Odetnij wystające końcówki, zamknij moduł i zamocuj gniazdo w puszce lub ramce.
W gnieździe zawsze kieruj się oznaczeniami producenta. Nie mieszaj schematów T568A i T568B na jednym końcu instalacji, chyba że świadomie wykonujesz połączenie krosowe zgodne z konkretnym zastosowaniem.
Co sprawdzić, gdy połączenie nie działa?
Najpierw sprawdź połączenie testerem kabli sieciowych. Pozwala on wykryć zamienione żyły, przerwę w obwodzie i brak kontaktu na jednym ze styków. Przy diagnostyce przejdź przez poniższe punkty:
- Sprawdź, czy kolejność kolorów odpowiada T568B po obu stronach przewodu.
- Upewnij się, że wszystkie żyły doszły do końca wtyku.
- Sprawdź, czy metalowe styki przebiły izolację każdej żyły.
- Zweryfikuj, czy zaciskarka docisnęła zarówno styki, jak i element przytrzymujący kabel.
- Obejrzyj przewód przy wtyku lub gnieździe, ponieważ zbyt mocne zgięcie może uszkodzić żyły.
Jeżeli tester wykazuje błąd, najczęściej trzeba odciąć wadliwy wtyk i zarobić nowy. Gdy poprawnie wykonane zakończenia nadal nie dają połączenia, przyczyną może być uszkodzenie przewodu prowadzonego w ścianie albo problem z urządzeniem sieciowym.
W przypadku typowego kabla domowego wybierz T568B, zachowaj skręcenie par możliwie blisko wtyku lub gniazda i zawsze przetestuj gotowe połączenie przed ułożeniem przewodu na stałe.
