Łącznik schodowy, fachowo nazywany łącznikiem dwukierunkowym, pozwala sterować jedną lampą z dwóch miejsc. Podłączenie polega na doprowadzeniu fazy do styku wspólnego pierwszego łącznika, połączeniu obu łączników dwoma przewodami korespondencyjnymi oraz wyprowadzeniu fazy ze styku wspólnego drugiego łącznika do lampy. Przed rozpoczęciem pracy bezwzględnie wyłącz zasilanie i sprawdź brak napięcia miernikiem.

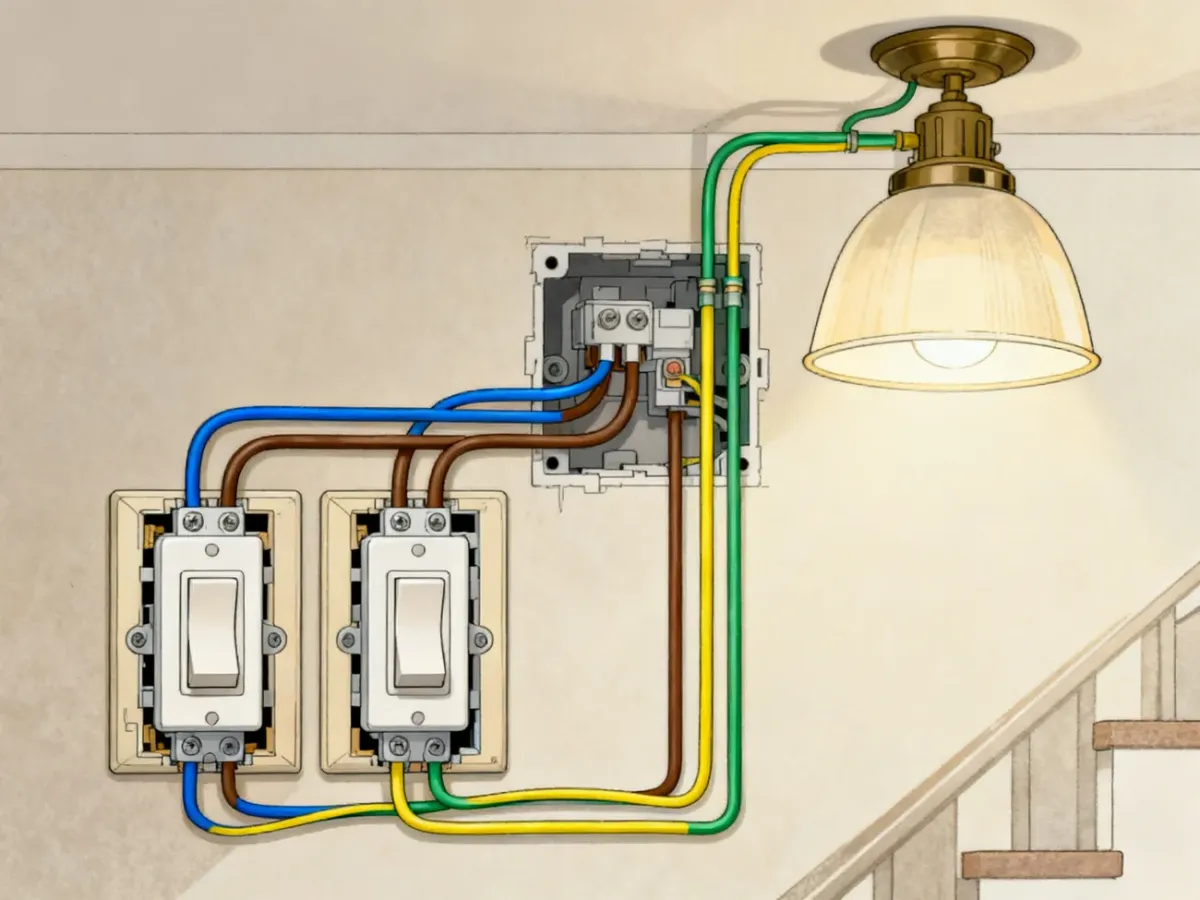

Jak działa układ schodowy?
Dwa łączniki schodowe nie działają jak dwa niezależne włączniki. Każdy z nich przełącza fazę między jednym stykiem wspólnym a jednym z dwóch styków korespondencyjnych. W efekcie prąd może popłynąć jedną z dwóch tras między łącznikami.
Zmiana położenia dowolnego łącznika zmienia wybraną trasę. Gdy oba łączniki tworzą ciągłe połączenie, lampa świeci. Gdy faza nie ma ciągłej drogi do lampy, światło jest wyłączone. Dlatego łączniki schodowe zawsze pracują w parze.
W typowym układzie przewód neutralny N oraz przewód ochronny PE nie przechodzą przez zaciski łączników. Biegną bezpośrednio do oprawy oświetleniowej, a łączniki przełączają wyłącznie przewód fazowy.
Co przygotować przed podłączeniem?
Do podstawowych prac potrzebujesz narzędzi umożliwiających bezpieczne odłączenie, identyfikację i zamocowanie przewodów:
- Śrubokręt izolowany.
- Miernik elektryczny lub dwubiegunowy tester napięcia.
- Szczypce i narzędzie do zdejmowania izolacji.
- Złączki instalacyjne dobrane do rodzaju przewodów.
Najpierw rozpoznaj zaciski w obu łącznikach. Ich oznaczenia mogą różnić się między producentami, dlatego przed podłączeniem sprawdź schemat na obudowie albo w instrukcji konkretnego modelu:
| Oznaczenie | Nazwa | Funkcja |
|---|---|---|
| L lub P | Styk wspólny | Do niego podłącza się fazę zasilającą albo fazę wychodzącą do lampy |
| Strzałki lub zaciski bez oznaczenia L/P | Styki korespondencyjne | Łączą pierwszy łącznik z drugim dwoma przewodami |
| N | Przewód neutralny | Biegnie bezpośrednio do lampy, nie do zacisku łącznika |
| PE | Przewód ochronny | Biegnie do zacisku ochronnego oprawy, jeśli oprawa go wymaga |
Kolory pomagają w identyfikacji, ale w starej lub zmienianej instalacji nie wolno ufać im bez pomiaru. Zwykle przewód fazowy L jest brązowy albo czarny, N niebieski, a PE żółto-zielony. Przewodów niebieskich i żółto-zielonych nie należy wykorzystywać jako przewodów korespondencyjnych.
Jak podłączyć wyłącznik schodowy krok po kroku?
Przed rozpoczęciem upewnij się, że instalacja ma przewody między obiema puszkami. W podstawowym układzie każdy pojedynczy łącznik schodowy ma trzy używane zaciski, a między łącznikami biegną dwa przewody korespondencyjne.
- Wyłącz zasilanie obwodu – wyłącz właściwy wyłącznik nadprądowy, a jeśli nie masz pewności, odłącz zasilanie głównym wyłącznikiem.
- Sprawdź brak napięcia – użyj sprawnego miernika na przewodach, z którymi będziesz pracować. Sam próbnik neonowy nie daje takiej pewności jak właściwy pomiar dwubiegunowym testerem.
- Podłącz fazę do pierwszego styku wspólnego – przewód zasilający L podłącz do zacisku oznaczonego najczęściej L albo P na pierwszym łączniku.
- Połącz styki korespondencyjne – dwa przewody poprowadź z dwóch zacisków korespondencyjnych pierwszego łącznika do dwóch odpowiadających im zacisków drugiego. Kolejność tych dwóch przewodów nie ma znaczenia dla samej zasady działania, ale oba muszą być podłączone.
- Podłącz wyjście do lampy – przewód fazowy idący do oprawy podłącz do styku wspólnego drugiego łącznika. To z niego faza będzie kierowana do lampy.
- Połącz przewód neutralny – przewód N połącz z przewodem neutralnym oprawy za pomocą właściwej złączki. Nie prowadź go przez łącznik.
- Połącz przewód ochronny – przewód PE doprowadź do zacisku ochronnego oprawy, jeśli oprawa jest wyposażona w takie przyłącze. Nie podłączaj go do zacisków łącznika.
- Sprawdź i zamocuj osprzęt – skontroluj, czy każda żyła jest dobrze osadzona, żaden odcinek miedziany nie wystaje poza zacisk i czy przewody nie są naprężone. Dopiero wtedy zamontuj łączniki w puszkach.
- Włącz zasilanie i wykonaj próbę – po zamknięciu puszek sprawdź działanie z obu miejsc. W każdej pozycji jednego łącznika przełączenie drugiego powinno zmieniać stan lampy.
Jeżeli lampa reaguje tylko na jeden łącznik albo działa w nietypowy sposób, najczęściej pomylono styk wspólny z korespondencyjnym. Wyłącz zasilanie i porównaj połączenia ze schematem producenta. Nie przekładaj przewodów przy włączonym obwodzie.
Na co uważać?
Praca przy instalacji elektrycznej może spowodować porażenie lub zwarcie. Zanim dotkniesz przewodu, wykonaj końcową kontrolę:
- Wyłącznik nadprądowy właściwego obwodu jest wyłączony.
- Brak napięcia potwierdzono miernikiem na wszystkich przewodach roboczych.
- Przewód fazowy L nie został pomylony z N ani PE.
- Styk wspólny znajduje się na właściwym zacisku każdego łącznika.
- Żadna żyła nie jest luźna, uszkodzona ani nie wystaje z zacisku.
- Przewody N i PE są prowadzone zgodnie z przeznaczeniem, bez używania ich jako korespondencyjnych.
W starych instalacjach kolory mogą być niezgodne z obecnymi zasadami, a przewodu ochronnego może w ogóle nie być. Jeśli nie potrafisz jednoznacznie rozpoznać przewodów, nie masz miernika albo w puszce znajdują się nieopisane połączenia, przerwij pracę i zleć sprawdzenie elektrykowi.
Co w przypadku sterowania z większej liczby miejsc?
Do sterowania jedną lampą z trzech lub większej liczby punktów stosuje się dwa łączniki schodowe oraz jeden albo więcej łączników krzyżowych. Łącznik krzyżowy montuje się pomiędzy łącznikami schodowymi. To osobny układ i wymaga odpowiedniego okablowania.
Jeśli instalacja nie ma przewodów między puszkami, jej przebudowa może wymagać prowadzenia nowych przewodów. Alternatywą bywają rozwiązania bezprzewodowe lub automatyka z czujnikiem ruchu, ale ich sposób podłączenia zależy od konkretnego urządzenia.
Poprawne podłączenie opiera się na jednej zasadzie: L trafia na styk wspólny, dwa przewody korespondencyjne łączą łączniki, a drugi styk wspólny prowadzi fazę do lampy. Jeśli nie możesz bezpiecznie potwierdzić funkcji przewodów, oszczędność na samodzielnym montażu nie uzasadnia ryzyka – skorzystaj z pomocy elektryka.
Artykuł ma charakter informacyjny. Prace przy instalacji elektrycznej powinny wykonywać osoby posiadające odpowiednią wiedzę i kwalifikacje. W razie wątpliwości skontaktuj się z elektrykiem.
