Przewody elektryczne w domu powinny być prowadzone na podstawie projektu instalacji, zgodnie z wymaganiami normy PN-IEC 60364 i przez osobę posiadającą odpowiednie uprawnienia elektryczne. Inwestor może nadzorować przebieg prac, ale samodzielne wykonywanie instalacji wiąże się z ryzykiem porażenia, pożaru, utraty gwarancji oraz problemów z odbiorem budynku.
Od czego zacząć planowanie instalacji?
Bezpieczna instalacja powstaje najpierw na papierze. Profesjonalny projekt powinien uwzględniać układ pomieszczeń, przewidywane obciążenia, liczbę obwodów, rozmieszczenie gniazd i punktów oświetleniowych, a także sposób zasilania urządzeń o dużej mocy. Projekt instalacji elektrycznej jest czymś innym niż sam projekt architektoniczny lub aranżacja wnętrz.
Najlepszy efekt daje współpraca inwestora, projektanta instalacji, elektryka i – jeśli dom jest już urządzany – architekta wnętrz. Zmiana położenia kuchni, pralki, klimatyzatora, oświetlenia czy telewizora może wpływać na przebieg tras i liczbę potrzebnych obwodów. Ustalenia trzeba nanieść na dokumentację przed rozpoczęciem bruzdowania.
Planowanie można uporządkować w kilku etapach:
- Określ sposób użytkowania pomieszczeń – zaznacz sprzęty wymagające stałego zasilania oraz odbiorniki o większej mocy.
- Ustal położenie gniazd, łączników i opraw – uwzględnij meble, zabudowę kuchenną, drzwi i planowane wyposażenie.
- Zleć wykonanie projektu instalacji – projektant dobiera obwody, zabezpieczenia, trasy i przekroje przewodów do przewidywanego obciążenia.
- Skonsultuj dokumentację z wykonawcą – elektryk powinien znać wszystkie założenia przed rozpoczęciem prac.
- Dokumentuj każdą zmianę – poprawki naniesione na rysunki i zdjęcia tras ułatwią późniejszy remont oraz odbiór instalacji.
Przekrój przewodu nie powinien być dobierany wyłącznie według przyzwyczajeń wykonawcy. W wielu domowych obwodach spotyka się przewody miedziane 3 × 1,5 mm² dla oświetlenia i 3 × 2,5 mm² dla gniazd, ale konkretne rozwiązanie zależy od długości trasy, sposobu ułożenia, zabezpieczenia i przewidywanego obciążenia. Płyta indukcyjna, kocioł elektryczny czy ładowarka samochodowa mogą wymagać osobnych obwodów i większych przekrojów.
Jak prowadzić trasy przewodów?

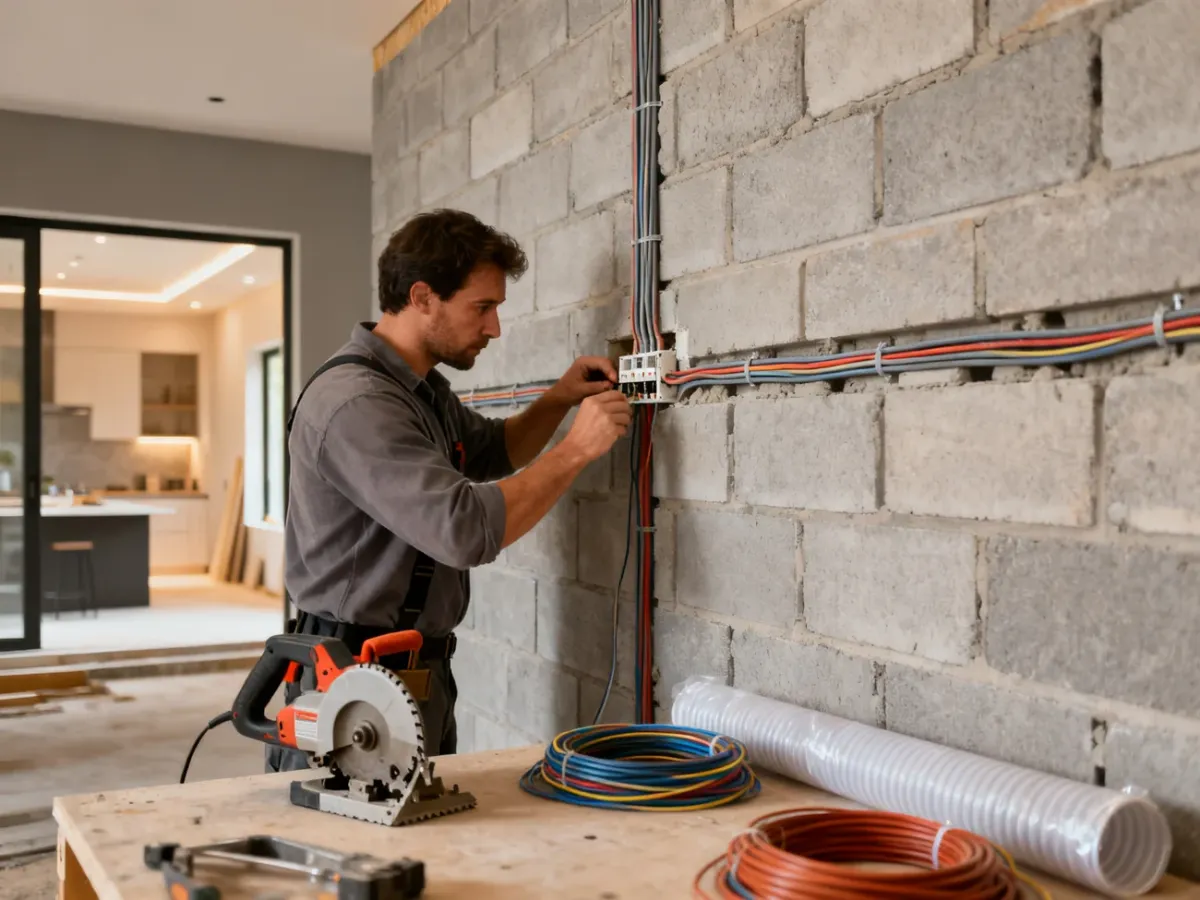

Podstawowa zasada jest prosta: przewody prowadzi się w liniach prostych, pionowo lub poziomo, równolegle do krawędzi ścian, podłóg, sufitu i ościeżnic. Trasy po skosie utrudniają późniejsze ustalenie położenia instalacji i zwiększają ryzyko przewiercenia przewodu podczas montażu szafki, półki lub uchwytu.
Inwestor powinien przed zakryciem instalacji wykonać zdjęcia wszystkich tras, najlepiej z widocznymi punktami odniesienia i miarką. Warto przechowywać je razem z projektem oraz naniesionymi zmianami. Pamięć mieszkańców nie jest wystarczającym zabezpieczeniem po kilku latach od zakończenia budowy.
Przy prowadzeniu przewodów trzeba dopilnować następujących zasad:
- Trasy powinny przebiegać pionowo lub poziomo, równolegle do krawędzi ścian i podłóg.
- Przewodów nie należy prowadzić po skosie, nawet jeśli skraca to trasę.
- Przejścia przez ściany i miejsca narażone na uszkodzenia powinny mieć przewidzianą ochronę mechaniczną.
- Przewody można układać w bruzdach lub rurach ochronnych, zależnie od rodzaju podłoża, projektu i wymagań instalacji.
- Trasy trzeba rozplanować tak, aby przewody nie były narażone na kontakt z instalacją gazową ani na skutki ewentualnego wycieku wody.
- W pobliżu materiałów łatwopalnych należy zastosować rozwiązania przewidziane dla danego podłoża i warunków pracy instalacji.
Bruzdownica ułatwia wykonanie prostych tras w ścianach murowanych, ale samo wycięcie bruzdy nie przesądza jeszcze o prawidłowości montażu. Liczy się głębokość, sposób mocowania, ochrona przewodu i późniejsze przykrycie go materiałem zgodnie z projektem. W miejscach, gdzie przewód może być narażony na przetarcie lub wymianę, elektryk może zastosować rurę ochronną. W domu drewnianym sposób prowadzenia instalacji wymaga szczególnej analizy ze względu na palność podłoża i wymagania ochrony przeciwpożarowej.
Instalacja puszkowa czy bezpuszkowa?
W instalacji puszkowej połączenia i rozgałęzienia przewodów wykonuje się w osobnych puszkach, często umieszczanych wysoko na ścianie. W instalacji bezpuszkowej połączenia są przeniesione do puszek znajdujących się pod gniazdami lub łącznikami. Oba rozwiązania mogą być wykonane poprawnie, ale różnią się sposobem serwisowania, estetyką i nakładem pracy.
| Cecha | Instalacja puszkowa | Instalacja bezpuszkowa |
|---|---|---|
| Estetyka | Widoczne pokrywy puszek, zwykle pod sufitem | Brak osobnych puszek rozgałęźnych na ścianach |
| Serwis | Połączenia są dostępne w puszkach, ale mogą być zasłonięte meblami | Połączenia znajdują się pod osprzętem, zwykle na łatwo dostępnej wysokości |
| Koszt i wykonanie | Może wymagać mniejszej liczby przewodów, lecz wymaga starannego opisania połączeń | Zwykle wymaga dokładniejszego planowania i większej ilości przewodów |
| Zastosowanie | Sprawdza się w wielu istniejących i modernizowanych instalacjach | Często wybierana w nowych domach, gdy ważna jest estetyka i dostępność połączeń |
Instalacja bezpuszkowa ogranicza liczbę miejsc, w których przewody są łączone, i ułatwia dostęp do połączeń podczas kontroli. Nie oznacza jednak, że jest automatycznie bezawaryjna. Nadal wymaga prawidłowego doboru przewodów, właściwych zacisków, rozdzielenia obwodów i wykonania pomiarów. Wyższy koszt wykonania może być uzasadniony tam, gdzie inwestorowi zależy na czystych ścianach i łatwiejszym serwisie.
Bezpieczeństwo w łazience i kuchni
Łazienka, kuchnia i pomieszczenia gospodarcze wymagają dokładnego zaplanowania ze względu na wilgoć, obecność wody i kontakt użytkownika z metalowymi elementami wyposażenia. Położenie gniazd, opraw i urządzeń należy ocenić względem wanien, brodzików, zlewów oraz innych źródeł wody. Konkretne strefy i odległości powinien wyznaczyć projektant lub elektryk na podstawie aktualnych wymagań dla danego pomieszczenia.
W obwodach zasilających pomieszczenia mieszkalne stosuje się ochronę uzupełniającą przez wyłącznik różnicowoprądowy o prądzie zadziałania nie większym niż 30 mA, zgodnie z projektem i układem rozdzielnicy. Nie zastępuje on poprawnego uziemienia, przewodu ochronnego ani właściwego zabezpieczenia nadprądowego.
W dokumentacji i podczas odbioru należy sprawdzić przede wszystkim:
- odległość gniazd i innych punktów elektrycznych od wanien, brodzików, zlewów i miejsc narażonych na zachlapanie,
- dobór osprzętu o stopniu ochrony dopasowanym do miejsca montażu,
- obecność i parametry wyłącznika różnicowoprądowego,
- ciągłość przewodów ochronnych oraz poprawność połączeń wyrównawczych,
- zgodność przewodów i ich izolacji z warunkami środowiskowymi.
Nie należy bezkrytycznie przyjmować, że jeden konkretny typ przewodu pasuje do każdej łazienki lub kuchni. W materiałach branżowych spotyka się między innymi oznaczenie YDYp 3 × 2,5 mm² z izolacją 450/750 V, ale ostateczny dobór zależy od obciążenia, sposobu ułożenia i projektu. Przewody przeznaczone do wnętrz nie powinny być stosowane na zewnątrz ani w gruncie. Dla takich tras dobiera się kable przeznaczone do pracy w warunkach zewnętrznych, na przykład kable typu YKY, jeśli projekt przewiduje takie rozwiązanie.
Jak nadzorować wykonanie instalacji?
Inwestor nie musi sam wykonywać połączeń, aby skutecznie kontrolować jakość prac. Powinien sprawdzić kwalifikacje wykonawcy, zakres umowy i zgodność robót z projektem. W praktyce uprawnienia SEP odnoszą się do kwalifikacji wymaganych przy eksploatacji, dozorze lub pomiarach instalacji. Zakres uprawnień powinien odpowiadać wykonywanym czynnościom, a prace odbiorcze i pomiary należy powierzyć osobie z właściwymi kwalifikacjami.
Podczas odbioru przydatna jest krótka lista kontrolna:
- Dokumentacja – projekt zawiera naniesione zmiany, a inwestor ma zdjęcia tras przed tynkowaniem.
- Przewody – zastosowane przekroje, typy i liczba żył odpowiadają projektowi oraz przeznaczeniu obwodów.
- Trasy – przewody biegną pionowo lub poziomo i nie zostały poprowadzone po skosie.
- Rozdzielnica – obwody, zabezpieczenia i wyłączniki są opisane zgodnie z dokumentacją.
- Pomiary – wykonawca przekazał protokoły wymaganych pomiarów instalacji.
- Umowa i odbiór – zakres prac, materiały, termin oraz odpowiedzialność wykonawcy są zapisane w umowie.
Ostrzeżenie: nie wykonuj samodzielnie prac przy czynnej instalacji i nie traktuj porad internetowych jako projektu. Błąd w doborze zabezpieczenia, przekroju przewodu lub połączeniu ochronnym może doprowadzić do porażenia albo pożaru. Prace powinien prowadzić elektryk z aktualnymi kwalifikacjami, a całość należy wykonać zgodnie z projektem, wymaganiami Prawa budowlanego dotyczącymi instalacji do 1 kV oraz właściwymi częściami normy PN-IEC 60364.
Najbezpieczniejszy sposób prowadzenia przewodów to taki, który można odtworzyć z projektu, zdjęć i oznaczeń, a jego poprawność potwierdzają pomiary. Dla nowego domu instalacja bezpuszkowa często upraszcza późniejszy dostęp do połączeń, ale niezależnie od wybranej metody najważniejsze pozostają projekt, właściwe kwalifikacje wykonawcy i rzetelny odbiór.
Artykuł ma charakter informacyjny i nie zastępuje indywidualnego projektu instalacji ani oceny osoby posiadającej wymagane kwalifikacje elektryczne.
