Jak wykonać instalację odgromową? Poradnik krok po kroku

Instalacja odgromowa nie jest po prostu zestawem drutów ułożonych na dachu. To kompletny system LPS, który obejmuje ochronę zewnętrzną i wewnętrzną, a jego wykonanie powinno wynikać z analizy ryzyka oraz projektu zgodnego z PN-EN 62305. Sam montaż „na oko” może nie ochronić budynku, a nawet zwiększyć ryzyko pożaru, uszkodzenia urządzeń i problemów z odszkodowaniem.

Czym naprawdę jest instalacja odgromowa?

System LPS, czyli Lightning Protection System, ma przejąć prąd piorunowy, odprowadzić go kontrolowaną drogą do ziemi i ograniczyć skutki wyładowania dla budynku oraz jego użytkowników. Właściwie zaprojektowana ochrona obejmuje nie tylko elementy widoczne na dachu, lecz także uziemienie, połączenia wyrównawcze, ochronę przeciwprzepięciową i koordynację z innymi instalacjami.

LPS zewnętrzny chroni obiekt przed fizycznymi skutkami bezpośredniego wyładowania. Składa się ze zwodów, przewodów odprowadzających i uziomu. LPS wewnętrzny ogranicza ryzyko przeskoków iskrowych, napięć dotykowych i przepięć w instalacjach elektrycznych, teletechnicznych oraz urządzeniach elektronicznych. Sam piorunochron zewnętrzny nie zastępuje ograniczników przepięć.

Podstawą projektowania jest seria norm PN-EN 62305. Norma porządkuje zasady oceny ryzyka, doboru klasy ochrony, rozmieszczenia zwodów, prowadzenia przewodów i wykonywania połączeń. W praktyce oznacza to, że instalacja odgromowa powinna być zaplanowana przed rozpoczęciem prac, a nie dopasowywana do gotowego dachu po zakończeniu budowy.

Czy instalacja odgromowa jest obowiązkowa?

Nie da się udzielić poprawnej odpowiedzi wyłącznie na podstawie powierzchni lub wysokości budynku. O potrzebie zastosowania ochrony decyduje ocena ryzyka uwzględniająca między innymi lokalizację, konstrukcję, wymiary, materiały, przeznaczenie obiektu, ukształtowanie terenu, sąsiednią zabudowę i występowanie urządzeń wrażliwych.

Obowiązek może wynikać z przepisów techniczno-budowlanych, projektu budowlanego albo wymagań dotyczących konkretnego obiektu. W przypadku domu jednorodzinnego również nie należy przyjmować, że niewielka wysokość automatycznie zwalnia z analizy. Budynek na otwartym terenie, na wzniesieniu lub wykonany z materiałów łatwopalnych może być narażony bardziej niż podobny obiekt w zwartej zabudowie.

Znaczenie mają też warunki ubezpieczenia. Ubezpieczyciel może wymagać kompletnego systemu, okresowych kontroli oraz protokołów pomiarowych. Przed rozpoczęciem prac trzeba sprawdzić ogólne warunki ubezpieczenia, ponieważ brak wymaganych zabezpieczeń lub dokumentacji może utrudnić uzyskanie odszkodowania.

Z czego składa się kompletny system LPS?

Elementy zewnętrznego i wewnętrznego LPS pełnią różne funkcje. Nie można zastąpić jednego przypadkowym odpowiednikiem drugiego:

• Zwody – poziome przewody, pionowe pręty lub iglice umieszczone tak, aby przejąć wyładowanie w strefie objętej ochroną.
• Przewody odprowadzające – prowadzą prąd od zwodów do ziemi możliwie krótką i kontrolowaną trasą.
• Złącza kontrolne – umożliwiają rozłączenie fragmentu instalacji na potrzeby kontroli ciągłości i pomiarów.
• Uziom – fundamentowy, otokowy lub inny układ przewodzący, który rozprasza prąd w gruncie.
• Połączenia wyrównawcze – łączą przewodzące części obiektu, ograniczając różnice potencjałów.
• Ograniczniki przepięć – chronią instalacje zasilające i sygnałowe przed przepięciami wywołanymi bezpośrednim lub pobliskim wyładowaniem.

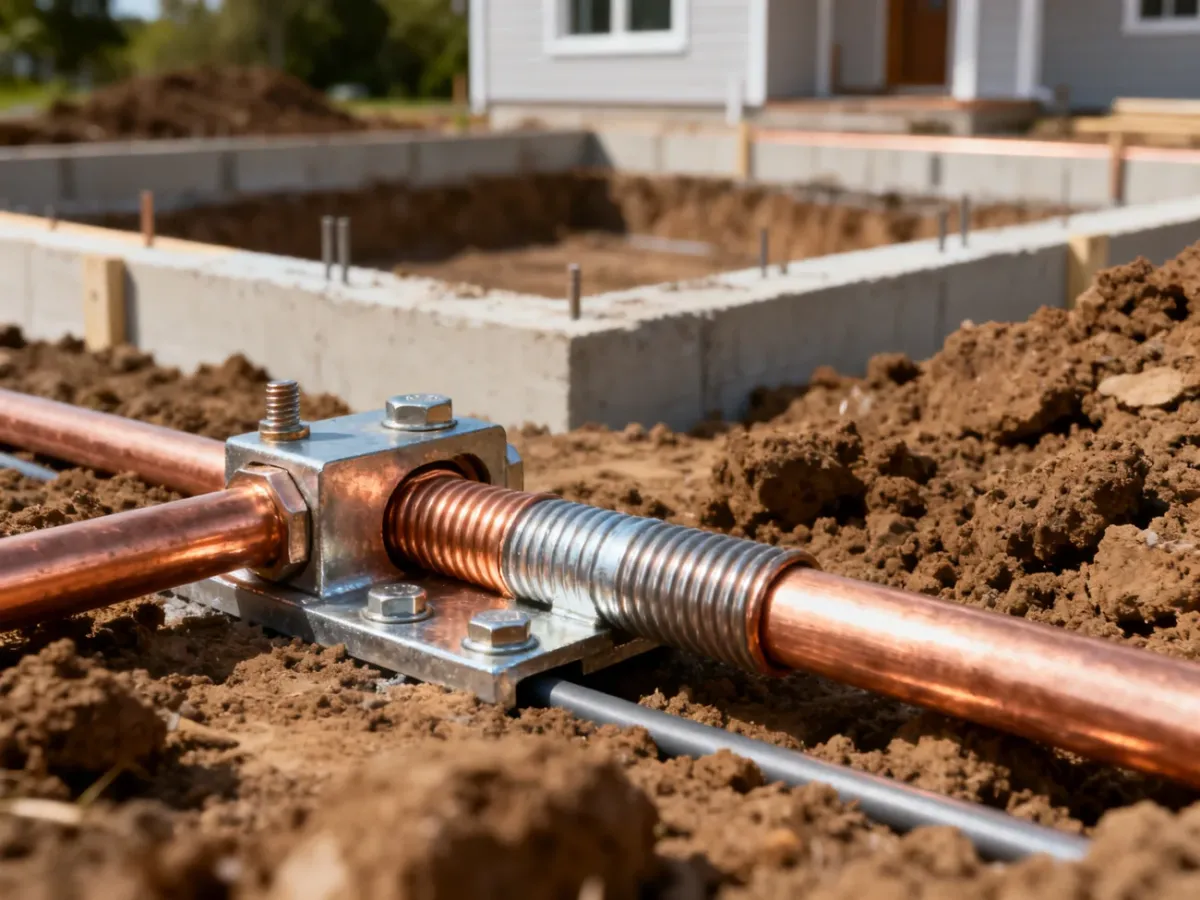

W nowym budynku uziom fundamentowy najlepiej zaplanować na etapie wykonywania fundamentów. W istniejącym obiekcie projektant może rozważyć uziom otokowy, pionowy lub inne rozwiązanie dopasowane do warunków gruntowych. Wybór materiału, sposób łączenia oraz ochrona przed korozją muszą odpowiadać projektowi i wymaganiom normowym.

Położenie zwodów nie jest dowolne. Projektant może wykorzystać metodę kąta ochronnego, metodę oczkową albo metodę toczącej się kuli. Wybór zależy od geometrii obiektu i wymaganej klasy LPS. Szczególnej uwagi wymagają kominy, anteny, maszty, klimatyzatory, instalacje fotowoltaiczne i inne elementy wystające ponad dach.

Jak przebiega wykonanie instalacji odgromowej?

Proces powinien przebiegać w określonej kolejności. Poniższe etapy opisują organizację inwestycji, a nie instrukcję samodzielnego montażu:

1. Analiza ryzyka i projekt – projektant zbiera informacje o budynku, lokalizacji, konstrukcji, urządzeniach na dachu i przebiegu innych instalacji. Na tej podstawie określa klasę LPS, strefy ochronne, trasy przewodów, odstępy izolacyjne oraz sposób ochrony wewnętrznej.
2. Wykonanie uziomu – w nowym budynku zwykle rozważa się uziom fundamentowy, a przy modernizacji często uziom otokowy lub pionowy. Połączenia należy wyprowadzić do punktów przewidzianych w projekcie, zwykle przez przewody uziemiające i złącza kontrolne.
3. Montaż przewodów odprowadzających – prowadzi się je możliwie prostymi trasami, z zachowaniem wymaganych odległości od przewodów elektrycznych, rur, konstrukcji metalowych i urządzeń. Liczba oraz rozmieszczenie przewodów wynikają z klasy LPS i geometrii obiektu.
4. Montaż zwodów – układ na dachu musi objąć obszar wskazany w projekcie. Nie wolno samowolnie przesuwać iglic, zmieniać przebiegu przewodów ani redukować liczby zwodów, ponieważ zmienia to strefę chronioną.
5. Koordynacja z instalacjami wewnętrznymi – trzeba uwzględnić fotowoltaikę, anteny, monitoring, alarm, automatykę, instalacje sanitarne i metalowe elementy konstrukcji. W razie braku odstępu izolacyjnego projektant dobiera inne rozwiązanie, na przykład połączenie wyrównawcze lub przewody izolowane przeznaczone do LPS.
6. Pomiary i odbiór – po zakończeniu prac sprawdza się ciągłość połączeń, stan złączy oraz parametry uziemienia. Wyniki należy zapisać w dokumentacji powykonawczej i protokole, a ewentualne odstępstwa od projektu wyjaśnić przed odbiorem.

Nie należy sprowadzać odbioru do jednej wartości rezystancji. Parametry uziemienia są ważne, ale równie istotne są ciągłość przewodów, jakość połączeń, trasy kabli, odstępy izolacyjne i zgodność rozmieszczenia elementów z projektem. Konkretne kryteria pomiarowe trzeba przyjąć na podstawie dokumentacji, norm oraz wymagań osoby odpowiedzialnej za odbiór.

Odstęp izolacyjny i klasy ochrony LPS

Odstęp izolacyjny to najmniejsza bezpieczna odległość między elementami LPS a innymi przewodzącymi częściami budynku lub instalacji. Podczas przepływu prądu piorunowego na przewodach odgromowych pojawia się znaczna różnica potencjałów. Jeśli metalowa rura, przewód, maszt albo ekran kabla znajdzie się zbyt blisko, może dojść do przeskoku iskrowego.

Dlatego nie wystarczy odsunąć anteny od widocznego drutu na dachu. Trzeba uwzględnić także metalowe obejmy, uchwyty, przewody prowadzone wewnątrz ścian, rury oraz połączenia z urządzeniami. Ten sam problem dotyczy paneli fotowoltaicznych. Ich konstrukcja, przewody i falownik powinny być uwzględnione już na etapie projektu LPS.

W normowym obliczeniu odstęp zależy między innymi od klasy LPS, materiału izolacyjnego, długości rozpatrywanej trasy oraz sposobu podziału prądu między przewody odprowadzające. Nie należy przyjmować uniwersalnej wartości typu „kilka centymetrów” ani przenosić rozwiązania z innego budynku.

Wartości w tabeli opisują parametry używane przy metodzie toczącej się kuli i metodzie oczkowej. Nie oznaczają, że każdy budynek można zakwalifikować do dowolnej klasy. O wyborze klasy decyduje projektant na podstawie analizy ryzyka. Klasa wpływa na rozmieszczenie zwodów, przewodów odprowadzających, wymagania dotyczące ochrony wewnętrznej oraz obliczany odstęp izolacyjny.

W obiektach pokrytych blachą lub mających rozbudowaną konstrukcję metalową zachowanie odstępów może być trudne. Wtedy konieczne jest przeanalizowanie ciągłości elektrycznej, połączeń wyrównawczych i ochrony przeciwprzepięciowej. Takiej zmiany nie powinien wprowadzać monter bez uzgodnienia z projektantem.

Na jakie błędy trzeba uważać?

Największe ryzyko powstaje wtedy, gdy instalację wykonuje się jako zbiór niezależnych prac kilku ekip. Każdy wykonawca może poprawnie zrealizować własny fragment, a mimo to cały system pozostanie nieskuteczny, jeśli nie zachowano odstępów i nie skoordynowano połączeń.

Najczęściej spotykane błędy to:

• wykonanie instalacji bez analizy ryzyka i projektu,
• zmiana trasy przewodu lub położenia zwodu bez konsultacji z projektantem,
• traktowanie jednego przewodu jako wystarczającego dla całego budynku,
• łączenie przypadkowych materiałów i ignorowanie korozji kontaktowej,
• prowadzenie przewodów LPS zbyt blisko kabli, rur, anten lub konstrukcji metalowych,
• brak koordynacji z instalacją fotowoltaiczną, monitoringiem i automatyką,
• pominięcie połączeń wyrównawczych oraz ograniczników przepięć,
• brak pomiarów, dokumentacji powykonawczej i protokołu odbioru.

Nieprawidłowe uziemienie również nie może być zastąpione prowizorycznym rozwiązaniem. Wbicie pojedynczego pręta, zalanie gruntu wodą z solą albo wykonanie pomiaru wyłącznie po deszczu nie potwierdza skuteczności systemu. Rezystancja zależy od rodzaju gruntu, wilgotności, głębokości wód i geometrii uziomu, dlatego musi zostać sprawdzona profesjonalnym pomiarem.

Kto może wykonać instalację odgromową?

Projektowanie i montaż LPS należy powierzyć osobie lub firmie, która zna PN-EN 62305, zasady ochrony przeciwprzepięciowej, połączenia wyrównawcze i wymagania dotyczące pomiarów. Wykonawca powinien mieć kwalifikacje elektryczne właściwe dla zakresu prac, w praktyce często potwierdzane uprawnieniami SEP G1, oraz doświadczenie konkretnie w systemach odgromowych.

Samo uprawnienie nie zastępuje wiedzy projektowej. Przy wyborze wykonawcy sprawdź, czy otrzymasz projekt lub dokumentację techniczną, wykaz zastosowanych materiałów, protokoły pomiarów, dokumentację powykonawczą i zasady późniejszych kontroli. Dekarz albo elektryk może uczestniczyć w pracach, ale nie powinien samodzielnie decydować o klasie LPS, strefach ochronnych i odstępach izolacyjnych bez odpowiednich kompetencji.

Kontrole i utrzymanie systemu

Instalacja odgromowa wymaga kontroli po większych zmianach na dachu, po rozbudowie instalacji elektrycznej lub fotowoltaicznej, po remoncie oraz po podejrzeniu bezpośredniego wyładowania. Zakres i częstotliwość przeglądów trzeba ustalić z uwzględnieniem projektu, norm, warunków środowiskowych i wymagań ubezpieczyciela.

Podczas kontroli sprawdza się w szczególności:

• ciągłość elektryczną przewodów i połączeń,
• stan zwodów, uchwytów, złączy oraz zabezpieczeń przed korozją,
• czy nowe urządzenia na dachu nie naruszyły stref ochronnych,
• rezystancję uziemienia i stan wyprowadzeń do złączy kontrolnych,
• działanie oraz dobór ograniczników przepięć,
• zgodność instalacji z dokumentacją powykonawczą.

Kompletny LPS jest inwestycją w bezpieczeństwo ludzi, budynku i wyposażenia. Najbezpieczniejsza kolejność to analiza ryzyka, projekt, uzgodnienie tras z innymi branżami, wykonanie przez wykwalifikowaną ekipę oraz pomiary z dokumentacją. Nie da się zastąpić tego schematu montażem kilku przewodów według własnej oceny.

---

Artykuł ma charakter informacyjny. Instalację odgromową należy projektować, wykonywać i odbierać zgodnie z aktualnymi przepisami, normami oraz dokumentacją przygotowaną przez osoby posiadające odpowiednie kwalifikacje.
