Oświetlenie szynowe montuje się przez zaplanowanie układu, dobranie kompatybilnych elementów, zamocowanie szyny do sufitu, podłączenie modułu zasilającego i wpięcie reflektorów. Najważniejsza zasada brzmi: przed pracami przy instalacji elektrycznej wyłącz zasilanie i sprawdź, czy przewody nie są pod napięciem.
Czego potrzebujesz do montażu?

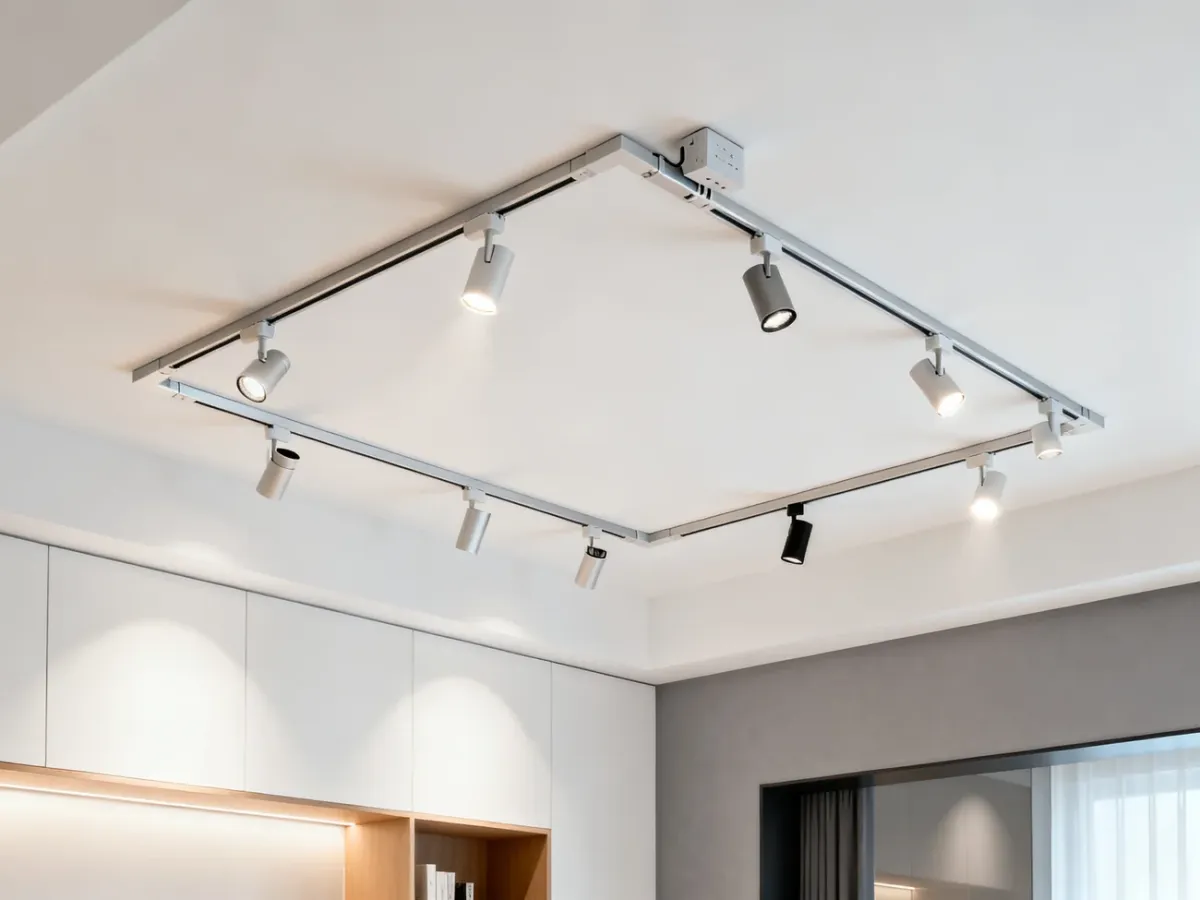

Podstawą systemu jest szynoprzewód, czyli aluminiowa szyna z przewodami rozprowadzającymi zasilanie na całej długości. Do niej dobiera się reflektory, element zasilający, łączniki i zaślepki. Szyny występują najczęściej w długościach 1, 2 lub 3 m, a wiele modeli można docinać i łączyć w linie, narożniki, kwadraty, prostokąty albo układy w kształcie litery L czy T.
Przed zakupem sprawdź, czy wszystkie elementy należą do tego samego systemu. Reflektor musi pasować do konkretnego typu szyny i sposobu mocowania. Czasem kompatybilność zapewnia standard, na przykład Eurotrack, ale nie jest to regułą dla wszystkich producentów. Nie zakładaj, że lampa innej marki będzie pasować tylko dlatego, że wygląda podobnie.
Do typowego montażu przygotuj:
- wiertarkę z wiertłem dobranym do rodzaju sufitu,
- wkrętak lub wkrętarkę,
- szczypce i narzędzia do przygotowania przewodów,
- poziomicę, miarkę, ołówek i detektor przewodów, jeśli jest potrzebny.
W zestawie powinny znaleźć się także następujące elementy systemu:
- szynoprzewód dopasowany do wybranej metody montażu,
- reflektory szynowe lub inne kompatybilne oprawy,
- moduł zasilający końcowy albo przelotowy,
- łączniki, zaślepki i uchwyty montażowe.
Jeżeli wybierasz system magnetyczny, potrzebujesz dodatkowo zasilacza LED dostosowanego do napięcia szyny, zwykle 48 V. Taka instalacja nie jest podłączana do szyny tak samo jak standardowy system 230 V.
| Metoda | Wymagania sufitowe | Efekt wizualny |
|---|---|---|
| Natynkowa | Równa powierzchnia i odpowiednie kołki lub wkręty | Szyna pozostaje widoczna na suficie |
| Podtynkowa | Sufit z przygotowanym frezem lub zabudowa pod szynę | Szyna jest zlicowana z powierzchnią sufitu |
| Zwieszana | Uchwyty sufitowe i linki do zawieszania | Szyna znajduje się poniżej stropu, podobnie jak lampa wisząca |
System może być jedno- albo trójfazowy. W systemie 1-fazowym wszystkie oprawy zwykle zapalają się razem. W systemie 3-fazowym reflektory można przypisać do różnych obwodów i sterować nimi osobno, ale wymaga to właściwego modułu zasilającego, przewodów oraz włącznika. Szyna 3-fazowa może działać w instalacji jednofazowej, jednak wtedy nie wykorzystasz jej pełnych możliwości sterowania.
Jak zamontować oświetlenie szynowe krok po kroku?
- Zaplanuj układ szyn. Rozrysuj przebieg instalacji na suficie i zaznacz miejsca reflektorów. Uwzględnij położenie istniejącego przewodu zasilającego, drzwi, mebli, wyspy kuchennej albo stołu. Zdecyduj też, czy zasilanie będzie na końcu układu, czy pomiędzy dwoma odcinkami.
- Dobierz i przygotuj elementy. Zmierz potrzebną długość, wybierz łączniki i sprawdź kierunek modułu zasilającego. Szynę można dociąć zgodnie z instrukcją producenta. Po cięciu usuń zadziory i sprawdź, czy łącznik oraz zaślepka pasują do nowej krawędzi.
- Przyłóż szynę do sufitu. Ustaw ją zgodnie z oznaczonym układem, wypoziomuj i zaznacz miejsca otworów. W przypadku sufitu podwieszanego upewnij się, że mocowanie trafi w profil albo wzmocnienie, a nie wyłącznie w cienką płytę.
- Wykonaj mocowanie mechaniczne. Wywierć otwory, włóż odpowiednie kołki i przykręć szynę. Nie dobieraj mocowań wyłącznie do ciężaru samej szyny, ponieważ po zamontowaniu obciążać ją będą także reflektory lub lampy wiszące.
- Połącz odcinki. Wsuń łączniki zgodnie z instrukcją i połącz szyny w zaplanowany kształt. Elementy mechaniczne i elektryczne mogą być osobnymi częściami, dlatego sprawdź, czy połączenie przekazuje również zasilanie.
- Podłącz moduł zasilający. Po odłączeniu zasilania przygotuj przewody i podłącz je do zacisków oznaczonych w module. Następnie zamknij obudowę i zamocuj element w szynie. Nie pozostawiaj odsłoniętych styków.
- Załóż zaślepki i reflektory. Zakończ wolne końce szyny zaślepkami. Reflektory włóż zgodnie z instrukcją, zablokuj i ustaw w wybranych miejscach. Po zamontowaniu zwykle można je przesuwać bez demontażu całej instalacji.
Montaż natynkowy
To najprostszy wariant. Szynę przykłada się do sufitu, zaznacza punkty mocowania, wierci otwory i przykręca prowadnicę. W wielu modelach otwory są wykonane fabrycznie. Jeżeli po docięciu szyny nie ma otworu w wygodnym miejscu, można wykonać go wiertłem do metalu, o ile dopuszcza to instrukcja producenta.
Montaż podtynkowy
Ten sposób wymaga szyny z odpowiednim rantem oraz przygotowanego frezu. W nowym suficie podwieszanym szynę najlepiej zamontować przed zamknięciem zabudowy płytami. Przy gotowym suficie konieczne jest wykonanie dokładnego korytka. To praca wymagająca precyzji, dlatego przy braku doświadczenia lepiej zlecić ją wykonawcy.
Montaż zwieszany
Do szyny montuje się uchwyty i linki, a następnie mocuje punkty zawieszenia do stropu. Odstępy między linkami powinny zapewniać stabilność całego układu. Przy długiej szynie wybierz model o odpowiedniej sztywności i nie zwiększaj liczby opraw bez sprawdzenia dopuszczalnego obciążenia.
Jak bezpiecznie podłączyć zasilanie?
Element zasilający zawiera zaciski, do których podłącza się przewody instalacji. Najczęściej stosuje się zasilanie końcowe, montowane na końcu szyny. Jeśli przewód wychodzi w środku planowanego układu, użyj zasilania przelotowego albo odpowiedniego łącznika zasilającego. Taki element może przekazywać napięcie w dwóch kierunkach, na przykład do lewej i prawej części instalacji.
W standardowym obwodzie spotkasz przewód fazowy oznaczony L, neutralny N oraz ochronny PE. Kolory są wskazówką, ale nie zastępują pomiaru. W starszych lub zmodyfikowanych instalacjach barwa przewodu może nie odpowiadać jego rzeczywistej funkcji. Zaciski w module zasilającym podłączaj wyłącznie zgodnie ze schematem konkretnego systemu.
W szynie 1-fazowej podłączenie przewodu fazowego zasila jeden wspólny obwód opraw. W szynie 3-fazowej znajdują się osobne tory, zwykle oznaczone numerami 1, 2 i 3. Pozwala to rozdzielić lampy na strefy, ale nie oznacza automatycznie, że można podłączyć dowolną liczbę przewodów. Liczba żył, sposób sterowania i zabezpieczenia muszą odpowiadać instalacji oraz instrukcji producenta.
Jeśli nie masz doświadczenia przy instalacjach 230 V, nie wykonuj podłączenia samodzielnie. Montaż mechaniczny możesz przygotować we własnym zakresie, ale połączenie z obwodem elektrycznym powierz uprawnionemu elektrykowi.
Na co uważać podczas montażu?
Najczęstsze problemy wynikają nie z samego przykręcenia szyny, lecz z błędnego doboru elementów albo niewłaściwego planowania. Zwróć uwagę na następujące kwestie:
- Nie docinaj szyny bez sprawdzenia, gdzie przebiegają jej przewody i jak producent zaleca wykonać cięcie.
- Nie łącz reflektorów różnych systemów bez potwierdzenia kompatybilności, nawet jeśli mają podobny kształt adaptera.
- Nie umieszczaj wszystkich reflektorów przypadkowo na środku pomieszczenia, lecz kieruj je na blat, stół, regał, obraz albo strefę wypoczynku.
- Nie wieszaj ciężkiej oprawy na samej płycie gipsowo-kartonowej bez przewidzianego wzmocnienia.
- W łazience sprawdź stopień ochrony IP oraz miejsce montażu względem stref wilgotnych.
Czy instalacja jest gotowa?
Przed przywróceniem zasilania wykonaj ostatnią kontrolę:
- sprawdź, czy szyna i wszystkie łączniki są stabilnie przykręcone,
- upewnij się, że moduł zasilający ma zamkniętą obudowę,
- sprawdź, czy przewody są prawidłowo umieszczone w zaciskach i nie wysuwają się,
- potwierdź, że reflektory są zablokowane i nie mają uszkodzonych styków.
Dopiero po tej kontroli można włączyć zabezpieczenie obwodu i sprawdzić działanie lamp. Jeżeli pojawi się iskrzenie, zapach spalenizny, migotanie albo zadziała zabezpieczenie, natychmiast odłącz zasilanie i wezwij elektryka. Przy prawidłowo dobranych elementach oświetlenie szynowe daje dużą swobodę zmiany położenia i kierunku świecenia bez przebudowy całego sufitu.
Prace przy instalacji elektrycznej mogą stwarzać zagrożenie porażeniem lub pożarem. W razie wątpliwości skorzystaj z pomocy wykwalifikowanego elektryka i zawsze postępuj zgodnie z instrukcją producenta systemu.
