Zawór zwrotny montuje się zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie. Przed rozpoczęciem pracy trzeba odciąć wodę, odłączyć pompę od zasilania i całkowicie spuścić ciśnienie z instalacji. Połączenia gwintowe powinny być szczelne, ale nie wolno dokręcać zaworu z nadmierną siłą ani przenosić przez jego korpus naprężeń na rury.
Przygotowanie do montażu
Dobierz zawór do średnicy rury, rodzaju medium, ciśnienia i temperatury pracy. W prostym układzie wodnym najczęściej stosuje się zawór sprężynowy lub grzybkowy. Przy pompie głębinowej dodatkowy zawór umieszcza się na przewodzie tłocznym, tuż za pompą, aby ograniczyć cofanie wody do studni.
Przygotuj następujące narzędzia i materiały:
- Zawór zwrotny dopasowany do średnicy i rodzaju gwintu instalacji.
- Klucz nastawny albo klucz do rur.
- Taśmę PTFE lub pakuły z pastą uszczelniającą.
- Ścierkę, wiadro i ewentualnie nowe uszczelki.
- Filtr lub osadnik, jeśli woda zawiera piasek, rdzę albo inne zanieczyszczenia.
Zamknij zawory odcinające, odłącz pompę od zasilania i otwórz kran albo spust w najniższym punkcie instalacji. Praca na przewodzie znajdującym się pod ciśnieniem grozi zalaniem, wyrwaniem elementu armatury i uszkodzeniem gwintów.
Jak zamontować zawór zwrotny krok po kroku?
Przed montażem sprawdź kartę techniczną zaworu. Niektóre modele mogą pracować tylko w określonej pozycji, na przykład poziomej lub pionowej. Zawsze nadrzędne są zalecenia producenta.
- Jeśli wymieniasz stary zawór, odkręć go po całkowitym spuszczeniu wody i ciśnienia z przewodu.
- Oczyść gwinty z resztek starej taśmy, pakuł, rdzy i zabrudzeń. Sprawdź, czy nie są pęknięte ani mocno zużyte.

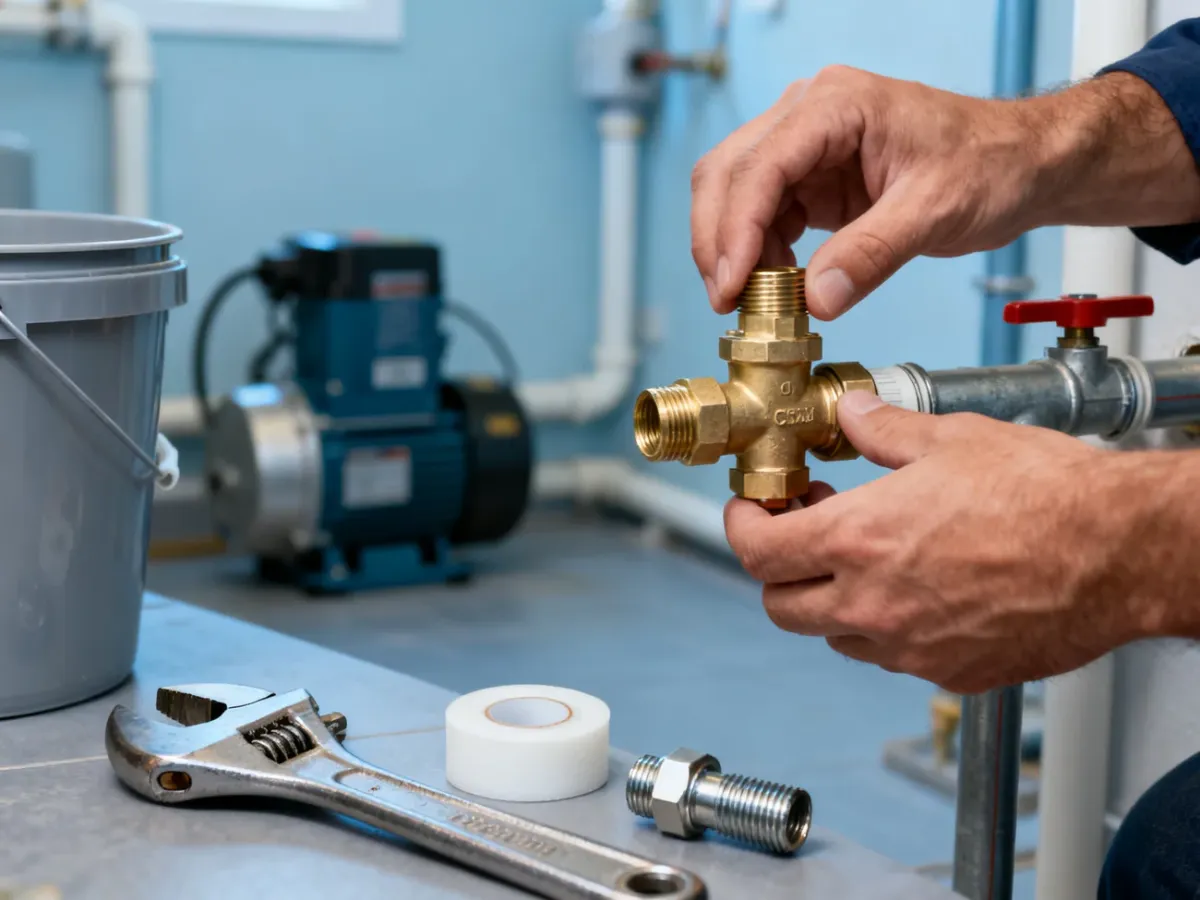

- Ustaw nowy zawór tak, aby strzałka na korpusie wskazywała normalny kierunek przepływu wody. Przy przewodzie tłocznym pompy głębinowej strzałka powinna prowadzić od pompy w stronę instalacji.
- Nałóż na gwint odpowiednią ilość taśmy PTFE albo pakuł z pastą. Materiał uszczelniający nie może wystawać do wnętrza przewodu, ponieważ może ograniczyć przepływ lub zablokować mechanizm zaworu.
- Wkręć zawór ręcznie, a następnie dokręć go kluczem. Używaj drugiego klucza do przytrzymania przeciwległego elementu, jeśli konstrukcja instalacji tego wymaga.
- Nie dokręcaj zaworu na siłę. Jego korpus nie może służyć jako dźwignia do ustawiania, wyginania ani skręcania rur. Nadmierne naprężenie może później spowodować pęknięcie, nieszczelność lub uszkodzenie gwintu.
- Jeśli układ tego wymaga, zamontuj filtr przed zaworem oraz zawory odcinające po obu stronach. Ułatwi to czyszczenie i wymianę armatury.
- Powoli napełnij instalację, obserwując połączenia. Następnie uruchom pompę lub obieg i sprawdź szczelność oraz stabilność pracy.
W przypadku pompy głębinowej zawór zwrotny montuje się za pompą na przewodzie tłocznym, jeśli celem jest zatrzymanie cofki bezpośrednio przy urządzeniu. W niektórych układach stosuje się także zawór stopowy z koszem na końcu przewodu ssącego. Kosz zatrzymuje większe zanieczyszczenia, ale wymaga okresowego czyszczenia.
Nie każdy zawór zwrotny może zastąpić zawór antyskażeniowy. Przy przyłączu wodociągowym, zwłaszcza za wodomierzem głównym, zabezpieczenie przed przepływem zwrotnym dobiera się do rodzaju zagrożenia i wymagań ochrony wody pitnej, w tym PN-EN 1717. Zwykły zawór zwrotny blokuje cofanie medium, ale nie zawsze spełnia funkcję zabezpieczenia antyskażeniowego.
Jaki zawór zwrotny wybrać?
Poza średnicą przyłącza sprawdź rodzaj gwintu, dopuszczalne ciśnienie, temperaturę pracy, kierunek montażu i minimalne ciśnienie otwarcia. Zbyt mały zawór może powodować spadki ciśnienia, a model o zbyt dużym oporze może utrudniać pracę pompy.
| Typ zaworu | Główne zastosowanie | Zalety i ograniczenia |
|---|---|---|
| Sprężynowy | Domowe instalacje wodne, hydrofory, układy pompowe i grzewcze | Kompaktowy i uniwersalny, ale wymaga sprawdzenia ciśnienia otwarcia |
| Klapowy | Większe średnice i instalacje, w których liczą się małe opory przepływu | Dobrze sprawdza się przy większym przepływie, lecz może wymagać określonej pozycji montażowej |
| Stopowy z koszem | Końcówka przewodu ssącego pompy w studni lub zbiorniku | Utrzymuje wodę w przewodzie i zatrzymuje większe zanieczyszczenia, ale kosz trzeba czyścić |
W instalacjach wodnych często wybiera się modele mosiężne, ponieważ materiał dobrze znosi typowe warunki pracy i jest odporny na korozję. Ważna jest także budowa elementu zamykającego. Metalowy grzybek lub płytka zwykle lepiej znoszą obciążenia niż delikatne elementy z tworzywa, ale ostateczny wybór powinien wynikać z parametrów konkretnego układu.
Jak sprawdzić poprawność montażu?
Po powolnym napełnieniu instalacji pozostaw połączenia widoczne i obserwuj je podczas pracy pompy. Kontrola powinna obejmować następujące punkty:
- Czy strzałka na korpusie wskazuje właściwy kierunek przepływu?
- Czy na gwintach, uszczelkach i korpusie nie pojawiają się krople wody?
- Czy pompa uruchamia się i wyłącza bez nietypowych drgań, hałasu lub częstego załączania?
- Czy ciśnienie po wyłączeniu pompy nie spada gwałtownie bez wyraźnej przyczyny?
- Czy woda płynie swobodnie i nie ma objawów zablokowania zaworu?
Odwrotnie zamontowany zawór może całkowicie zablokować przepływ. Jeśli po montażu pompa pracuje nierówno, instalacja traci ciśnienie albo układ nie może się napełnić, najpierw sprawdź kierunek strzałki, drożność zaworu i obecność zanieczyszczeń. Gdy instalacja jest podłączona do wodociągu, pracuje z kotłem lub podgrzewaczem albo wymaga zabezpieczenia antyskażeniowego, dobór i montaż lepiej powierzyć hydraulikowi.
Najważniejsze zasady są proste: właściwy typ i średnica zaworu, montaż zgodny ze strzałką, instalacja bez ciśnienia oraz szczelne połączenie wykonane bez nadmiernego dokręcania. Taki sposób pracy ogranicza ryzyko cofania wody i pozwala zachować stabilne działanie pompy lub hydroforu.
