Dla urządzenia o mocy 9 kW najczęściej stosuje się zasilanie trójfazowe i przewód 5 × 2,5 mm². To wartość typowa dla krótkiej trasy i warunków określonych przez producenta. Przy długim odcinku, nietypowym sposobie ułożenia albo podwyższonej temperaturze może być potrzebny przewód 5 × 4 mm² lub inny wariant wskazany w dokumentacji urządzenia.
Jaki przewód do 9 kW?
Moc 9 kW jest zwykle obsługiwana przez instalację trójfazową, potocznie nazywaną siłą. W typowej instalacji domowej standardowym wyborem jest przewód z pięcioma żyłami o przekroju 5 × 2,5 mm². Taki przewód prowadzi trzy żyły fazowe, przewód neutralny oraz ochronny.
Nie należy jednak traktować tego oznaczenia jako uniwersalnej reguły dla każdej instalacji. Ostateczny dobór zależy między innymi od długości trasy, sposobu ułożenia przewodu, temperatury otoczenia, rodzaju odbiornika i zabezpieczenia obwodu. Parametry podane przez producenta pieca, nagrzewnicy lub innego urządzenia mają pierwszeństwo przed ogólną wartością orientacyjną.
Dobór przewodu dla różnych warunków
Poniższe zestawienie pokazuje typowe warianty dla urządzenia o mocy 9 kW:
| Zastosowanie | Typ zasilania | Zalecany przekrój | Uwagi |
|---|---|---|---|
| Typowa instalacja domowa | 3 fazy, 400 V | 5 × 2,5 mm² | Krótka trasa i warunki zgodne z dokumentacją urządzenia |
| Piec w saunie fińskiej | 3 fazy, 400 V | 5 × 2,5 mm² SiHF | Przewód silikonowy odporny na wysoką temperaturę |
| Długa trasa zasilająca | 3 fazy, 400 V | 5 × 4 mm² | Wariant do rozważenia po obliczeniu spadku napięcia |
Przewód 5 × 4 mm² nie jest automatycznie wymagany przy każdym urządzeniu 9 kW. Większy przekrój może być potrzebny wtedy, gdy długość trasy powoduje zbyt duży spadek napięcia albo przewód jest ułożony w warunkach ograniczających jego chłodzenie. Decyzję powinien potwierdzić elektryk na podstawie rzeczywistych parametrów obwodu.
Co wpływa na wybór przekroju?
Sam parametr mocy nie wystarcza do dobrania przewodu. Przed zakupem trzeba sprawdzić następujące czynniki:
- Długość trasy – przy odcinkach rzędu 20–30 m i dłuższych trzeba zweryfikować spadek napięcia, ponieważ może uzasadniać zastosowanie większego przekroju.
- Sposób ułożenia – przewód prowadzony w ścianie, rurze, kanale lub w wiązce może mieć inną obciążalność cieplną.
- Temperatura otoczenia – wysoka temperatura pogarsza warunki odprowadzania ciepła i ma znaczenie dla dopuszczalnego obciążenia żył.
- Rodzaj urządzenia – piec, nagrzewnica i pompa ciepła mogą mieć różne wymagania dotyczące przewodu, zabezpieczenia oraz sposobu podłączenia.

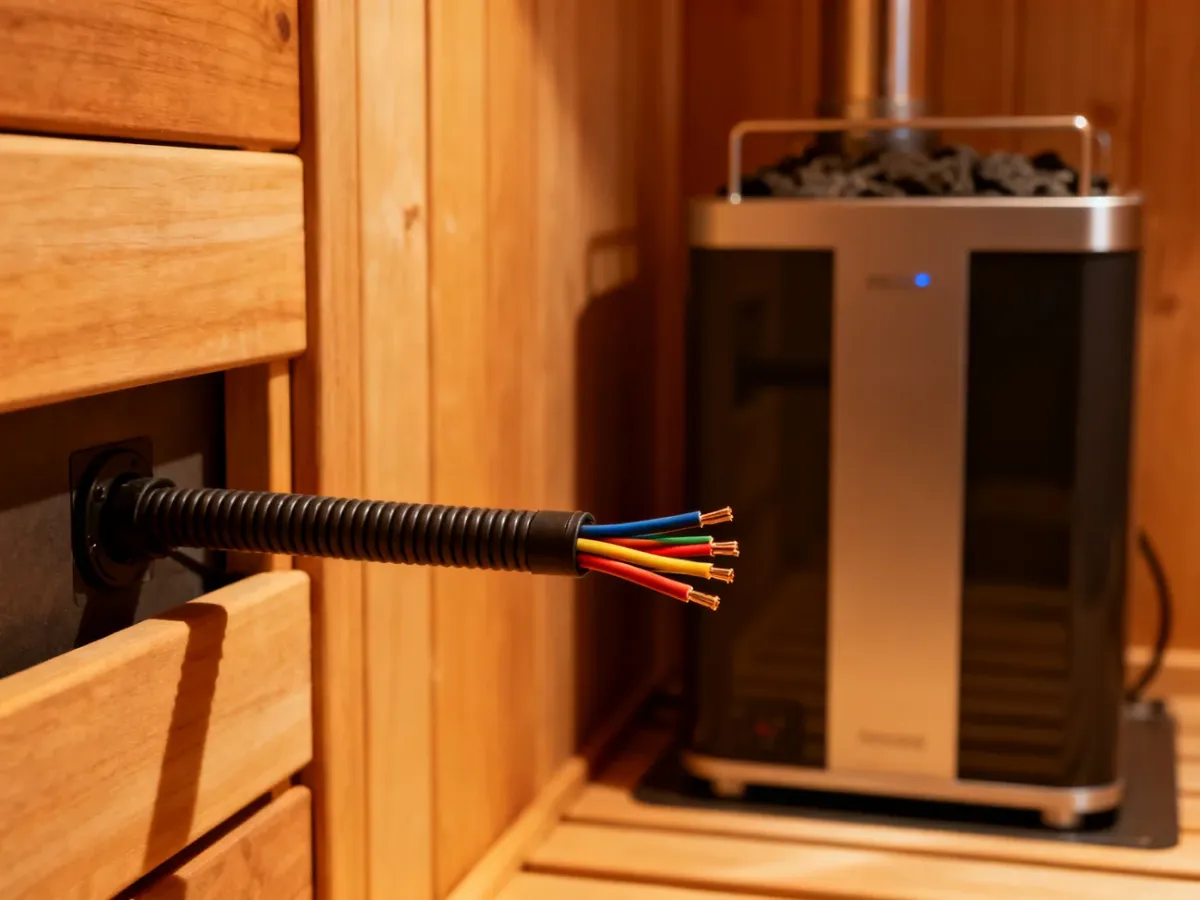

W przypadku sauny zwykły przewód instalacyjny, taki jak YDYp, nie powinien być prowadzony w miejscu narażonym na wysoką temperaturę. Do połączenia pieca stosuje się przewód silikonowy SiHF, którego izolacja jest przeznaczona do pracy w podwyższonej temperaturze. Dane techniczne konkretnego przewodu mogą obejmować zakres od –60°C do +180°C, a krótkotrwałe działanie temperatury do +220°C, ale zawsze trzeba sprawdzić kartę danego produktu i miejsce jego ułożenia.
Przewód SiHF 5 × 2,5 mm² jest spotykany przy podłączaniu pieców o mocy do 9 kW. Jest elastyczny, lecz ma ograniczoną odporność mechaniczną, dlatego nie zastępuje ochrony mechanicznej wymaganej w konkretnej trasie. Przewód powinien być prowadzony poza strefą, w której temperatura przekracza jego parametry pracy, zgodnie z instrukcją producenta pieca i zasadami wykonywania instalacji.
Jak zweryfikować przewód przed zakupem?
Przed zamówieniem kabla sprawdź instalację w następującej kolejności:
- Odczytaj z tabliczki znamionowej lub instrukcji, czy urządzenie wymaga zasilania jednofazowego czy trójfazowego.
- Zmierz rzeczywistą długość trasy od rozdzielnicy do urządzenia, uwzględniając zapas na podłączenie.
- Ustal sposób prowadzenia przewodu, temperaturę otoczenia oraz ewentualne narażenie na wilgoć i uszkodzenia mechaniczne.
- Przekaż te dane elektrykowi, który dobierze przekrój, zabezpieczenia i sposób podłączenia.
Jakie zabezpieczenia są potrzebne?
Obwód urządzenia o mocy 9 kW powinien mieć zabezpieczenie dobrane do przewodu, sposobu jego ułożenia i parametrów odbiornika. W instalacji stosuje się odpowiedni wyłącznik nadprądowy, a także wyłącznik różnicowoprądowy, jeśli wymagają tego projekt i charakter urządzenia. Nie wolno dobierać zabezpieczenia wyłącznie na podstawie mocy, bez sprawdzenia obciążalności przewodu.
Podłączenie urządzenia 9 kW powinien wykonać i sprawdzić elektryk posiadający wymagane kwalifikacje SEP. Zbyt mały przekrój, luźne zaciski albo niewłaściwe zabezpieczenie mogą doprowadzić do przegrzewania przewodu, uszkodzenia instalacji, porażenia lub pożaru.
W typowej, krótkiej trasie odpowiedzią na pytanie „9 kW – jaki przewód?” będzie 5 × 2,5 mm² zasilany trójfazowo. Dla sauny powinien to być wariant silikonowy SiHF, a przy dłuższej trasie dobór należy potwierdzić obliczeniem spadku napięcia i oceną warunków ułożenia.
