Do nowoczesnego domu wybierz wyłącznik różnicowoprądowy typu A, najczęściej o czułości 30 mA. Typ AC reaguje tylko na sinusoidalny prąd przemienny, dlatego przy elektronice użytkowej może nie zadziałać wtedy, gdy ochrona jest potrzebna. Różnica w cenie zwykle nie uzasadnia oszczędzania na słabszym rozwiązaniu.
Dlaczego typ AC nie wystarcza?
Wyłącznik różnicowoprądowy kontroluje, czy prąd wpływający do obwodu przewodem fazowym wraca przewodem neutralnym. Gdy część prądu odpływa inną drogą, na przykład przez uszkodzoną izolację albo ciało człowieka, aparat powinien odłączyć zasilanie.
Typ AC wykrywa tylko różnicowe prądy przemienne o przebiegu sinusoidalnym. Współczesne urządzenia często zawierają prostowniki, zasilacze impulsowe, sterowniki elektroniczne lub falowniki. W razie uszkodzenia mogą one wprowadzić do obwodu prąd pulsujący albo składową stałą DC.
Stała składowa może doprowadzić do nasycenia rdzenia przekładnika w wyłączniku typu AC. W uproszczeniu aparat zostaje wtedy „oślepiony” i do zadziałania może potrzebować znacznie większego prądu różnicowego niż nominalny. Typ A jest odporny na ten mechanizm w zakresie określonym dla danego aparatu i wykrywa również prądy pulsujące ze składową stałą do 6 mA.
Czym różnią się typy wyłączników różnicowoprądowych?
Typ wyłącznika dobiera się do spodziewanego kształtu prądu uszkodzeniowego, a nie wyłącznie do liczby faz czy mocy instalacji. Najważniejsze różnice przedstawia tabela:
| Typ RCD | Wykrywane prądy | Zastosowanie w domu |
|---|---|---|
| AC | Przemienne sinusoidalne | Wyłącznie proste obwody bez elektroniki, choć w nowych instalacjach jego zastosowanie jest bardzo ograniczone |
| A | Przemienne sinusoidalne oraz pulsujące, także ze składową stałą do 6 mA | Podstawowy wybór dla obwodów z elektroniką, AGD, LED i zasilaczami impulsowymi |
| F | Prądy jak dla typu A oraz wybrane prądy o zmiennej częstotliwości, zgodnie z parametrami aparatu | Niektóre urządzenia jednofazowe z regulacją obrotów lub falownikiem, jeśli dopuszcza go producent |
| B | Prądy przemienne, pulsujące i gładkie stałe oraz szerszy zakres częstotliwości | Wybrane falowniki, instalacje fotowoltaiczne, pompy ciepła i stacje ładowania, gdy wymagają tego projekt lub producent |
Typ A zawiera funkcjonalność typu AC, ale reaguje na szerszy zakres przebiegów. Typ F i B nie są po prostu „lepszymi różnicówkami do każdego domu”. Stosuje się je wtedy, gdy charakter odbiornika rzeczywiście tego wymaga. Przy falowniku, pompie ciepła, fotowoltaice albo ładowarce samochodu elektrycznego trzeba sprawdzić instrukcję urządzenia. Producent może wymagać typu F, typu B albo dopuścić typ A dzięki własnym układom monitorowania prądu stałego.
Jakie urządzenia przemawiają za typem A?
W praktyce niemal każdy współczesny dom ma urządzenia, przy których typ AC jest wyborem zbyt wąskim. Typ A powinien obejmować obwody z odbiornikami takimi jak:
- Pralki i zmywarki z elektroniką lub regulacją prędkości silnika.
- Piekarniki i płyty grzewcze wyposażone w sterowanie elektroniczne.
- Płyty indukcyjne oraz urządzenia z przekształtnikami.
- Ładowarki telefonów, laptopów, elektronarzędzi i rowerów elektrycznych.
- Oświetlenie LED, ściemniacze i sterowniki oświetlenia.
- Komputery, telewizory, routery oraz inne urządzenia z zasilaczami impulsowymi.
Nie chodzi o to, że każde z tych urządzeń podczas normalnej pracy powoduje niebezpieczny upływ. Problem pojawia się przy uszkodzeniu, gdy przebieg prądu różnicowego może być odkształcony. Typ A pozostawia większy margines bezpieczeństwa i lepiej odpowiada rzeczywistym obciążeniom w domu.
Jak dobrać prąd znamionowy i czułość?
Prąd różnicowy IΔn
Dla ochrony uzupełniającej ludzi najczęściej stosuje się wyłącznik o prądzie różnicowym IΔn = 30 mA. Taka wartość jest typowa dla obwodów gniazd wtyczkowych i innych obwodów dostępnych dla użytkowników. Nie należy jednak traktować samej wartości 30 mA jako pełnej ochrony. RCD uzupełnia izolację, przewód ochronny, prawidłowe uziemienie i samoczynne wyłączenie zasilania, ale ich nie zastępuje.
Prąd znamionowy In
Parametr In, na przykład 25 A, 40 A lub 63 A, określa prąd, który aparat może przewodzić w sposób ciągły. Nie jest to wartość prądu, przy której różnicówka zadziała. Dobór zależy od obciążenia, zabezpieczenia poprzedzającego oraz sposobu rozdzielenia obwodów.
Przykładowo wyłącznik typu A 40 A, 30 mA może być stosowany w instalacji, w której obciążenie i zabezpieczenia zostały dobrane tak, aby nie przekroczyć jego dopuszczalnego prądu. Sama liczba obwodów za RCD nie wystarcza do oceny, ponieważ znaczenie ma także współczynnik jednoczesności i rzeczywiste obciążenie. Różnicówka nie zastępuje wyłączników nadprądowych, ponieważ nie chroni obwodu przed przeciążeniem ani zwarciem.

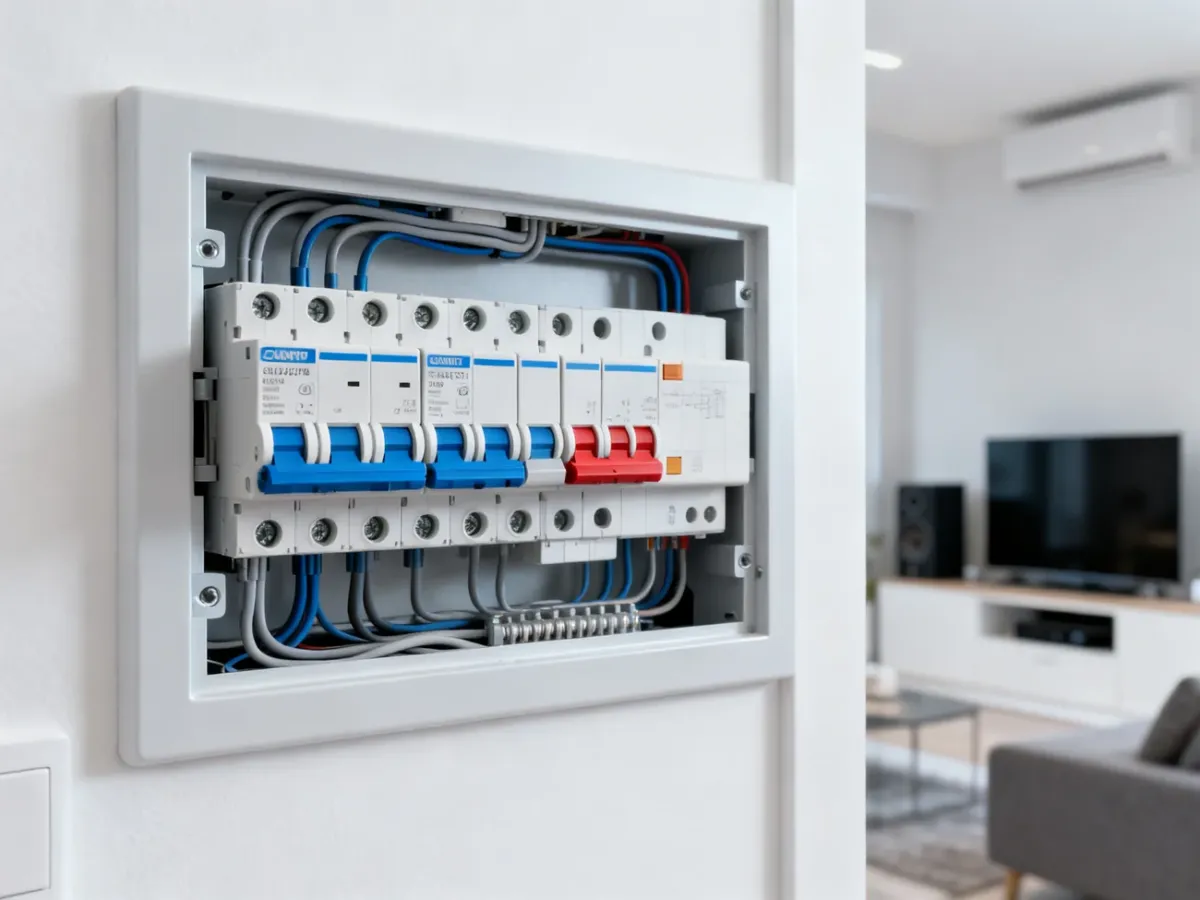

W typowym układzie rozdzielnicy kolejność aparatów może wyglądać następująco:
- Rozłącznik główny odcinający instalację.
- Ogranicznik przepięć dobrany do układu sieci.
- Wyłączniki różnicowoprądowe podzielone na kilka grup.
- Wyłączniki nadprądowe zabezpieczające poszczególne obwody.
Dokładny układ zależy od projektu, systemu sieci, aparatury i zaleceń producentów. RCD można stosować dopiero po rozdzieleniu przewodu PEN na PE i N. Nie montuje się go w układzie TN-C, gdzie jeden przewód pełni jednocześnie funkcję ochronną i neutralną.
Dlaczego nie warto podłączać całego domu do jednej różnicówki?
Jedna różnicówka dla całej instalacji może odłączyć wszystkie obwody po awarii jednego urządzenia. Zgaśnie oświetlenie, przestanie działać lodówka, alarm albo pompa obiegowa, mimo że problem wystąpił tylko w jednym miejscu.
Podział instalacji na kilka grup RCD ogranicza zasięg wyłączenia. Osobne obwody lub grupy warto przewidzieć między innymi dla:
- oświetlenia podzielonego na więcej niż jedną sekcję,
- gniazd w różnych częściach domu,
- łazienki, kuchni i garażu,
- lodówki, alarmu, pompy ciepła lub innych ważnych odbiorników.
Jedna różnicówka na cały dom może zadziałać poprawnie, ale nie zapewnia wygodnej i odpornej na awarie organizacji instalacji.
Między aparatami należy też zachować selektywność. W instalacji z kilkoma RCD aparat znajdujący się najbliżej uszkodzonego obwodu powinien zadziałać jako pierwszy. W przeciwnym razie pojedynczy upływ może wyłączyć większą część domu, a przy nieprawidłowym doborze aparatów nawet całą instalację.
Co wybrać do domu?
Dla typowej, współczesnej instalacji mieszkaniowej właściwym punktem wyjścia jest RCD typu A, 30 mA, z prądem znamionowym dobranym do obciążenia i zabezpieczenia instalacji. Typ AC należy traktować jako rozwiązanie wyjątkowe, przeznaczone najwyżej do ściśle określonego obwodu bez elektroniki. W domu, w którym działają pralki, ładowarki, LED-y, sprzęt RTV i AGD, trudniej wiarygodnie zagwarantować takie warunki.
Typ F lub B dobiera się tylko po analizie konkretnego odbiornika. Szczególnie ważne są instrukcje falowników, pomp ciepła, instalacji fotowoltaicznych i stacji ładowania. Modernizację rozdzielnicy, dobór zabezpieczeń oraz pomiary powinien wykonać elektryk z odpowiednimi kwalifikacjami. Oszczędność wynikająca z wyboru typu AC jest niewielka w porównaniu z kosztem całej instalacji, a może oznaczać mniejszą skuteczność ochrony.
Prace przy instalacji elektrycznej, w tym dobór i montaż wyłączników różnicowoprądowych, powinny być wykonywane przez osobę z odpowiednimi kwalifikacjami. Ostateczny dobór aparatury wymaga sprawdzenia układu sieci, projektu, parametrów zwarciowych oraz instrukcji producentów podłączanych urządzeń.
