Bezpieczniki w domu dobiera się przede wszystkim do przekroju przewodów i warunków instalacji, a nie do samej mocy podłączonego urządzenia. Dla typowych obwodów gniazd najczęściej stosuje się 16 A, a dla oświetlenia 10 A. Zabezpieczenie przedlicznikowe wynika z warunków przyłączenia i nie może być samodzielnie zmieniane.
Bezpiecznik chroni przewód, nie tylko urządzenie
Potoczny „bezpiecznik” to najczęściej wyłącznik nadprądowy, nazywany też wyłącznikiem instalacyjnym albo „eską”. Odłącza obwód przy przeciążeniu lub zwarciu, dzięki czemu ogranicza ryzyko przegrzania przewodów i pożaru. Jego wartość musi odpowiadać obciążalności przewodu oraz sposobowi ułożenia instalacji.
W domu trzeba odróżnić dwa poziomy ochrony. Zabezpieczenie obwodowe znajduje się w rozdzielnicy i chroni przewody prowadzące do konkretnych odbiorników. Zabezpieczenie przedlicznikowe jest związane z przyłączem, licznikiem i mocą określoną przez operatora sieci, potocznie nazywanego ZE. Nie należy traktować tych elementów jako zamienników.
Jakie bezpieczniki stosuje się do gniazd i oświetlenia?
W typowej instalacji mieszkaniowej obwód gniazd ogólnych wykonuje się przewodem o przekroju 2,5 mm² i zabezpiecza wyłącznikiem 16 A o charakterystyce B. Obwody oświetleniowe zwykle mają przewody 1,5 mm² oraz zabezpieczenie 10 A. Są to wartości typowe, ale ostateczny dobór zależy między innymi od sposobu ułożenia przewodów, długości obwodu i wyników pomiarów.
| Obwód | Prąd znamionowy | Przekrój przewodu | Charakterystyka |
|---|---|---|---|
| Oświetlenie | 10 A | 1,5 mm² | B |
| Gniazda ogólne | 16 A | 2,5 mm² | B |
| Piekarnik lub wybrane AGD | 16 A | 2,5 mm² | B, zgodnie z projektem i instrukcją |
| Płyta indukcyjna | 16–20 A lub więcej | 2,5–4 mm² | B albo C, po weryfikacji parametrów |
Wartość 16 A dla gniazd nie oznacza, że każde urządzenie można podłączyć do dowolnego obwodu. Płyta indukcyjna, piekarnik, podgrzewacz wody, pompa ciepła czy suszarka mogą wymagać osobnego obwodu. Należy sprawdzić instrukcję producenta, sposób zasilania oraz całkowitą moc odbiornika.
Nie wolno zastępować wyłącznika 16 A wyłącznikiem 20 A lub 25 A tylko dlatego, że poprzedni często zadziałał. Jeśli przewód ma zbyt mały przekrój, większe zabezpieczenie może dopuścić do jego przegrzania. Przyczyną wyzwalania może być przeciążenie, zwarcie, uszkodzenie urządzenia albo problem z połączeniem.
Co oznaczają charakterystyki B, C i D?
Litera na wyłączniku nadprądowym określa jego charakterystykę zadziałania przy zwarciu. Nie opisuje maksymalnego prądu. O tym informuje liczba, na przykład 10 A lub 16 A. W domu najczęściej spotyka się charakterystykę B, a C stosuje się tam, gdzie występuje większy prąd rozruchowy.
Najważniejsze różnice wyglądają następująco:
- Charakterystyka B – typowy wybór dla obwodów oświetleniowych i gniazdowych, bez dużych prądów rozruchowych.
- Charakterystyka C – stosowana przy odbiornikach takich jak silniki, pompy, niektóre sprężarki i urządzenia o krótkotrwałym prądzie rozruchowym.
- Charakterystyka D – przeznaczona głównie do specjalistycznych instalacji z bardzo dużymi prądami rozruchowymi, a nie do zwykłych obwodów domowych.
Wyłącznik S301 jest aparatem jednobiegunowym, a S303 ma trzy sprzężone tory, które rozłączają obwód trójfazowy. Konkretne oznaczenie zależy od układu zasilania i rodzaju obwodu. Sam wybór charakterystyki C zamiast B nie poprawia instalacji automatycznie. Muszą być spełnione warunki samoczynnego wyłączenia zasilania, co potwierdza się pomiarami.
Dlaczego ważna jest selektywność zabezpieczeń?
Selektywność oznacza takie dobranie współpracujących zabezpieczeń, aby przy awarii odłączyło się możliwie małe miejsce instalacji. Zwarcie w jednym obwodzie kuchennym nie powinno powodować wyłączenia zasilania całego domu, jeśli można odłączyć tylko ten obwód.
Selektywność nie wynika wyłącznie z różnicy wartości, na przykład 25 A przed licznikiem i 16 A w rozdzielnicy. Wpływają na nią także typ zabezpieczeń, ich charakterystyki, impedancja pętli zwarcia oraz rzeczywisty prąd zwarciowy. W niektórych układach zwykłe zabezpieczenia nie zapewnią pełnej selektywności. Ocena wymaga projektu lub pomiarów na miejscu.
Uzupełnieniem ochrony nadprądowej jest wyłącznik różnicowoprądowy RCD. Typowe urządzenie o czułości 30 mA służy przede wszystkim ochronie przeciwporażeniowej, ale nie zastępuje wyłącznika nadprądowego. W większych instalacjach warto podzielić obwody na kilka RCD, aby uszkodzenie jednego urządzenia nie wyłączało zasilania w całym domu.
Ile amper ma zabezpieczenie przedlicznikowe?
Wartość zabezpieczenia przedlicznikowego wynika z mocy przyłączeniowej, układu jednofazowego lub trójfazowego oraz warunków operatora. Informacja znajduje się w warunkach przyłączenia, umowie lub dokumentacji układu pomiarowego. Poniższe wartości mają charakter orientacyjny, ponieważ operator może stosować własne standardy i wymagania.
| Moc przyłączeniowa | Zabezpieczenie 1-fazowe | Zabezpieczenie 3-fazowe |
|---|---|---|
| około 6 kW | 25 A | wartość zależna od warunków przyłączenia |
| około 10 kW | nie zawsze stosowane | 16 A |
| około 16 kW | nie zawsze stosowane | 25 A |
| około 20–21 kW | nie stosuje się typowo | 32 A |
Przeliczenie mocy na ampery nie jest jedynym kryterium. Dla zasilania trójfazowego znaczenie ma między innymi napięcie międzyfazowe, współczynnik mocy, równomierność obciążenia faz i sposób określenia mocy przez operatora. Dlatego tabela nie zastępuje warunków przyłączenia.
Zabezpieczenie przedlicznikowe może być topikowe albo wykonane jako specjalny wyłącznik nadprądowy, zależnie od wymagań operatora. Zwykle znajduje się przed licznikiem lub w zestawie pomiarowym i jest zaplombowane. Nie wolno samodzielnie zmieniać jego wartości, zdejmować plomb ani montować większego zabezpieczenia. Zwiększenie limitu wymaga kontaktu z operatorem, sprawdzenia instalacji i często zmiany warunków przyłączenia.
Kiedy wezwać elektryka?

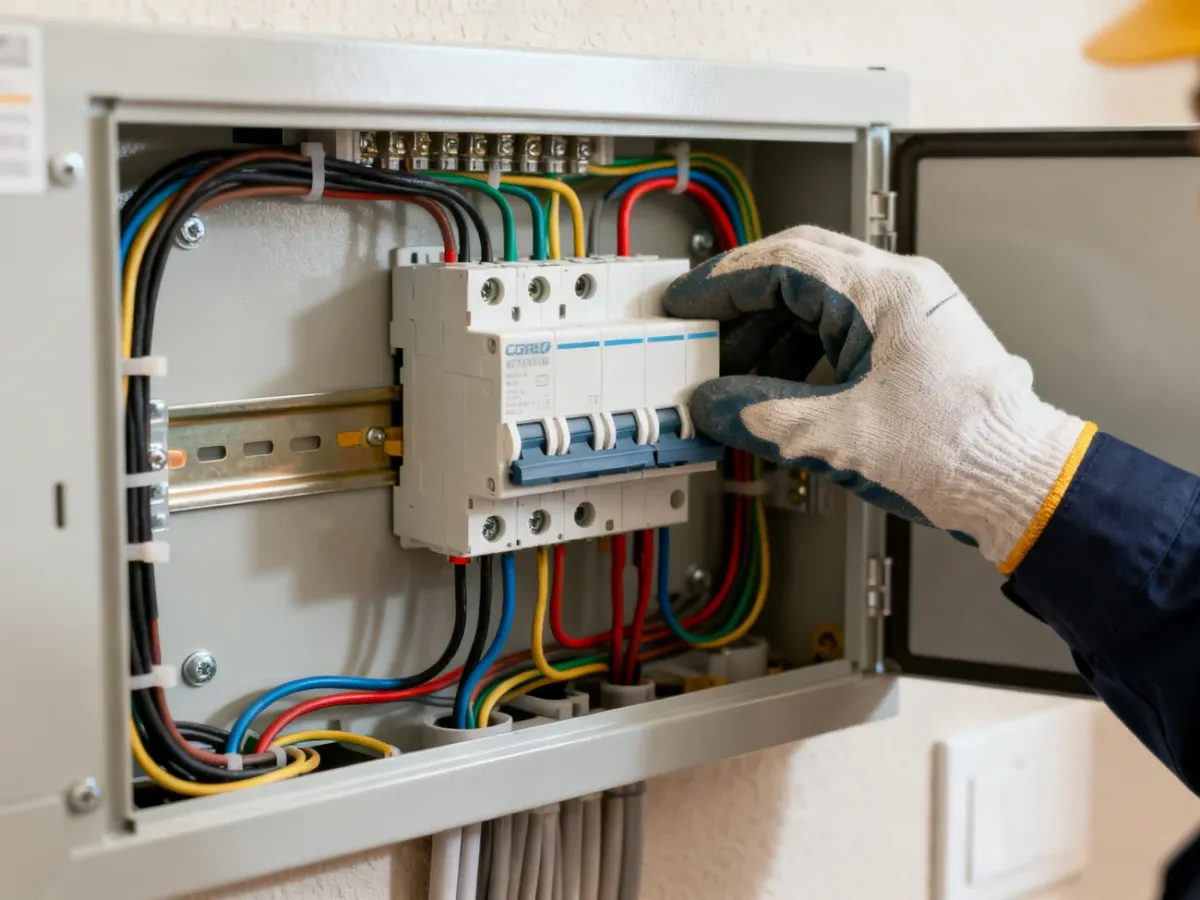

Prace przy rozdzielnicy, układzie zasilania i zabezpieczeniach powinien wykonywać elektryk z odpowiednimi kwalifikacjami. Szczególnej ostrożności wymagają modernizacja instalacji, zmiana mocy przyłączeniowej i podłączanie urządzeń dużej mocy.
Przed wizytą elektryka przygotuj informacje, które ułatwią ocenę instalacji:
- Moc przyłączeniowa zapisana w umowie lub warunkach przyłączenia.
- Lista odbiorników dużej mocy, takich jak płyta indukcyjna, piekarnik, pompa ciepła, bojler lub ładowarka samochodu.
- Schemat rozdzielnicy albo zdjęcie opisów aparatów, wykonane bez zdejmowania osłon.
- Informację o objawach, na przykład częstym wyzwalaniu, zapachu spalenizny, iskrzeniu lub nagrzewaniu obudowy.
Natychmiastowej kontroli wymaga instalacja, w której wyłączniki często zadziałają, przewody lub gniazda są gorące, pojawia się zapach stopionego tworzywa albo widać ślady nadpalenia. Nie należy wtedy zwiększać wartości zabezpieczenia ani wielokrotnie załączać uszkodzonego obwodu.
Najbezpieczniejsza ścieżka doboru wygląda tak:
- Sprawdź warunki przyłączenia i moc umowną, bez ingerowania w zaplombowane elementy.
- Ustal przeznaczenie każdego obwodu oraz przewidywane obciążenie.
- Zweryfikuj przekrój, sposób ułożenia przewodów i stan istniejącej instalacji.
- Dobierz aparaty, wykonaj montaż i potwierdź poprawność działania pomiarami.
Dla typowego domu odpowiedź na pytanie „jakie bezpieczniki i ile amper” najczęściej brzmi: 10 A dla oświetlenia, 16 A dla gniazd oraz osobne, indywidualnie dobrane obwody dla urządzeń dużej mocy. Wartość przed licznikiem wynika natomiast z dokumentów operatora, a nie z samodzielnej decyzji właściciela.
Prace przy instalacji elektrycznej, rozdzielnicy i zabezpieczeniach powinny być wykonywane przez osobę z odpowiednimi kwalifikacjami. Artykuł ma charakter informacyjny i nie zastępuje projektu, oględzin ani pomiarów instalacji.
