W typowej instalacji domowej przewód o przekroju 1,5 mm² stosuje się do obwodów oświetleniowych, a 2,5 mm² do obwodów gniazd wtykowych. Urządzenia o dużej mocy, takie jak płyta indukcyjna, przepływowy podgrzewacz wody czy niektóre piece, mogą wymagać przewodów 4 mm² lub 6 mm². Ostateczny dobór zależy także od zabezpieczenia, długości trasy, sposobu ułożenia i parametrów konkretnego urządzenia.
Jakie przekroje są standardem w domu?
Przekrój przewodu oznacza powierzchnię jego żyły przewodzącej, wyrażaną w mm². Większy przekrój zwykle pozwala bezpiecznie przenieść większy prąd i ogranicza nagrzewanie przewodu. Nie oznacza to jednak, że można dobrać go wyłącznie na podstawie mocy urządzenia.
Najczęściej spotykane wartości w domu to 1,5 mm² dla oświetlenia oraz 2,5 mm² dla gniazd. Przekrój musi być skoordynowany z wyłącznikiem nadprądowym. Zabezpieczenie nie zwiększa obciążalności przewodu, lecz ma odłączyć obwód, zanim przewód zostanie przeciążony.
Przekroje przewodów dla typowych obwodów
Poniższe zestawienie pokazuje często stosowane rozwiązania dla standardowych obwodów domowych. Podane zabezpieczenia są orientacyjne, ponieważ ich dobór zależy od sposobu ułożenia przewodu, długości obwodu oraz warunków cieplnych:
| Obwód | Rekomendowany przekrój | Typowe zabezpieczenie |
|---|---|---|
| Oświetlenie | 1,5 mm² | najczęściej 10 A |
| Gniazda ogólne | 2,5 mm² | najczęściej 16 A |
| Piekarnik 230 V | 2,5 mm², czasem 4 mm² | zgodnie z instrukcją urządzenia |
| Płyta indukcyjna 230 V | 4 mm² lub więcej | zgodnie z mocą i instrukcją |
| Płyta indukcyjna 400 V | 5 × 2,5 mm² lub 5 × 4 mm² | układ trójfazowy, zgodnie z projektem |

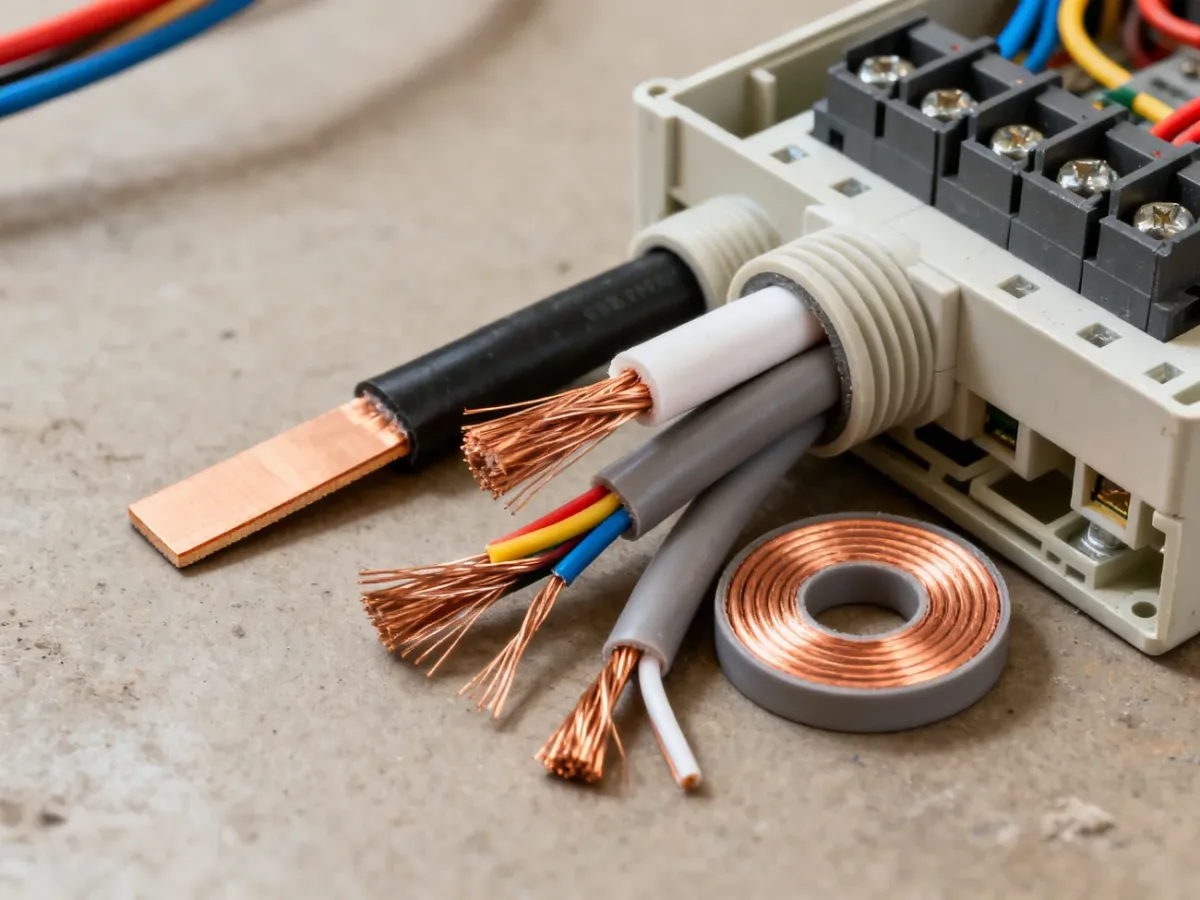

W instalacjach wewnętrznych często wykorzystuje się miedziane przewody YDY lub YDYp o napięciu znamionowym 450/750 V. YDYp ma płaską konstrukcję i jest popularny przy prowadzeniu pod tynkiem, natomiast okrągły YDY łatwiej prowadzić w rurach i peszlach. O rodzaju przewodu decydują także wymagania mechaniczne i sposób montażu, a nie sam przekrój żył.
Co wpływa na dobór przekroju?
Sama moc odbiornika nie wystarcza do wskazania przekroju. Dla urządzenia jednofazowego prąd można w przybliżeniu oszacować ze wzoru I = P / (U × cosφ), gdzie P oznacza moc, U napięcie, a cosφ współczynnik mocy. Następnie wynik porównuje się z obciążalnością długotrwałą przewodu, uwzględniając sposób instalacji.
W praktyce trzeba sprawdzić kilka parametrów, które mogą zmienić wynik doboru:
- Moc i charakter odbiornika – urządzenia grzewcze, silniki i przetwornice mogą mieć inne wymagania niż zwykłe odbiorniki rezystancyjne.
- Długość obwodu – dłuższa trasa zwiększa opór przewodu i spadek napięcia.
- Sposób ułożenia – przewód w izolacji cieplnej oddaje ciepło gorzej niż przewód ułożony w warunkach zapewniających lepsze chłodzenie.
- Temperatura i liczba przewodów – wysoka temperatura otoczenia oraz prowadzenie wielu obciążonych przewodów razem obniżają dopuszczalną obciążalność.
Spadek napięcia rośnie wraz z długością przewodu i prądem obciążenia. Przy krótkim obwodzie standardowy przekrój może wystarczyć, ale przy długiej trasie do garażu, warsztatu lub budynku gospodarczego konieczne może być zastosowanie większej żyły. Zbyt duży spadek napięcia może powodować nieprawidłową pracę urządzeń, a w obwodach dużej mocy także dodatkowe nagrzewanie.
Obciążalność prądową określa się na podstawie tabel i zasad opisanych w dokumentach dotyczących instalacji, w tym PN-HD 60364-5-52. Nie należy przenosić pojedynczych wartości z ogólnych tabel na każdą instalację, ponieważ wynik zależy od konkretnej metody prowadzenia i temperatury.
Jak zasilać urządzenia dużej mocy?
Urządzenia o dużym poborze powinny mieć osobne obwody. Ich przewodu nie dobiera się wyłącznie według nazwy urządzenia. Najpierw trzeba sprawdzić moc znamionową, napięcie zasilania, sposób podłączenia oraz wymagania producenta.
| Urządzenie | Możliwy przekrój | Warunek doboru |
|---|---|---|
| Piekarnik 230 V | 2,5–4 mm² | moc, długość obwodu i instrukcja producenta |
| Płyta indukcyjna 230 V | 4 mm² lub większy | moc ograniczona do jednej fazy |
| Płyta indukcyjna 400 V | 5 × 2,5 mm² lub 5 × 4 mm² | układ trójfazowy i sposób rozłożenia obciążenia |
| Przepływowy podgrzewacz wody | 4–6 mm² lub więcej | bardzo duża moc i wymagania producenta |
Płyta indukcyjna może być podłączona jednofazowo przy napięciu 230 V albo międzyfazowo w instalacji 400 V. Te warianty nie są zamienne. Wersja jednofazowa może wymagać większego prądu w jednej fazie, natomiast w układzie trójfazowym obciążenie rozkłada się na kilka faz. Liczba żył, przekrój i zabezpieczenie muszą odpowiadać schematowi podanemu przez producenta.
W przypadku urządzeń o mocy kilku lub kilkunastu kilowatów nie należy opierać się na ogólnej regule „4 mm² albo 6 mm²”. Potrzebne są dane z tabliczki znamionowej, długość linii, sposób ułożenia oraz obliczenie spadku napięcia. Obwód powinien być zakończony właściwie dobranym zabezpieczeniem, a w nowoczesnej instalacji także ochroną różnicowoprądową zgodną z projektem.
Na jakie błędy uważać?
Zbyt cienki przewód może nagrzewać się podczas długotrwałego obciążenia. Skutkiem bywa degradacja izolacji, luźnienie połączeń, zwarcie, a w skrajnym przypadku pożar. Niebezpieczna jest także sytuacja odwrotna, w której przewód ma większy przekrój, ale pozostaje zabezpieczony aparatem o parametrach niedostosowanych do całego obwodu.
Przy projektowaniu i modernizacji instalacji szczególnie ważne są następujące zasady:
- Nie zastępuj wyłącznika nadprądowego większym tylko dlatego, że zabezpieczenie często się wyłącza.
- Nie zasilaj kilku urządzeń dużej mocy z jednego obwodu gniazdowego bez sprawdzenia jego obciążenia.
- Nie stosuj przedłużaczy i rozgałęźników do stałego zasilania płyt, podgrzewaczy lub innych odbiorników dużej mocy.
- Nie pomijaj wpływu długości przewodu, izolacji cieplnej i skupienia wielu kabli w jednej trasie.
- Nie wykonuj samodzielnie podłączeń urządzeń trójfazowych, jeśli nie masz wymaganych kwalifikacji.
Przed doborem obwodu warto przejść przez następujące etapy:
- Sprawdź moc znamionową i sposób zasilania urządzenia.
- Oblicz prąd obciążenia dla 230 V lub 400 V.
- Uwzględnij długość trasy, metodę ułożenia, temperaturę i sąsiednie przewody.
- Dobierz przekrój, zabezpieczenie oraz ochronę przeciwporażeniową na podstawie projektu i aktualnych wymagań.
Jaki przekrój wybrać w praktyce?
Dla typowego domu przyjmuje się 1,5 mm² dla oświetlenia i 2,5 mm² dla gniazd, ale te wartości nie zastępują obliczeń. Dłuższe obwody oraz urządzenia dużej mocy mogą wymagać 4 mm², 6 mm² lub większego przekroju.
Projekt nowej instalacji, podłączanie płyty indukcyjnej, podgrzewacza wody i obwodów trójfazowych zleć elektrykowi z odpowiednimi kwalifikacjami. Koszt dodatkowej miedzi jest mniejszy niż skutki przegrzewania przewodów albo niewłaściwie dobranego zabezpieczenia.
Prace przy instalacji elektrycznej mogą stwarzać zagrożenie porażeniem i pożarem. Dobór przewodów, zabezpieczeń oraz wykonanie pomiarów powinny zostać powierzone osobie posiadającej wymagane kwalifikacje.
