Montaż pompy CO na powrocie może być poprawny, ale nie jest rozwiązaniem uniwersalnie lepszym od montażu na zasilaniu. O miejscu decydują przede wszystkim położenie naczynia wzbiorczego, ciśnienie po stronie ssawnej, temperatura medium oraz instrukcja kotła i pompy. Sama informacja, że pompa znajduje się na „chłodniejszym” powrocie, nie potwierdza poprawności układu.
Od czego zależy miejsce montażu pompy?
Pompa obiegowa nie działa jak urządzenie zasysające wodę ze studni. W zamkniętej instalacji wytwarza różnicę ciśnień, która pokonuje opory rur, kotła, zaworów i odbiorników. Dlatego istotne jest nie tylko to, czy została zamontowana na zasilaniu albo powrocie, lecz także jak zmienia rozkład ciśnienia w całym obiegu.
Najważniejszym punktem odniesienia jest naczynie przeponowe. Stabilizuje ono ciśnienie w miejscu podłączenia. W typowym układzie pompa powinna tłoczyć od tego punktu, a naczynie powinno znajdować się po stronie ssawnej pompy. Wtedy pompa podnosi ciśnienie w kierunku instalacji, zamiast obniżać je przed wirnikiem.
Takie rozmieszczenie ogranicza ryzyko zasysania powietrza i kawitacji. Zgodnie z zasadą stosowaną przy projektowaniu instalacji należy zapewnić wymagane ciśnienie statyczne po stronie ssawnej pompy, zgodnie z dokumentacją producenta. PN-EN 12828 nie ustanawia reguły „pompa zawsze na zasilaniu” ani „pompa zawsze na powrocie”. Wymaga uwzględnienia warunków pracy urządzenia.
| Cecha | Montaż na zasilaniu | Montaż na powrocie |
|---|---|---|
| Temperatura medium | Wyższa, trzeba sprawdzić dopuszczalną temperaturę pompy | Zwykle niższa, ale nadal musi mieścić się w zakresie producenta |
| Odpowietrzanie | Może ułatwiać oddzielanie mikropęcherzy za źródłem ciepła | Wymaga właściwego rozkładu ciśnień i drożnych odpowietrzników |
| Ryzyko kawitacji | Zależy od ciśnienia na ssaniu, temperatury i nastawy pompy | Nie znika automatycznie, jeśli naczynie znajduje się po stronie tłocznej |
| Wymagania naczynia | Naczynie powinno stabilizować stronę ssawną pompy | Naczynie również powinno znajdować się przed pompą w kierunku przepływu |

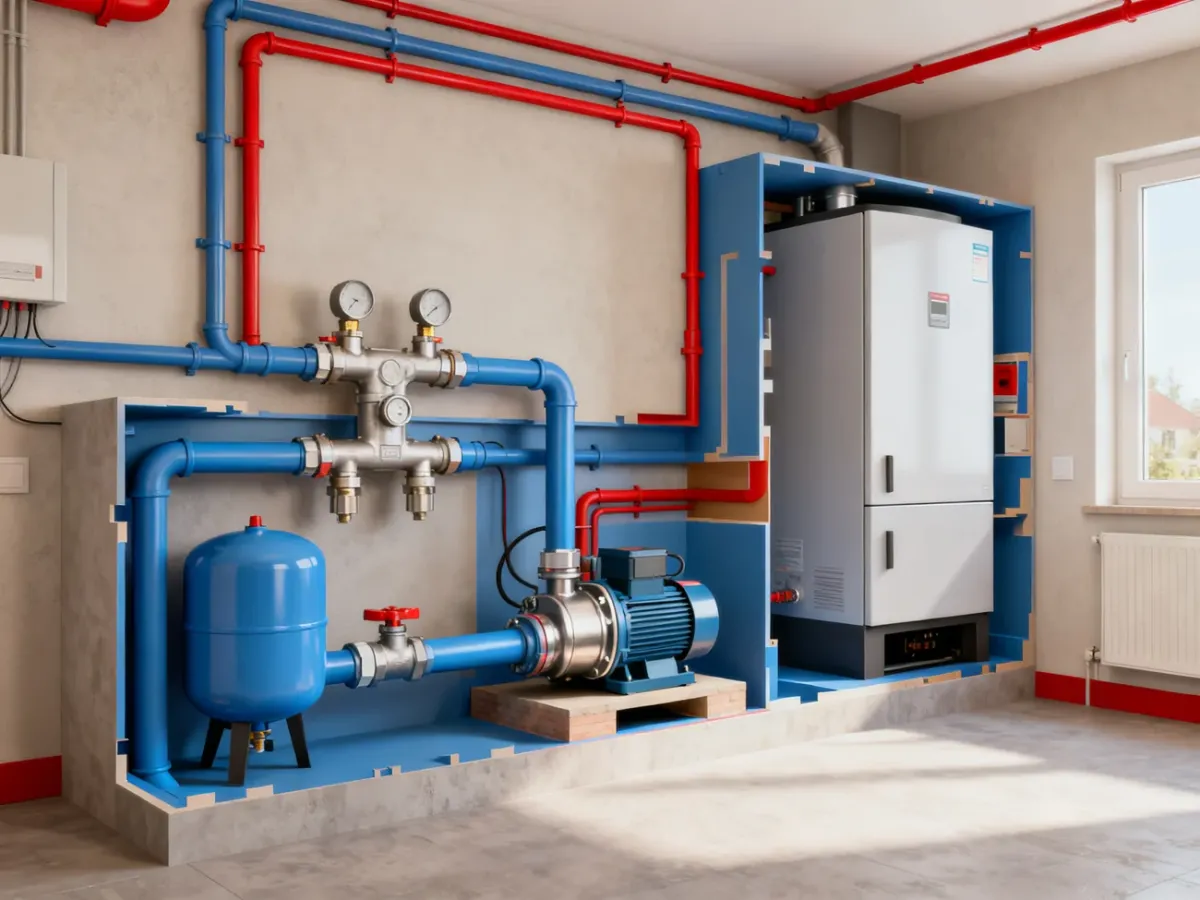

Montaż na powrocie może być uzasadniony w układzie z ochroną powrotu, zaworem 4D, buforem albo starszym kotłem, ale trzeba sprawdzić cały obieg. Pompa kotłowa współpracująca z zaworem 4D powinna być umieszczona zgodnie ze schematem producenta. W takim układzie często znajduje się między króćcem zaworu 4D a powrotem kotła.
Montaż pompy CO na powrocie – schemat ideowy
Uproszczony kierunek przepływu w typowym układzie można przedstawić następująco:
powrót z instalacji → zawór odcinający → filtr → pompa → zawór zwrotny → kocioł
Punkt podłączenia naczynia wzbiorczego powinien znajdować się po stronie ssawnej pompy, a jego połączenie z układem nie może zostać przypadkowo odcięte. W instalacji z kotłem stałopalnym należy dodatkowo uwzględnić wymagania zabezpieczenia przed przegrzaniem i możliwość odbioru ciepła po zaniku zasilania.
Przed rozpoczęciem prac przygotuj elementy potrzebne do wykonania połączenia:
- Zawór odcinający przed pompą i za nią, jeśli dopuszcza to schemat zabezpieczeń instalacji.
- Filtr siatkowy lub magnetyczny zamontowany przed pompą, zgodnie z dokumentacją jego producenta.
- Pompę obiegową dobraną do przepływu, oporów i temperatury medium.
- Zawór zwrotny dobrany do kierunku przepływu oraz ewentualnej pracy grawitacyjnej.
Ostrzeżenie: nigdy nie montuj zaworu odcinającego w taki sposób, aby po jego zamknięciu odseparował kocioł od naczynia wzbiorczego albo wymaganej drogi bezpieczeństwa. W układzie otwartym droga do naczynia połączonego z atmosferą musi pozostać drożna. Przy kotle na paliwo stałe zawór zwrotny lub odcinający może również zablokować grawitacyjny odbiór ciepła, dlatego jego zastosowanie wymaga oceny całego schematu.
Jak wykonać montaż?
Kolejność prac hydraulicznych powinna odpowiadać schematowi konkretnej instalacji. W typowym prostym obiegu można przyjąć następujące kroki:
- Wyłącz źródło ciepła, odłącz zasilanie pompy i poczekaj, aż woda ostygnie.
- Sprawdź kierunek przepływu na rurze powrotnej oraz miejsce podłączenia naczynia wzbiorczego.
- Zamontuj filtr przed pompą, z zachowaniem kierunku przepływu i możliwości późniejszego czyszczenia.
- Umieść pompę zgodnie ze strzałką na korpusie, tak aby tłoczyła wodę w stronę kotła lub zgodnie ze schematem obiegu kotłowego.
- Ustaw silnik pompy tak, aby wał był poziomy, o ile instrukcja danego modelu nie przewiduje innego położenia.
- Zamontuj zawór zwrotny w pozycji dopuszczonej przez producenta, zwracając uwagę na działanie grawitacyjne.
- Napełnij instalację powoli, odpowietrz wszystkie gałęzie i sprawdź szczelność połączeń.
- Uruchom pompę na najniższej potrzebnej nastawie i obserwuj przepływ, hałas oraz temperaturę zasilania i powrotu.
Strzałka na korpusie pompy i zaworu pokazuje kierunek przepływu, a nie to, czy element powinien znajdować się na zasilaniu lub powrocie. Nie wolno też ustawiać pompy wyłącznie według położenia przyłączy. W pompach mokrobieżnych wał silnika zwykle powinien być poziomy, ponieważ niewłaściwa orientacja może powodować hałas i przyspieszone zużycie.
Najczęstsze problemy po montażu
Nieprawidłowa praca po uruchomieniu często wynika z armatury albo ciśnienia, a nie z samego faktu umieszczenia pompy na powrocie. Sprawdź w pierwszej kolejności następujące objawy:
- Zawór zwrotny kulowy nie zamyka przepływu – jego pozycja musi być zgodna z instrukcją producenta, ponieważ nie każdy model może pracować w pionie ze strzałką w dół lub w poziomie.
- Grawitacja nie działa po zaniku prądu – zawór zwrotny, zbyt mała średnica rury albo zamknięty zawór 4D mogą blokować przepływ naturalny.
- Pompa szumi po rozgrzaniu instalacji – przyczyną może być kawitacja, za niskie ciśnienie na ssaniu, powietrze, zbyt wysoki bieg albo zabrudzony filtr.
- Przepływ jest niestabilny – sprawdź odpowietrzenie, położenie naczynia, nastawy innych pomp i ewentualne przepływy wsteczne.
- Ciśnienie spada po napełnieniu – może wskazywać na nieszczelność, problem z naczyniem przeponowym albo nieprawidłowe odpowietrzanie.
Nie ustawiaj pompy na najwyższym biegu tylko po to, aby usunąć szum lub brak grzania. Zwiększenie prędkości może obniżyć ciśnienie na ssaniu i nasilić kawitację. Jeżeli po rozgrzaniu pojawiają się głośne odgłosy, drgania albo powtarzające się zapowietrzanie, instalację powinien sprawdzić hydraulik.
Kontrola przed pierwszym uruchomieniem
Przed przekazaniem instalacji do pracy sprawdź poniższe punkty:
- Czy kierunek przepływu na pompie i zaworze zwrotnym zgadza się ze schematem?
- Czy wał silnika pompy znajduje się w pozycji wymaganej przez instrukcję?
- Czy filtr został zamontowany przed pompą i można go bezpiecznie wyczyścić?
- Czy naczynie wzbiorcze znajduje się po stronie ssawnej pompy?
- Czy żaden zawór nie odcina kotła od naczynia ani od drogi bezpieczeństwa?
- Czy ciśnienie wstępne naczynia i ciśnienie napełnienia ustalono zgodnie z projektem?
- Czy instalacja została napełniona powoli, odpowietrzona i sprawdzona pod kątem szczelności?
- Czy zawór zwrotny nie blokuje wymaganego przepływu grawitacyjnego?
- Czy pompa pracuje cicho na najniższej nastawie zapewniającej przepływ?
- Czy układ działa również przy częściowym obciążeniu i wyłączonych innych obiegach?
Poprawny montaż pompy CO na powrocie wynika z całego układu hydraulicznego, nie z samego wyboru chłodniejszej rury. Najpierw sprawdź relację pompy z naczyniem wzbiorczym, następnie wymagania producenta, zawory zwrotne, odpowietrzanie i zabezpieczenia kotła. Dopiero wtedy można ocenić, czy konkretne rozwiązanie jest bezpieczne i stabilne.
