Bezpośredni montaż pompy ciepła w układzie otwartym nie jest poprawnym rozwiązaniem. Taka instalacja naraża urządzenie na korozję, zanieczyszczenia i niestabilne warunki pracy, a także może oznaczać utratę gwarancji. Bezpieczne połączenie wykonuje się przez płytowy wymiennik ciepła, który oddziela obieg zamknięty pompy od istniejącego obiegu otwartego.
Dlaczego nie można podłączyć pompy ciepła bezpośrednio do układu otwartego?
W układzie otwartym woda ma bezpośredni kontakt z powietrzem przez naczynie wzbiorcze. Ciśnienie jest zbliżone do atmosferycznego, a instalacja może pracować grawitacyjnie. Takie rozwiązanie bywa właściwe dla kotłów na paliwo stałe, ale nie zapewnia warunków wymaganych przez większość nowoczesnych pomp ciepła.
Stałe natlenienie wody przyspiesza korozję stalowych elementów, a stara instalacja często dostarcza do obiegu rdzę, szlam i inne osady. Zanieczyszczenia mogą ograniczać przepływ oraz uszkadzać wymiennik pompy. Problemem są także zmiany parametrów hydraulicznych i brak stabilnego ciśnienia, którego wymaga obieg urządzenia.
Przed montażem trzeba sprawdzić instrukcję konkretnego modelu. Producenci pomp ciepła najczęściej wymagają pracy w obiegu zamkniętym, dlatego bezpośrednie podłączenie do instalacji otwartej może naruszyć warunki gwarancji.
Wymiennik płytowy jako sposób na separację układów
Rozwiązaniem jest utworzenie krótkiego, zamkniętego obiegu pompy ciepła i połączenie go z istniejącą instalacją otwartą przez płytowy wymiennik ciepła przeciwprądowy. Wymiennik ma dwa niezależne kanały. Czynnik po stronie pompy i woda ze starej instalacji przekazują sobie energię przez płyty, ale nie mieszają się.
Po stronie pompy powstaje stabilny obieg zamknięty z własną armaturą zabezpieczającą. Po drugiej stronie pozostaje dotychczasowy układ otwarty z naczyniem wzbiorczym. Wymiennik pełni więc funkcję bariery hydraulicznej, a nie dodatkowego źródła ciepła. Jego moc i powierzchnię wymiany dobiera się do mocy pompy, wymaganych przepływów, różnicy temperatur oraz dopuszczalnych spadków ciśnienia. Zbyt mały model ograniczy przepływ i obniży wydajność całego systemu.
| Kryterium | Połączenie bezpośrednie | Połączenie przez wymiennik płytowy |
|---|---|---|
| Bezpieczeństwo urządzenia | Wysokie ryzyko korozji, osadów i problemów z przepływem | Oddzielenie pompy od zanieczyszczonej wody instalacyjnej |
| Gwarancja | Możliwe naruszenie wymagań producenta | Konfiguracja zgodna z wymaganiem zamkniętego obiegu, jeśli przewiduje ją dokumentacja |
| Ryzyko awarii | Podwyższone przez natlenienie i niestabilne parametry | Mniejsze, pod warunkiem właściwego doboru i serwisowania |
| Koszt instalacji | Niższy na początku, ale obarczony ryzykiem kosztownej awarii | Wyższy, ponieważ wymaga wymiennika, pomp i zabezpieczeń |

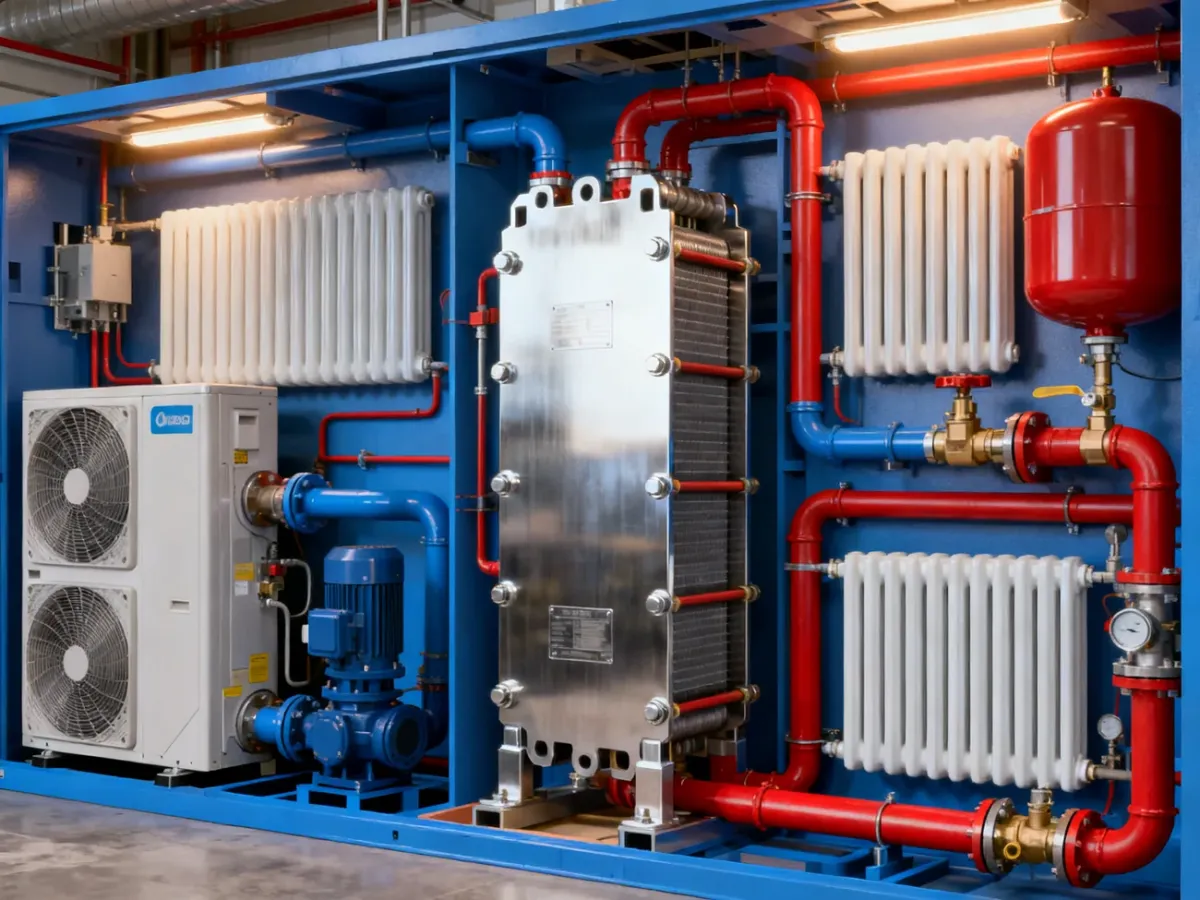

W uproszczonym schemacie pompa ciepła, pompa obiegowa i armatura zabezpieczająca znajdują się po stronie zamkniętej. Wymiennik jest centralnym punktem instalacji, a grzejniki i pozostała część starego systemu pozostają po stronie otwartej.
Co powinien zawierać obieg zamknięty pompy ciepła?
Obieg po stronie pompy musi być zaprojektowany jak niezależna instalacja ciśnieniowa. Jego podstawowe wyposażenie obejmuje:
- Naczynie przeponowe – kompensuje zmiany objętości czynnika podczas nagrzewania i stygnięcia.
- Zawór bezpieczeństwa – chroni obieg przed nadmiernym wzrostem ciśnienia.
- Manometr – umożliwia kontrolę ciśnienia statycznego i roboczego.
- Filtr magnetyczny – wychwytuje cząstki metalu, które mogłyby trafić do pompy lub wymiennika.
- Pompa obiegowa – zapewnia wymagany przepływ przez pompę ciepła i wymiennik.
W zależności od modelu potrzebne mogą być także odpowietrzniki automatyczne, zawory odcinające, armatura spustowa, separator zanieczyszczeń oraz elementy ochrony przed zamarzaniem. W przypadku jednostki monoblok trzeba dodatkowo przeanalizować ryzyko zamarznięcia odcinka znajdującego się na zewnątrz. Ostateczny zestaw elementów wynika z instrukcji producenta i projektu hydraulicznego.
Etapy modernizacji instalacji
Prace powinny prowadzić do wyraźnego rozdzielenia obu obiegów, a nie tylko do wstawienia pojedynczego elementu w istniejące przewody. Typowa kolejność wygląda następująco:
- Ocena instalacji – sprawdza się stan rur, grzejników, naczynia wzbiorczego, przepływy i zapotrzebowanie budynku na ciepło.
- Płukanie starego obiegu – przed podłączeniem wymiennika usuwa się szlam, rdzę i osady, które mogłyby szybko ograniczyć przepływ.
- Montaż wymiennika – dobiera się go do mocy pompy, przepływu oraz temperatur zasilania i powrotu. Po obu stronach powinny znaleźć się elementy umożliwiające odcięcie i serwis.
- Wykonanie obiegu zamkniętego – montuje się naczynie przeponowe, zawór bezpieczeństwa, manometr, filtr magnetyczny, odpowietrzenie i pompę obiegową.
- Napełnienie i uruchomienie – obieg zamknięty napełnia się, odpowietrza, kontroluje ciśnienie i sprawdza szczelność. Następnie reguluje się przepływy po obu stronach wymiennika.
Przed pierwszym uruchomieniem należy sprawdzić przede wszystkim:
- czy oba obiegi zostały prawidłowo odpowietrzone,
- czy ciśnienie statyczne i ciśnienie wstępne naczynia przeponowego są zgodne z projektem,
- czy filtr magnetyczny jest czysty i zamontowany we właściwym kierunku,
- czy pompy obiegowe zapewniają wymagany przepływ przez wymiennik,
- czy zabezpieczenia oraz odprowadzenie z zaworu bezpieczeństwa są wykonane poprawnie.
Dlaczego potrzebny jest projekt instalacji?
Połączenie starego obiegu otwartego z pompą ciepła nie jest prostą czynnością hydrauliczną. Zmiana przepływów, średnic przewodów, oporów wymiennika i temperatur może wpłynąć na pracę całej instalacji. Niewłaściwie dobrany wymiennik lub pompa obiegowa spowodują spadek mocy grzewczej, hałas, częste wyłączenia albo przeciążenie urządzenia.
Punkt odniesienia dla wymagań dotyczących instalacji wodnych systemu otwartego stanowi między innymi PN-91/B-02413. Norma nie zastępuje jednak instrukcji producenta pompy ani indywidualnego projektu. Dobór urządzeń, zabezpieczeń i sposób wykonania powinien przygotować projektant lub instalator z odpowiednimi kwalifikacjami, szczególnie gdy w systemie pozostaje kocioł na paliwo stałe.
W praktyce montaż pompy ciepła w układzie otwartym oznacza separację, a nie bezpośrednie połączenie. Płytowy wymiennik ciepła, właściwie zabezpieczony obieg zamknięty i oczyszczona instalacja odbiorcza ograniczają ryzyko uszkodzenia urządzenia. Bez obliczeń i sprawdzenia warunków gwarancji nie należy uruchamiać takiej modernizacji.
Artykuł ma charakter informacyjny i nie zastępuje projektu instalacji ani odbioru wykonanego przez uprawnionego projektanta lub wykwalifikowanego instalatora.
