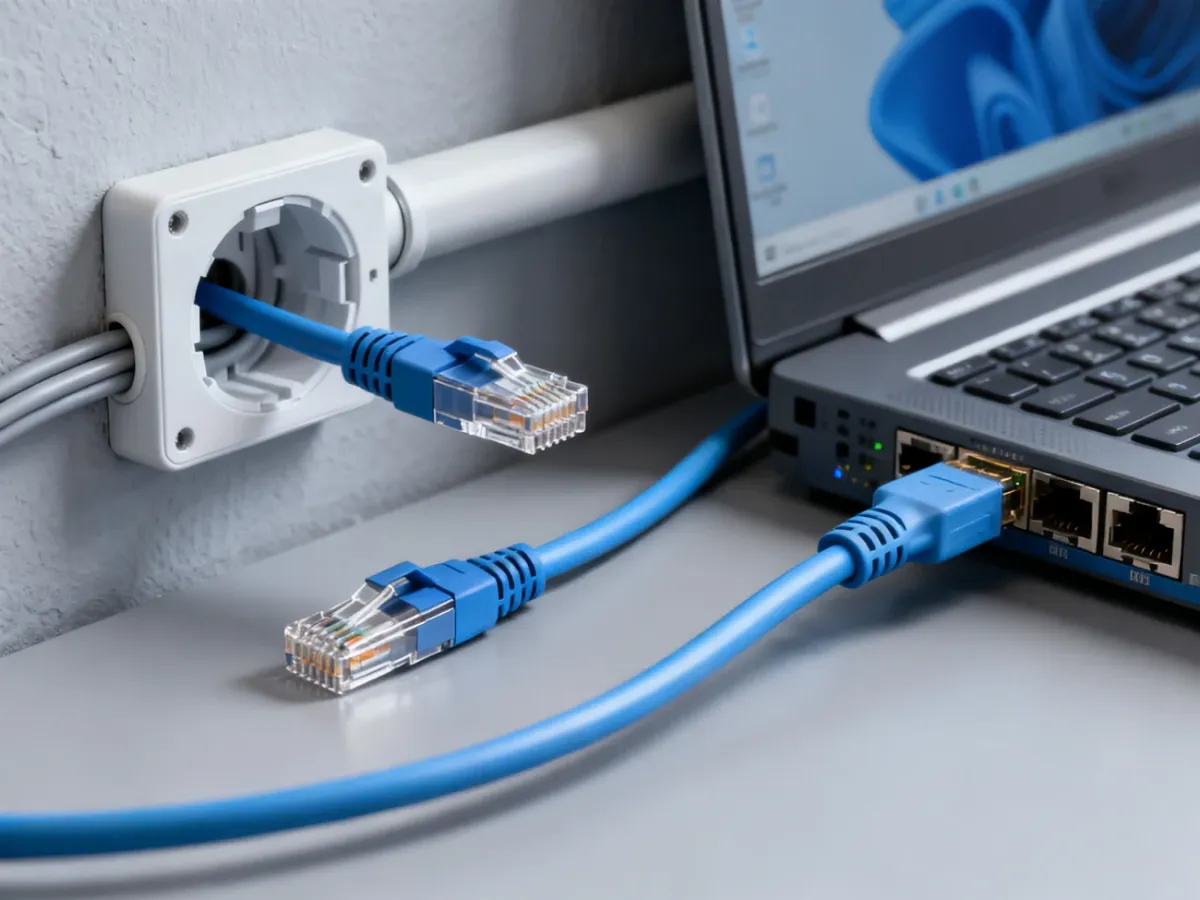

Do instalacji stałej, także prowadzonej w ścianie, wybierz przewód typu drut. Linka jest przeznaczona głównie do krótkich połączeń ruchomych, takich jak patch cordy. Nie ma jednego „lepszego” rozwiązania – liczy się sposób ułożenia kabla, długość trasy, częstotliwość zginania oraz obecność zasilania PoE.
Przewód linka czy drut – najważniejsze różnice
Drut, określany też jako przewód solid, ma pojedynczą żyłę miedzianą o większym przekroju. Linka, nazywana stranded, składa się z wielu cieńszych drucików tworzących jedną żyłę. Oba warianty mogą należeć do tej samej kategorii sieciowej, na przykład 5e, 6 lub 6A, ale różnią się właściwościami elektrycznymi i mechanicznymi.
| Cecha | Drut | Linka |
|---|---|---|
| Elastyczność | Mniejsza, kabel jest sztywniejszy | Duża, dobrze znosi częste zginanie |
| Tłumienie sygnału | Niższe, korzystniejsze na długich trasach | Wyższe, szczególnie przy małym przekroju żyły |
| Trwałość połączenia | Stabilne osadzenie w złączach IDC | Podatność pojedynczych drucików na luzowanie przy niewłaściwym zakończeniu |
| Typowe miejsce montażu | Ściany, sufity, kanały i okablowanie poziome | Patch cordy, szafy rackowe i połączenia między urządzeniami |
Dlaczego drut stosuje się w instalacjach stałych?
Pojedyncza żyła zapewnia niższą rezystancję i bardziej stabilne parametry transmisji. W porównaniu z linką drut zwykle charakteryzuje się mniejszym tłumieniem, dlatego lepiej sprawdza się na długich odcinkach okablowania. Według materiałów branżowych linka może mieć od około 20 do 50% większą tłumienność, zależnie od jej przekroju i konstrukcji.
Drut dobrze współpracuje ze złączami IDC stosowanymi w gniazdach Keystone, panelach krosowych i blokach połączeniowych. Żyła zachowuje kształt i stabilnie pozostaje w zacisku. Trzeba jednak prowadzić ją z zachowaniem wymaganego promienia gięcia, ponieważ wielokrotne, ostre zginanie może uszkodzić przewodnik lub pogorszyć parametry transmisji.
W okablowaniu strukturalnym normy TIA oraz ISO/IEC przewidują drut dla stałych łączy poziomych. Jeżeli kabel ma zostać poprowadzony w ścianie, suficie, rurze instalacyjnej albo korytku i nie będzie regularnie przemieszczany, odpowiedź jest jednoznaczna: stosuje się drut.
Najczęstsze zastosowania przewodu typu drut to:
- okablowanie poziome między punktem dystrybucyjnym a gniazdem użytkownika
- trasy prowadzone wewnątrz ścian i sufitów
- długie odcinki w kanałach i korytkach instalacyjnych
- połączenia zakończone gniazdami lub panelami z zaciskami IDC
Kiedy wybrać linkę?
Linka jest znacznie bardziej elastyczna, dlatego dobrze znosi częste przekładanie, zginanie i manipulowanie przewodem. Z tego powodu stosuje się ją przede wszystkim jako patch cord, czyli krótki kabel łączący gniazdo z komputerem, punktem dostępowym, przełącznikiem lub innym urządzeniem.
Większa elastyczność ma jednak cenę. Wiele cienkich drucików tworzy w przekroju więcej wolnych przestrzeni niż jednolita żyła, co zwiększa rezystancję i tłumienie. Linka nie jest więc dobrym wyborem do długich, stałych tras. W typowym kanale o długości 100 metrów odcinki linkowe ogranicza się zwykle do maksymalnie około 10 metrów, a pozostałą część wykonuje z kabla typu drut. Konkretne długości zależą od kategorii, przekroju AWG i wymagań danego systemu.
Linka sprawdza się przede wszystkim w takich miejscach:
- patch cordy między gniazdem a urządzeniem końcowym
- połączenia w szafie teleinformatycznej
- krótkie przewody krosowe często zmieniane lub przekładane
- miejsca, w których kabel musi pracować przy wielokrotnym zginaniu
Nie należy zastępować nią kabla do instalacji w ścianie tylko dlatego, że łatwiej ją ułożyć. Taka zamiana może pogorszyć parametry transmisji i utrudnić certyfikację toru.
Jak PoE wpływa na wybór kabla?
Technologia Power over Ethernet przesyła energię elektryczną tym samym przewodem, którym biegną dane. Część tej energii rozprasza się w postaci ciepła. Im wyższa rezystancja przewodu i im gorsze warunki odprowadzania ciepła, tym większe ryzyko nagrzewania kabla oraz pogorszenia parametrów transmisyjnych.
Linka ma zwykle większą rezystancję i wyższą tłumienność niż drut o porównywalnym oznaczeniu AWG. Z tego powodu przy zasilaniu PoE, szczególnie PoE+ i PoE++, bezpieczniejszym wyborem dla stałej trasy jest drut o właściwym przekroju. Znaczenie ma też temperatura otoczenia oraz liczba kabli ułożonych w jednej wiązce. W środowisku o podwyższonej temperaturze lub przy większej mocy PoE trzeba sprawdzić wymagania producenta kabla i urządzeń.
Krótki linkowy patch cord w kontrolowanych warunkach zwykle nie powoduje problemu. Większej ostrożności wymagają długie odcinki linki prowadzone w suficie, w ciasnej wiązce albo przy urządzeniach zasilanych wyższą mocą, takich jak punkty dostępowe, kamery i oświetlenie sieciowe.
Drut czy linka – szybka decyzja
Przy wyborze kieruj się prostą zasadą:
- Wybierz drut – gdy kabel ma zostać ułożony na stałe, także w ścianie, suficie, kanale lub korytku.
- Wybierz drut – gdy trasa jest długa, wymaga stabilnych parametrów albo będzie wykorzystywana do PoE.
- Wybierz linkę – gdy potrzebujesz elastycznego patch cordu między gniazdem a urządzeniem.
- Wybierz linkę – gdy przewód będzie często zginany, przekładany lub zmieniany w szafie rackowej.
Najkrócej: drut do instalacji stałej, linka do połączeń ruchomych. Właśnie ten podział pozwala zachować właściwe parametry transmisji i ograniczyć problemy z trwałością oraz nagrzewaniem przewodu.
