Przewód neutralny (N) to przewód roboczy, który zamyka obwód elektryczny i umożliwia powrót prądu z odbiornika do źródła zasilania. W sprawnej instalacji jego potencjał jest zbliżony do 0 V względem ziemi, ale nie oznacza to, że można go bezpiecznie dotykać.
Czym jest przewód neutralny?
W obwodzie jednofazowym przewód fazowy L doprowadza napięcie do odbiornika, na przykład lampy, a przewód neutralny N tworzy drogę powrotną do źródła zasilania. Dopiero zamknięcie całej pętli pozwala na przepływ prądu i pracę urządzenia.
Można wyobrazić to sobie jako drogę z punktem początkowym i końcowym. Przewód L dostarcza energię do odbiornika, a N umożliwia powrót prądu. Sam przewód fazowy nie wystarczy, ponieważ urządzenie potrzebuje różnicy potencjałów między zaciskiem L i N. W domowej instalacji wynosi ona zwykle około 230 V.
W sprawnym układzie N jest połączony z punktem neutralnym źródła zasilania, dlatego jego napięcie względem ziemi powinno być bliskie zeru. To parametr roboczy instalacji, a nie gwarancja bezpieczeństwa podczas prac przy przewodach.
N, L i PE – czym różnią się te przewody?
Przewód neutralny często myli się z ochronnym, ponieważ oba mogą mieć niewielki potencjał względem ziemi. Pełnią jednak zupełnie inne funkcje. N przewodzi prąd podczas normalnej pracy urządzenia, natomiast PE służy do ochrony przeciwporażeniowej i w prawidłowo działającym obwodzie nie powinien przewodzić prądu roboczego.
| Cecha | Przewód neutralny N | Przewód ochronny PE |
|---|---|---|
| Funkcja | Zamyka obwód i odprowadza prąd roboczy do źródła | Chroni przed porażeniem w razie uszkodzenia izolacji |
| Kolor izolacji | Niebieski | Żółto-zielony |
| Skutek przerwania | Urządzenie może przestać działać, a w określonych warunkach mogą pojawić się niebezpieczne napięcia | Urządzenie może nadal działać, ale traci ochronę przeciwporażeniową |
Przewód fazowy L ma najczęściej izolację brązową, czarną albo szarą. Występuje na nim napięcie względem ziemi, dlatego jego dotknięcie grozi porażeniem. Kolor pomaga w orientacji, ale nie zastępuje sprawdzenia przewodu pomiarem, szczególnie w starych lub modyfikowanych instalacjach.
W starszych układach TN-C może występować przewód PEN, który łączy funkcję neutralną i ochronną. W nowszych rozwiązaniach, takich jak TN-S lub wydzielona część TN-C-S, funkcje te są rozdzielone na N i PE. Nie wolno samodzielnie zamieniać tych przewodów ani wykonywać połączeń między nimi w przypadkowym miejscu.

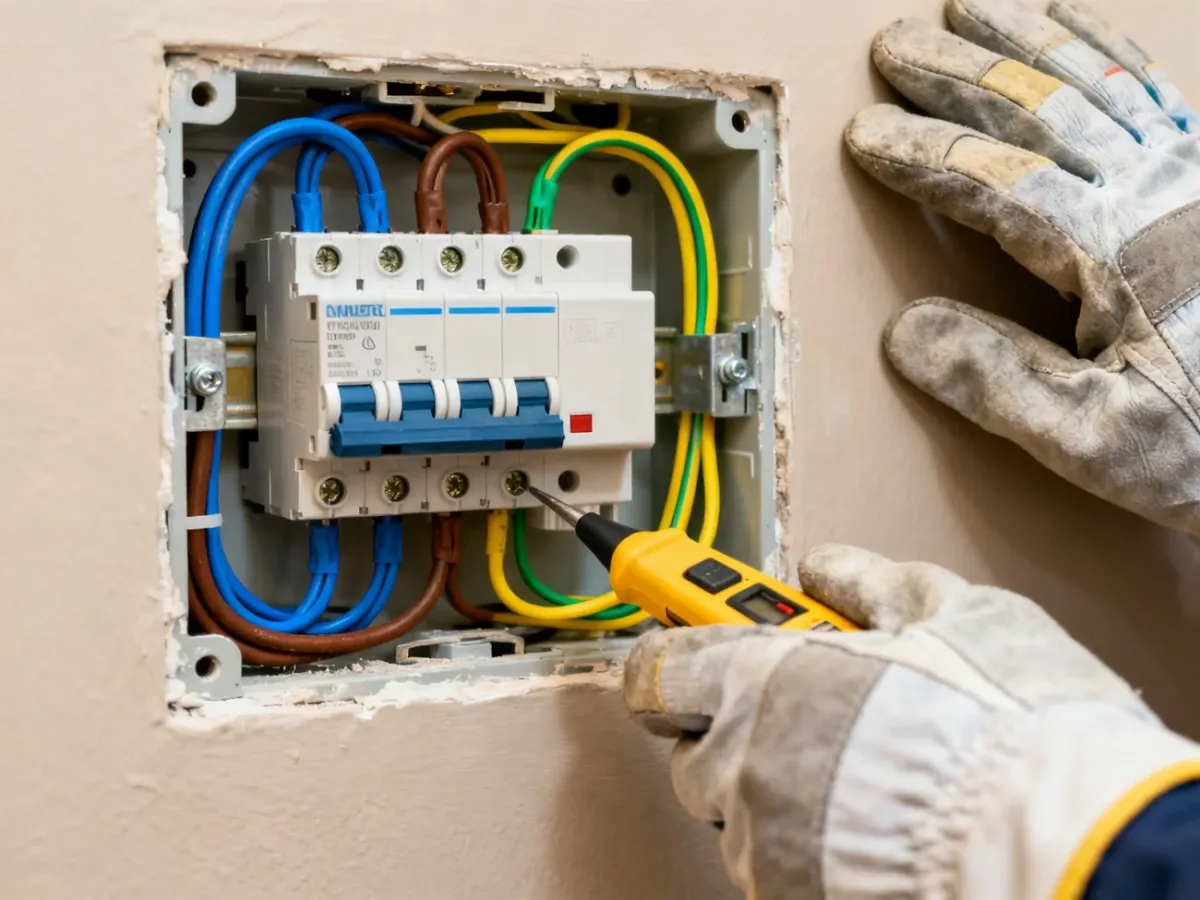

Jak sprawdzić, czy w puszce jest przewód N?
Obecność przewodu neutralnego w puszce ma znaczenie przy wyborze włącznika dotykowego lub smart. Modele z N potrzebują stałego zasilania elektroniki, dlatego nie zadziałają w puszce, w której znajduje się wyłącznie przewód fazowy doprowadzony do włącznika i przewód powrotny do lampy.
W starszych instalacjach przewód N często łączono w puszce znajdującej się wyżej, czasem pod sufitem. Za samym włącznikiem pozostawała wtedy żyła fazowa oraz przewód sterujący lampą. W nowszych instalacjach przewody zasilające i przewód prowadzący do oprawy częściej spotyka się w puszce włącznika.
Wstępne wskazówki, które mogą pomóc rozpoznać typ instalacji, są następujące:
- Zaślepione puszki pod sufitem często wskazują na starszy sposób prowadzenia przewodów.
- Brak niebieskiej żyły w puszce włącznika może oznaczać, że przewód N znajduje się w innym miejscu.
- Obecność przewodów L, N i PE w puszce zwiększa prawdopodobieństwo, że można zastosować włącznik wymagający N.
- W starych instalacjach kolory mogą być niezgodne z obecnym przeznaczeniem, dlatego sama barwa izolacji nie rozstrzyga sprawy.
Przed zakupem włącznika sprawdź następujące informacje:
- Liczba żył – ustal, ile przewodów znajduje się w puszce i dokąd prowadzą.
- Typ instalacji – sprawdź, czy jest to stara instalacja z puszkami pod sufitem, czy nowszy układ z połączeniami w puszce włącznika.
- Oznaczenia producenta – porównaj wymagane zaciski włącznika, na przykład L, N, L1 oraz L2.
- Pomiar – potwierdzenie funkcji przewodów powinien wykonać elektryk odpowiednim przyrządem, a nie na podstawie koloru.
Nie zakładaj, że niebieska żyła zawsze jest przewodem neutralnym. W dawnych instalacjach mogła zostać użyta inaczej, a późniejsze przeróbki mogły zmienić pierwotny układ. Jeśli nie potrafisz jednoznacznie rozpoznać przewodów, nie podłączaj włącznika samodzielnie.
Dlaczego przerwany przewód N jest niebezpieczny?
Potocznie mówi się czasem o „upaleniu zera”. Chodzi o przerwanie ciągłości przewodu neutralnego, zwykle wskutek luźnego zacisku, przeciążenia, uszkodzenia połączenia albo korozji. W prostym obwodzie przerwa wyłączy odbiornik, ale w bardziej rozbudowanej instalacji skutki mogą być poważniejsze.
Po przerwaniu N część przewodu znajdująca się po stronie odbiornika może uzyskać potencjał zbliżony do fazowego. Oznacza to, że żyła wcześniej traktowana jako neutralna może stać się niebezpieczna dla człowieka. W instalacjach wielofazowych uszkodzenie punktu neutralnego może także powodować niestabilne napięcia i uszkodzenia podłączonych urządzeń.
Przewód neutralny nie jest przewodem bezpiecznym do dotykania. Przed każdą pracą należy wyłączyć odpowiedni obwód i potwierdzić brak napięcia właściwym przyrządem.
Nie wystarczy wyłączyć światła przełącznikiem na ścianie. Wyłącznik może rozłączać tylko jeden przewód, a w puszce nadal może znajdować się czynna faza. Prace przy instalacji powinny być wykonywane po odłączeniu zasilania i sprawdzeniu jego braku. Przy niepewnej identyfikacji, śladach przegrzania, migotaniu oświetlenia lub podejrzeniu uszkodzenia N potrzebny jest elektryk.
Obecność przewodu N decyduje o tym, czy dany włącznik dotykowy lub smart będzie kompatybilny z instalacją. Modele wymagające N zwykle potrzebują jego obecności w puszce, natomiast modele bez N projektuje się z myślą o starszych obwodach. Najpierw trzeba jednak ustalić rzeczywisty układ przewodów, a dopiero potem wybrać osprzęt.
Przewód N zamyka obwód i przewodzi prąd roboczy, ale nie zastępuje przewodu PE i nie powinien być utożsamiany z przewodem ochronnym. Jego prawidłowa identyfikacja ma znaczenie zarówno dla działania urządzeń, jak i dla bezpieczeństwa całej instalacji.
Artykuł dotyczy instalacji elektrycznych, których prace mogą wiązać się z ryzykiem porażenia i strat materialnych. W razie wątpliwości skonsultuj się z wykwalifikowanym elektrykiem. Nie wykonuj pomiarów ani podłączeń bez odpowiednich kwalifikacji i zabezpieczeń.
