Rury stalowe do centralnego ogrzewania nadal są trwałym rozwiązaniem, szczególnie tam, gdzie liczy się odporność mechaniczna, stabilność wymiarowa i praca w podwyższonej temperaturze. W budownictwie mieszkaniowym często zastępują je tworzywa sztuczne, ale stal zachowuje znaczenie w instalacjach przemysłowych, wysokociśnieniowych oraz dużych układach grzewczych. Wybór konkretnego wariantu zależy od środowiska pracy, sposobu montażu i wymagań projektu.
Dlaczego stal wciąż jest stosowana w instalacjach CO?
Stal ma większą sztywność i odporność na uderzenia niż większość tworzyw instalacyjnych. Dzięki temu rury stalowe lepiej znoszą obciążenia mechaniczne, przypadkowe naciski oraz warunki panujące w pomieszczeniach technicznych, halach i kotłowniach. Ich rozszerzalność cieplna jest niewielka, co ułatwia prowadzenie długich odcinków i ogranicza zmiany wymiarów podczas nagrzewania.
Tradycyjnie stalowe instalacje łączono przez spawanie lub gwintowanie. Obecnie coraz częściej stosuje się systemy zaciskowe, takie jak C-Press. Pozwalają one wykonywać szczelne połączenia bez używania otwartego ognia, skracając montaż i ograniczając zakres prac przygotowawczych.
Rodzaje rur stalowych do CO
Podział rur stalowych do ogrzewania wynika przede wszystkim z rodzaju zabezpieczenia powierzchniowego i miejsca zastosowania. Najczęściej spotyka się stal czarną, stal ocynkowaną oraz rury preizolowane.
| Typ rury | Odporność na korozję | Montaż | Główne zastosowanie |
|---|---|---|---|
| Stal czarna | Wymaga ochrony powierzchniowej i właściwych warunków pracy | Spawanie, gwintowanie lub system zaciskowy | Zamknięte instalacje CO, kotłownie, układy techniczne |
| Stal ocynkowana | Podwyższona dzięki warstwie cynku | Połączenia gwintowane lub systemowe złączki | Miejsca narażone na wilgoć i instalacje wymagające ochrony antykorozyjnej |
| Rura preizolowana | Chroniona przez konstrukcję izolacji i płaszcz zewnętrzny | Łączenie odcinków zgodnie z dokumentacją systemu | Sieci ciepłownicze, przyłącza i prowadzenie instalacji na zewnątrz |
Rury czarne
Stal czarna nie ma warstwy cynku, dlatego w środowisku wilgotnym wymaga zabezpieczenia przed korozją. W zamkniętym układzie grzewczym, z właściwie przygotowaną wodą instalacyjną i ograniczonym dostępem tlenu, może pracować przez długi czas. Jest często wybierana ze względu na wytrzymałość, szeroką dostępność oraz możliwość łączenia przez spawanie lub zaprasowywanie.
W nowoczesnych systemach zaciskowych stosuje się stal węglową o parametrach określonych przez dokumentację systemu. Norma PN-EN 10305-3 może być jednym z punktów odniesienia dla rur precyzyjnych, ale zawsze trzeba sprawdzić, czy dany wyrób ma dopuszczenie do konkretnego zastosowania grzewczego.
Rury ocynkowane
Ocynkowanie tworzy barierę ograniczającą kontakt stali z wilgocią, więc zwiększa odporność powierzchni na korozję. Nie oznacza jednak, że każdy ocynkowany wyrób nadaje się automatycznie do dowolnej instalacji CO. Należy sprawdzić zakres temperatur, sposób łączenia oraz zgodność z dokumentacją producenta.
Warstwa cynku może zostać uszkodzona podczas cięcia, gwintowania lub obróbki. Miejsca pozbawione zabezpieczenia wymagają właściwego zabezpieczenia naprawczego. W praktyce wybór stali ocynkowanej ma sens tam, gdzie ryzyko zawilgocenia jest większe niż w typowej, suchej kotłowni.

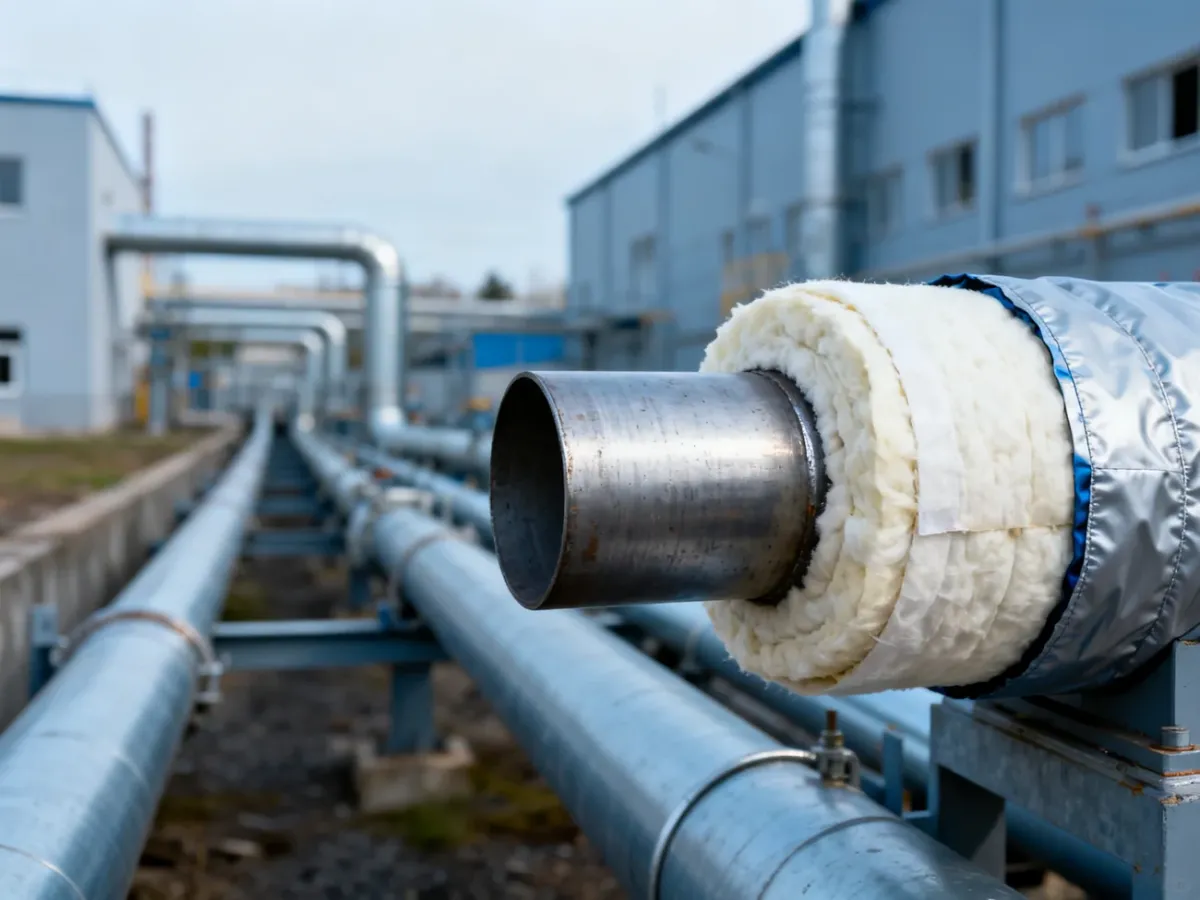

Rury preizolowane
Rura preizolowana składa się z przewodu stalowego, warstwy izolacyjnej oraz płaszcza ochronnego. Izolacja ogranicza straty ciepła, dlatego ten wariant stosuje się głównie w sieciach ciepłowniczych, przyłączach i odcinkach prowadzonych poza budynkiem. Wymaga dokładnego wykonania połączeń oraz zabezpieczenia izolacji w miejscach łączenia.
Zakres pracy zależy od konkretnego systemu. W dostarczonych danych dla wybranych rur preizolowanych podawany jest przedział od –40 do +130°C, ale nie należy przenosić tej wartości na wszystkie wyroby. Decydująca jest karta techniczna danego rozwiązania.
Na czym polega montaż systemu C-Press?
System C-Press wykorzystuje stalowe rury i kształtki z uszczelkami, które łączy się przez zaprasowanie. W odróżnieniu od spawania proces nie wymaga otwartego płomienia ani wykonywania spoin na miejscu. To ważne w remontowanych budynkach, obiektach z ograniczeniami przeciwpożarowymi i pomieszczeniach, w których trudno zorganizować stanowisko spawalnicze.
Typowy przebieg wykonania połączenia wygląda następująco:
- Przygotowanie rury – rurę należy przyciąć prostopadle, usunąć zadziory i sprawdzić, czy jej powierzchnia nie ma uszkodzeń.
- Osadzenie złączki – koniec rury wsuwa się do złączki z uszczelką na głębokość określoną przez system.
- Zaprasowanie – złączkę zaciska się narzędziem wyposażonym w szczęki o właściwym profilu, często M.
- Kontrola instalacji – po wykonaniu połączeń przeprowadza się próbę szczelności zgodnie z projektem i instrukcją systemu.
Ważne jest używanie kompatybilnych rur, kształtek, uszczelek i narzędzi. Zastępowanie elementów przypadkowymi odpowiednikami może pozbawić połączenie wymaganej szczelności albo unieważnić dopuszczenie systemu. Press-fitting przyspiesza pracę, ale nie eliminuje potrzeby przestrzegania instrukcji montażu.
Jak dobrać rury do projektu?
Średnicy rury nie należy dobierać wyłącznie na podstawie przyłączy urządzeń ani porównania z istniejącą instalacją. Wymiar powinien wynikać z obliczeń przepływu, wymaganej mocy cieplnej i dopuszczalnych strat ciśnienia. Przy wyborze trzeba uwzględnić następujące czynniki:
- Średnica nominalna DN – wpływa na przepływ, prędkość wody i opory hydrauliczne całego obiegu.
- Grubość ścianki – decyduje o odporności na ciśnienie, obciążenia mechaniczne i sposób obróbki.
- Temperatura i ciśnienie pracy – parametry muszą mieścić się w zakresie dopuszczonym dla rury, złączek i uszczelek.
- Środowisko prowadzenia instalacji – wilgoć, kontakt z substancjami agresywnymi i prowadzenie na zewnątrz mogą wymagać dodatkowej ochrony.
- Rozszerzalność cieplna – długie odcinki potrzebują właściwego rozmieszczenia podpór i kompensacji.
- Technologia łączenia – wybrany system powinien odpowiadać dostępności narzędzi oraz kwalifikacjom wykonawcy.
Nie należy wybierać zbyt cienkiej ścianki tylko po to, aby ograniczyć masę lub koszt materiału. Ostateczne parametry powinny wynikać z projektu, a w dużych instalacjach także z wymagań dotyczących certyfikacji, prób ciśnieniowych i odbioru technicznego.
Stal czy tworzywo sztuczne?
Stal wygrywa tam, gdzie instalacja jest narażona na uderzenia, wysokie temperatury, duże ciśnienie lub wymagania dotyczące sztywności przewodów. Dobrze sprawdza się w kotłowniach, zakładach przemysłowych, dużych obiektach i technicznych odcinkach instalacji, w których odporność mechaniczna ma większe znaczenie niż łatwość obróbki.
Tworzywa sztuczne są lżejsze, nie korodują w typowy dla stali sposób i zwykle łatwiej je transportować oraz montować. Ich elastyczność ułatwia prowadzenie przewodów w budynkach mieszkalnych. Trzeba jednak uwzględnić rozszerzalność cieplną, zakres temperatur oraz odporność konkretnego materiału na warunki pracy.
W praktyce nie istnieje jeden materiał właściwy dla każdej instalacji. W małym domu tworzywo może ograniczyć czas montażu i koszty robocizny, natomiast w instalacji przemysłowej lub narażonej na uszkodzenia mechaniczne stal może zapewnić większy margines bezpieczeństwa. System zaciskowy zmniejsza jej główną dawniej wadę, czyli pracochłonność łączenia.
Co sprawdzić przed zakupem?
Przed zamówieniem rur trzeba mieć projekt lub przynajmniej zestawienie parametrów przygotowane przez osobę odpowiedzialną za instalację. Należy potwierdzić średnice, grubości ścianek, klasę materiału, dopuszczalną temperaturę i ciśnienie oraz zgodność wszystkich elementów jednego systemu. Przy większej skali, nietypowym środowisku pracy albo wymaganiach odbiorowych decyzję powinien zatwierdzić projektant instalacji sanitarnych lub inżynier HVAC.
