Do budowy ścianki działowej z płyt g-k potrzebujesz przede wszystkim profili UW i CW, a przy otworach drzwiowych także wzmocnionych profili UA. Szerokość profilu – 50, 75 lub 100 mm – wpływa na sztywność przegrody, miejsce na izolację i instalacje oraz możliwą wysokość ściany.
Jakie profile są potrzebne do ścianki g-k?

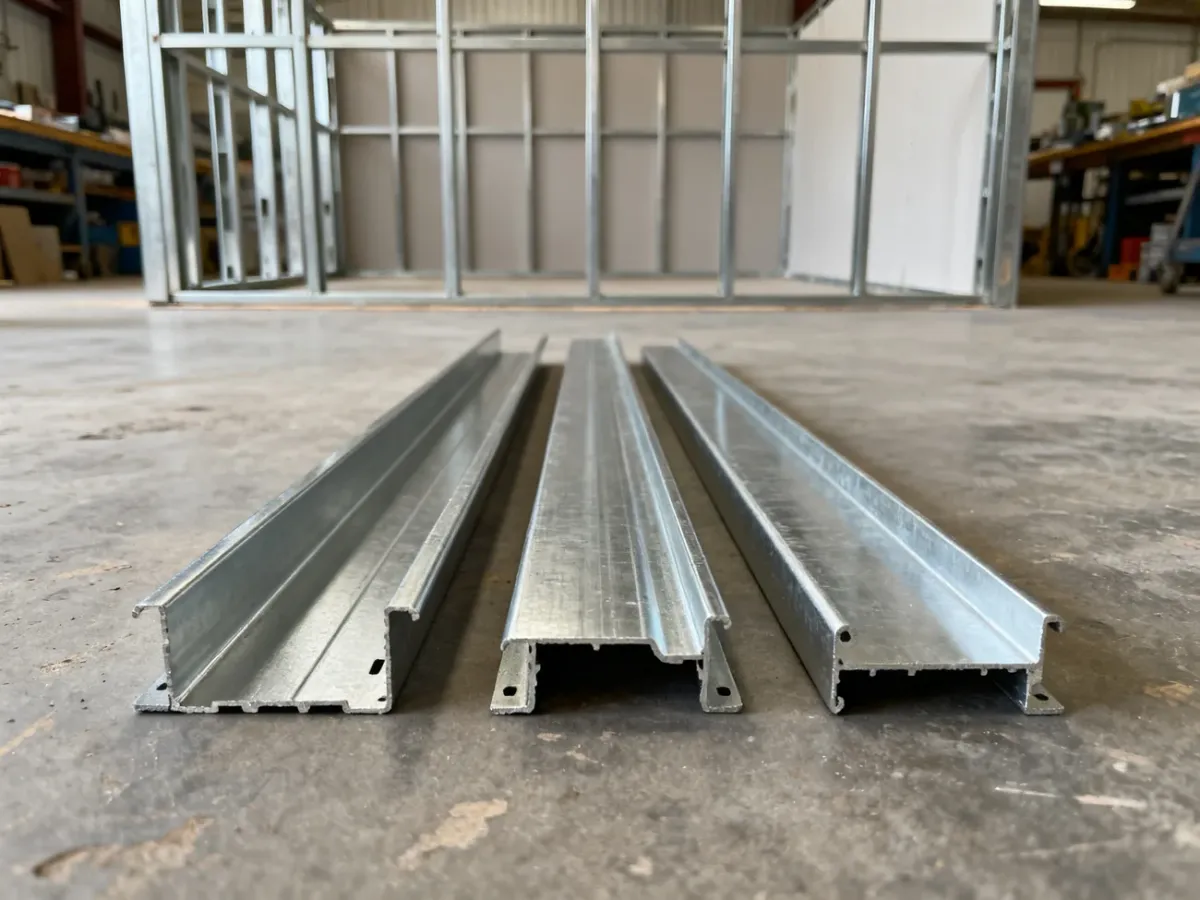

Profil UW tworzy poziomą, obwodową ramę ścianki. Mocuje się go do podłogi i stropu, a w zależności od systemu także stosuje przy połączeniach ze ścianami bocznymi. Profil CW pełni funkcję pionowego słupka. Wsuwa się go w profile UW, tworząc ruszt, do którego przykręca się płyty g-k.
Profil UA jest elementem wzmocnionym. Stosuje się go przede wszystkim po bokach otworów drzwiowych, przy cięższych ościeżnicach oraz w miejscach, w których standardowy profil CW nie zapewni wymaganej sztywności. Profile UA łączy się z konstrukcją za pomocą przeznaczonych do nich kątowników i elementów mocujących.
Profile UW, CW i UA – porównanie
| Typ profilu | Przeznaczenie | Główne cechy |
|---|---|---|
| UW | Pozioma rama na podłodze i suficie | Profil obwodowy, prowadzi i stabilizuje słupki CW |
| CW | Pionowe słupki konstrukcji | Stanowi bazę do mocowania płyt g-k i przenosi obciążenia poszycia |
| UA | Wzmocnienie ościeżnic i wybranych fragmentów ściany | Profil sztywniejszy od standardowego CW, dostępny w szerokościach 50, 75 i 100 mm |
Profile UW i CW powinny mieć tę samą szerokość. Do profilu CW 50 dobiera się więc UW 50, do CW 75 – UW 75, a do CW 100 – UW 100. Nie należy traktować tych wymiarów jako przypadkowych oznaczeń handlowych, ponieważ określają szerokość całego szkieletu.
Jak wybrać szerokość profilu – 50, 75 czy 100 mm?
Szerokość profilu CW determinuje przestrzeń wewnątrz ścianki. Wpływa na ilość miejsca na wełnę mineralną, przewody i rury, a także na sztywność całej przegrody. Większy profil nie oznacza automatycznie lepszego rozwiązania w każdym pomieszczeniu, ponieważ zwiększa również grubość gotowej ściany i ogranicza powierzchnię użytkową.
Przy wyborze warto uwzględnić trzy czynniki: wymaganą izolacyjność akustyczną, wysokość ściany oraz planowane obciążenia i instalacje. Orientacyjnie można przyjąć następujący podział:
- Profile 50 mm sprawdzają się przy lekkich ściankach, gdy liczy się oszczędność miejsca, a przegroda nie musi pomieścić grubej warstwy izolacji ani rozbudowanych instalacji.
- Profile 75 mm są często wybieranym rozwiązaniem do standardowych ścian działowych. Oferują większą sztywność i więcej miejsca na wypełnienie akustyczne niż wariant 50 mm.
- Profile 100 mm stosuje się przy wyższych ścianach, większych wymaganiach akustycznych oraz wtedy, gdy w przegrodzie trzeba ukryć grubsze przewody lub instalacje.
Szerszy profil pozwala zastosować grubszą izolację, ale o końcowej izolacyjności akustycznej decyduje cały układ: profile, taśmy, wypełnienie, liczba warstw płyt i sposób wykonania połączeń. Same profile CW nie tłumią dźwięków. W tym celu przestrzeń między słupkami wypełnia się zwykle wełną mineralną, a styki konstrukcji z podłożem oddziela taśmą akustyczną.
Na co zwrócić uwagę przed zakupem profili?
Dobór szerokości to dopiero początek. Profile powinny być dopasowane do systemu płyt, planowanej wysokości ściany i przewidywanych obciążeń. Przy nietypowo wysokich przegrodach, ciężkich drzwiach albo dużych obciążeniach należy sprawdzić parametry konkretnego systemu producenta, zamiast dobierać profile wyłącznie na podstawie ich wymiaru.
Przed zakupem sprawdź następujące elementy:
- Taśma akustyczna – powinna znaleźć się pod profilami UW oraz przy profilach stykających się ze ścianami, aby ograniczyć przenoszenie drgań.
- Profile UA przy drzwiach – standardowe CW nie zastępują wzmocnionych profili ościeżnicowych, zwłaszcza przy cięższych skrzydłach i intensywnie użytkowanych przejściach.
- Kompatybilność systemu – najlepiej łączyć profile, płyty, masy i akcesoria zgodnie z jednym rozwiązaniem systemowym, ponieważ jego parametry są określane dla konkretnego zestawu materiałów.
- Grubość blachy i jakość ocynku – elementy powinny być sztywne, równe i zabezpieczone przed korozją. W pomieszczeniach o podwyższonej wilgotności trzeba sprawdzić wymagania dotyczące ochrony antykorozyjnej.
Do profili UA potrzebne są także właściwe kątowniki i łączniki. Ich szerokość musi odpowiadać profilowi, na przykład UA 75 powinien współpracować z elementami przeznaczonymi do tego wariantu. Wymiary i sposób połączenia należy przyjąć z dokumentacji wybranego systemu.
Najprostszy dobór profili do typowej ścianki
W typowej ściance działowej bez drzwi podstawowy zestaw tworzą profile UW i CW o tej samej szerokości. Wariant 50 mm wybiera się wtedy, gdy priorytetem jest oszczędność miejsca. Profil 75 mm daje bardziej uniwersalną konstrukcję, natomiast 100 mm zapewnia większą przestrzeń na izolację i instalacje, ale wymaga większej grubości gotowej przegrody.
Jeżeli w ściance znajduje się otwór drzwiowy, po bokach ościeżnicy stosuje się profile UA o szerokości odpowiadającej pozostałym elementom rusztu. Przy nietypowej wysokości ściany lub dużym obciążeniu decyzję należy oprzeć na tabelach systemowych producenta. To ważniejsze niż samo oznaczenie 50, 75 czy 100 mm.
Do zwykłej ścianki wybierz komplet UW + CW o tej samej szerokości, a do otworu drzwiowego dodaj UA. Jeśli zależy Ci na akustyce lub miejscu na instalacje, rozważ szerszy ruszt, pamiętając o zastosowaniu taśmy akustycznej i odpowiedniego wypełnienia.
