Aby podłączyć przewód w złączce WAGO 221, podnieś dźwignię, włóż odizolowaną żyłę do oporu i opuść dźwignię. Zwykle przewód należy odizolować na długość 11 mm, ale zawsze sprawdź oznaczenie na konkretnej złączce.
Jak działa złączka WAGO 221?
WAGO 221 to bezśrubowa złączka instalacyjna obsługiwana dźwignią. Wykorzystuje zacisk sprężynowy CAGE CLAMP, dlatego może łączyć przewody jednodrutowe, wielodrutowe i linkowe, także o różnych przekrojach – pod warunkiem zastosowania modelu przeznaczonego do danego zakresu.
Do montażu nie potrzebujesz śrubokręta. Przygotuj jednak narzędzia, które ułatwią bezpieczną pracę:
- ściągacz izolacji lub inne narzędzie do precyzyjnego usunięcia izolacji,
- miernik napięcia do sprawdzenia, czy obwód jest bez napięcia,
- złączkę dobraną do przekroju przewodu i liczby żył.
WAGO 221 – jak podłączyć przewód krok po kroku?
Przed rozpoczęciem pracy odłącz zasilanie obwodu i upewnij się miernikiem, że na przewodach nie występuje napięcie. Następnie wykonaj kolejne czynności:
- Odizoluj przewód. Usuń izolację na długość wskazaną na obudowie złączki. W wielu wariantach serii 221 jest to 11 mm. Nie uszkodź przy tym metalowych drucików przewodu linkowego.
- Podnieś dźwignię. Przesuń ją do góry, aż zacisk otworzy się i zatrzyma w pozycji montażowej.
- Wsuń przewód. Wprowadź odizolowaną żyłę do odpowiedniego otworu. Powinna wejść do oporu, a izolacja przewodu powinna sięgać do krawędzi zacisku.
- Opuść dźwignię. Dociśnij ją do końca. Sprężynowy zacisk unieruchomi przewód bez dokręcania śruby.

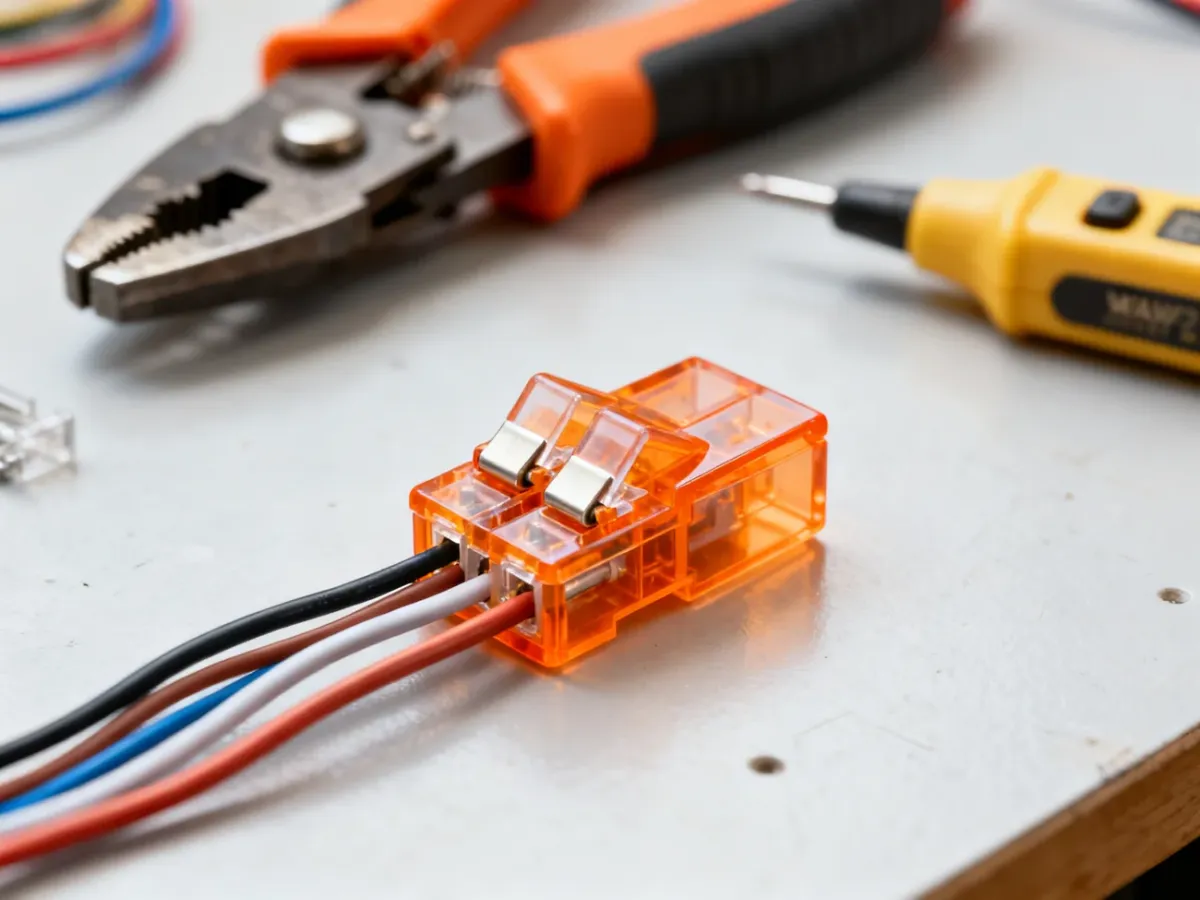

- Sprawdź połączenie. Delikatnie pociągnij za przewód, aby upewnić się, że jest zablokowany. Przezroczysta obudowa pozwala ocenić, czy żyła została wsunięta wystarczająco głęboko.
Warianty serii 221 różnią się zakresem obsługiwanych przekrojów. Przed montażem sprawdź oznaczenie konkretnego modelu:
| Wariant złączki | Zakres przekroju | Długość odizolowania |
|---|---|---|
| Do 4 mm², przewody linkowe | 0,14–4 mm² | Sprawdź oznaczenie na obudowie, zwykle 11 mm |
| Do 4 mm², przewody jedno- i wielodrutowe | 0,2–4 mm² | Sprawdź oznaczenie na obudowie, zwykle 11 mm |
| Do 6 mm², wszystkie wymienione typy przewodów | 0,5–6 mm² | Sprawdź oznaczenie na obudowie, zwykle 11 mm |
Jak sprawdzić poprawność połączenia?
Najpierw obejrzyj przewód przez przezroczystą obudowę. Żyła powinna być widoczna w miejscu przeznaczonym do zacisku, bez wystającego odcinka nieosłoniętego przewodu poza złączką. Dźwignia musi być całkowicie opuszczona, a przewód nie powinien wysuwać się przy lekkim pociągnięciu.
WAGO 221 ma także otwory pomiarowe. Umożliwiają przyłożenie końcówki miernika i sprawdzenie napięcia bez otwierania zacisku oraz wyjmowania przewodu. Pomiar wykonuj wyłącznie właściwym przyrządem i zgodnie z zasadami pracy przy instalacjach elektrycznych.
Nie używaj złączki z pękniętą obudową, uszkodzoną dźwignią lub widocznymi śladami przegrzania. Nieprawidłowa długość odizolowania i niedociśnięta dźwignia mogą pogorszyć jakość połączenia. Jeśli nie masz pewności co do stanu instalacji albo doboru modelu, zleć podłączenie elektrykowi.
