Gniazdo Ethernet można podłączyć samodzielnie, jeśli masz kabel instalacyjny, właściwy moduł RJ45 oraz narzędzia do zakończenia żył. O poprawności połączenia decydują trzy rzeczy: zgodny standard T568A lub T568B, zachowanie skrętu par możliwie blisko zacisków oraz sprawdzenie instalacji testerem.
Czego potrzebujesz do montażu?
Do stałego montażu użyj kabla instalacyjnego, najczęściej UTP, F/UTP albo innego wariantu skrętki zgodnego z projektem. Taki przewód ma zwykle cztery pary, czyli osiem żył. Do gniazda dobierz moduł o kategorii co najmniej takiej jak kabel. Gniazdo Cat.6 nie podniesie parametrów przewodu Cat.5e, ponieważ cały tor ogranicza jego najsłabszy element.
Przed zakupem sprawdź następujące elementy:
- Kategoria kabla i gniazda – najczęściej Cat.5e, Cat.6 lub Cat.6A.
- Typ ekranowania – moduł ekranowany dobierz do kompletnego, ekranowanego toru.
- Rodzaj montażu – puszka podtynkowa, natynkowa, adapter, ramka lub moduł keystone.
- Typ przewodu – kabel instalacyjny z drutem zakończa się w zaciskach IDC, a linka jest typowa dla przewodów krosowych.
Przygotuj także stripper do zdejmowania powłoki, nóż uderzeniowy typu Krone albo moduł beznarzędziowy, mały śrubokręt oraz tester kabli sieciowych. Jeśli moduł ma zaciski IDC, nie zastępuj narzędzia przypadkowym ostrzem, ponieważ możesz uszkodzić izolację lub sam styk.
T568A czy T568B – który standard wybrać?
Gniazdo RJ45 można zakończyć według T568A albo T568B. Oba standardy zapewniają takie same parametry transmisyjne. W Polsce częściej spotyka się T568B, ale ważniejsza od wyboru wariantu jest konsekwencja. Ten sam standard powinien znaleźć się na obu końcach stałego łącza, czyli w gnieździe i na drugim zakończeniu kabla.
| Numer pinu | T568A | T568B |
|---|---|---|
| 1 | biało-zielony | biało-pomarańczowy |
| 2 | zielony | pomarańczowy |
| 3 | biało-pomarańczowy | biało-zielony |
| 4 | niebieski | niebieski |
| 5 | biało-niebieski | biało-niebieski |
| 6 | pomarańczowy | zielony |
| 7 | biało-brązowy | biało-brązowy |
| 8 | brązowy | brązowy |
Na module kieruj się nadrukowanym schematem, ponieważ rozmieszczenie zacisków może różnić się między producentami. Połączenie T568A na jednym końcu i T568B na drugim tworzy układ krosowany, który nie jest standardowym zakończeniem stałego gniazda.

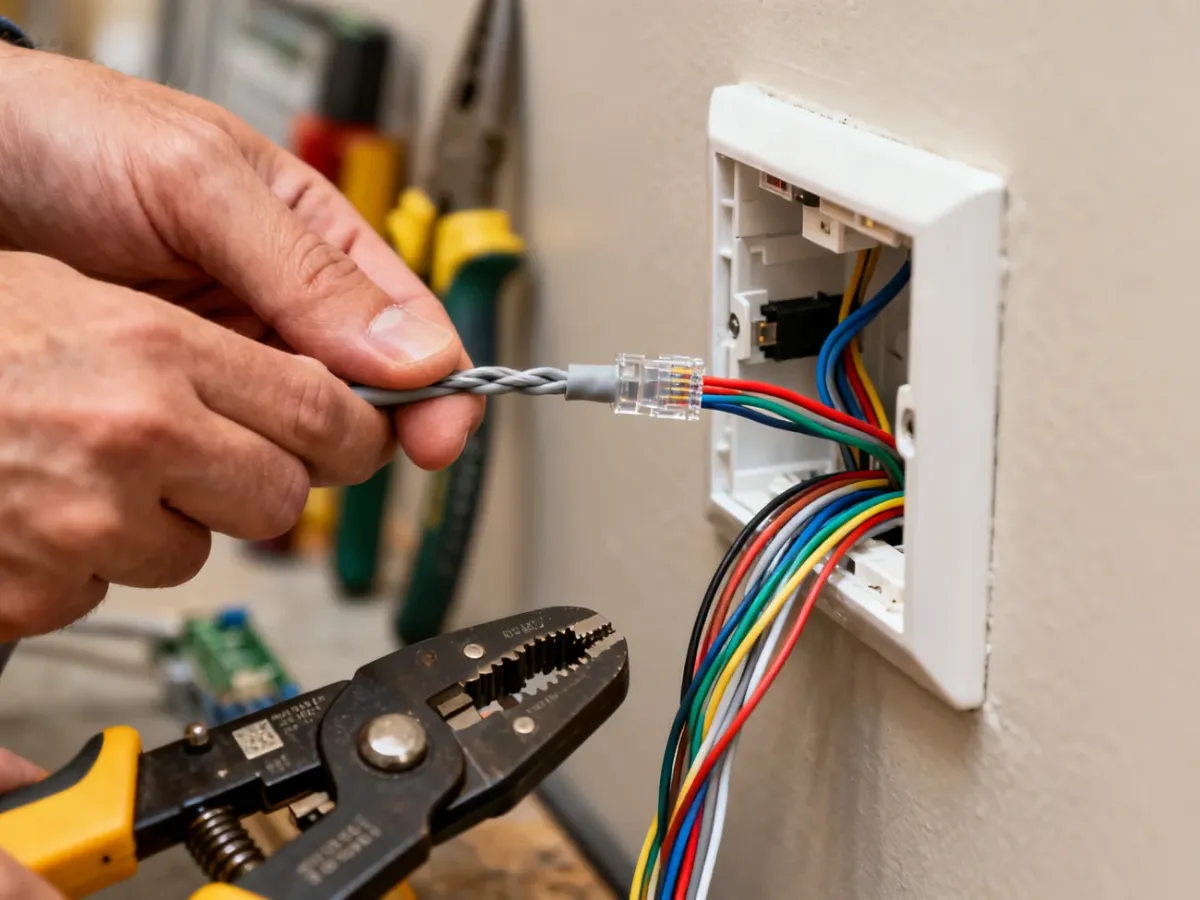

Jak podłączyć gniazdo Ethernet krok po kroku?
- Odłącz przewód od urządzeń. Jeśli kabel jest już połączony z aktywną siecią, odłącz go od routera lub przełącznika.
- Wprowadź kabel do puszki. Zostaw zapas potrzebny do wygodnego ułożenia modułu i nie załamuj przewodu. Zachowaj promień gięcia zalecany przez producenta kabla.
- Zdejmij zewnętrzną powłokę. Usuń około 3–5 cm płaszcza, używając strippera. Nie nacinaj izolacji pojedynczych żył. W kablu ekranowanym zachowaj elementy ekranu potrzebne do jego zakończenia.
- Wybierz oznaczenie T568A albo T568B. Najlepiej użyj tego samego wariantu, który zastosowano na drugim końcu instalacji.
- Rozdziel pary tylko na niezbędnym odcinku. Wprowadź żyły do prowadnic zgodnie z kolorami na module. Nie rozplataj par dalej niż to konieczne, ponieważ zmienia to parametry transmisyjne i może powodować problemy szczególnie przy wyższych kategoriach.
- Zakończ żyły w module. Przy zaciskach IDC dociśnij każdą żyłę nożem uderzeniowym. W module beznarzędziowym zamknij pokrywę zgodnie z instrukcją producenta. Nie wyjmuj izolacji z żył, jeśli konstrukcja zacisku nie przewiduje takiej czynności.
- Sprawdź odciążenie kabla. Powłoka zewnętrzna powinna być unieruchomiona, a pojedyncze żyły nie mogą być naprężone przy zaciskach.
- Osadź moduł w osprzęcie. Zamocuj gniazdo w adapterze, puszce lub ramce. Ułóż zapas kabla tak, aby nie ściskał modułu i nie powodował nadmiernego zgięcia.
W instalacji ekranowanej połącz ekran zgodnie z konstrukcją gniazda i instrukcją producenta. Sam metalowy moduł nie zapewni ochrony przed zakłóceniami, jeśli ekran nie zachowuje ciągłości przez cały tor.
Jak sprawdzić, czy gniazdo działa?
Po zamontowaniu podłącz tester do gniazda oraz drugiego końca przewodu. Tester ciągłości powinien wskazać kolejno wszystkie piny od 1 do 8. Przerwa, zwarcie, zamiana żył albo odwrócona para oznaczają błąd zakończenia.
Jeśli gniazdo nie działa, sprawdź w tej kolejności:
- zgodność kolorów z nadrukiem T568A lub T568B na module,
- czy każda żyła została dociśnięta w zacisku IDC,
- czy podczas zdejmowania powłoki nie przecięto izolacji przewodów,
- czy na obu końcach zastosowano ten sam standard oraz czy przewód nie został nadmiernie zgięty.
Tester ciągłości potwierdza mapę połączeń, ale nie sprawdza wszystkich parametrów transmisyjnych. W instalacjach wymagających formalnego odbioru potrzebny jest pomiar certyfikacyjny zgodny z klasą toru i dokumentacją, odnoszącą się między innymi do wymagań ISO/IEC 11801.
Najczęstszy błąd nie polega na wyborze T568A zamiast T568B, lecz na pomieszaniu standardów, zbyt długim rozpleceniu par albo niedokładnym osadzeniu żył w zaciskach.
Po pozytywnym teście podłącz urządzenie sieciowe i sprawdź połączenie. Jeśli link zestawia się z oczekiwaną prędkością, gniazdo jest poprawnie zakończone. Dla stabilnej instalacji równie ważne jak kolory żył są właściwy dobór modułu, odciążenie kabla i zachowanie skrętu par przy samym punkcie styku.
