Podłączenie gniazda internetowego RJ45 możesz wykonać samodzielnie. Potrzebujesz ściągacza izolacji, noża LSA, testera kabli oraz precyzji przy układaniu żył. W typowej instalacji stosuje się standard T568B, a rozplot poszczególnych par powinien być możliwie krótki – maksymalnie około 13 mm.
Czego potrzebujesz do montażu gniazda RJ45?
Przed rozpoczęciem pracy sprawdź, czy gniazdo, kabel i elementy montażowe są przeznaczone do tej samej kategorii okablowania. Przy kablu ekranowanym FTP wybierz gniazdo z metalową obudową, aby zachować ciągłość ekranu. Przy zwykłej skrętce UTP wystarczy gniazdo nieekranowane.
Do zarobienia przewodu w standardowym gnieździe ze złączem LSA przygotuj:
- ściągacz izolacji do skrętki, czyli stripper;
- narzędzie uderzeniowe LSA, nazywane także krosownicą;
- tester kabli sieciowych;
- gniazdo RJ45, ramkę i elementy mocujące.
Nie wciskaj żył śrubokrętem ani kombinerkami. Takie narzędzia mogą rozgiąć styki gniazda, uszkodzić przewód i spowodować niestabilne połączenie. Jeżeli używasz modułu typu keystone beznarzędziowego, postępuj zgodnie z oznaczeniami i instrukcją producenta. W dalszej procedurze zakładamy montaż z użyciem krosownicy LSA.
Jaki standard wybrać – T568A czy T568B?
Standardy T568A i T568B określają kolejność ośmiu żył w gnieździe RJ45. Różnią się zamianą miejscami par zielonej i pomarańczowej. W Polsce w typowych instalacjach stosuje się T568B. Najważniejsze jest jednak zachowanie tego samego standardu na obu końcach toru kablowego, na przykład w gnieździe i patchpanelu.
| Pin | T568A | T568B |
|---|---|---|
| 1 | biało-zielony | biało-pomarańczowy |
| 2 | zielony | pomarańczowy |
| 3 | biało-pomarańczowy | biało-zielony |
| 4 | niebieski | niebieski |
| 5 | biało-niebieski | biało-niebieski |
| 6 | pomarańczowy | zielony |
| 7 | biało-brązowy | biało-brązowy |
| 8 | brązowy | brązowy |
Gniazdo zwykle ma nadrukowane oznaczenia obu standardów. Wybierz pola oznaczone literą B i nie kieruj się wyłącznie położeniem kolorów na module, ponieważ sposób prezentacji oznaczeń może różnić się między modelami.
Jak podłączyć gniazdo internetowe krok po kroku?
- Przygotuj miejsce pracy – wyjmij mechanizm z puszki, oczyść wnętrze i sprawdź, czy kabel nie jest uszkodzony. Jeżeli w pobliżu znajdują się przewody elektryczne, zachowaj szczególną ostrożność i nie pracuj przy instalacji pod napięciem.
- Zdejmij zewnętrzną izolację – stripperem usuń około 3–5 cm powłoki kabla. Nie przecinaj izolacji wewnętrznych żył ani przewodu uziemiającego w kablu ekranowanym.
- Rozdziel pary przewodów – rozplącz je tylko na odcinku potrzebnym do ułożenia w zaciskach. Zachowaj skręcenie każdej pary możliwie blisko złącza. Maksymalny rozplot nie powinien przekraczać około 13 mm.

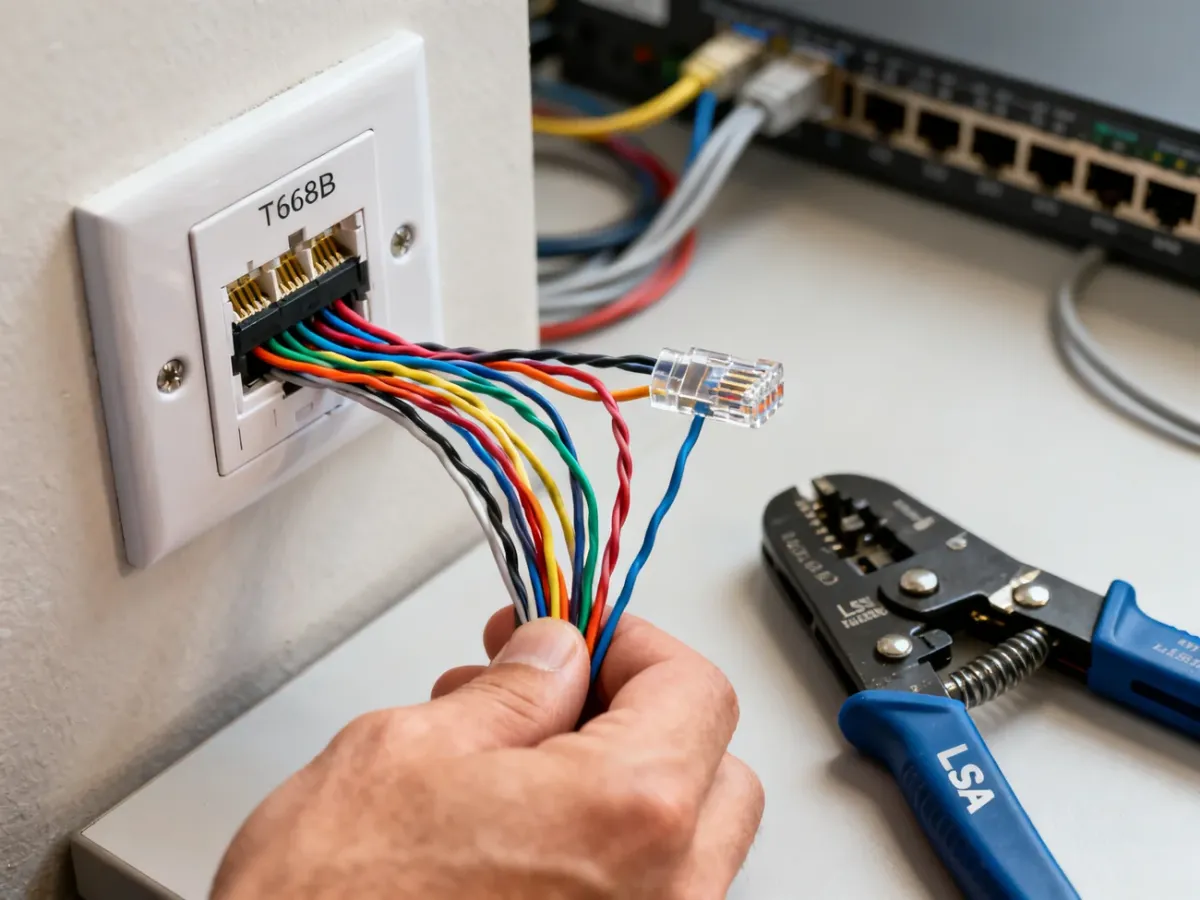

- Wybierz oznaczenia T568B – dopasuj kolory żył do pól B na obudowie gniazda. Nie zmieniaj kolejności według własnego uznania.
- Włóż żyły do szczelin LSA – każdą żyłę umieść w odpowiednim slocie, pozostawiając ją ułożoną wzdłuż kanału. Nie wyciągaj niepotrzebnie przewodu z puszki, ponieważ nadmiar ułatwia późniejsze ułożenie mechanizmu.
- Wciśnij przewody krosownicą – przyłóż nóż LSA prostopadle do szczeliny i zdecydowanym ruchem osadź żyłę w styku. Strona tnąca narzędzia powinna znajdować się po stronie odcinanego nadmiaru. Po każdym wciśnięciu sprawdź, czy przewód jest stabilny.
- Skontroluj wszystkie osiem żył – upewnij się, że żadna nie wysunęła się ze szczeliny, a nadmiar przewodów został odcięty. Zbyt luźne połączenie może dawać chwilowy kontakt, ale powodować przerwy podczas poruszania kablem.
- Zamontuj gniazdo w puszce – ułóż przewód łagodnym łukiem, zamocuj mechanizm za pomocą wkrętów lub pazurków i załóż ramkę. Nie zgniataj kabla za gniazdem ani nie zaginaj go pod ostrym kątem.
Jak sprawdzić, czy gniazdo działa?
Po zamontowaniu użyj testera kabli sieciowych. Jedną część urządzenia podłącz do gniazda, a drugą do drugiego końca przewodu, na przykład w patchpanelu. Tester powinien potwierdzić ciągłość wszystkich żył od 1 do 8 oraz ich prawidłową kolejność.
Brak jednej diody zwykle oznacza przerwę lub niedociśniętą żyłę. Zmieniona kolejność wskazuje na pomylenie kolorów albo zastosowanie różnych standardów na obu końcach. Po teście elektrycznym podłącz patchcord i urządzenie sieciowe. Dopiero wtedy sprawdzisz, czy połączenie działa stabilnie w praktyce.
Przed testowaniem sprawdź jeszcze następujące elementy:
- czy izolacja zewnętrzna została zdjęta na właściwą długość;
- czy kolory zgadzają się z oznaczeniem T568B na gnieździe;
- czy każda żyła została dociśnięta do końca w złączu LSA;
- czy pary nie zostały rozplecione na odcinku dłuższym niż około 13 mm;
- czy kabel nie jest mocno zagięty ani ściśnięty za mechanizmem.
Częste błędy przy podłączaniu gniazda RJ45
Najczęstszym problemem jest zbyt długi rozplot par. Tester może wtedy pokazać poprawną ciągłość, ale instalacja będzie bardziej podatna na zakłócenia i może nie osiągać oczekiwanej prędkości. Błędy powodują także zamienione kolory, niedociśnięte żyły oraz użycie niewłaściwej strony ostrza krosownicy.
Jeżeli tester nadal wykazuje błąd po ponownym zarobieniu gniazda, sprawdź drugi koniec kabla i sam przewód w ścianie. Uszkodzenie skrętki, zgniecenie jej w puszce albo przerwanie podczas układania może wymagać wymiany odcinka instalacji.
