Łącznik krzyżowy montuje się pomiędzy dwoma łącznikami schodowymi. Nie działa samodzielnie. W praktyce przez jego cztery zaciski przechodzą dwie pary przewodów korespondencyjnych: dwie żyły przychodzą z jednego łącznika schodowego, a dwie wychodzą do drugiego.
Czym jest łącznik krzyżowy?
Łącznik krzyżowy pozwala sterować jednym obwodem oświetleniowym z trzech lub większej liczby miejsc. W układzie z trzema punktami sterowania znajduje się między dwoma łącznikami schodowymi. Gdy potrzebujesz kolejnego punktu, montujesz następny łącznik krzyżowy w tym samym torze przewodów korespondencyjnych.
Łącznik schodowy znajduje się na początku i końcu układu. Pierwszy otrzymuje przewód fazowy zasilający, a drugi przekazuje fazę na oprawę. Łącznik krzyżowy zmienia wzajemne połączenie dwóch przewodów korespondencyjnych, dzięki czemu naciśnięcie dowolnego klawisza może zmienić stan lampy.
Łącznik schodowy a krzyżowy – najważniejsze różnice
| Cecha | Łącznik schodowy | Łącznik krzyżowy |
|---|---|---|
| Liczba zacisków | 3 | 4 |
| Rola w układzie | Początek lub koniec obwodu sterowania | Element pośredni między łącznikami schodowymi |
| Samodzielna praca | Nie, pracuje w parze z drugim schodowym | Nie, wymaga dwóch łączników schodowych |
| Przewody robocze | Jedno wejście i dwa wyjścia lub odwrotnie | Dwie żyły z jednej strony i dwie z drugiej |
Do pojedynczego łącznika krzyżowego doprowadza się więc cztery przewody robocze. Nie oznacza to, że wszystkie żyły znajdujące się w puszce należy podłączyć do jego zacisków. Przewód neutralny N i ochronny PE nie są przełączane przez ten mechanizm. Ich ciągłość trzeba zachować w puszce za pomocą odpowiednich złączek.
Jak przygotować się do montażu?
Prace przy instalacji oświetleniowej należy wykonywać zgodnie z zasadami bezpieczeństwa właściwymi dla instalacji elektrycznych, między innymi z wymaganiami normy PN-HD 60364. Osoba bez doświadczenia powinna zlecić montaż elektrykowi z odpowiednimi kwalifikacjami.
Praca pod napięciem grozi porażeniem, zwarciem i uszkodzeniem osprzętu. Przed rozpoczęciem przygotuj:
- śrubokręt dopasowany do zacisków mechanizmu,
- próbnik lub dwubiegunowy tester napięcia,
- ściągacz izolacji, jeśli wymaga tego sposób montażu,
- złączki instalacyjne do zachowania ciągłości przewodów N i PE.
Wyłącz właściwy obwód w rozdzielnicy, zabezpiecz go przed przypadkowym załączeniem i sprawdź brak napięcia w puszce. Samo zgaszenie światła albo ustawienie wyłącznika w pozycji „off” nie jest potwierdzeniem odłączenia zasilania.
Jak podłączyć łącznik krzyżowy krok po kroku?
Instrukcja dotyczy klasycznego układu z dwoma łącznikami schodowymi. Konkretne oznaczenia zacisków mogą się różnić, dlatego przed podłączeniem sprawdź schemat umieszczony na obudowie lub w instrukcji producenta.
- Zidentyfikuj elementy układu – ustal, który łącznik schodowy znajduje się od strony zasilania, a który od strony oprawy. Łącznik krzyżowy powinien znajdować się pomiędzy nimi.

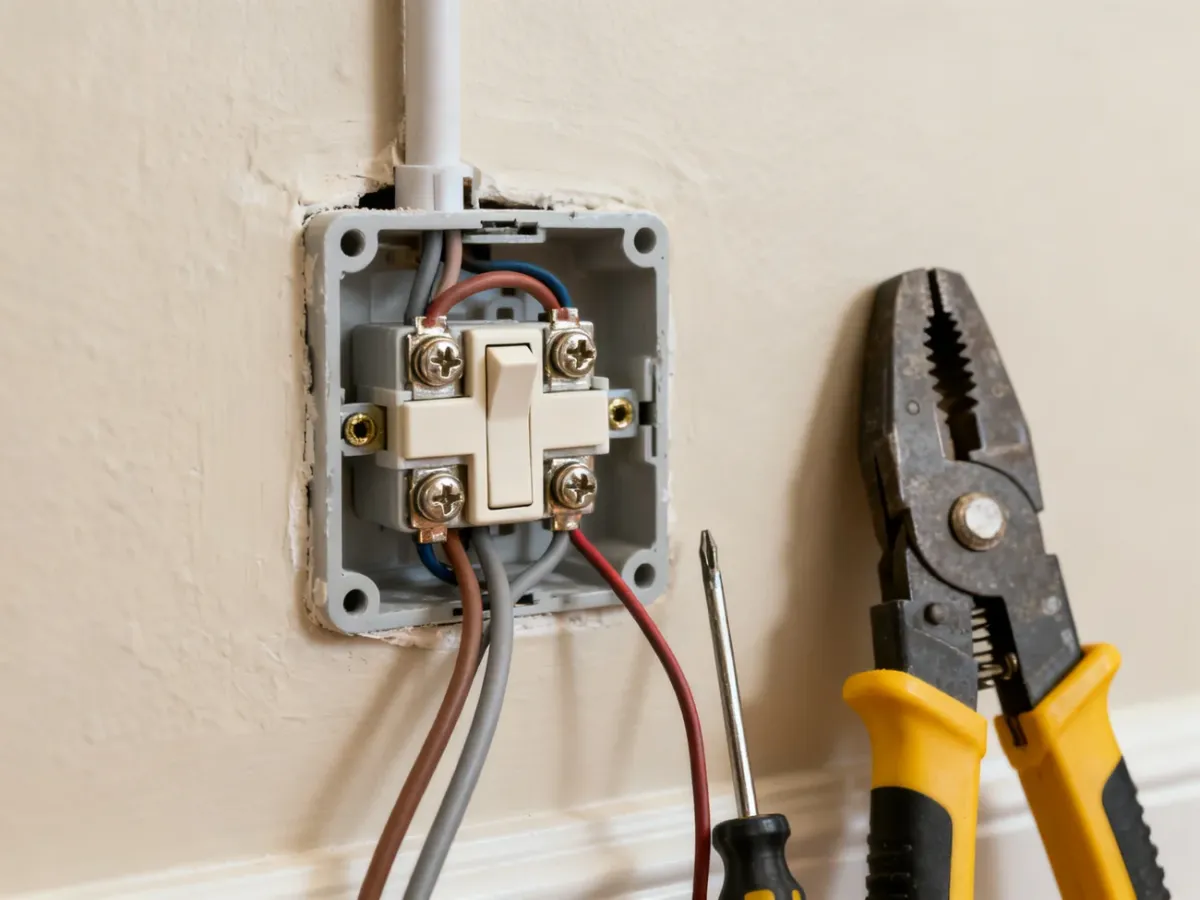

- Rozpoznaj przewody korespondencyjne – z pierwszego łącznika schodowego do puszki krzyżowego powinny dochodzić dwie żyły, a z puszki krzyżowego do drugiego schodowego powinny wychodzić kolejne dwie. To te przewody przechodzą przez cztery zaciski mechanizmu.
- Nie kieruj się wyłącznie kolorem izolacji – kolory przewodów w starszych lub modyfikowanych instalacjach mogą nie odpowiadać funkcji żyły. Przewód niebieski powinien pełnić funkcję neutralną, a żółto-zielony ochronną, jednak rzeczywisty stan instalacji trzeba sprawdzić pomiarem i analizą połączeń.
- Sprawdź oznaczenia na łączniku – producenci stosują symbole strzałek, par zacisków albo inne oznaczenia wejścia i wyjścia. Niektóre mechanizmy mają dwie pary zacisków opisane jako wejście i wyjście. Podłącz przewody zgodnie ze schematem konkretnego modelu.
- Podłącz pierwszą parę przewodów – dwie żyły korespondencyjne przychodzące z pierwszego łącznika schodowego umieść w jednej parze zacisków łącznika krzyżowego.
- Podłącz drugą parę przewodów – dwie żyły biegnące do drugiego łącznika schodowego umieść w drugiej parze zacisków. Nie łącz przewodu z jednej pary losowo z przewodem z drugiej, jeśli schemat producenta wskazuje określone wejścia i wyjścia.
- Zachowaj ciągłość N i PE – przewody neutralne i ochronne połącz w puszce odpowiednimi złączkami, bez przepuszczania ich przez zaciski łącznika krzyżowego. Przewód PE musi zachować ciągłość w całym obwodzie i nie może być wykorzystywany jako przewód roboczy.
- Sprawdź zaciski – upewnij się, że izolacja nie znajduje się w miejscu styku, żyły są wsunięte na właściwą głębokość, a połączenia śrubowe są dokręcone zgodnie z instrukcją. W przypadku zacisków bezśrubowych sprawdź, czy przewód został prawidłowo zablokowany.
- Umieść mechanizm w puszce – ułóż przewody bez nadmiernego zaginania, zamocuj łącznik w puszce instalacyjnej i załóż ramkę oraz klawisz. Nie wciskaj mechanizmu na siłę, ponieważ można poluzować przewody lub uszkodzić zaciski.
- Wykonaj próbę działania – po zamknięciu puszki załącz zabezpieczenie i sprawdź sterowanie z każdego punktu. Jeśli układ nie działa, wyłącz zasilanie przed ponownym sprawdzaniem połączeń.
W prostym układzie między dwoma łącznikami schodowymi występują dwie pary przewodów korespondencyjnych. Sposób prowadzenia pozostałych żył zależy od układu puszek, zasilania i oprawy. Nie należy kopiować schematu wyłącznie na podstawie kolorów lub liczby żył bez sprawdzenia konkretnej instalacji.
Co sprawdzić, gdy światło nie działa?
Najczęstszą przyczyną problemu jest pomieszanie przewodów korespondencyjnych albo podłączenie jednej z żył do niewłaściwej pary zacisków. Po wyłączeniu napięcia sprawdź zgodność połączeń ze schematem producenta, ciągłość przewodów między puszkami oraz poprawne położenie obu łączników schodowych na końcach układu.
Jeżeli światło działa tylko z niektórych miejsc, jeden przewód może być przerwany, niedociśnięty albo wpięty do niewłaściwego zacisku. Gdy zabezpieczenie natychmiast zadziała po załączeniu, przerwij testy. Zwarcie, niepewny stan przewodu ochronnego lub niezgodność starej instalacji z obecnym układem wymagają sprawdzenia przez elektryka.
Najważniejsza zasada jest prosta: łącznik krzyżowy zawsze pracuje pomiędzy dwoma schodowymi, a jego cztery zaciski obsługują dwie pary przewodów korespondencyjnych. W razie niepewności co do funkcji żył lub stanu instalacji bezpieczniej zlecić pomiar i montaż osobie z kwalifikacjami.
Artykuł nie stanowi porady dotyczącej wykonania instalacji elektrycznej. Prace przy instalacji mogą stwarzać zagrożenie porażeniem i powinny być wykonywane przez osobę posiadającą odpowiednie kwalifikacje.
