Ogranicznik przepięciowy SPD montuje się w głównej rozdzielnicy, za rozłącznikiem głównym, z możliwie krótkim połączeniem do szyny PE lub GSU. Przewód ochronny powinien mieć co najmniej 6 mm², a całkowita długość połączeń nie powinna przekraczać około 0,5 m. Dobór urządzenia zależy od typu SPD i układu sieci.
Dlaczego montaż SPD wymaga ostrożności?
Ogranicznik przepięć odprowadza energię udaru do układu ochronnego, ograniczając napięcie docierające do instalacji i odbiorników. Błędne podłączenie może jednak pozostawić urządzenia bez ochrony, doprowadzić do uszkodzenia aparatury, a w określonych warunkach także zwiększyć ryzyko pożaru.
Praca przy rozdzielnicy pod napięciem jest śmiertelnie niebezpieczna. Montaż powinien wykonać elektryk posiadający wymagane kwalifikacje, zgodnie z projektem instalacji, instrukcją producenta oraz zasadami normy PN-HD 60364-5-534. Samo wyłączenie rozłącznika nie wystarcza bez sprawdzenia miernikiem, czy na przewodach rzeczywiście nie ma napięcia.
Jaki typ ogranicznika wybrać?
SPD dobiera się do spodziewanych zagrożeń, miejsca montażu oraz układu sieci. Określenia „Typ 1”, „Typ 2” i „Typ 3” są właściwsze niż potoczne oznaczenia klas B, C czy D.
| Typ SPD | Zastosowanie | Główne cechy |
|---|---|---|
| Typ 1 | Ochrona odgromowa w obiekcie z instalacją piorunochronną lub zasilaniem napowietrznym | Wykonanie iskiernikowe, przystosowane do dużych prądów udarowych |
| Typ 2 | Ochrona przed przepięciami łączeniowymi i pośrednimi skutkami wyładowań | Najczęściej wykonanie warystorowe, stosowane w rozdzielnicach |
| Typ 3 | Ochrona końcowa przy wrażliwych odbiornikach | Montaż blisko urządzenia, jako uzupełnienie wcześniejszych stopni ochrony |
W budynku z instalacją odgromową lub zasilaniem linią napowietrzną może być wymagany Typ 1 albo układ kombinowany Typ 1+2. Typ 2 często stosuje się w rozdzielnicach głównych obiektów bez zewnętrznej instalacji odgromowej, zasilanych linią kablową, oraz jako kolejny stopień ochrony. Typ 3 montuje się przy konkretnych odbiornikach, na przykład urządzeniach elektronicznych.
Liczba modułów musi odpowiadać układowi sieci. W TN-C przewód ochronny i neutralny są połączone w przewodzie PEN, natomiast w TN-S przewody PE i N są rozdzielone. Układy TN-C-S i TT wymagają sprawdzenia miejsca rozdziału oraz sposobu połączenia z uziemieniem. Dla sieci TT dobór SPD powinien uwzględniać specyfikę lokalnego uziemienia i wymagane zabezpieczenia. Nie należy dobierać aparatu wyłącznie na podstawie liczby faz.
Dlaczego SPD montuje się za rozłącznikiem głównym?
Zalecana kolejność w rozdzielnicy głównej to rozłącznik główny FR, następnie SPD, a dalej aparatura obwodów odbiorczych. Rozłącznik i wyłącznik nie są tym samym urządzeniem. Rozłącznik służy do ręcznego odłączenia obwodu, natomiast wyłącznik może mieć funkcję samoczynnego wyłączenia przy przeciążeniu lub zwarciu.
Umieszczenie SPD za rozłącznikiem pozwala odłączyć ogranicznik od zasilania przed przeglądem lub wymianą. Gdyby aparat znajdował się przed rozłącznikiem, jego zaciski mogłyby pozostać pod napięciem po wyłączeniu rozdzielnicy. W przypadku przepięcia powstałego przy wyłączonym rozłączniku taki układ może też nie zapewnić ochrony instalacji znajdującej się za przerwą izolacyjną.
Rozłącznik poprzedzający SPD musi mieć parametry zgodne z dokumentacją producenta i przewidywaną kategorią przepięć. Nie każdy aparat modułowy nadaje się do zastosowania przed ogranicznikiem. Trzeba sprawdzić między innymi jego znamionowe napięcie udarowe Uimp. Ostateczna konfiguracja wynika z projektu, układu sieci, rodzaju SPD oraz wymagań producenta.
Jak podłączyć ogranicznik przepięciowy krok po kroku?
Przed rozpoczęciem prac przygotuj urządzenie dobrane do sieci, przewody miedziane o przekrojach wskazanych w instrukcji, końcówki do przewodów linkowych, izolowane narzędzia, miernik oraz wolne miejsce w rozdzielnicy. Jeśli nie ma miejsca na SPD i zachowanie krótkich tras przewodów, nie należy wciskać aparatu na siłę. Rozdzielnicę powinien przebudować elektryk.
- Odłącz zasilanie – wyłącz rozłącznik główny i urządzenie poprzedzające rozdzielnicę, jeśli jest dostępne. Zabezpiecz przed przypadkowym załączeniem i sprawdź miernikiem brak napięcia.
- Ustal układ sieci – rozpoznaj przewody L, N, PE albo PEN i sprawdź miejsce ewentualnego rozdziału PEN na PE i N. Nie podłączaj SPD według przypadkowego schematu.

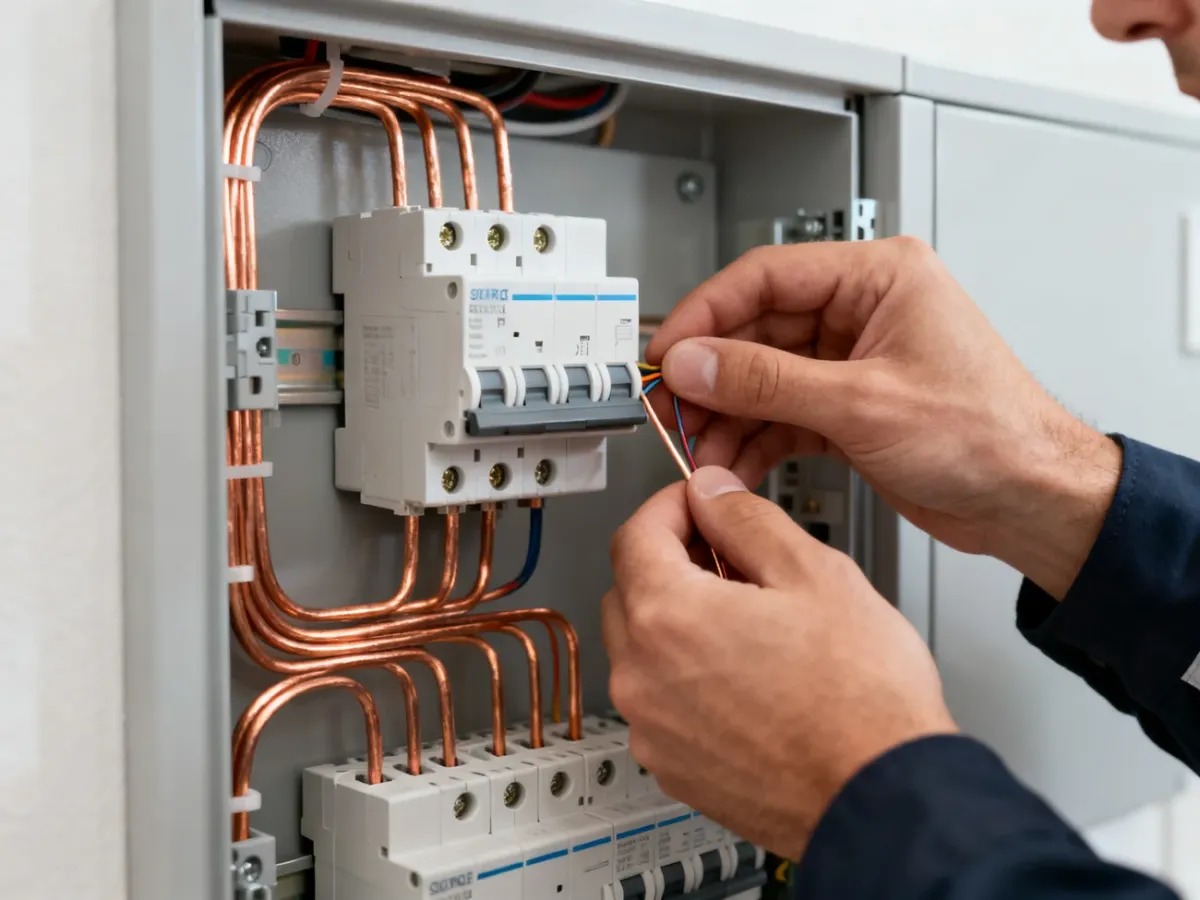

- Zamocuj aparat – umieść ogranicznik na szynie DIN 35 mm, możliwie blisko wejścia zasilania oraz szyny ochronnej. Zachowaj dostęp do wskaźników i zacisków.
- Podłącz przewody fazowe – przewody L1, L2 i L3 przyłącz do odpowiednich zacisków SPD, zgodnie ze schematem na obudowie. W instalacji jednofazowej wykorzystaj tylko konfigurację przewidzianą przez producenta.
- Podłącz przewód neutralny – jeśli dany model ma zacisk N, połącz go z właściwą listwą neutralną. Nie mostkuj N i PE w przypadkowym miejscu.
- Podłącz przewód ochronny – prowadź PE najkrótszą, prostą trasą do listwy PE lub GSU. Dla połączenia z PE przyjmij co najmniej 6 mm² Cu, a dla SPD Typu 1 stosuj przekrój wymagany przez projekt i instrukcję, często większy.
- Skróć połączenia – łączna długość przewodów przyłączeniowych powinna być możliwie mała, zwykle poniżej 0,5 m. Unikaj pętli, ostrych zawinięć i zbędnych mostków.
- Dokręć zaciski i wykonaj kontrolę – zastosuj moment dokręcania podany przez producenta. Sprawdź ciągłość przewodu ochronnego, poprawność faz i brak luźnych żył.
- Przywróć zasilanie – po zakończeniu pomiarów załącz rozłącznik i sprawdź wskaźniki stanu SPD. Każdy nietypowy zapach, trzask, nagrzewanie lub zadziałanie zabezpieczenia wymaga natychmiastowego wyłączenia instalacji.
W praktyce przewody do L i N często mają przekrój zgodny z instrukcją konkretnego aparatu, natomiast przewód PE musi spełniać wymagania dla zastosowanego typu SPD i układu uziemiającego. Nie wolno zastępować tych wartości własnym założeniem. Szczególnie przy Typie 1 należy uwzględnić możliwość przepływu części prądu piorunowego oraz wymagania dotyczące dobezpieczenia.
Jak sprawdzić poprawność montażu?
Kontrola po podłączeniu powinna objąć zarówno sam aparat, jak i całą drogę odprowadzenia udaru. Przed załączeniem zasilania sprawdź następujące punkty:
- SPD jest zamocowany stabilnie na szynie DIN i ma oznaczenia zgodne z układem sieci.
- Przewody L, N, PE lub PEN są podłączone do właściwych zacisków.
- Zaciski są dokręcone zgodnie z momentem podanym przez producenta.
- Połączenie z PE lub GSU jest krótkie, proste i wykonane przewodem o wymaganym przekroju.
- Uziemienie ma potwierdzoną ciągłość i parametry zgodne z projektem, a jego rezystancja jest odpowiednio niska.
- Okienko sygnalizacyjne pokazuje stan prawidłowy, zwykle kolor zielony.
Kolory wskaźników mogą różnić się między producentami, dlatego zawsze decyduje opis na obudowie lub w instrukcji. Czerwone okienko, brak prawidłowego wskazania albo zadziałanie mechanizmu rozłączającego oznacza konieczność odłączenia instalacji zgodnie z procedurą i wymiany modułu lub wkładki.
Kiedy wymienić ogranicznik?
SPD podlega zużyciu po udarach. Wymień go, gdy wskaźnik pokazuje stan uszkodzenia, urządzenie ma ślady przegrzania, zadziałał jego rozłącznik albo ogranicznik został poddany silnemu przepięciu. Po poważnej burzy warto zlecić kontrolę rozdzielnicy, połączeń ochronnych i uziemienia.
- Czerwone okienko lub brak sygnalizacji prawidłowego stanu.
- Widoczne pęknięcia, odbarwienia, nadtopienia albo ślady łuku elektrycznego.
- Powtarzające się zadziałanie zabezpieczenia poprzedzającego SPD.
- Uszkodzenie połączeń PE, GSU lub elementów rozdzielnicy.
Najważniejsze zasady są proste: dobierz Typ 1, 2 lub 3 do zagrożeń, dopasuj liczbę modułów do układu sieci, zamontuj SPD za właściwie dobranym rozłącznikiem, zapewnij krótkie połączenie z PE i nie rozpoczynaj pracy bez potwierdzenia braku napięcia. W instalacji bez miejsca, poprawnego uziemienia lub pewnego rozpoznania przewodów montaż powinien przejąć elektryk.
Prace przy instalacji elektrycznej mogą spowodować porażenie, pożar lub uszkodzenie urządzeń. Artykuł ma charakter informacyjny i nie zastępuje projektu instalacji, pomiarów ani pracy osoby posiadającej wymagane kwalifikacje.
