Nieprawidłowo podłączony ogranicznik przepięć może nie ochronić instalacji, a w skrajnym przypadku zwiększyć ryzyko uszkodzenia aparatury lub pożaru. W typowej rozdzielnicy głównej SPD montuje się za rozłącznikiem głównym FR, a sumaryczną długość przewodów łączeniowych należy ograniczyć do mniej niż 0,5 m. Prace przy rozdzielnicy powinien wykonać elektryk z odpowiednimi kwalifikacjami.
Jaki ogranicznik przepięć wybrać?
SPD, czyli urządzenie do ograniczania przepięć, trzeba dobrać do spodziewanego rodzaju udaru, układu sieci oraz miejsca montażu. W oznaczeniach technicznych stosuje się określenia Typ 1, Typ 2 i Typ 3. Dawne oznaczenia klas B, C i D mogą pojawiać się w materiałach handlowych, ale nie zastępują obecnej nomenklatury typów.
| Typ | Zastosowanie | Miejsce montażu |
|---|---|---|
| Typ 1 | Ochrona przed częściowymi prądami piorunowymi, szczególnie w obiektach z instalacją odgromową lub zasilaniem napowietrznym | Rozdzielnica główna, zgodnie z projektem i wymaganiami producenta |
| Typ 2 | Ochrona przed przepięciami łączeniowymi i pośrednimi skutkami wyładowań | Rozdzielnica główna lub lokalna |
| Typ 3 | Ochrona urządzeń końcowych, takich jak elektronika użytkowa, automatyka i sprzęt komputerowy | Bezpośrednio przy odbiorniku lub w jego pobliżu |
W budynku z instalacją odgromową zwykle analizuje się zastosowanie Typu 1 albo urządzenia kombinowanego Typu 1+2. Sam Typ 2 może być wystarczający tylko w określonych warunkach, na przykład gdy nie ma instalacji odgromowej, a obiekt jest zasilany linią kablową. Ostateczny dobór zależy także od układu sieci, między innymi TN-C, TN-S, TN-C-S lub TT.
W układzie TN-C przewód PEN pełni jednocześnie funkcję ochronną i neutralną. W TN-S oraz TN-C-S przewody PE i N są rozdzielone, dlatego ogranicznik musi mieć konfigurację dopasowaną do takiego układu, często 3+1 lub 4+0 w instalacji trójfazowej. Nie wolno przenosić schematu z jednej sieci do innej bez sprawdzenia dokumentacji urządzenia i układu instalacji.
SPD przed czy za rozłącznikiem głównym?
W typowej rozdzielnicy głównej zalecana kolejność od strony zasilania wygląda następująco: zasilanie → rozłącznik główny FR → SPD → dalsze zabezpieczenia obwodów. Takie rozwiązanie ułatwia bezpieczne odłączenie ogranicznika podczas kontroli lub wymiany. Zasady doboru i montażu należy odnosić do PN-HD 60364-5-534 oraz instrukcji konkretnego producenta.
Rozłącznik zamontowany przed SPD musi wytrzymać napięcie udarowe występujące w danym miejscu instalacji. Dla ograniczników Typu 1 i Typu 1+2 w rozdzielnicy głównej przyjmuje się w przedstawianym układzie wymaganie Uimp co najmniej 6 kV. Nie każdy aparat modułowy ma taki parametr. Jeżeli karta katalogowa rozłącznika podaje niższe Uimp, nie należy automatycznie montować go przed ogranicznikiem narażonym na udary piorunowe.
Umieszczenie SPD za FR łączy dwa wymagania, które trzeba pogodzić. Ogranicznik powinien znajdować się możliwie blisko miejsca wprowadzenia zasilania i głównej szyny uziemiającej, ale jednocześnie jego odłączenie powinno być możliwe bez pozostawiania napięcia na aparacie. Dlatego o skuteczności decydują nie tylko kolejność urządzeń, lecz także parametry rozłącznika, układ sieci, zabezpieczenie poprzedzające i długość przewodów.

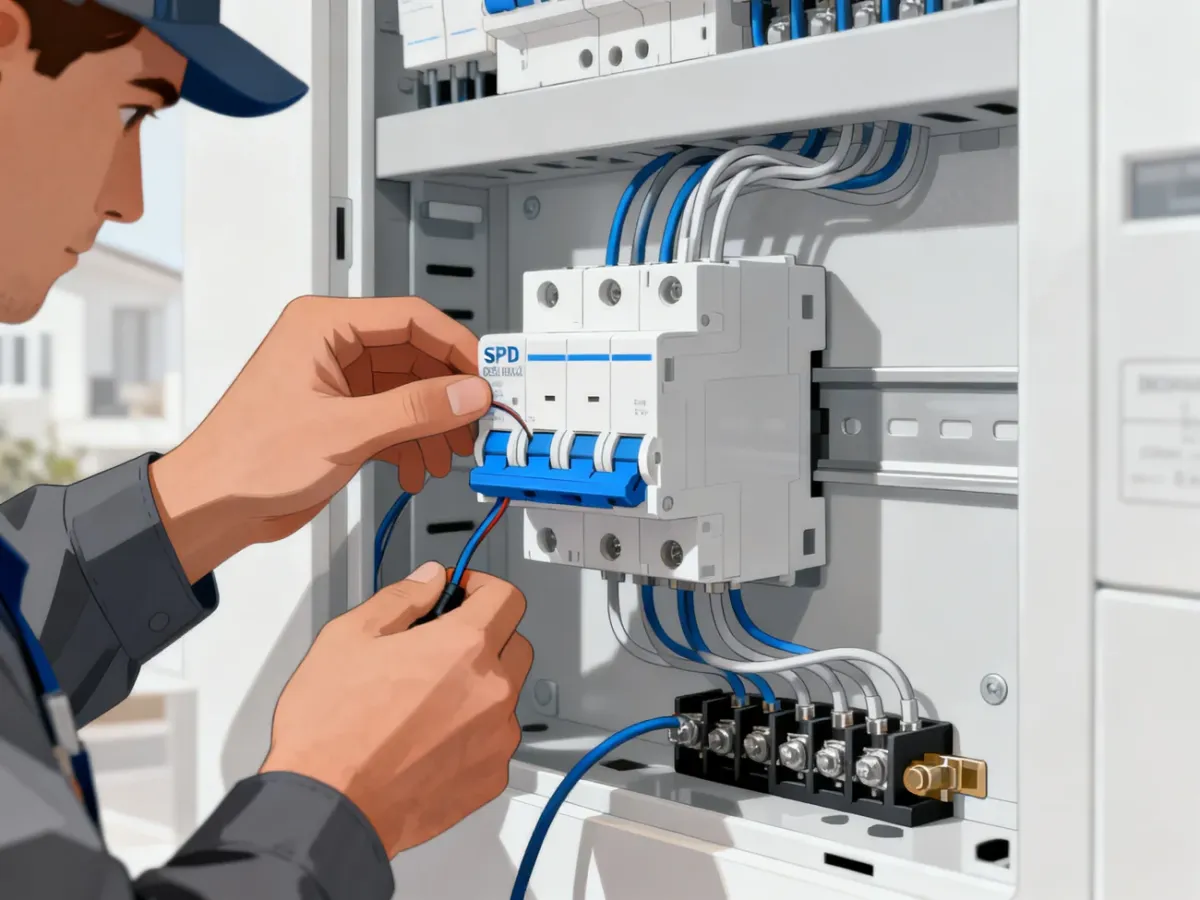

Jak podłączyć ogranicznik przepięć krok po kroku?
Przed rozpoczęciem pracy elektryk powinien sprawdzić układ sieci, dokumentację rozdzielnicy, schemat SPD i wymagania producenta dotyczące przekrojów przewodów, zabezpieczenia oraz momentu dokręcania zacisków. Przygotowane elementy obejmują zwykle SPD, rozłącznik FR, przewody o wymaganym przekroju, końcówki do przewodów linkowych, miernik, oznaczniki oraz miejsce na szynie DIN.
- Odłącz zasilanie i sprawdź brak napięcia – wyłącz zasilanie główne, zabezpiecz miejsce pracy przed przypadkowym załączeniem i potwierdź miernikiem brak napięcia na wszystkich przewodach, na których będą prowadzone prace.
- Zamontuj urządzenie na szynie DIN – osadź SPD na szynie DIN 35 mm, możliwie blisko wejścia zasilania i głównej szyny uziemiającej. Zachowaj miejsce wymagane przez producenta dla przewodów i elementów sąsiednich.
- Przygotuj krótkie połączenia – zaplanuj trasę przewodów L, N i PE tak, aby ich sumaryczna długość była mniejsza niż 0,5 m. Nie twórz pętli, ostrych załamań ani zbędnych zakrętów.
- Podłącz przewody fazowe – doprowadź L1, L2 i L3 do właściwych zacisków ogranicznika, zgodnie ze schematem na obudowie. W konfiguracji jednofazowej użyj tylko zacisków przewidzianych dla danej wersji SPD.
- Podłącz przewód neutralny – jeżeli urządzenie ma zacisk N, połącz go z właściwą listwą neutralną. Nie mostkuj N i PE w miejscu, w którym układ instalacji wymaga ich rozdzielenia.
- Podłącz przewód ochronny – zacisk PE ogranicznika połącz możliwie prostą i krótką drogą z szyną PE lub główną szyną uziemiającą. To połączenie ma szczególne znaczenie, ponieważ przez nie odprowadzany jest prąd udarowy.
- Dokręć zaciski zgodnie z dokumentacją – zastosuj moment podany przez producenta. Wartości spotykane w aparaturze modułowej mogą się różnić, dlatego nie należy zastępować danych katalogowych ogólnym założeniem.
- Sprawdź połączenia przed załączeniem – skontroluj zgodność przewodów z oznaczeniami, ciągłość PE, brak zwarć między fazami i poprawne zamocowanie aparatu.
- Załącz zasilanie i odczytaj wskaźniki – po przywróceniu napięcia sprawdź okienka sygnalizacyjne oraz ewentualny styk zdalnej sygnalizacji uszkodzenia.
W przypadku przewodów linkowych trzeba użyć końcówek odpowiednich do zacisku. Przekrój przewodów nie może być dobierany wyłącznie na podstawie miejsca w rozdzielnicy. Należy uwzględnić typ SPD, spodziewany prąd udarowy, układ sieci oraz dane producenta. W materiałach technicznych często spotyka się wartości rzędu 6–16 mm² Cu dla połączeń ochronnych, ale wiążąca pozostaje dokumentacja konkretnego urządzenia i projektu.
Niektóre ograniczniki można połączyć z FR szyną łączeniową, inne wymagają przewodów. Szyna może skrócić drogę połączenia, ale tylko wtedy, gdy aparaty mają zgodne zaciski i rozstaw. Nie należy jej montować na siłę ani zastępować przewodu ochronnego przypadkowym połączeniem.
Jak sprawdzić poprawność montażu?
Samo zielone okienko SPD nie potwierdza poprawności całej instalacji. Po zakończeniu prac potrzebna jest kontrola połączeń, uziemienia i parametrów aparatury. Do oceny stanu ogranicznika służy przede wszystkim wizualny wskaźnik przewidziany przez producenta. Znaczenie kolorów może być różne, ale najczęściej zielony oznacza stan pracy, a czerwony lub brak właściwego wskazania – konieczność wymiany modułu albo całego urządzenia.
Po montażu należy sprawdzić:
- czy SPD jest właściwie osadzony na szynie DIN i odpowiada układowi sieci
- czy przewody L, N i PE są podłączone do właściwych zacisków
- czy droga przewodu PE jest możliwie prosta, a długość połączeń nie przekracza 0,5 m
- czy zaciski są dokręcone momentem wskazanym przez producenta
- czy zachowano ciągłość przewodu ochronnego i połączenie z GSU
- czy wskaźniki stanu pokazują prawidłowe działanie
Po silnej burzy, zadziałaniu zabezpieczenia lub zauważeniu czerwonego wskaźnika rozdzielnicę powinien sprawdzić elektryk. Ogranicznik może wymagać wymiany wkładu albo całego modułu. Częstotliwość okresowych przeglądów zależy od rodzaju obiektu, warunków pracy i dokumentacji instalacji.
Na co uważać?
Najczęstsze błędy dotyczą nie samego osadzenia aparatu, lecz jego doboru i sposobu prowadzenia przewodów. Szczególnie ryzykowne są:
- zbyt długi przewód PE lub prowadzenie go pętlą
- brak skutecznego połączenia z szyną PE albo GSU
- zastosowanie SPD niezgodnego z układem TN-C, TN-S, TN-C-S lub TT
- użycie rozłącznika FR bez sprawdzenia jego parametru Uimp
- dobór przekroju przewodów bez uwzględnienia instrukcji producenta
- niepotrzebne dobezpieczanie SPD, gdy producent nie wymaga dodatkowego zabezpieczenia
Właściwy montaż ogranicznika przepięć polega więc nie na samym podłączeniu przewodów do zacisków. Liczą się kolejność FR przed SPD, zgodność aparatury z wymaganym Uimp, właściwy typ ogranicznika, pewne uziemienie i możliwie krótkie przewody. Jeżeli nie znasz układu sieci albo nie masz doświadczenia z rozdzielnicami, zleć całą czynność elektrykowi z odpowiednimi kwalifikacjami.
Prace przy instalacji elektrycznej mogą powodować zagrożenie porażeniem, pożarem i uszkodzeniem urządzeń. Artykuł ma charakter informacyjny i nie zastępuje projektu, pomiarów ani instrukcji producenta.
