W instalacji samochodowej 12 V DC przełącznik kołyskowy montuje się na przewodzie dodatnim. Zasilanie prowadzi się do pinu wejściowego, z wyjściowego do odbiornika, a pin masy wykorzystuje się tylko wtedy, gdy przełącznik ma podświetlenie. Obwód musi mieć bezpiecznik dobrany do przewodów i odbiornika.
Jak rozpoznać piny przełącznika?
Liczba wyprowadzeń nie wystarcza, aby bezpiecznie określić sposób podłączenia. Oznaczenia na obudowie, karta katalogowa i pomiar miernikiem są ważniejsze niż kolor przewodów. W typowym układzie 12 V przełącznik rozłącza dodatnią gałąź obwodu, a przewód ujemny biegnie bezpośrednio do masy odbiornika.
| Typ przełącznika | Pin wejściowy – zasilanie | Pin wyjściowy – odbiornik | Pin masy – podświetlenie |
|---|---|---|---|
| 2-pinowy | Plus z bezpiecznika | Plus odbiornika | Nie występuje |
| 3-pinowy z podświetleniem | Plus z bezpiecznika | Plus odbiornika | Minus, czyli masa |
| 4-pinowy | Zależnie od konstrukcji, zwykle wejście jednego toru | Wyjście odpowiedniego toru | Może występować osobno albo nie występować |
W przełączniku 3-pinowym jeden styk zasila sam odbiornik, drugi jest wyjściem do odbiornika, a trzeci zamyka obwód kontrolki lub diody LED do masy. Dioda ma polaryzację, dlatego podłączenie masy do niewłaściwego pinu może sprawić, że podświetlenie nie zadziała, a w niektórych konstrukcjach może dojść do uszkodzenia elementu.

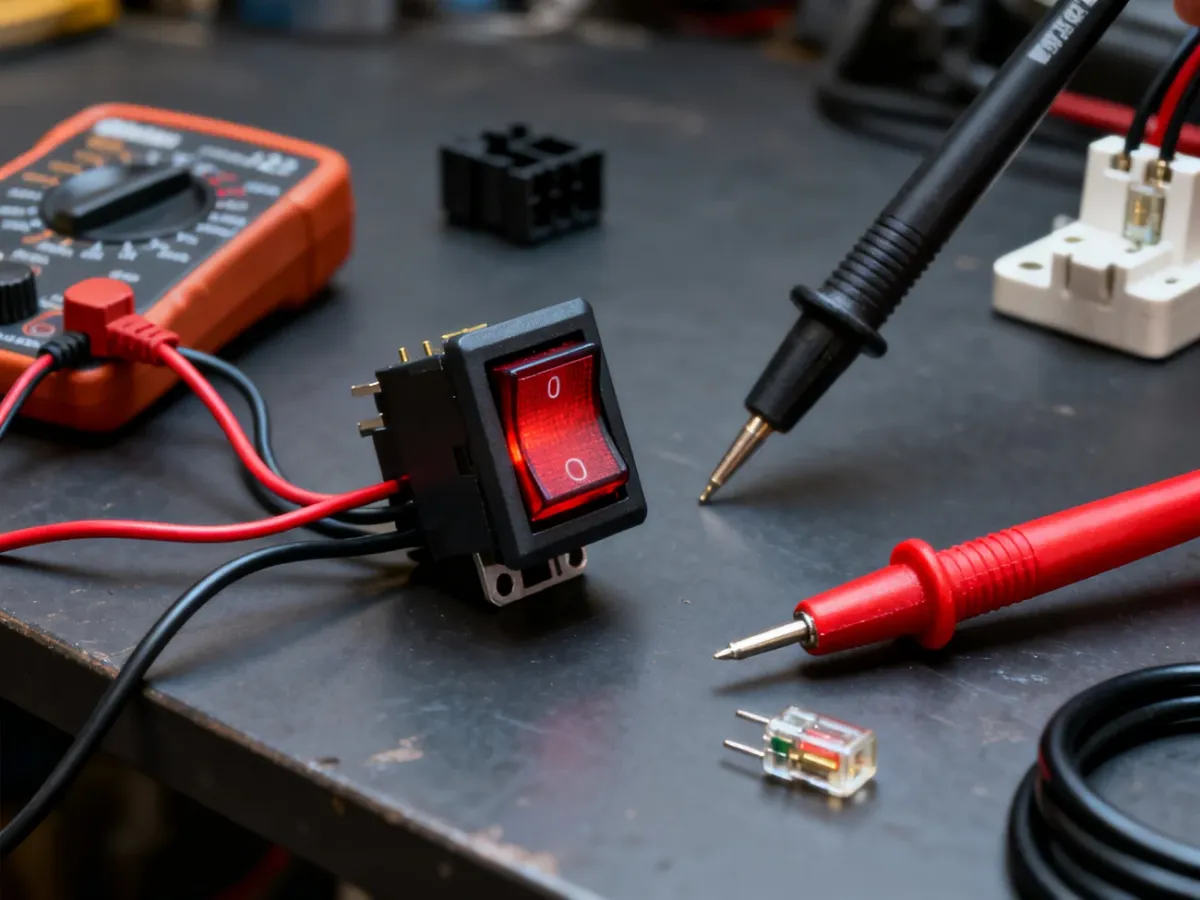

Przełącznik 4-pinowy może mieć dwa niezależne tory łączeniowe. Nie należy zakładać, że każdy taki model jest przeznaczony do jednoczesnego rozłączania plusa i minusa albo że wszystkie cztery styki służą podświetleniu. Jeżeli na obudowie nie ma czytelnych oznaczeń, sprawdź ciągłość połączeń miernikiem przy odłączonym zasilaniu.
Jak podłączyć przełącznik kołyskowy krok po kroku?
Przed rozpoczęciem przygotuj elementy potrzebne do wykonania trwałego połączenia:
- Konektory dopasowane do szerokości i rodzaju zacisków przełącznika.
- Mufy termokurczliwe lub inne materiały przeznaczone do izolowania połączeń.
- Bezpiecznik z oprawką zamontowaną na przewodzie dodatnim.
- Miernik uniwersalny do sprawdzenia napięcia i ciągłości obwodu.
- Odłącz akumulator albo przynajmniej wyjmij bezpiecznik zasilający modyfikowany obwód. Nie pracuj na przewodach pozostających pod napięciem.
- Ustal pobór prądu odbiornika i sprawdź obciążalność przełącznika dla 12 V DC. Napis „40 A, 250 V AC” nie oznacza automatycznie, że przełącznik może bezpiecznie przełączać 40 A w instalacji samochodowej DC.
- Poprowadź przewód dodatni od źródła zasilania przez oprawkę bezpiecznika. Oprawkę umieść możliwie blisko punktu pobrania zasilania.
- Podłącz przewód z bezpiecznika do pinu wejściowego przełącznika. Jeśli piny nie są opisane, potwierdź ich funkcję miernikiem i dokumentacją konkretnego modelu.
- Połącz pin wyjściowy z przewodem dodatnim odbiornika. Przewód ujemny odbiornika połącz z masą pojazdu albo z minusem źródła zasilania.
- W wersji z podświetleniem podłącz trzeci pin do masy zgodnie ze schematem producenta. Nie podłączaj go na podstawie samego koloru przewodu.
- Zaciśnij konektory właściwym narzędziem, zabezpiecz połączenia mufami termokurczliwymi i ułóż przewody tak, aby nie ocierały się o ostre krawędzie ani nie były narażone na wysoką temperaturę.
- Przed włożeniem bezpiecznika sprawdź miernikiem, czy między plusem a masą nie ma zwarcia. Dopiero wtedy przywróć zasilanie i wykonaj próbę przy małym obciążeniu.
W układzie z rozdzielaczem gniazd 12 V i oświetleniem LED nie należy bezrefleksyjnie zasilać obu odbiorników z fabrycznego gniazda zapalniczki. Przełącznik może sterować zasilaniem rozdzielacza, a drugi niezależnie oświetleniem, ale każdy dodatkowy odcinek przewodu musi mieć parametry dopasowane do obciążenia i własne zabezpieczenie tam, gdzie wymaga tego projekt obwodu.
Na co uważać przy bezpieczniku i przewodach?
Bezpiecznik chroni przewody i odbiornik, a nie przełącznik. Jego wartość dobiera się do dopuszczalnego obciążenia przewodu oraz rzeczywistego poboru urządzenia. Zbyt duży bezpiecznik może nie zadziałać przy zwarciu, zanim przewód zacznie się przegrzewać.
Fabryczny bezpiecznik obwodu zapalniczki nie musi wystarczyć do ochrony dodatkowej instalacji wykonanej za gniazdem. Zwarcie w przedłużonym przewodzie albo przy taśmie LED może wtedy obciążyć długi odcinek kabla, który nie został zabezpieczony osobnym bezpiecznikiem.
Nie myl oznaczeń z instalacji 230 V AC z instalacją samochodową 12 V DC. W samochodzie nie występuje przewód fazowy i neutralny w tym znaczeniu. Mówimy o plusie oraz minusie lub masie. Kolory przewodów mogą być zmieniane przez producenta urządzenia albo wcześniejsze modyfikacje, dlatego przed podłączeniem trzeba je zweryfikować pomiarem.
Jeśli nie potrafisz bezpiecznie użyć miernika, określić wartości bezpiecznika albo sprawdzić obciążalności przewodów i przełącznika, zleć montaż elektrykowi samochodowemu. W przypadku instalacji prowadzonej w pobliżu elementów sterowania pojazdem nie warto opierać się na przypuszczeniach.
Kontrola przed pierwszym uruchomieniem
Przed włączeniem zasilania sprawdź wszystkie poniższe punkty:
- Bezpiecznik znajduje się na przewodzie dodatnim i ma wartość dopasowaną do przewodów oraz odbiornika.
- Przewód zasilający trafia na pin wejściowy, a przewód odbiornika na pin wyjściowy.
- Pin podświetlenia jest połączony z masą zgodnie ze schematem konkretnego przełącznika.
- Wszystkie konektory są mocno zaciśnięte, a połączenia szczelnie zaizolowane.
- Przewody nie są luźne, przygniecione ani prowadzone przy częściach, które mogą je przeciąć lub stopić.
- Przełącznik jest stabilnie zamocowany w otworze i nie obraca się podczas naciskania.
Jeżeli którykolwiek punkt budzi wątpliwości, nie wkładaj bezpiecznika i nie uruchamiaj układu. Najpierw potwierdź funkcję pinów oraz parametry całego obwodu.
Artykuł ma charakter informacyjny. Prace przy instalacji elektrycznej pojazdu wykonuj wyłącznie przy zachowaniu zasad bezpieczeństwa. W razie braku podstawowej wiedzy lub pewności co do połączeń skonsultuj się z elektrykiem samochodowym.
