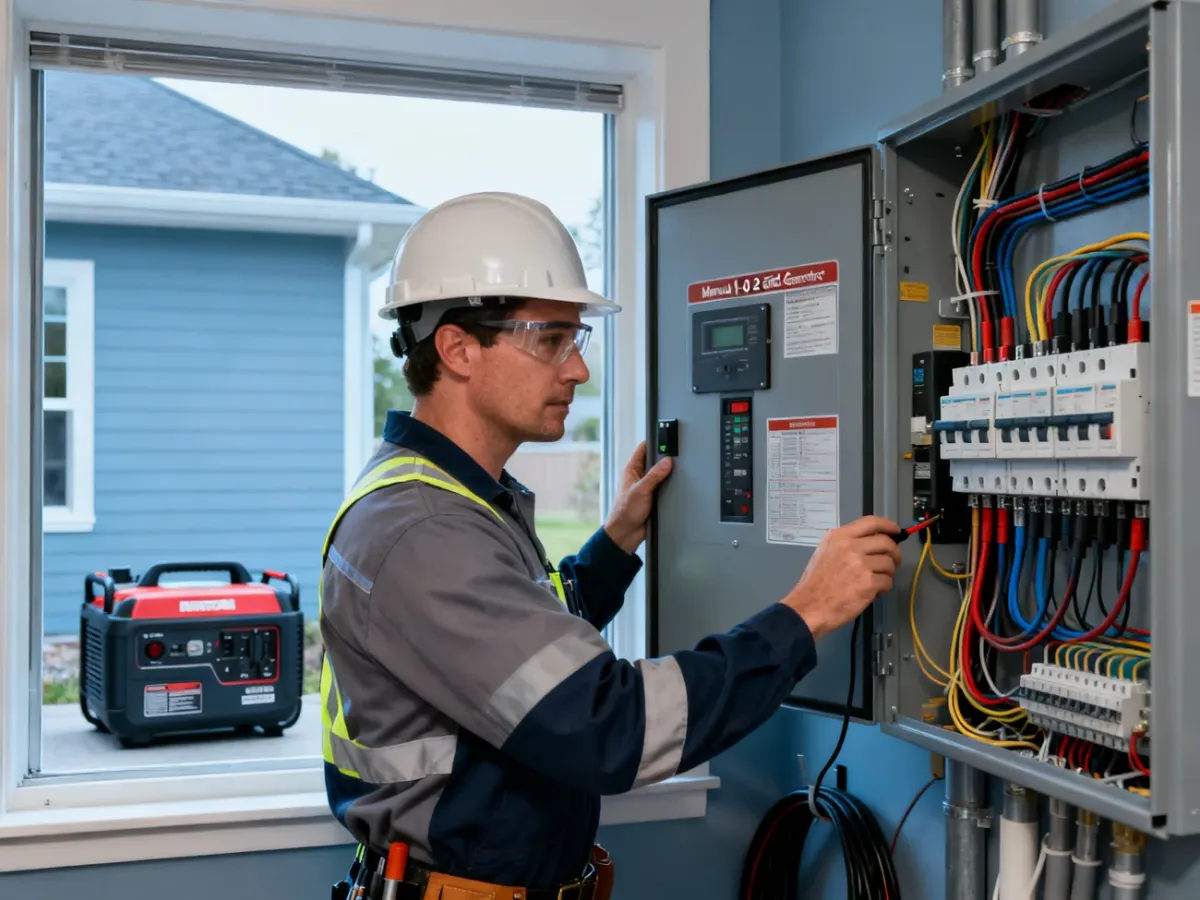

Stałe podłączenie agregatu do instalacji domowej wykonuje uprawniony elektryk. Stosuje się dedykowany przełącznik sieć–agregat 1-0-2, który zapewnia separację galwaniczną i fizycznie uniemożliwia jednoczesne połączenie sieci publicznej z agregatem.
Czego absolutnie nie wolno robić?
Nie wolno zasilać instalacji przez zwykłe gniazdo za pomocą przewodu zakończonego dwiema wtyczkami, nazywanego „kablem samobójcą”. Po uruchomieniu agregatu bolce jednej z wtyczek mogą znaleźć się pod napięciem. Takie rozwiązanie może spowodować porażenie, pożar, uszkodzenie instalacji oraz podanie napięcia do sieci, gdy pracownicy energetyki usuwają awarię.
Przełącznik w układzie 1-0-2 ma trzy pozycje: 1 – sieć, 0 – odłączenie, 2 – agregat. Mechaniczna blokada nie pozwala zasilić instalacji z obu źródeł jednocześnie. To właśnie przerwa galwaniczna chroni domową instalację i osoby pracujące przy sieci zewnętrznej.
Nie otwieraj rozdzielnicy ani nie wykonuj połączeń bez kwalifikacji i odpowiednich pomiarów. Stała instalacja wymaga analizy układu sieci, zabezpieczeń, przewodów PE i N oraz zgodności z dokumentacją aparatury. Przy projektowaniu bierze się pod uwagę między innymi wymagania normy PN-HD 60364-5-551. Wymogi operatora systemu dystrybucyjnego mogą się różnić, dlatego przed wykonaniem instalacji trzeba sprawdzić stanowisko właściwego OSD.
Jak dobrać przełącznik sieć–agregat?
Aparat dobiera się do liczby faz, sposobu prowadzenia przewodu neutralnego oraz prądu znamionowego instalacji. W obwodzie jednofazowym najczęściej stosuje się przełącznik 2P, który przełącza przewód fazowy L i neutralny N. W instalacji trójfazowej typowym rozwiązaniem jest 4P, przełączający L1, L2, L3 oraz N.
| Typ instalacji | Liczba biegunów | Zastosowanie |
|---|---|---|
| Jednofazowa | 2P | Przełączanie L i N między siecią a agregatem |
| Trójfazowa | 4P | Przełączanie L1, L2, L3 i N |
| Trójfazowa z odbiorami specjalnymi | 3P lub 4P, według projektu | Rozwiązanie ustalane na podstawie układu sieci i wymagań agregatu |
Prąd znamionowy przełącznika, podawany w amperach, musi odpowiadać zabezpieczeniu i przewidywanemu obciążeniu. Na rynku występują aparaty od kilkunastu do ponad 100 A, ale większa wartość nie oznacza automatycznie lepszego wyboru. Elektryk sprawdza także przekrój przewodów, zdolność łączeniową, sposób montażu oraz współpracę z wyłącznikami różnicowoprądowymi.
Jeżeli agregat ma zasilać tylko wybrane obwody, często projektuje się osobną sekcję odbiorów rezerwowych. Pozwala to ograniczyć obciążenie i wyłączyć urządzenia o dużym poborze, takie jak płyta indukcyjna, ogrzewanie elektryczne czy ładowarka samochodu.
Jak wygląda montaż w rozdzielnicy?
Poniższe kroki opisują kolejność prac projektowych i wykonawczych. Nie są instrukcją do samodzielnego podłączania przewodów. Połączenia w rozdzielnicy wykonuje elektryk, który po zakończeniu montażu przeprowadza wymagane pomiary.
- Określenie obwodów rezerwowych – ustala się, które odbiorniki mają działać podczas awarii, oraz oblicza ich moc łączną i prądy rozruchowe.
- Dobór aparatury – wybiera się ręczny przełącznik 1-0-2 albo układ SZR, a także liczbę biegunów i prąd znamionowy odpowiedni dla instalacji.
- Wyznaczenie miejsca montażu – przełącznik umieszcza się w rozdzielnicy w miejscu przewidzianym przez projekt, przed zabezpieczeniami zasilanych obwodów. Dokładne położenie względem RCD zależy od układu instalacji i zastosowanej aparatury.
- Wykonanie wejścia agregatowego – instalator montuje dedykowane gniazdo lub przyłącze zasilania rezerwowego, dobrane do prądu i rodzaju wtyczki agregatu. Przewód prowadzi do wejścia oznaczonego jako agregat.
- Podłączenie toru sieciowego i agregatowego – przewody z sieci oraz z przyłącza agregatu trafiają na odrębne wejścia przełącznika, a wyjście aparatu zasila wybrane obwody. Wejść nie wolno łączyć ze sobą poza mechanizmem przełącznika.
- Sprawdzenie PE i N – przewód ochronny PE prowadzi się zgodnie z układem uziemienia budynku. W układzie TN-C-S nie wolno rozłączać przewodu PEN przed jego rozdziałem na PE i N. Sposób przełączania N dobiera się do układu sieci, agregatu i współpracy z RCD, szczególnie gdy generator ma pływający punkt neutralny.
- Montaż zabezpieczeń i oznaczeń – sprawdza się zabezpieczenie nadprądowe, selektywność, ochronę różnicowoprądową oraz oznacza źródła zasilania i pozycje przełącznika.
- Wykonanie pomiarów – elektryk sprawdza ciągłość przewodu ochronnego, działanie RCD, impedancję pętli zwarcia, poprawność przełączania i brak możliwości podania napięcia do sieci.
Agregat powinien pracować na zewnątrz, na stabilnym podłożu i w miejscu zapewniającym odprowadzenie spalin. Nie wolno uruchamiać go w garażu, piwnicy ani innym zamkniętym pomieszczeniu. Tlenek węgla może przedostać się do budynku nawet wtedy, gdy brama lub okno są uchylone.
Jak bezpiecznie przełączać zasilanie?
Przy ręcznym przełączniku kolejność działań powinna być zgodna z instrukcją aparatu i agregatu. Przed pierwszym użyciem elektryk powinien przekazać użytkownikowi konkretną procedurę dla danej instalacji. Ogólny schemat wygląda następująco:
Podczas zaniku zasilania wykonaj następujące czynności:
- Wyłącz odbiorniki o dużej mocy i ustaw przełącznik w pozycji 0.
- Uruchom agregat zgodnie z instrukcją producenta i poczekaj na ustabilizowanie napięcia.
- Przełącz źródło na pozycję 2, czyli agregat.
- Włączaj odbiorniki stopniowo, zaczynając od urządzeń niezbędnych.
- Kontroluj obciążenie i nie podłączaj urządzeń, których łączna moc przekracza możliwości generatora.
Po powrocie napięcia sieciowego należy odłączyć obciążenia, przejść przez pozycję 0, ustawić przełącznik na 1, a następnie wyłączyć agregat zgodnie z jego instrukcją. Nie przełączaj źródeł pod obciążeniem, jeżeli producent aparatu tego nie dopuszcza.
Automatyczny układ SZR wykonuje przełączenie po wykryciu zaniku sieci i potwierdzeniu gotowości agregatu. Jest wygodniejszy, ale wymaga zgodności agregatu, modułu sterującego i aparatury wykonawczej. W domu jednorodzinnym ręczny przełącznik 1-0-2 często wystarcza, jeśli użytkownik może sam uruchomić generator.
Najczęstsze błędy
Problemy wynikają zwykle z błędnego doboru aparatury albo pominięcia warunków pracy agregatu. Najczęściej spotykane błędy to:
- Podanie napięcia do instalacji przez gniazdo za pomocą przewodu z dwiema wtyczkami.
- Brak fizycznej separacji galwanicznej między siecią a agregatem.
- Nieprawidłowe prowadzenie przewodu N albo rozłączenie PEN w niewłaściwym miejscu.
- Brak sprawdzenia uziemienia i współpracy generatora z RCD.
- Przeciążenie agregatu przez jednoczesne uruchomienie pomp, sprężarek i grzejników.
- Zasilanie odbiorników trójfazowych z agregatu jednofazowego bez projektu i odpowiedniej konfiguracji.
- Uruchomienie generatora w zamkniętym pomieszczeniu lub bez zabezpieczenia przed spalinami.
Agregat z regulatorem AVR albo konstrukcja inwerterowa może lepiej współpracować z elektroniką, ale nie zastępuje prawidłowego przełącznika, uziemienia i zabezpieczeń. Właściwy wybór zależy od konkretnego generatora oraz instalacji.
Najbezpieczniejsze rozwiązanie to przełącznik sieć–agregat 1-0-2 lub kompatybilny SZR, zamontowany i sprawdzony przez elektryka. Użytkownik obsługuje później gotowy układ według oznaczeń i ustalonej kolejności, bez ingerowania w rozdzielnicę.
Artykuł dotyczy instalacji elektrycznych i może wpływać na bezpieczeństwo oraz koszty użytkownika. Nie zastępuje projektu, dokumentacji producenta ani oceny uprawnionego elektryka. Prace przy rozdzielnicy i stałym podłączeniu agregatu powinien wykonać wykwalifikowany specjalista.
