Podłączenie różnicówki 1-fazowej wymaga przeprowadzenia przewodów L i N przez odpowiednie zaciski urządzenia, zachowania ciągłości toru N oraz wykonania pomiarów po montażu. Prace w rozdzielnicy mogą wykonywać wyłącznie osoby z odpowiednimi kwalifikacjami, ponieważ kontakt z napięciem grozi porażeniem lub śmiercią.
Do czego służy różnicówka 1-fazowa?
Różnicówka, czyli wyłącznik różnicowoprądowy RCD, porównuje prąd wpływający do obwodu przewodem fazowym z prądem wracającym przewodem neutralnym. Wbudowany transformator różnicowy wykrywa prąd różnicowy, czyli sytuację, w której część energii odpływa inną drogą, na przykład przez uszkodzoną izolację, przewód ochronny PE albo ciało człowieka.
RCD odłącza zasilanie po wykryciu upływu, ale nie zastępuje wyłącznika nadprądowego. Nie chroni samodzielnie przed przeciążeniem ani zwarciem. W typowej rozdzielnicy oba zabezpieczenia współpracują: wyłącznik nadprądowy chroni przewody i obwód przed skutkami zbyt dużego prądu, a RCD ogranicza ryzyko porażenia.
Przed rozpoczęciem pracy trzeba wyłączyć zasilanie główne, zabezpieczyć rozdzielnicę przed przypadkowym załączeniem i potwierdzić brak napięcia odpowiednim przyrządem. Samo opuszczenie dźwigni zabezpieczenia nie wystarcza.
Jaki typ różnicówki wybrać?
Typ RCD dobiera się do rodzaju odbiorników oraz charakteru prądu, który może pojawić się w instalacji. W domu najczęściej stosuje się urządzenia typu A, ponieważ współpracują także z wieloma odbiornikami zawierającymi elektronikę.
| Typ RCD | Zastosowanie | Uwagi |
|---|---|---|
| AC | Proste obwody z prądem przemiennym sinusoidalnym | Starsze rozwiązanie, ograniczona przydatność przy nowoczesnej elektronice |
| A | Typowe obwody domowe, pralki, zmywarki, płyty indukcyjne | Wykrywa prąd przemienny oraz pulsujący |
| F | Wybrane urządzenia z przekształtnikami jednofazowymi | Dobór zależy od wymagań konkretnego odbiornika |
| B | Specjalistyczne układy, między innymi niektóre falowniki | Stosowany tam, gdzie wymaga tego charakter prądu |
W obwodach domowych często spotyka się czułość 30 mA, lecz jej zastosowanie nie zwalnia z obowiązku prawidłowego wykonania instalacji i pomiarów. Prąd znamionowy RCD, na przykład 25 A, 40 A lub 63 A, musi odpowiadać projektowi oraz warunkom pracy aparatu. Nie należy dobierać go wyłącznie na podstawie ceny lub maksymalnego prądu wyłącznika nadprądowego.

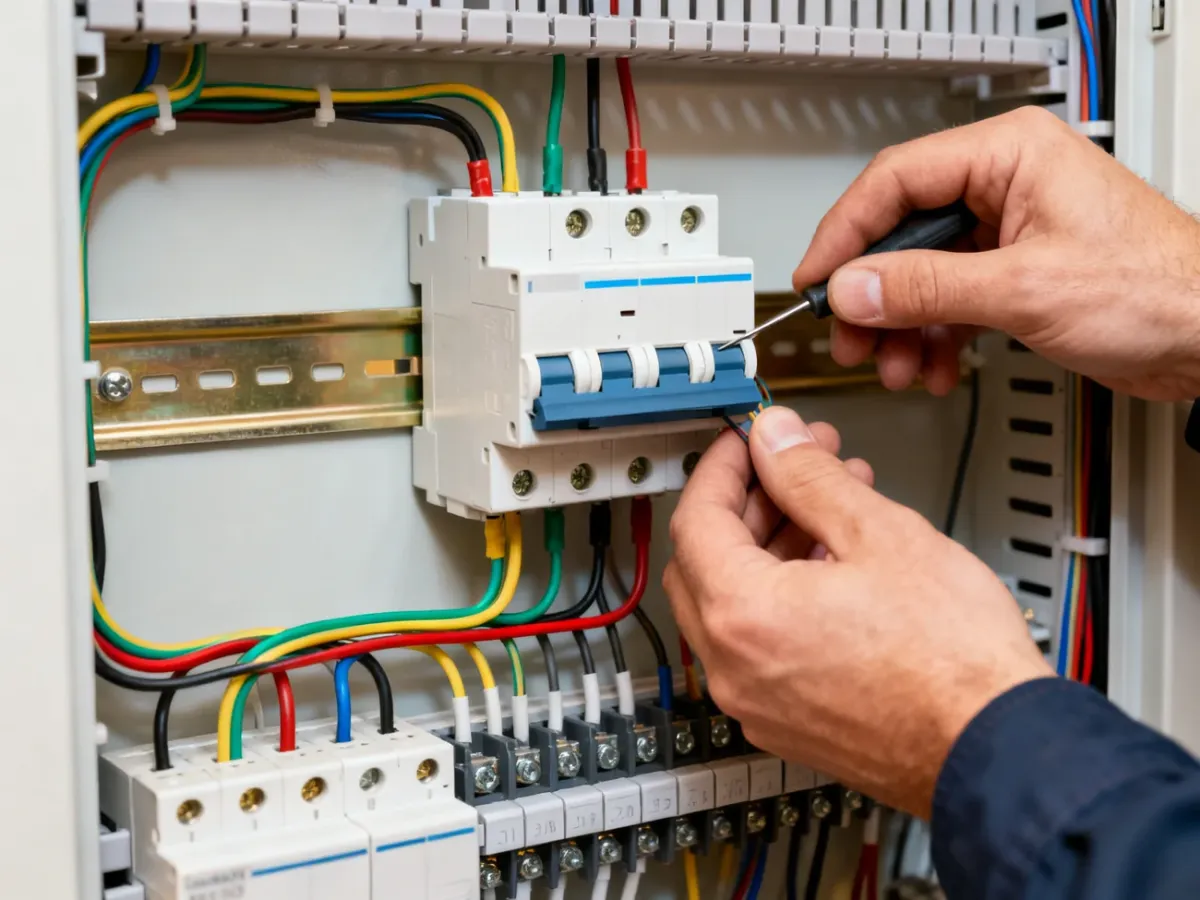

Jak podłączyć różnicówkę 1-fazową?
Dokładne zaciski zależą od producenta, dlatego przed podłączeniem trzeba odczytać oznaczenia na obudowie i schemat z instrukcji. Nie wolno zakładać, że każdy aparat ma identyczny układ wejść i wyjść.
Ogólna kolejność montażu w typowym obwodzie jednofazowym wygląda następująco:
- Odłącz zasilanie – wyłącz zabezpieczenie główne, sprawdź brak napięcia na wszystkich przewodach i upewnij się, że nikt nie może przypadkowo załączyć instalacji.
- Zamontuj aparat – osadź RCD w rozdzielnicy na szynie TH35 i pozostaw przestrzeń potrzebną do prawidłowego prowadzenia przewodów.
- Podłącz przewód fazowy L – wprowadź zasilanie oraz przewód wyjściowy do zacisków oznaczonych zgodnie ze schematem producenta.
- Podłącz przewód neutralny N – przewód neutralny zasilania musi przejść przez tor N RCD i zostać wyprowadzony z właściwego zacisku na chroniony obwód.
- Rozdziel obwody za RCD – przewody N należące do obwodów chronionych podłącz do właściwej listwy neutralnej za RCD, a przewody PE do osobnej listwy ochronnej.
- Podłącz zabezpieczenia nadprądowe – przewód fazowy po stronie wyjściowej RCD może zasilać wyłączniki nadprądowe, jeżeli takie rozwiązanie przewiduje projekt i układ rozdzielnicy.
- Sprawdź zaciski i wykonaj pomiary – skontroluj moment dokręcenia zgodnie z instrukcją aparatu, ciągłość przewodów, poprawność rozdziału N i PE oraz działanie ochrony.
Przewód PE nie przechodzi przez RCD. Przez aparat powinny przechodzić przewody czynne danego obwodu, czyli L oraz N. Szczególnie ważne jest, aby przewód neutralny za różnicówką nie został połączony z przewodem N należącym do innej grupy ani z przewodem PE. Taki błąd może powodować samoczynne wyzwalanie albo pozbawić ochronę prawidłowego działania.
Nie należy traktować poniższego opisu jako uniwersalnego schematu dla każdej instalacji. Układ TN-S, TN-C-S lub TT, sposób rozdziału przewodu PEN, liczba obwodów i konstrukcja aparatu mogą zmienić sposób wykonania rozdzielnicy.
Grupowanie obwodów i selektywność
Jedna różnicówka może chronić kilka obwodów jednofazowych, ale ich grupowanie wymaga oceny projektu. Zbyt duża liczba odbiorników zwiększa sumę naturalnych prądów upływu i może powodować nieuzasadnione wyłączenia. Awaria jednego urządzenia pozbawia wtedy zasilania także pozostałe obwody.
W praktyce dzieli się obwody na kilka grup, na przykład osobno dla części mieszkalnej, kuchni, łazienki lub urządzeń o większych prądach upływu. Liczba obwodów przypisana do jednego RCD powinna wynikać z projektu, pomiarów i przewidywanego sposobu użytkowania instalacji.
Stosowanie trójfazowego RCD jako wspólnego zabezpieczenia wielu obwodów jednofazowych wymaga szczególnej ostrożności. Przerwa w torze N może stworzyć niebezpieczne warunki pracy odbiorników, a wyłączenie jednego obwodu może odciąć zasilanie pozostałym. W wielu rozdzielnicach bardziej przejrzyste jest zastosowanie kilku grupowych RCD 1-fazowych albo aparatów RCBO, które łączą ochronę różnicowoprądową i nadprądową dla pojedynczego obwodu.
Na jakie błędy uważać?
Problemy po montażu najczęściej wynikają z błędnego prowadzenia przewodu neutralnego, niewłaściwego doboru aparatu albo nieprawidłowego podziału obwodów. Szczególnie niebezpieczne są następujące sytuacje:
- Przerwa lub pomyłka w torze N – przewód neutralny musi być prowadzony przez właściwy tor RCD i nie może być mieszany z neutralnymi innych grup.
- Połączenie N za RCD z PE – takie połączenie zaburza działanie ochrony i może powodować wyzwalanie aparatu.
- Traktowanie RCD jako bezpiecznika – różnicówka nie zastępuje zabezpieczenia nadprądowego.
- Podłączenie zbyt wielu obwodów – zwiększa ryzyko przypadkowych wyłączeń i utrudnia znalezienie uszkodzenia.
- Zastosowanie niewłaściwego typu – typ AC może nie być właściwy dla obwodów z nowoczesną elektroniką.
- Brak pomiarów po montażu – prawidłowe położenie dźwigni nie potwierdza skuteczności ochrony.
Po uruchomieniu instalacji należy sprawdzić przycisk T, który uruchamia wewnętrzny obwód testowy i powinien spowodować zadziałanie RCD. Taki test nie zastępuje pomiarów elektrycznych. Częstotliwość testowania należy przyjąć zgodnie z instrukcją producenta i zasadami eksploatacji instalacji.
Przed przekazaniem rozdzielnicy do użytkowania elektryk powinien potwierdzić co najmniej poprawność połączeń, ciągłość przewodów ochronnych, parametry ochrony przeciwporażeniowej oraz działanie RCD. Jeśli urządzenie wyzwala bez wyraźnej przyczyny, nie należy go omijać ani blokować. Trzeba odłączyć podejrzane obwody i zlecić diagnostykę osobie z kwalifikacjami.
Najbezpieczniejsze rozwiązanie to zlecenie montażu i pomiarów elektrykowi posiadającemu wymagane kwalifikacje SEP. W instalacji elektrycznej nie ma bezpiecznej metody próbnego podłączania pod napięciem.
Artykuł ma charakter informacyjny. Prace przy instalacji elektrycznej powinny być wykonywane przez osobę posiadającą odpowiednie kwalifikacje, zgodnie z dokumentacją urządzenia, projektem instalacji i aktualnymi wymaganiami technicznymi.
