Podłączenie różnicówki jednofazowej wymaga przeprowadzenia przewodów L i N przez odpowiednie zaciski aparatu, zgodnie z jego DTR. Prace przy rozdzielnicy powinien wykonać i sprawdzić elektryk z uprawnieniami SEP, ponieważ sam test przyciskiem nie zastępuje pomiarów ochronnych.
Co chroni różnicówka jednofazowa?
Wyłącznik różnicowoprądowy, czyli RCD, porównuje prąd wpływający do obwodu z prądem wracającym przewodem neutralnym. Gdy część energii odpływa inną drogą, na przykład przez uszkodzoną izolację, obudowę urządzenia albo ciało człowieka, powstaje prąd różnicowy. Po przekroczeniu progu zadziałania aparat odłącza zasilanie.
RCD nie zastępuje wyłącznika nadprądowego. Nie zabezpiecza instalacji przed przeciążeniem ani zwarciem, dlatego musi współpracować z właściwie dobranymi zabezpieczeniami nadprądowymi. W typowych obwodach domowych często stosuje się czułość 30 mA, ale ostateczny dobór zależy od projektu i rodzaju instalacji.
Jaki typ różnicówki wybrać do domu?
Typ RCD należy dopasować do odbiorników i charakteru prądów, które mogą wystąpić w obwodzie. W nowoczesnych instalacjach domowych najczęściej wybiera się typ A, ponieważ urządzenia elektroniczne i sprzęt AGD mogą powodować prądy różnicowe o przebiegu innym niż czysta sinusoida.
| Typ | Charakterystyka | Zastosowanie domowe |
|---|---|---|
| AC | Reaguje na sinusoidalny prąd przemienny. | Proste, starsze obwody bez odbiorników z rozbudowaną elektroniką. Przed wyborem trzeba sprawdzić wymagania instalacji. |
| A | Wykrywa prąd przemienny oraz pulsujący prąd stały. | Najczęstszy wybór do obwodów z pralką, zmywarką, elektroniką i płytą indukcyjną. |
| F | Jest przeznaczony między innymi do obwodów z urządzeniami wyposażonymi w przetwornice. | Wybrane urządzenia o napędzie regulowanym elektronicznie, zgodnie z dokumentacją odbiornika. |
| B | Obejmuje szerszy zakres przebiegów prądu różnicowego, w tym określone składowe stałe. | Specjalistyczne instalacje i urządzenia, na przykład niektóre falowniki. Dobór wymaga analizy producenta. |
Jak przygotować się do montażu?
Przed rozpoczęciem prac trzeba znać układ sieci, sposób prowadzenia przewodów oraz miejsce, w którym RCD będzie współpracować z pozostałymi zabezpieczeniami. Wymiana aparatu „na taki sam” nie gwarantuje poprawności, jeśli wcześniejsza instalacja zawierała błędy.
Do identyfikacji i wykonania połączeń potrzebne są między innymi:
- Wkrętak z izolacją dostosowaną do prac elektrycznych.
- Dwubiegunowy tester napięcia o właściwej kategorii pomiarowej.
- Narzędzia do przygotowania przewodów i zaciskania końcówek, jeśli wymagają tego zastosowane zaciski.
- Dokumentacja techniczno-ruchowa konkretnego modelu RCD.
Przed otwarciem rozdzielnicy należy wyłączyć zasilanie główne, zabezpieczyć je przed przypadkowym załączeniem i potwierdzić brak napięcia odpowiednim przyrządem. Sam wskaźnik bezdotykowy nie jest wystarczającym potwierdzeniem stanu beznapięciowego.
Jak podłączyć różnicówkę jednofazową krok po kroku?
Poniższy opis przedstawia zasadę działania typowego układu, a nie uniwersalny schemat dla każdego aparatu. Zaciski, dopuszczalny kierunek zasilania, moment dokręcania i wymagany sposób podłączenia zawsze wynikają z oznaczeń na urządzeniu oraz DTR producenta.
- Rozpoznaj przewody – zidentyfikuj przewód fazowy L, neutralny N oraz ochronny PE. Przewód PE nie przechodzi przez tor pomiarowy RCD. Nie opieraj się wyłącznie na kolorze izolacji, szczególnie w starszej instalacji.
- Sprawdź aparat – odczytaj oznaczenia zacisków, schemat znajdujący się na obudowie i instrukcję producenta. Ustal, które zaciski są przeznaczone dla L i N oraz czy urządzenie dopuszcza zasilanie od góry, od dołu albo w obu kierunkach.
- Zamontuj RCD – osadź aparat na szynie TH35 i sprawdź, czy jest stabilnie zatrzaśnięty. Zachowaj miejsce na prawidłowe prowadzenie przewodów oraz dostęp do dźwigni i przycisku testowego.
- Podłącz przewód fazowy – wprowadź L do zacisku wskazanego przez producenta jako tor fazowy. Nie łącz przewodu fazowego z zaciskiem N.
- Podłącz przewód neutralny – wprowadź N do właściwego zacisku neutralnego RCD. Za różnicówką przewód N powinien trafić na listwę lub obwody przypisane do tego konkretnego aparatu. Nie wolno mieszać go z neutralnymi przewodami zasilanymi przez inną różnicówkę.
- Zachowaj rozdział N i PE – za RCD przewód neutralny nie może być połączony z ochronnym PE. Takie połączenie może powodować nieuzasadnione wyzwalanie aparatu albo zaburzyć działanie ochrony.
- Sprawdź połączenia – skontroluj długość odizolowania, ułożenie żył, brak luźnych drutów oraz dokręcenie zacisków zgodnie z wartością podaną w DTR. Nie wkładaj dwóch przewodów do jednego zacisku, jeśli producent tego wyraźnie nie dopuszcza.
Zamiana przewodu L z N w zaciskach RCD jest błędem. Nawet jeśli aparat pozornie da się załączyć, nie wolno zakładać, że zabezpieczenie będzie działało prawidłowo. Przewody muszą trafić do zacisków oznaczonych zgodnie z dokumentacją.
Nie istnieje uniwersalna zasada, że każda różnicówka musi być zasilana wyłącznie od góry. Wiele modeli dopuszcza oba kierunki, ale nie dotyczy to wszystkich konstrukcji i wszystkich funkcji, w tym obwodu TEST. Decydujące znaczenie ma DTR konkretnego producenta, a nie zwyczaj montażowy ani numeracja zacisków spotykana w innym aparacie.

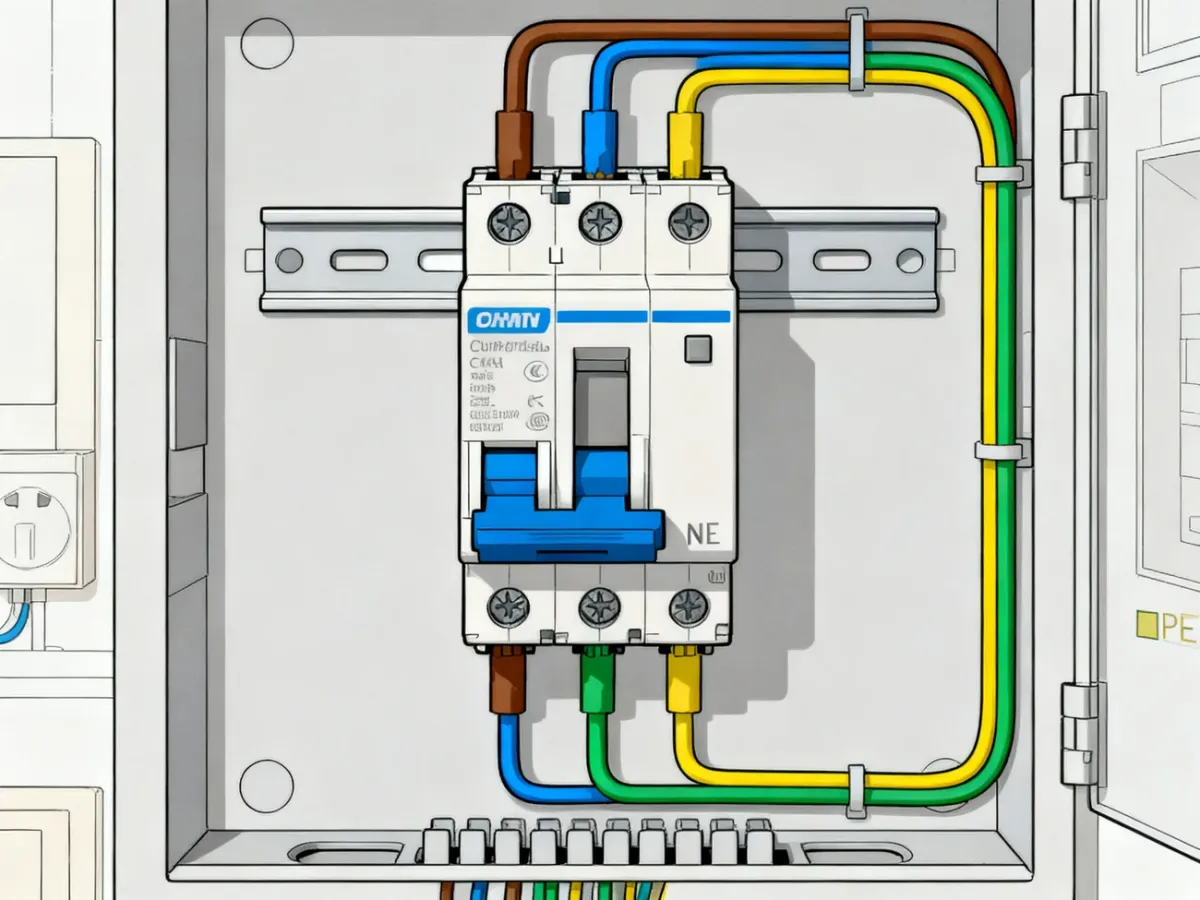

W typowym układzie przez RCD przechodzą zarówno L, jak i N. Przewód PE omija różnicówkę i jest prowadzony na właściwą listwę ochronną. Uproszczony schemat blokowy powinien więc pokazywać osobne tory L i N przez aparat oraz PE poza nim.
Jak sprawdzić, czy RCD działa poprawnie?
Po zakończeniu montażu nie należy od razu uznawać instalacji za bezpieczną. Kontrolę można uporządkować według następującej listy:
- Sprawdź, czy przewody L i N są podłączone do właściwych zacisków, a przewód PE nie przechodzi przez RCD.
- Skontroluj dokręcenie zacisków i upewnij się, że żadne żyły nie wystają poza zaciski.
- Załącz zasilanie zgodnie z procedurą przyjętą przez wykonawcę i obserwuj, czy aparat nie wyzwala natychmiast.
- Naciśnij przycisk T lub TEST, gdy instalacja jest zasilona. RCD powinien odłączyć obwód.
- Jeśli aparat nie zadziała po naciśnięciu TEST, wyłącz zasilanie i nie używaj instalacji do czasu sprawdzenia przez elektryka.
- Jeśli RCD wyzwala bezpośrednio po załączeniu, sprawdź między innymi połączenie N-PE, pomieszanie przewodów neutralnych oraz odbiorniki powodujące upływ.
Przy częstym zadziałaniu nie należy wielokrotnie podnosić dźwigni ani omijać zabezpieczenia. Przyczyną może być wilgoć, uszkodzona izolacja, wadliwe urządzenie albo błąd w rozdzielnicy. Lokalizowanie problemu wymaga pomiarów i bezpiecznego odłączania obwodów przez osobę posiadającą odpowiednie kwalifikacje.
Dlaczego po montażu potrzebne są pomiary?
Przycisk TEST sprawdza działanie wbudowanego obwodu testowego, ale nie potwierdza całej ochrony przeciwporażeniowej. Po montażu elektryk powinien wykonać pomiary odpowiednim miernikiem, w tym sprawdzić czas zadziałania RCD oraz parametry związane z impedancją pętli zwarcia. Zakres badań dobiera się do układu sieci i wykonanej instalacji.
Dopiero wynik oględzin i pomiarów pozwala ocenić, czy aparat współpracuje z wyłącznikiem nadprądowym, przewodami ochronnymi i pozostałymi elementami rozdzielnicy. W razie braku uprawnień, niepewności co do oznaczeń albo problemów po załączeniu zasilania montaż należy przerwać i zlecić elektrykowi.
Artykuł ma charakter edukacyjny. Prace przy instalacji elektrycznej i rozdzielnicy powinny być wykonywane przez osobę z odpowiednimi kwalifikacjami, a poprawność montażu należy potwierdzić pomiarami ochronnymi.
