Szybkozłączka elektryczna służy do łączenia żył przewodów za pomocą zacisku sprężynowego. Przed rozpoczęciem pracy bezwzględnie wyłącz zasilanie i sprawdź próbnikiem, czy w przewodach nie ma napięcia.
Co przygotować przed podłączeniem?
Wybierz złączkę przeznaczoną do rodzaju i przekroju przewodu. Sprawdź, czy obsługuje drut, linkę albo oba typy żył. Niektóre modele z dźwignią są uniwersalne, natomiast złączki bez dźwigni mogą wymagać przewodu jednodrutowego lub linki przygotowanej dokładnie według instrukcji producenta.
Do pracy przygotuj:
- ściągacz izolacji lub nóż do zdejmowania izolacji
- próbnik albo dwubiegunowy wskaźnik napięcia
- szybkozłączkę dobraną do przewodu
- sprawne przewody z nieuszkodzoną, czystą żyłą miedzianą
Obejrzyj obudowę złączki. Pęknięcia, odkształcenia, ślady zalania lub zabrudzenia są powodem, aby jej nie używać. Przy przewodzie typu linka nie skręcaj drucików, chyba że instrukcja konkretnego modelu wyraźnie to dopuszcza.
Jak podłączyć szybkozłączkę elektryczną krok po kroku?
- Wyłącz zasilanie. Wyłącz właściwy wyłącznik nadprądowy, a następnie sprawdź brak napięcia na przewodzie. Nie pracuj na obwodzie, którego odłączenia nie możesz jednoznacznie potwierdzić.
- Zdejmij izolację. Odizoluj żyłę na długość zaznaczoną na obudowie lub podaną w instrukcji. Dla wielu popularnych modeli jest to około 11–13 mm, ale wartość zależy od producenta. Zbyt krótko odizolowana żyła może nie wejść w zacisk dostatecznie głęboko, a zbyt długa pozostawi odsłoniętą miedź.
- Wyprostuj żyłę. Drut powinien być prosty, czysty i nieuszkodzony. W przypadku linki nie dopuść do wystawania pojedynczych drucików poza zacisk.
- Otwórz zacisk, jeśli złączka ma dźwignię. Unieś dźwignię, wsuń przewód do właściwego otworu i zamknij ją. W modelu bez dźwigni wprowadź żyłę prosto do otworu aż do wyczucia wyraźnego oporu.
- Sprawdź osadzenie przewodu. Delikatnie pociągnij za przewód. Nie powinien wysuwać się ani obracać luźno w zacisku. Nie wciskaj go na siłę, jeśli napotkasz nietypowy opór.

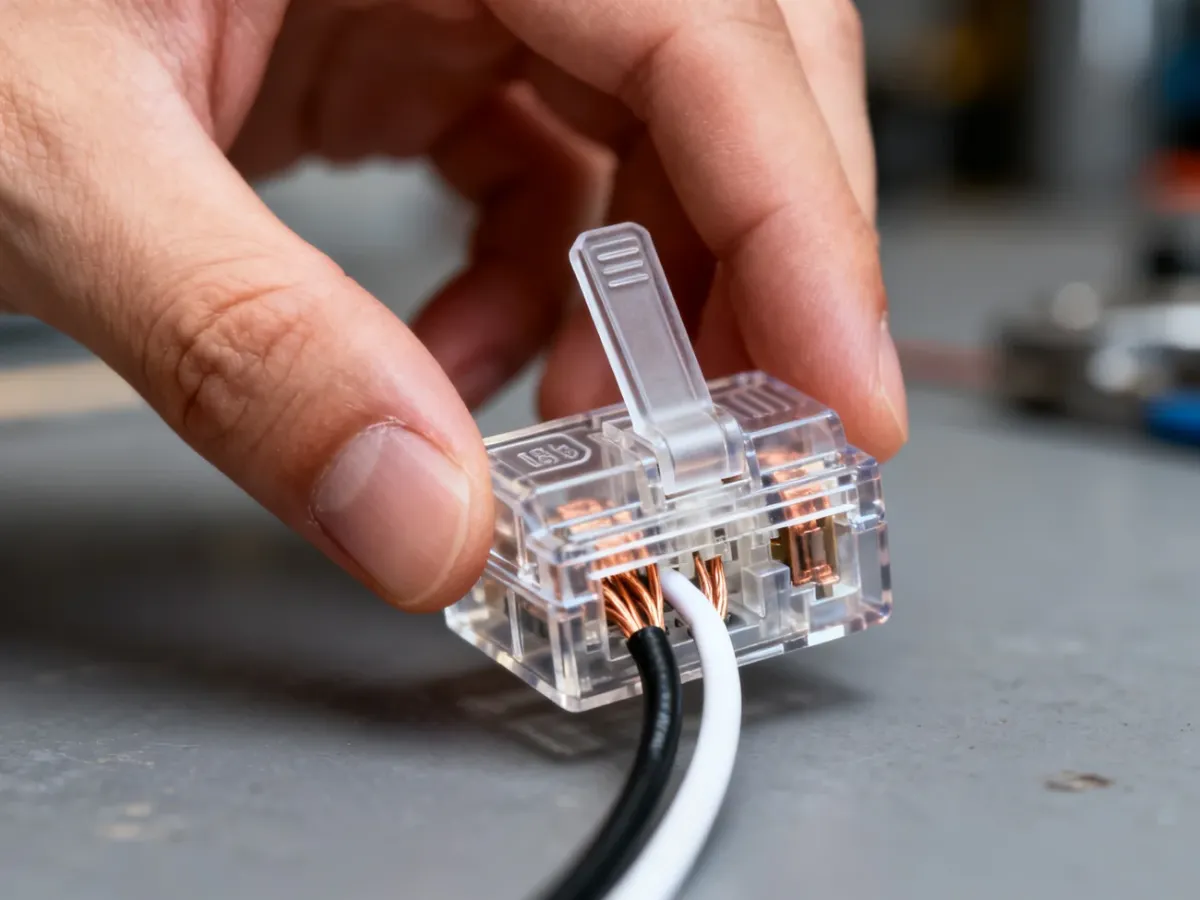

- Wykonaj kontrolę wzrokową. Izolacja powinna dochodzić do obudowy złączki, a poza nią nie może być widoczny odcinek gołej miedzi. Przezroczysta obudowa ułatwia ocenę, czy żyła znajduje się w zacisku, a nie tylko przy jego wejściu.
Połączenie powinno być mechanicznie stabilne i całkowicie osłonięte. Nie przekraczaj liczby przewodów, zakresu przekrojów ani obciążenia określonych dla danego modelu. Szybkozłączka nie zastępuje właściwego doboru zabezpieczeń instalacji.
Najczęstsze błędy przy montażu
Problemy zwykle wynikają z nieprawidłowego przygotowania przewodu albo użycia niewłaściwej złączki. Zwróć uwagę na następujące sytuacje:
- zbyt krótko lub zbyt długo zdjęta izolacja
- niedociśnięcie przewodu i brak kontroli przez delikatne pociągnięcie
- widoczna goła miedź poza obudową
- łączenie drutu i linki w złączce, która nie jest do tego przeznaczona
- użycie pękniętej, zalanej albo zabrudzonej szybkozłączki
Nie forsuj przewodu i nie poprawiaj połączenia pod napięciem. Praca na czynnym obwodzie grozi porażeniem, zwarciem i pożarem. Jeśli przewód iskrzy, ma nadtopioną izolację albo nie masz pewności, czy instalacja w ścianie jest sprawna, przerwij pracę i zleć ocenę elektrykowi.
Kontrola przed włączeniem zasilania
Przed zamknięciem puszki sprawdź połączenie według krótkiej listy:
- zasilanie jest wyłączone i potwierdzone pomiarem
- izolacja została zdjęta na długość wskazaną przez producenta
- przewód został wsunięty do końca i siedzi pewnie
- poza złączką nie widać gołej miedzi
- złączka nie jest pęknięta, nadtopiona ani zawilgocona
Jeżeli każdy punkt jest spełniony, połączenie można umieścić w odpowiednio dobranej puszce i dopiero wtedy przywrócić zasilanie. W razie pojawienia się zapachu spalenizny, trzasków, iskrzenia lub nagrzewania natychmiast wyłącz obwód.
Prace przy instalacji elektrycznej mogą być niebezpieczne. Jeśli nie potrafisz jednoznacznie odłączyć i sprawdzić zasilania, skorzystaj z pomocy osoby posiadającej odpowiednie kwalifikacje.
