Podwójny włącznik światła, czyli łącznik świecznikowy, pozwala niezależnie sterować dwoma obwodami z jednego miejsca. Przewód fazowy zasilający podłącza się do zacisku L, a dwa przewody prowadzące do lamp do zacisków L1 i L2. Przed rozpoczęciem pracy trzeba wyłączyć właściwy bezpiecznik i sprawdzić brak napięcia.
Przygotowanie do pracy i zasady bezpieczeństwa
Do podłączenia standardowego włącznika podwójnego potrzebujesz podstawowych narzędzi oraz sprawnego przyrządu do sprawdzania napięcia. Przygotuj:
- próbnik napięcia lub dwubiegunowy tester napięcia
- wkrętak dopasowany do zacisków i elementów mocujących
- szczypce do zdejmowania izolacji
- złączki instalacyjne, jeśli trzeba uporządkować połączenia w puszce
Wyłącz bezpiecznik nadprądowy obwodu oświetleniowego w rozdzielnicy. Samo naciśnięcie dotychczasowego włącznika nie odłącza zasilania. Po wyłączeniu zabezpieczenia sprawdź próbnikiem każdy przewód, który może znajdować się w puszce. Pomiar wykonuj zgodnie z instrukcją przyrządu.
Praca przy przewodach pod napięciem grozi porażeniem, pożarem, a nawet śmiercią. Nie pracuj w wilgotnym miejscu i nie opieraj identyfikacji żył wyłącznie na ich kolorze. W starszych instalacjach oznaczenia mogą być niezgodne ze współczesnym standardem. Jeśli nie potrafisz jednoznacznie rozpoznać przewodów, przerwij pracę i wezwij elektryka.
Jak rozpoznać przewody w puszce?
Kolorystyka pomaga wstępnie rozpoznać funkcję przewodu, ale nie zastępuje pomiaru. W typowej instalacji spotkasz następujące oznaczenia:
| Kolor przewodu | Funkcja | Typowe zastosowanie |
|---|---|---|
| Brązowy lub czarny | Fazowy L | Zasilanie włącznika albo przewód odpływowy do lampy |
| Niebieski | Neutralny N | Połączenie z przewodem neutralnym oprawy |
| Żółto-zielony | Ochronny PE | Połączenie ochronne oprawy i metalowych elementów |
W zwykłym układzie włącznik rozłącza przewód fazowy. Przewody neutralne i ochronne nie są podłączane do zacisków L, L1 ani L2. Łączy się je w puszce z odpowiednimi przewodami prowadzącymi do opraw, poza samym łącznikiem.
Brak przewodu neutralnego w puszce włącznika nie musi oznaczać usterki. W standardowym układzie oświetleniowym przewód N często biegnie bezpośrednio do lampy, a do włącznika doprowadza się tylko fazę zasilającą i przewody powrotne. Jeśli jednak instalacja jest dwużyłowa, nie ma przewodu ochronnego albo sposób połączenia budzi wątpliwości, nie należy samodzielnie mostkować żył ani zmieniać ich funkcji.

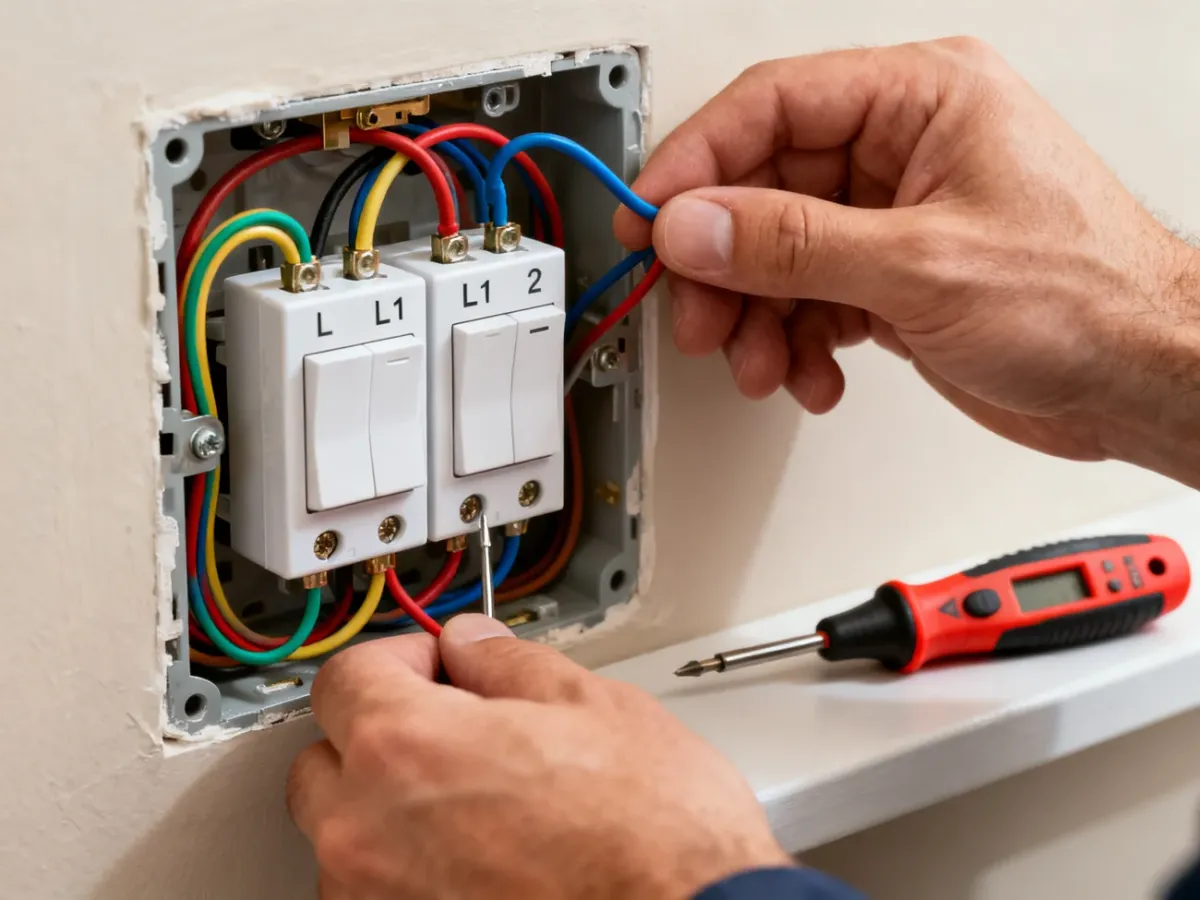

Jak podłączyć włącznik podwójny krok po kroku?
Poniższa procedura dotyczy standardowego łącznika świecznikowego z zaciskiem wspólnym L oraz dwoma zaciskami wyjściowymi L1 i L2. Zawsze porównaj oznaczenia z instrukcją konkretnego modelu.
- Wyłącz zasilanie – wyłącz zabezpieczenie obwodu w rozdzielnicy i sprawdź brak napięcia na wszystkich żyłach w puszce.
- Zidentyfikuj przewody – ustal, który przewód jest fazą zasilającą, a które dwa prowadzą do pierwszego i drugiego obwodu oświetleniowego. Nie kieruj się wyłącznie barwą izolacji.
- Podłącz fazę zasilającą do L – przewód doprowadzający stałą fazę włóż do zacisku oznaczonego L. W niektórych modelach występują dwa otwory przy tym zacisku, ale ich sposób wykorzystania zależy od konstrukcji łącznika.
- Podłącz przewody do lamp – przewód fazowy pierwszego obwodu podłącz do L1, a przewód fazowy drugiego obwodu do L2. To właśnie te zaciski są rozłączane przez dwa osobne klawisze.
- Uporządkuj pozostałe połączenia – przewody neutralne połącz ze sobą w puszce, a przewody ochronne również połącz w odpowiednim złączu. Nie wkładaj ich do zacisków włącznika, chyba że instrukcja konkretnego urządzenia wyraźnie przewiduje takie połączenie.
- Zamocuj mechanizm – ułóż przewody tak, aby nie były ostro załamane ani przyciśnięte. Umieść włącznik w puszce i przykręć go stabilnie, lecz bez nadmiernego dokręcania.
- Wykonaj test – załóż ramkę i klawisze, włącz zabezpieczenie, a następnie sprawdź każdy przycisk osobno. Jeden powinien sterować pierwszym obwodem, a drugi drugim.
Jeżeli po teście lewy klawisz steruje lampą podłączoną po prawej stronie, instalacja może nadal działać prawidłowo. Możesz zamienić przewody na L1 i L2, ale przed zmianą ponownie wyłącz bezpiecznik i potwierdź brak napięcia.
Co sprawdzić przed zakończeniem montażu?
Przed pozostawieniem włącznika w puszce sprawdź połączenia według poniższej listy:
- przewód zasilający jest zamocowany w zacisku L
- przewody do dwóch obwodów są podłączone osobno do L1 i L2
- żadna żyła nie wysuwa się z zacisku przy delikatnym pociągnięciu
- izolacja nie została wsunięta pod zacisk, a odsłonięty fragment przewodu nie wystaje poza obudowę
- mechanizm jest stabilnie zamocowany i nie ma kontaktu z metalowymi elementami puszki
- każdy przycisk steruje właściwym obwodem po ponownym włączeniu zabezpieczenia
Jeśli w puszce występują nietypowe kolory, kilka nieopisanych przewodów, ślady przegrzania albo brak przewodu ochronnego w instalacji wymagającej takiego zabezpieczenia, nie kontynuuj metodą prób i błędów. W takiej sytuacji bezpieczniej zlecić identyfikację oraz podłączenie elektrykowi.
Artykuł ma charakter informacyjny. Prace przy instalacji elektrycznej mogą stwarzać zagrożenie porażeniem i pożarem. Jeśli nie masz pewności co do oznaczenia przewodów, stanu instalacji lub sposobu podłączenia konkretnego modelu, skonsultuj się z wykwalifikowanym elektrykiem.
