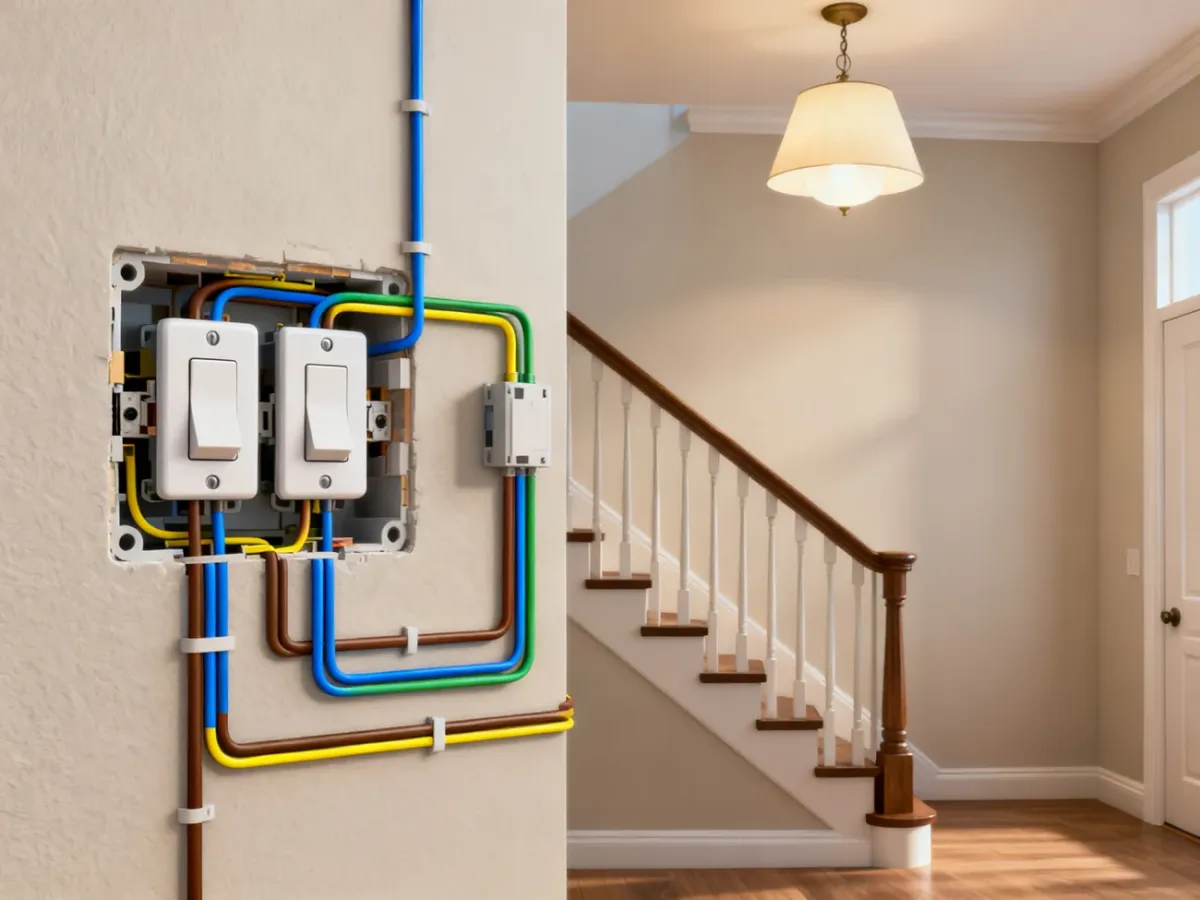

Układ schodowy pozwala sterować jednym źródłem światła z dwóch miejsc. Do jego wykonania potrzebujesz dwóch łączników schodowych, dwóch przewodów korespondencyjnych oraz prawidłowo przygotowanej instalacji. Przed rozpoczęciem pracy bezwzględnie wyłącz zasilanie i sprawdź brak napięcia. Jeśli nie masz doświadczenia z instalacjami elektrycznymi, zleć montaż elektrykowi.
Jak działa łącznik schodowy?
Łącznik schodowy ma zwykle trzy zaciski: jeden wspólny oraz dwa przełączane. Nie działa jak zwykły włącznik, który tylko otwiera albo zamyka obwód. Przełącza fazę między dwoma przewodami korespondencyjnymi łączącymi oba urządzenia.
Przewód fazowy trafia do zacisku wspólnego pierwszego łącznika. Z jego dwóch pozostałych zacisków wychodzą przewody korespondencyjne prowadzące do drugiego łącznika. Zacisk wspólny drugiego urządzenia przekazuje fazę przewodem do lampy. Zmiana położenia dowolnego łącznika zmienia drogę przepływu prądu, dlatego światło można włączyć lub wyłączyć z obu miejsc.
Przewody neutralny N i ochronny PE nie przechodzą przez łączniki. Łączy się je bezpośrednio z oprawą oświetleniową, zgodnie ze schematem instalacji i instrukcją producenta.
Przygotowanie do montażu
Do pracy potrzebujesz dwóch łączników schodowych, odpowiednich przewodów, złączek instalacyjnych oraz podstawowych narzędzi:
- próbnika napięcia lub dwubiegunowego wskaźnika napięcia
- izolowanego śrubokręta
- szczypiec do ściągania izolacji
- złączek przeznaczonych do przewodów instalacyjnych
Przed dotknięciem któregokolwiek przewodu wyłącz wyłącznik nadprądowy obwodu, a jeśli nie masz pewności, który aparat odpowiada za instalację, wyłącz zasilanie główne. Następnie sprawdź brak napięcia na wszystkich żyłach w puszce. Samo wyłączenie łącznika na ścianie nie jest zabezpieczeniem przed porażeniem.
Nie pracuj na instalacji, której układu nie potrafisz jednoznacznie rozpoznać. W starych instalacjach kolory przewodów mogą nie odpowiadać obecnym oznaczeniom. W takiej sytuacji potrzebne są pomiary wykonane właściwym przyrządem, a często także pomoc elektryka.
Jak podłączyć włącznik schodowy krok po kroku?
Poniższy opis dotyczy typowego układu z dwoma pojedynczymi łącznikami schodowymi i jedną lampą. Rzeczywiste połączenia muszą odpowiadać istniejącej instalacji oraz schematowi konkretnego osprzętu.
- Wyłącz zasilanie. Odłącz właściwy obwód i sprawdź wskaźnikiem brak napięcia w obu puszkach oraz przy oprawie.
- Zidentyfikuj zaciski. W każdym łączniku znajdź zacisk wspólny oznaczony najczęściej jako L, 1 albo symbolem pojedynczej strzałki. Dwa pozostałe zaciski są przełączane i mogą mieć oznaczenia 1 oraz 2 albo symbole podwójnych strzałek. Oznaczenia zależą od producenta.
- Doprowadź fazę do pierwszego łącznika. Przewód fazowy L z zasilania podłącz do zacisku wspólnego pierwszego łącznika. Nie kieruj się wyłącznie kolorem, jeśli instalacja jest stara lub była wcześniej przerabiana.
- Połącz oba łączniki. Dwa przewody korespondencyjne podłącz do dwóch zacisków przełączanych pierwszego łącznika, a ich drugie końce do dwóch zacisków przełączanych drugiego łącznika. Nie zamieniaj przewodu korespondencyjnego z przewodem zasilającym bez sprawdzenia schematu.
- Podłącz przewód do lampy. Żyłę wychodzącą z zacisku wspólnego drugiego łącznika połącz z przewodem fazowym prowadzącym do oprawy.
- Połącz N i PE przy lampie. Przewód neutralny N doprowadź bezpośrednio do oprawy. Przewód ochronny PE również prowadź do oprawy, jeśli wymaga tego jej konstrukcja. Żaden z tych przewodów nie powinien być podłączony do zacisku łącznika schodowego.
- Sprawdź połączenia bez napięcia. Upewnij się, że przewody są wsunięte na właściwą głębokość, zaciski dokręcone, a żadna żyła miedziana nie wystaje poza zacisk. Dopiero wtedy zamocuj mechanizmy w puszkach.
- Włącz zasilanie i wykonaj próbę. Światło powinno zmieniać stan po przełączeniu dowolnego z dwóch łączników. Jeśli tak się nie dzieje, ponownie wyłącz zasilanie i nie poprawiaj połączeń pod napięciem.
Oznaczenia przewodów w układzie schodowym
Kolory ułatwiają rozpoznanie funkcji żył, ale w istniejącej instalacji nie zastępują pomiaru. Typowe oznaczenia przedstawia tabela:
| Oznaczenie | Funkcja | Typowy kolor |
|---|---|---|
| L | Przewód fazowy doprowadzający zasilanie lub odprowadzający fazę do lampy | Brązowy albo czarny |
| N | Przewód neutralny prowadzony bezpośrednio do oprawy | Niebieski |
| PE | Przewód ochronny | Żółto-zielony |
| P1, P2 | Przewody korespondencyjne między łącznikami | Najczęściej szary, czarny albo brązowy |
Gdy układ nie działa
Najczęstszą przyczyną problemu jest podłączenie fazy do zacisku przełączanego zamiast do wspólnego albo połączenie przewodu prowadzącego do lampy z niewłaściwym zaciskiem drugiego łącznika. Przyczyną może być także przerwana żyła korespondencyjna, luźny zacisk lub błędna identyfikacja przewodów w starej instalacji.
Przed ponownym sprawdzaniem wyłącz zasilanie. Nie podłączaj przewodu neutralnego do łącznika tylko dlatego, że brakuje żyły o innym kolorze. Jeśli instalacja nie ma dwóch przewodów korespondencyjnych między puszkami, wykonanie klasycznego układu schodowego może wymagać dołożenia okablowania.
Do sterowania światłem z trzech miejsc stosuje się dwa łączniki schodowe oraz łącznik krzyżowy umieszczony między nimi. Łącznik krzyżowy ma zwykle cztery zaciski. Przy większej liczbie punktów sterowania dodaje się kolejne łączniki krzyżowe. Alternatywą mogą być automat schodowy, czujniki ruchu albo rozwiązanie bezprzewodowe, lecz wymagają one innego schematu i oceny zgodności z instalacją.
Przed przywróceniem zasilania sprawdź następujące elementy:
- zasilanie zostało wyłączone podczas wykonywania połączeń
- faza trafia do zacisku wspólnego pierwszego łącznika
- dwa przewody korespondencyjne łączą zaciski przełączane obu łączników
- wyjście z zacisku wspólnego drugiego łącznika prowadzi do lampy
- przewody N i PE są prowadzone do oprawy, a nie przez łączniki
- żadna niezaizolowana żyła nie wystaje poza zacisk
Jeżeli po wykonaniu tych czynności nadal występuje problem, przerwij pracę i wezwij elektryka. Dotyczy to szczególnie instalacji bez czytelnych oznaczeń, przewodów aluminiowych, śladów przegrzania oraz układów, których przebiegu nie da się potwierdzić pomiarem.
Prace przy instalacji elektrycznej mogą prowadzić do porażenia prądem, pożaru lub uszkodzenia urządzeń. Przed rozpoczęciem montażu należy odłączyć zasilanie i potwierdzić brak napięcia odpowiednim przyrządem. Osoby bez doświadczenia powinny zlecić podłączenie wykwalifikowanemu elektrykowi.
